Какой наибольший уклон допускается для главных лестниц в жилых зданиях

ГОСТ на лестницы

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

1. Наклон и ширина лестничных пролётов. параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
2. Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
3. Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

Чертеж лестницы в многоквартирном доме

Пример устройства перил в многоквартирном доме

По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

Основные параметры лестниц

К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам. маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

Когда производили расчёты параметров при проектировании лестницы и ступеней. то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:

Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

Схема устройства ступеней лестницы в многоэтажке

Например, зная высоту ступеней (которая, к слову. также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот. На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила. Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования.

Все ступени должны обладать специальной нескользкой поверхностью, т.е. они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.

Монтаж специальных шероховатых панелей на ступеньки

Лестничные пролёты

Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх. одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта. а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

Чаще всего лестничные пролёты состоят из 7–12 ступеней. Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями.

При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

Лестничные марши

1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик. пожарные щиты и т. д .

Ограждения, поручни и барьеры

Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой. высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта. Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

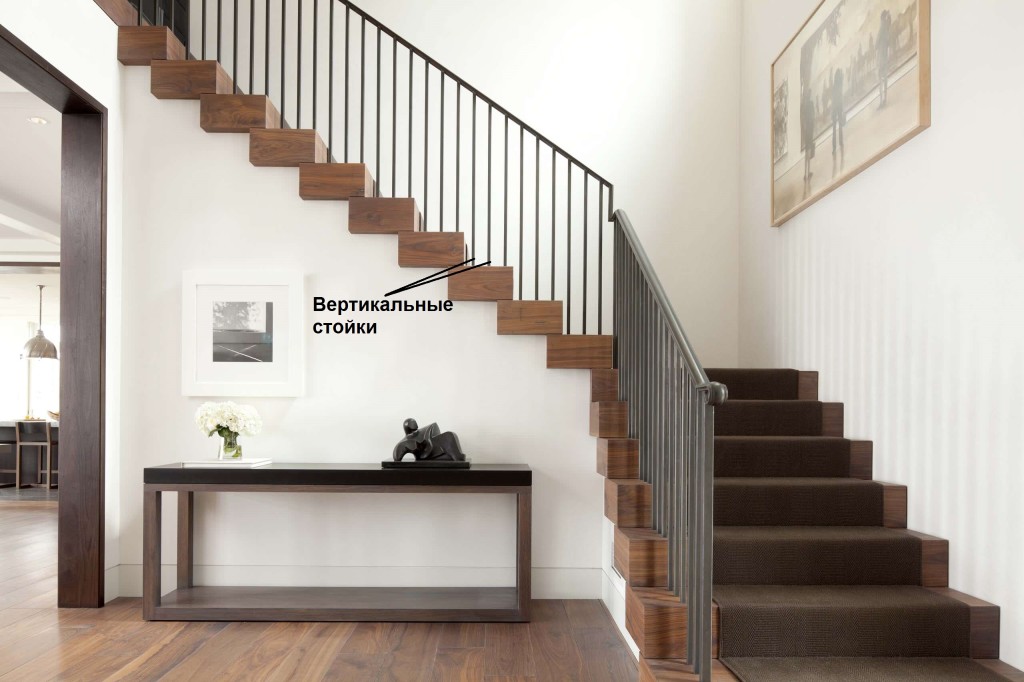

Устройство и декор современных поручней в многоквартирном доме

Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

Лестницы. Требования нормативных документов (СНиП).

Требования к конструкциям в строительстве в т.ч. и к лестницам устанавливают «Строительные Нормы и Правила»(СНиП). В специализированной литературе встречается выборка из этих документов актуальная для проектирования лестниц.

Документы полностью вы без труда можете найти через поиск в сети.

Основополагающим является СНиП 21-01-97 «Пожарная безопасность зданий и сооружений». Рекомендуем прочитать его полностью, здесь же приведем особо важные пункты:

6.28. В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6. При высоте лестниц более 45 см следует предусматривать ограждения с перилами.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

6.29. Ширина марша лестницы, предназначенной для эвакуации людей, в том числе расположенной в лестничной клетке, должна быть не менее расчетной или не менее ширины любого эвакуационного выхода (двери) нанее, но, как правило, не менее:

а) 1,35 м – для зданий класса Ф1.1 (детские дошкольные образовательные учреждения, домов престарелых и инвалидов, больницы );

б) 1,2 м – для зданий с числом людей, находящихся на любом этаже, кроме первого, более 200 чел.;

в) 0,7 м – для лестниц,ведущих к одиночным рабочим местам;

г) 0,9 м – для всех остальных случаев.

6.30. Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1; ширина проступи – как правило, не менее 25 см, а высота ступени – не более 22 см.

Уклон открытых лестниц для прохода к одиночным рабочим местам допускается увеличивать до 2:1.

Допускается уменьшать ширину проступи криволинейных парадных лестниц в узкой части до 22 см; ширину проступи лестниц, ведущих только к помещениям (кроме помещений класса Ф5 категорий А и Б) с общим числом рабочих мест не более 15 чел. – до 12 см. (Ф5 – здания производственного или складского назначения ).

6.31. Ширина лестничных площадок должна быть не менее ширины марша, а перед входами в лифты с распашными дверями – не менее суммы ширины марша и половины ширины двери лифта, но не менее 1,6 м. Промежуточные площадки в прямом марше лестницы должны иметь длину не менее 1 м.

Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать расчетную ширину лестничных площадок и маршей.

6.32. В лестничных клетках не допускается размещать трубопроводы с горючими газами и жидкостями, встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов,открыто проложенные электрические кабели и провода (за исключением электропроводки для слаботочных устройств ) для освещения коридоров и лестничных клеток, предусматривать выходы из грузовых лифтов и грузовых подъемников, а также размещать оборудование, выступающее из плоскости стен на высоте до 2,2 м от поверхности проступей и площадок лестниц.

8.9. Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной в плане в свету не менее 75 мм.

Вторым регламентирующим документом для возведения лестниц будет СНиП 31-02-2001 «Дома жилые одноквартирные».

6.7. В домах высотой два этажа в качестве эвакуационных допускается использовать внутренние открытые лестницы (2-го типа по СНиП21-01 ), а также винтовые лестницы и лестницы с забежными ступенями. Предел огнестойкости и класс пожарной опасности элементов лестницы, а также ее ширина и уклон не регламентируются.

7.3. Высота ограждений лестниц, балконов, лоджий, террас, кровли и в других местах опасных перепадов высоты должна быть достаточной для предупреждения падения и быть не менее 0,9 м.

Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3 кН/м.

Допустимую нагрузку на лестницу определяет СНиП 2.01.07-85 с изменениями 2003 года.

3.10. Несущие элементы перекрытий, покрытий, лестниц и балконов (лоджий) должны быть проверены на сосредоточенную вертикальную нагрузку, приложенную к элементу, в неблагоприятном положении на квадратной площадке со сторонами не более 10 см (при отсутствии других временных нагрузок).

Если в строительном задании на основании технологических решений не предусмотрены более высокие нормативные значения сосредоточенных нагрузок, их следует принимать равными:

а) для перекрытий и лестниц – 1,5 кН (150 кгс);

б) для чердачных перекрытий, покрытий, террас и балконов – 1,0 кН (100 кгс);

в) для покрытий, по которым можно передвигаться только с помощью трапов и мостиков, – 0,5 кH (50 кгс).

Элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, допускается не проверять на указанную сосредоточенную нагрузку.

3.11. Нормативные значения горизонтальных нагрузок на поручни перил лестниц и балконов следует принимать равными:

а) для жилых зданий, дошкольных учреждений, домов отдыха, санаториев, больниц и других лечебных учреждений – 0,3 кН/м (30 кгс/м);

б) для трибун и спортивных залов – 1,5 кН/м (150 кгс/м);

в) для других зданий и помещений при отсутствии специальных требований – 0,8 кН/м (80 кгс/м).

При проектировании лестницы рекомендуем детально ознакомиться с ещё «советскими», но действующими и сегодня СНиП 2.08.01-89 «Жилые здания» и СНиП 2.08.02-89 «Общественные здания».

Навигация по сайту

Подсчет параметров ступеней

Подъем вверх отнимает у людей больше времени и физических сил в отличие от ходьбы по горизонтали, поэтому особое внимание при создании конструкции уделяется комфорту передвижения. Удобными и безопасными считаются те лестничные конструкции, у которых ширина ступени в сумме с удвоенной высотой подступенка составляет величину среднего шага на плоской поверхности. Параметры могут варьироваться от 60 см до 64 см.

Для расчетов можно использовать специальную формулу определения высоты ступени подступенка (а) и ширины проступи (b): 2а+b. С этой целью можно также применять немного измененную формулу: а+b с допустимым отклонением 2 см в любую сторону.

Рекомендуемая ширина марша.

На проступь должна опираться вся ступня, поэтому ширина ступени должна быть в пределах 20-32 см. Удобнее передвигаться по лестнице, где высота подступенка равна 15 см, а ширина проступи — 30 см. Увеличение проступи является причиной неравномерных шагов. Если ширину ступенек сделать меньше, то это приведет к затруднению спуска. Создание забежных ступенек должно производиться с учетом того, что ширина их с узкого края должна быть от 10 см, а нависание проступи вверху нижней ступени не больше 5 см. Нависание верхних ступеней делают, если нет возможности обустроить проступь шире. Величина выступа деревянной конструкции не должна быть больше 3 см, железобетонной — 5 см. Этих параметров необходимо строго придерживаться.

Дополнительные параметры

Схема углов наклона ступеней лестницы.

К дополнительным параметрам лестничной конструкции в домах относятся:

• ширина пролета и лестничных площадок;
• высота перил;
• расстояние от потолка нижнего этажа до ближайшей проступи.

Оптимальной шириной конструкции считается величина не менее 90 см, а габариты промежуточной площадки не меньше размера пролета, который опирается на нее.

Можно в нешироких проемах устанавливать конструкции шириной 60-70 см, по такой лестнице можно легко подняться, но переносить большие предметы будет проблематично.

Безопасной считается лестничная конструкция высотой 90 см. Если в доме есть маленькие дети, то лучше выбирать величину в 120 см. Приемлемое расстояние между опорными стойками — 15 см. Если расстояние больше указанного, то для безопасного использования устанавливают защитные экраны или дополнительные стойки. При монтаже лестницы обращают внимание на критическую высоту — расстояние от проступи до потолка. Значение не должно быть меньше 2 м, чтобы избежать травмы головы при использовании конструкции.

В этом видео говорится о выборе расположения лестницы и расчете подступенка:

Планирование лестничного пролета

Число ступеней будет зависеть от наклона лестницы и высоты этажа. Чтобы легче было определить наиболее безопасную и комфортную ширину проступи, можно изобразить будущую конструкцию графически, если известно место расположения лестницы и высота здания.

Для создания графического плана используют бумагу в клеточку или миллиметровую. На листке изображают весь марш в соответствии с высотой этажа. Высота подступенков рассчитывается с точностью до миллиметра, обязательно с соблюдением требования одинаковой высоты всех подступенков. Если при округлении набежала какая-либо погрешность, то ее лучше добавить или убрать из величины нижней ступеньки, а остальные сделать равными. Разная высота подступенков способствует увеличению риска получения травм во время спуска, а этого допускать нельзя.

В этом видео говорится о самостоятельном расчете лестницы:

Стараясь выровнять расстояние между ступенями в помещении с нестандартной высотой, можно опустить немного уровень чистого пола на верхнем этаже. В этом случае лучше заменить порожек пандусом на лестничной площадке, его уклон будет практически незаметным, ведь для выравнивания нужно совсем немного. Этот способ часто применяется для решения вопроса о выравнивании подступенков в многоквартирном доме.

ГОСТ для стремянок

Для безопасной эксплуатации параметры стремянки должны соответствовать нормативам ГОСТ

Лестницы-стремянки пользуются большой популярностью и имеются почти в каждом доме. Но, при покупке мало кто уделяет внимание техническим характеристикам подобных товаров, и совершенно напрасно, ведь качество изготовления стремянок, напрямую влияет на безопасность, не говоря уже про долговечность и надежность. Производители лестниц-стремянок обязаны соблюдать ГОСТ, регламентирующий технические характеристики, чтобы потребитель получил качественные изделия. Параметры, которым должны соответствовать деревянные и металлические стремянки, изложены в государственном стандарте 24258-88. Кроме того, при изготовлении все изделия обязательно должны проверяться отделом технического контроля и проходить испытания. При этом должны быть тщательно проверены размеры, сочленения и стыковочные узлы, качественность окраски и антикоррозийного (для металлических стремянок) покрытия, присутствие маркировки. В комплект, кроме самой лестницы, должен входить паспорт и инструкция по эксплуатации.

Требования государственного стандарта

Итак, что же конкретно содержится в основном документе, регламентирующем производство лестниц-стремянок ГОСТ-24258-88:

• Стремянки необходимо выпускать в соответствии с климатическим условиями, то есть они должны переносить использование при температуре до минус 40˚.
• Стремянки в разобранном виде должны упаковываться с обеспечением сохранности всех частей и узлов. Упаковка должна позволять складирование и разгрузку с помощью погрузочных устройств.
• Изготовитель обязан обеспечить надежность изделий с гарантийным сроком не менее года эксплуатации.
• Стремянки деревянные не могут быть выше пяти метров, при этом угол подъема – не должен превышать 60˚.

Высота деревянной стремянки должна быть не более пяти метров

• Стяжки должны быть расположены с интервалом не больше двух метров.

Стяжка стремянки

• Опоры на стойках конструкции необходимо оборудовать специализированными башмаками, которые смогут обеспечить устойчивость на различных поверхностях.

Чтобы ножки стремянки не скользили, их следует оборудовать башмачками

• Интервал между ступенями лестниц необходимо выдерживать 0,31 до 0,35 м, высота первой ступени от поверхности не должна превышать 0,41 м.

1. Интервал между ступенями стремянки

• Покрытие лестниц должно осуществляться антикоррозийным грунтом в один слой ГФ-022 по ГОСТ 25129-88 размером не менее 14,9 мкм и одним эмалевым слоем ПФ-132 по ГОСТ 926-88. Металлические стремянки, используемые при морозе -40-66 градусов Цельсия должны покрываться грунтом ГФ-016 по ОСТ 6-11-1438-79.

Металлические стремянки следует покрывать антикоррозийной грунтовкой и эмалевой краской

Требования безопасности и проверка

Проверка стремянок на соответствие нормам безопасности осуществляется проведением обязательных испытаний. Одновременно проверяются изделия на соответствие ГОСТу. В процессе эксплуатации металлические и деревянные лестницы должны подвергаться регулярным проверкам. Период тестирования устанавливается в зависимости от материала изготовления.

Важно!Металлическиестремянки и лестницы проверяются не реже одного раза в год, а изготовленные из дерева – 1 раз в полгода.

Все проверки данных изделий на соответствие ГОСТу следует начинать со сверки сроков разрешающих их эксплуатацию. В документах, сопровождающих приставные лестницы и стремянки обязательно должна указываться дата изготовления и сроки допустимой эксплуатации. По истечении указанных сроков использование лестниц считается не безопасным, а изделие может быть признано браком.

Перед использованием стремянки следует узнать срок допустимой эксплуатации

Эксплуатация лестниц-стремянок должна производиться в соответствии с инструкцией производителя, который гарантирует полное соответствие изделий ГОСТам. Если при испытании отдельных изделий хотя бы один экземпляр не пройдет тестов, необходимо проведение повторной проверки вдвое большего количества изделий. Проверка деревянных лестниц-стремянок на соответствие ГОСТу проводится путем замеров высоты конструкции, расстояний между крепежных узлов и оценка защитного слоя, поскольку окраска стремянок из дерева не рекомендуется. Все изделия обязаны иметь табличку с маркировкой и указанием следующей информации:

• Название изготовителя с указанием товарного знака.
• Наименование изделия и его марки.
• Указание максимальной нагрузки.
• Номер партии.
• Дата выпуска.

Проверка стремянок проводится по нормативам сразу же после их производства, также как и после капитальных реконструкций. Тестирование на механическую прочность проводится с применением статических нагрузок на ступени и опоры лестниц. Каждой модификации подбирается тестовая нагрузка в соответствии с ее техническими характеристиками и применяется к изделию в течение 2-х минут. В случаях отсутствия повреждений стремянка признается прошедшей испытание.

Испытание ступеней на прочность Испытание тетивы на прочность

Все изделия должны сопровождаться комплектом документов в полиэтиленовой упаковке, прикрепленной к конструкции. Сотрудники предприятий изготовителей проводящих тестирование лестниц-стремянок на соответствие ГОСТ 24258-88 должны знать нормативы и правовые акты проведения испытаний. Что необходимо знать при покупке стремянки

Основные нормы проектирования

Установленные стандарты и основы позволяют учесть все особенности для достижения безопасности и удобства лестниц. Как в общественных зданиях, так и в жилом доме важно соблюдать требования, касающиеся габаритов конструкции. В первом случае также существуют и другие особенности, направленные на дополнительное оснащение лестниц. Основные моменты СНиП необходимо учитывать при проектировании лестничных маршей, ограждений и площадок любого типа. Такой подход является универсальным и обеспечивает создание долговечной, практичной и удобной конструкции, имеющей оптимальный дизайн.

Перед разработкой проекта необходимо определить место расположения сооружения. После этого осуществляется проводятся расчеты параметров, разработка дизайна, проектирование ограждений и маршей, площадок и дополнительных элементов. Данный процесс требует высокого уровня профессионализма, ведь конструкция должна быть надежной и долговечной. На этапе проектирования учитываются основные и дополнительные стандарты, ГОСТ и СНиП. Такие нормативы предъявляют требования к лестницам и всем составляющим элементам конструкции. Например, строительные нормы и правила контролируются следующие компоненты:

• Высота и количество ступеней и размеры выступов;
• Угол уклона лестницы;
• Ширина марша конструкции;
• Параметры и высота ограждений, наличие дополнительных поручней;
• Высота пространства над маршевой конструкцией;
• Размеры лестничных площадок.

Существуют основные нормы проектирования, которые применяются при разработки лестниц, расположенных в общественных зданиях или жилых домах.

Такие правила носят общий характер, но являются обязательными к соблюдению. Планирование при этом осуществляется на стадии разработки проекта здания, но предварительно необходимо определить тип лестницы, место расположения и основные характеристики. Такой подход обеспечит создание оптимальной конструкции, которая соответствует нормам СНиП и установленным стандартам.

Основные требования к лестницам предполагают учет главных параметров будущей конструкции.

В процессе проектирования принимается во внимание площадь, занимаемая лестницей, а также высота потолка в жилых зданиях или других объектах. Существенное внимание уделяется и предполагаемой нагрузке на сооружение, ширине марша и материалу, из которого будет изготовлена лестница и ограждения. Установленные правила и требования позволяют создать надежную, безопасную и качественную конструкцию.

Общие требования для лестниц, расположенных в общественных зданиях или жилых сооружениях, заключаются в следующем:

• Высота проема над зоной лестницы, площадками и маршами должна быть не менее 1,9 метра;
• Один марш может включать в себя до 18 ступеней, а при большем количестве необходима лестничная площадка оптимального размера;
• Высота перил и ограждений должна быть не менее 90 см, а если в здании находятся дети, то обязательна установка дополнительных поручней и высота основного ограждения 1,5 метра;
• Ширина ступеней составляет не более 25 см, а высота — 22 см, при этом размер выступа каждой ступени может быть до 3 см;
• В зданиях, которые имеют более одного этажа, уклон лестничной конструкции должен быть 1:1,75, а в одноэтажном строении — 1:1,5;
• Для учреждений важно оборудование наружной лестницы пандусом для людей с ограниченной подвижностью конечностей. Ширина такого элемента должна быть не менее 135 см, а при двойном размере необходимо разделительное ограждение, поручень.

Каждая лестничная конструкция на общественных объектах должна быть максимально удобной, продуманной и соответствующей установленным нормам снип 21-01.

При этом учитываются все параметры, например, ширина и размер лестничного марша, который должен быть не менее 90 см для свободного передвижения одного человека. Также немаловажным фактором является ширина лестничных площадок конструкции, которая должна быть не менее 1,3 метра. Установленные строительные нормы и правила позволяют создать надежную, качественную и безопасную подъемную поверхность.

Трапообразные сооружения для жилых многоэтажных домов также должны соответствовать нормам и стандартам. Все ступени непременно должны иметь одинаковые размеры, а ограждения могут быть стандартными, имеющими высоту 90 см. При этом максимальный параметр боковой нагрузки может быть не менее 100 кг. Количество ступеней в одном марше не может превышать 18, но оптимальным является нечетное число, что облегчает передвижение по конструкции. Оптимальный уклон марша находится в диапазоне от 26 до 45 градусов. При этом расстояние от двери до первой ступени составляет от 1 метр.

Трансформирующиеся конструкции и стремянки не могут использоваться в качестве междуэтажной лестницы. Такие приспособления применяются для поднятия на чердак или в подвальном помещении жилых домов. В любом случае важное значение имеет соблюдение правил, установленных норм и других требований.

В процессе разработки плана и проектировании важно учесть каждую деталь. Например, основное значение имеет нагрузка на будущую конструкцию, а также внимание акцентируется на виде лестницы. Производственные, общественные или частные конструкции предполагают соблюдение соответствующих требований. При этом важное значение имеют общие правила и нормы, которые относятся к каждому типу сооружений.

В общественных учреждениях необходима установка поручня с двух сторон. Данное требование актуально как в детских учреждениях, так и на других социальных объектах.

Параметры лестничного марша в данном случае рассчитываются с учетом наличия свободного прохода для двух и более человек. Минимальное значение составляет 1,3 метра. Установленные строительные нормы и правила позволяют сделать точный расчет с помощью специальных формул. Такой процесс осуществляется на этапе проектирования.

При разработке проекта важно учитывать требования безопасности. Существенное внимание уделяется материалу лестничных конструкций. Поверхность ступеней в общественных объектах не должна быть скользкой, идеальной гладкой. Оптимальным вариантом является немного шершавое покрытие, которое обеспечит безопасное передвижение. Каждый элемент конструкции должен иметь оптимальные размеры, характеристики и габариты. Такой подход обеспечит комфортную эксплуатацию, безопасность и удобство передвижения.

Популярные записи

Стремянки KRAUSE STABILO профессиональные усиленные Стремянки KRAUSE STABILO профессиональные усиленные инновационная лестница стремянка, которая относится…

Практичные лестницы из нержавеющей стали: виды и преимущества Большой спрос у потребителей лестниц из нержавейки…

Параметры бетонной лестницы Рис. 1 Общий чертеж лестницы тип 1 Рис. 2 Общий чертеж лестницы…

Особенности и преимущества программы конструктор лестницы онлайн Конструктор онлайн – это программа проектирования лестницы в…

Нормы угла наклона лестницы: для жилых и производственных зданий, подвала и чердака по СНиП и ГОСТ

Нормы для уклона лестницы позволяют сделать ее безопасной и удобной в эксплуатации. Нужно понимать, что принятые стандарты (в частности, СНиП относительно норм уклона лестницы) созданы для того, чтобы обеспечить минимальный травматизм при пользовании подъемной конструкцией. Поэтому не стоит игнорировать просчитанные специалистами параметры. Так вы не только защитите себя и близких от возможности получения травмы, но и не нарветесь на штраф. Ознакомьтесь с тем, какие существуют нормы для уклона лестницы и как они определяются.

Являются ли нормы уклоны лестницы по СНиП обязательными?

При разработке проекта лестничных маршей, их изготовлении и установке на объекте следует строго соблюдать установленные законом нормы и придерживаться требований СНиП (строительные нормы и правила).

Указанные в СНиП нормы уклоны лестницы относятся к рекомендательным документам, т.е. не являются строго обязательными. Они разработаны, в первую очередь, для того, чтобы предупредить серьезные ошибки при проектировании деревянных, межэтажных бетонных, винтовых, маршевых и пожарных лестниц в возводимых жилых и общественных зданиях. Исходя из норм СНиП, возводят безопасные (при спуске и подъеме) для людей, удобные в эксплуатации, не провоцирующие опасные ситуации и соответствующие правилам эвакуации жильцов объекты.

Нормы уклона лестницы по СНиП не являются обязательными. Но все же стоит их придерживаться.

Как рассчитываются нормы уклона лестниц

Чем чаще используется лестница, тем меньше должен быть ее угол наклона

Стоит отметить, что для разных видов лестниц нормы уклона будут отличаться. Тем не менее существуют общие стандарты, которые позволят эксплуатировать объект без каких-либо проблем.

Итак, нормы уклона для внутренней межэтажной лестницы рассчитываются следующим образом:

• оптимальный угол наклона – 45 градусов;
• максимальный угол наклона – 50 градусов;
• минимальный угол наклона – 20 градусов.

Таким образом, уклон для внутренних лестниц будет находиться в пределах 1:1 – 1:2,75.

Для приставной лестницы нормы угла наклона определяются соотношением 1:0,85.

Для пандусов оптимальный угол наклона находится в пределах 5 градусов, но не должен превышать 9 градусов.

Что значит угол наклона лестницы? Соотношение 1:1 указывает на то, что длина и высота ступени конструкции равны. Чем больше второе число, тем более пологой является лестница.

Таблица зависимости уклона лестницы от размеров ступеней

Нормы уклона наружной лестницы

Нормы уклона для наружной лестницы, предназначенной для ежедневного пользования, составляют 9-20 градусов. Если лестница будет эксплуатироваться редко, в основном для технического обслуживания подсобных помещений), то угол уклона может составлять 45-50 градусов.

Нормы уклона лестницы в подвал

Часто в целях экономии места делают угол наклона лестницы больше

Для лестницы из подвала нормы уклона будут такими же, как и для наружных вспомогательных лестниц, − 45-50 градусов.

Нормы уклона лестницы в производственных зданиях

Согласно действующим СНиП, для общественных и производственных зданий нормы уклона лестницы варьируются в пределах 20-35 градусов.

Нормы уклона лестницы внутри квартиры или частного дома

Несмотря на то, что предельный угол для лестниц внутри зданий задается в 50 градусов, этот параметр не является оптимальным, поскольку подъем и спуск в этом случае получаются достаточно крутыми. Строительные нормативы и стандарты рекомендуют для внутриквартиных лестниц делать угол наклона в диапазоне 20-35 градусов. Такая конструкция хоть и будет занимать больше места, зато будет комфортной и безопасной для всех членов семьи.

Расчет норм уклона одномаршевой, двухмаршевой лестниц в зависимости от высоты этажа

Сравнительная таблица норм угла наклона лестниц

В таблице ниже представлены значения норм угла наклона для лестниц разного назначения. Эти параметры носят рекомендательный характер и основаны на удобстве эксплуатации.

Вид лестниц, их назначение	Градусы
рампы и пандусы	до 9
наружные пологие лестницы	10-20
лестницы в жилых, общественных и производственных зданиях	20-35
лестницы в частных домах и двухуровневых квартирах	35-40
наружные лестницы, в том числе в технические помещения (подвал, чердак)	40-45
стремянки, технические лестницы	до 75
трапы	от 75

Как размеры ступеней влияют на угол наклона лестницы

На значение уклона лестницы влияют ширина и высота ступеней. Поэтому их размеры тоже надо принять во внимание, чтобы спроектировать лестницу, соответствующую нормам угла наклона. Низкие ступени и широкая проступь обеспечивают более пологую, но при этом более громоздкую конструкцию. Следовательно, более высокие и узкие ступеньки дают возможность использовать меньшее пространство, так как увеличивается максимальный угол подъема лестницы.

Считается, что оптимальным показателем высоты ступени является 15-18 см. Более высокое значение приводит к возникновению трудностей при перемещении, а меньшее к нецелесообразному увеличению конструкции. Хотя если есть возможность, то надо стремиться сделать угол наклона лестницы минимальным, т.е. ступенька должна быть в длину больше, чем в высоту.

Ширина проступи определяет непосредственно эффективную глубину ступенек. Подбирается на основании средней длины шага и технических возможностей помещения. Рекомендованная ширина 27-30 см.

Оптимальные размеры ступеней и нормы угла наклона лестницы представлены на схеме

Требования к лестницам

Лестница – это зона повышенного риска, поэтому при ее проектировании необходимо уделять особое внимание ряду вопросов, позволяющих снизить этот риск до минимума.

Уклон и ширина лестничных маршей, высота ступеней, ширина проступей, ширина лестничных площадок, высота проходов по лестницам должны обеспечивать удобство и безопасность передвижения и возможность перемещения предметов оборудования зданий.

Лестницы должны быть прочны, удовлетворять санитарно-гигиеническим и противопожарным требованиям, соответствовать стилю здания и ………………………

Количество подъемов в одном марше между лестничными площадками (за исключением криволинейных вспомогательных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

Применение лестниц с разной высотой ступеней не допускается.

Ширина лестничных площадок должна быть не менее ширины марша и не менее 1 м.

Ширина лестничных маршей в общественных зданиях должна быть не менее: 1,35 м – для зданий с количеством пребывающих в наиболее населенном этаже более 200 человек; 1,2 м – для зданий, ведущих в помещения, не связанные с пребыванием в них зрителей и посетителей; 0,9 м – в зданиях, ведущих в помещение с находящимися в нем одновременно не более 5 человек.

Уклон маршей лестниц в надземных этажах общественных зданий следует принимать не более 1:2; для лестниц, ведущих в подвальные и цокольные этажи, на чердак допускается принимать уклон 1:1,5.

Наименьшую ширину и наибольший уклон лестничных маршей жилых зданий принимают согласно таблице.

Уклоны и ширина маршей лестниц жилых зданий

Наименьшая ширина, м

Марши лестниц, ведущие на жилые этажи зданий:

трехэтажных и более

Марши лестниц, ведущие в подвальные и цокольные этажи, а также внутриквартирных лестниц

Между двумя маршами или между маршем и потолком должно быть расстояние не менее 2 м по вертикали для обеспечения свободного перемещения взрослого человека.

Высота ограждений лестниц должна быть достаточной для предупреждения падения и быть не менее 0,9 м. Ограждения должны быть непрерывными, оборудованы поручнями и рассчитаны на восприятие нагрузок не менее 0,3-1,0 кН/м (30-100 кгс/м) в зависимости от назначения здания.

Лестничные клетки проектируют с естественным освещением через проемы в наружных стенах (кроме лестниц подвалов). Особенно ярко должны быть освещены первая и последняя ступени. Хорошо, если будут контрастировать проступи и подступенки, чтобы сделать их границу четко видимой, поскольку большинство травм происходит из-за соскальзывания ноги именно с края ступени. В некоторых случаях удобной является автоматизированная система, включающая искусственное освещение на непродолжительное время, достаточное для того, чтобы подняться или опуститься по лестнице.

Предусматривать на путях эвакуации винтовые лестницы и забежные ступени не рекомендуется. При устройстве криволинейных парадных лестниц ширина ступеней в узкой части должна быть не менее 22 см, а служебных лестниц – не менее 12 см.

Одна из внутренних лестниц в зданиях I и II степеней огнестойкости высотой до 9 этажей может быть открытой на всю высоту здания при условии, если помещение, где она расположена, отделено от примыкающих к нему коридоров и других помещений противопожарными перегородками.

В зданиях I-III степеней огнестойкости внутренняя лестница из вестибюля до второго этажа может быть открытой, если вестибюль отделен от коридоров и других помещений противопожарными перегородками с обычными дверями.

Составные части лестниц. Главными элементами лестницы являются лестничные ступени, которые позволяют достичь основной цели – передвижения по вертикали. Первой в лестничном марше является входная, или отправная, ступень; промежуточные ступени располагаются между отправной и выходной (конечной) ступенями; выходная ступень примыкает к площадке встречного (принимающего) уровня.

По форме в плане различают лестничные ступени: прямые (прямоугольные), скошенные, клиновидные (забежные) и дугообразные.

Формы лестничных ступеней в плане:

По форме вертикального сечения лестничные ступени могут быть:

— плоские сплошные (закрытые);

— профилированные сплошные (закрытые);

Виды ступеней и их элементы:

плоские сплошные (закрытые)

сквозные в местосберегающей лестнице мотылькового типа

1 – проступь; 2 – проступенок; b – ширина проступи; h – высота проступенка.

Верхнюю горизонтальную площадку лестничной ступени (рабочую поверхность) называют проступью. Разность уровней между горизонтальными площадками ступеней (проступями) называют проступенком.

В зависимости от конструктивно-статических характеристик лестниц их ступени могут иметь различные варианты опираний, основными из которых являются:

— заделка в наклонной плите (монолитный вариант);

— заделка в косоуре (монтированный вариант);

— опирание на косоур;

— заделка в тетиве (монолитный вариант);

— опирание на тетиву;

— опирание на стену сверху;

— опирание на стену сбоку;

— заделка в стену;

— подвеска (к поручням, перекрытиям, стенам).

/>

Рис. Варианты опираний лестничных ступеней: а – заделка в наклонной плите (монолитно-бетонный вариант); б – заделка в косоуре (монолитно-бетонный вариант); в – опирание на косоур; г – заделка в тетиву (монолитно-бетонный вариант); д – опирание на тетиву; е – опирание на стену сверху; ж – опирание на стену сбоку; з – опирание на стойку; и – заделка в стену; к – подвеска (к поручням, перекрытиям, стенам); л – одна сторона свободна от опирания.

При этом каждая ступень может быть оперта по всей своей длине (например, на плиту при монолитно-бетонном варианте), только с одной стороны (при консольном решении с заделкой в стену или столб, с опиранием на стойку); в большинстве случаев ступени опирают с двух сторон или, при большой ширине, на три опоры (на стены, на косоуры).

Непрерывный ряд лестничных ступеней называется лестничным маршем. В зависимости от конфигурации в плане различают прямые и криволинейные (косые) марши. У многомаршевых лестниц в соответствии со смысловым значением их названий имеются отправные (начальные), промежуточные и выходные (конечные) марши.

Размер ширины проступей лестничных ступеней определяют (измеряют) по линии хода – линии, по которой поднимаются или спускаются по лестнице. Линия хода лестничного марша является воображаемой и проходит по середине марша для прямых лестниц. В случае маршей с кривой или ломаной направляющей, у которых края ступеней не являются параллельными, она проходит на расстоянии 25-35 см (в среднем 30 см) от наружного края полезной (рабочей) ширины лестничного марша. Размер 25-35 см взят из практики – это расстояние невольно соблюдает пользующийся лестницей. Из этого следует, что для того, чтобы передвижение по лестнице было удобным и безопасным, габаритная ширина любой лестницы должна составлять не менее 60 см.

Ширина проступи как опорная поверхность для стопы постоянна для лестниц с прямыми маршами; для лестниц с криволинейными маршами (винтовых) она мини­мальна возле центральной оси и максимальна у наружного периметра. Для винтовых лестниц ширина проступи должна приниматься не менее 100 мм на расстоянии 150 мм от края ступени (или от стойки).

Горизонтальный связующий участок, включенный между лестничными маршами, называется лестничной площадкой. Различают отправные и выходные (конечные) лестничные площадки – их уровни совпадают с уровнями этажей (этажные площадки), а также промежуточные (междуэтажные) лестничные площадки. Промежуточные лестничные площадки устраивают для удобства ходьбы по лестнице с большим количеством ступеней (более 15-18), а также в местах поворота лестниц.

Клеткой лестницы (лестничной клеткой) называется помещение, где расположена лестница.

Щеками лестницы называются воображаемые или действительные поверхности, ограничивающие ее с обеих сторон (наружная и внутренняя щеки). Лестница, у которой наружные щеки не ограничиваются стенами, называется открытой.

Косоур – наклонная балка между площадками лестницы, предназначенная для опирания ступеней сверху. Повторяя геометрию лестницы, косоур может быть прямым или криволинейным.

Тетива – наклонная балка между площадками, находящаяся в плоскости щек лестницы и служащая для опирания концов ступеней.

По краям маршей и лестничных площадок в целях безопасности передвижения и нахождения на них предусматриваются перильные ограждения (перила) или парапеты высотой 90-120 см. На перильном ограждении на сплошном или сквозном парапете, на стенах, ограничивающих лестницу, необходимо устанавливать поручни для рук передвигающихся.

Рассмотренные составные части на примере двухмаршевой лестницы показаны на рис. 12.6.

Геометрический расчет лестницы. Наиболее комфортной считается маршевая лестница с углом наклона 25- 35 и шириной около 1 м. Чем лестница круче, тем меньше она занимает места, но тем менее удобна в эксплуатации.

Лестницы должны быть удобны, чтобы подниматься по ним без особых усилий. Ширина проступи и высота подступенка должны соответствовать ширине человечес­кого шага Существует правило: удвоенная высота подступенка 2h и ширина проступи b в сумме должны равняться 60-65 см – средней ширине шага человека. Например, если высота подступенка 16 см, то ширина проступи должна быть 28-33 см.

ступени (подступенка). Следует учитывать, что это деление должно происходить без остатка для того, чтобы все ступени имели одинаковую высоту (рис. 19.9).

Материалы. Для изготовления лестниц используют различные материалы: разные породы древесины, металлы, бетон, натуральные камни (гранит, мрамор и др.), разные виды стекол, пластики, керамические изделия, а также комбинации этих материалов.

Древесина – наиболее традиционный и распространенный материал для изготовления лестниц любой конструкции и дизайна. Во многих случаях это единственно воз­можный и доступный материал. Недостаток деревянной лестницы – незащищенность при пожаре, непригодность использования в лестничных клетках многоэтажных зданий.

Древесина используется как для изготовления несущих конструкций лестниц, так и для отделки. Применяются мягкие породы древесины (сосна, лиственница), полу­твердые (береза) и твердые (дуб, бук, клен, кедр, ясень и др.). Отделка может производиться из древесины экзотических пород – ореха, тика, вишни, кипариса, красного дерева, махагонии и др.

Рис. 12.6 Двухмаршевая лестница (разрез и план) и ее составные части: 1 – длина лестничной клетки; 2 – ширина лестницы (лестничной клетки); 3 – внутренняя высота лестничной клетки; 4 – наименьшая внутренняя высота; 5 – габаритная высота лестницы; 6 – высота уровня (этажа); 7 – внутренняя высота; 8 – ширина начального (стартового) уровня; 9 – ширина встречного (принимающего) уровня (лестничной площадки); 10 – полезная (рабочая) ширина лестничной площадки; 11 – длина лестничного марша; 12 – направление подъема (лестницы); 13 – просвет между маршами; 14 – полезная (рабочая) ширина лестничного марша; 15 – ширина шага (лестничная ступень); 16 – ширина проступи; 17 – подступенок; 18 – начальный (стартовый) уровень; 19 — промежуточный уровень; 20 – встречный (принимающий) уровень; 21 – промежуточная (междуэтажная) лестничная площадка; 22 – лестничный марш; 23 – отправная лестничная ступень; 24 – выходная (конечная) лестничная ступень; 25 – промежуточная лестничная ступень; 26 – поручень (перила).

В несущих элементах конструкции не рекомендуется сочетать разные породы древесины, имеющие неодинаковое расширение волокон при изменении влажности; при этом комбинированные элементы облицовки вполне возможны.

В современных решениях лестниц широко применяется не только цельная (массивная) древесина, но и клееная из досок или толстого шпона с различным располо­жением волокон для компенсации возможных деформаций при изменении температурно-влажностного режима в помещении. Клееная древесина используется для изго­товления косоуров, тетив, ступеней, перил – как прямолинейных, так и криволинейных. Многие архитектурно-конструктивные решения реализуются на основе сочетания дерева с другими материалами, прежде всего с металлами и стеклом.

Металлические лестницы, благодаря новейшим технологиям, могут быть не только прочными и функционально удобными конструкциями, но и эстетически совершен­ными, достойными использования в любом современном интерьере – прямыми, изогнутыми, винтовыми и др.

Рис. 12.7 Схема геометрического построения и расчета двухмаршевой лестницы: 1 – образующая марша; 2 – профиль марша; 3 – уровни этажных площадок; b – ширина проступи; h – высота подступенка; n – количество подъемов (ступеней); Н – высота этажа; L – длина лестницы; В – ширина лестницы (длина лестничной площадки); Е – ширина марша; С – ширина просвета между маршами; D – ширина лестничной площадки; А – длина лестничного марша в плане (заложение марша).

Металлические детали могут быть протравленными или оцинкованными, штампованными или коваными, глянцевыми или матовыми, хромированными или золоче­ными. Применяются современные технологии: полировка нержавеющей стали; порошковые напыления; искусственное старение – например, на изделия из латуни нано­сится патина. Цельносварные поручни могут значительно упрочнять конструкцию лестницы, создавая впечатление легкости за счет ажурности.

Широко распространено использование стали для изготовления косоуров и тетив, к которым могут крепиться ступени из любых других материалов.

Разработаны разнообразные модульные винтовые лестницы, которые могут быть приспособлены для помещений с различными проемами под лестницу. Универ­сальность достигается за счет использования специального механизма – дистанционных колец, которые позволяют менять высоту ступеней и лестницы.

Ограждения лестниц во многих случаях проектируют из металла, даже если сама лестница деревянная, бетонная или со стеклянными или керамическими (облицован­ными) ступенями.

Лестницы из бетона и железобетона широко применяются в массовом жилищном и промышленном строительстве. Элементы таких лестниц изготавливаются в за­водских условиях с соблюдением условий армирования, приготовления, укладки и пропарки бетона.

Бетонные лестницы, изготовляемые в условиях строительной площадки, применяются как наружные, использующие естественный рельеф местности, или по насып­ному утрамбованному грунту.

Железобетонные лестницы для улучшения их эстетического вида могут облицовываться различными изделиями – мраморными плитами, полированным гранитом, мозаичными стеклянными плитками, керамикой и т.д.

Камень для ступеней используется только добытый в карьере не взрывным способом, а с помощью высверливания блоков и затем напиленный. Мрамор применяют только внутри помещений, а гранит также и для наружных лестниц. Для увеличения несущей способности каменных ступеней их армируют по специальной технологии со вставкой арматурных стержней (вклеиванием). Поскольку естественный камень довольно скользкий материал, то ступени снабжают специальными противоскользящими элементами.

Керамическая плитка – прекрасный материал для облицовки лестниц. Керамические изделия выпускаются различных типов: плитки-ступени, карнизы (керамические уголки), подступенки, плинтусы. Плитки для лестниц выполняются обязательно со специальными противоскользящими элементами (порожками), благодаря которым подъем и спуск по лестнице становятся безопасными. Ступени могут быть и с полосами абразивного материала, который наносится на плитку методом напыления.

Для облицовки наружных лестниц и лестниц для массового движения людей используют прочную и разнообразную по цвету плитку из керамического гранита.

Лестницы со ступенями из стекла и прозрачного пластика могут применяться как в жилых, так и в общественных зданиях. Используются различные виды стекла: многослойное, сатинированное, сериграфированное, прозрачный пластик – гексан.

Комбинированные лестницы – достижение современных технологий. В их конструкции объединяются различные материалы и принципы проектирования, позволяю­щие придать лестнице необычные качества. Комбинация материалов, из которых проектируется лестница, может быть различной. Косоуры делаются железобетонными, стальными, деревянными; ступени – каменными, стеклянными, в бетонных скорлупах; ограждение – металлическим, деревянным, стеклянным, пластмассовым. Различные детали лестницы могут быть полированными, окрашенными, подвергнутыми специальным видам обработки.

Комбинация конструкций, материалов и видов отделки обеспечивает максимальную свободу творческого выражения, дает возможность получения уникальной лест­ницы. Комбинированные лестницы вписываются в любую архитектурно-художественную среду, с их помощью решаются сложные архитектурные задачи.

Основными факторами, влияющими на выбор конструкции лестницы и ее материалов, являются:

Требования СНиП для лестниц в жилых домах и общественных зданиях

Параметры ступеней лестницы должны соответствовать требованиям ГОСТ и СНиП

Норма ширины и высоты ступеней лестницы является базовым параметром при конструировании лестницы. ГОСТ и СНиП для лестниц предъявляют требования к проектированию винтовых, маршевых и других лестничных конструкций. Выполнение требований стандартизации позволяют конструкции быть безопасной и эргономичной. Какая же оптимальная высота ступеней лестницы в частном доме ?

Высоту ступени лестницы, ГОСТ и СНиП регулируют довольно жестко.

Основные параметры лестничного марша

При проектировании лестничных конструкций инженеры применяют требования следующих стандартов:

• ГОСТ 23120-78 – требования к маршевым трапам;
• ГОСТ 25772-83 – требования к ограждающим элементам;
• ГОСТ 24258-88 – нормы для средств подмащивания;
• ГОСТ 8556-72 – технические условия для пожарных лестниц;
• ГОСТ 21.101-97 – перечень требований к проекту;
• ГОСТ Р53254-2009 – технические условия для наружных конструкций;
• ГОСТ 8717.1-84 – нормы размеров элементов лестниц;
• ГОСТ 8717.0-84 – технические параметры разработки изделий.

Помимо ГОСТ применяются СНиП, в которых изложены методические рекомендации и факторы, которые необходимо учесть при расчете, проектировании и конструировании лестничных конструкций в домах, общественных зданиях и производственных сооружениях.

Нормативные документы предъявляют требования к следующим основным элементам:

• высоте ступеней;

• углу наклона конструкции;

• ширине марша.

Стандартная высота проступи согласно нормативным стандартам 120-250 мм. Для подъема на кровлю и спуска в подвал допустимая максимальная высота – 250 мм. В жилых домах изделия проектируются по значениям высоты подступенка 170-220 мм. Для уличных конструкций в общественных зданиях применяются нормы 150-170 мм.

Основные требования

Проектировать лестничную конструкцию рекомендуется еще на стадии планирования дома. При этом необходимо знать тип и основные параметры конструкции:

• площадь, на которой будет размещена лестница;
• высота помещения;
• ширина марша;
• нагрузка на изделие;
• материал для изготовления лестничных конструкций (железобетонные, металлические, деревянные).

Требования СНиП для лестниц, установленных в жилых домах и подвальных этажах:

• ширина марша – 900 мм;
• уклон – не более 1:1,25.

Для секционных сооружений:

• ширина прохода — 1050 мм;
• уклон – менее 1:1,15.

Для коридорных конструкций:

• уклон – 1:1,75;
• ширина – минимум 1200 мм.

Коэффициент уклона лестницы

Коэффициент уклона	Угол подъема марша лестницы, в градусах
2,64	20,8
2,50	21,8
2,33	23,2
2,00	26,6
1,93	27,4
1,70	30,5
1,60	32,0
1,50	33,7
1,36	36,3
1,15	41,0
1,00	45,0
0,85	49,6

Важно!

Один лестничный пролет может включать в себя не более 18 ступеней. При использовании большего количества проступей, рекомендуется дополнительно устанавливать лестничную площадку.

Лестничная площадка

Важно знать расстояние от марша до потолка. Минимальная высота проема 1900-2000 мм.

Расстояние от марша до потолка должно быть не менее 190 см

Формула безопасности

Соблюдение отношений между расстоянием для передвижения и уклоном обеспечивает эргономичное перемещение по лестнице.

Этот параметр можно рассчитать по формуле:

2а + b = 60 см, где

х – высота подступенка;

у – ширина ступени.

Формула безопасности

Из этой формулы были выведены еще две, отвечающие за:

• безопасность – a + b = 45;
• удобство – b – a = 12.

Правила проектирования

СНиП выдвигают требования при проектировании лестниц из различного материала.

При соблюдении этих правил можно избежать административного взыскания:

• В жилых домах, выше двух этажей необходимо проектировать несколько лестничных пролетов.
• Ширина марша для передвижения одного человека по трапу не может быть менее 800 – 1200 мм.

• Один лестничный трап, включает в себя нечетное количество проступей до 18 штук.
• Наилучший угол наклона находится в пределах 26-45 градусов.

• Идеальная глубина проступи 250 мм.

• По высоте ступени находятся в пределах 150-200 мм.
• В одном лестничном марше значение по высоте подступенка не может отличаться более чем на 5 мм.
• Расстояние нависания проступей не может быть более 30 см.
• Межпролетная лестничная площадка по ширине не может быть менее 1300 мм.

• Промежуток от входной двери до первой ступени трапа не может быть менее 1000 мм.
• Высота поручня – не менее 900 мм.

• Переносные лестницы применяются только для чердачных или подвальных помещений.
• Нагрузка для поручня – не менее 100кг.

На стадии разработки проекта необходимо учитывать следующие условия:

• нагрузку на конструкцию;
• тип перемещения людей (производственный, бытовой);
• наличие необходимого пространства;
• дизайнерские решения.

Основные правила проектирования лестницы

Способы выхода на кровлю

Помимо требований к межэтажным лестничным конструкциям в общественных зданиях, также выдвигаются правила для наружных лестниц.

Для подъема на кровлю применяются:

• стремянки, закрепленные к стене;
• складные изделия;
• кровельные трапы;
• раздвижные лестничные конструкции;
• наружные лестничные вертикальные конструкции.

В жилых домах и общественных зданиях самым простым и распространенным способом подняться на кровлю является стремянка. Металлические конструкции должны располагаться вертикально и подняты от пола на уровне одного метра.

Подъем по складной лестнице осуществляется только в случаях, если внутренняя крышка, находящаяся в люке скрывает всю конструкцию. Складные лестничные изделия делятся на ножничные и секционные.

Секционная лестница Ножничная лестница

Совет!

Люки и складные лестничные конструкции, обеспечивающие выход на кровлю здания, СНиП рекомендует применять для сообщения соседних помещений, которые имеют разную температуру (например, в жилых домах и чердаках).

Наружные металлические лестничные изделия в жилых домах и общественных зданиях используются как запасной подъем или спуск при аварийных ситуациях

Наружная эвакуационная лестница

Использование кровельных трапов для подъема на кровлю возможно в случаях, если изделие располагается на скатной поверхности крыши.

Кровельная лестница

Если кровельный наклон небольшой, ступени трапа располагают на расстоянии 700мм. Ширина такого изделия 250 — 300 мм, длина 400 — 3000 мм.

Безопасность

Лестничные конструкции всегда будут находиться в зоне повышенного риска. Поэтому, следует еще на стадии проектирования уделить особое внимание безопасности. Очень важно соблюдать правила и инструкции к параметрам уклона, ограждающих элементов, освещению, ширине и высоте проема, размеру лестничной площадки.

На протяжении средней линии трапа уклон не может изменяться. По высоте и ширине все ступени должны быть строго одинаковыми.

Угол наклона марша должен быть одинаковым на протяжении всей его длины

Металлические ограждения обязаны выдерживать нормативную нагрузку, чтобы любой человек мог опереться на них и чувствовать себя в безопасности. Расстояние вдоль всей конструкции между вертикальными стойками поручня не может быть выше 150 мм.

Расстояние между стойками должно быть не больше 15 см.

Освещение для лестничных конструкций в общественных зданиях и жилых домах необходимо тщательно продумать. Важно учесть доступность выключателей и возможность замены лампочек. Важно, чтобы первая и последняя проступи были хорошо освещены. Если имеется возможность установить датчики движения – это необходимо сделать.

Лестницы должны хорошо освещаться

Также, безопасность лестничной конструкции зависит от материала. Если поверхность скользкая, ее необходимо дополнительно покрыть абразивными средствами. Металлические изделия следует покрывать рифлеными противоскользящими материалами. Деревянные изделия можно покрыть ковролином.

Деревянная лестница покрытая ковролином

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.
