Работа большей части септиков основана на разделении воды и органических компонентов. Твердые элементы под воздействием аэробных и/или анаэробных бактерий превращаются в активный ил. И его по мере наполнения камер септика необходимо откачивать. Часть ила при помощи эрлифтов постоянно перемещают между камерами непосредственно очистных сооружений.

Для откачки ила можно обращаться к ассенизаторам. Но при небольшом объеме септика все необходимые процедуры можно провести и самостоятельно. Главное — правильный подбор насоса. Важно учитывать не только производительность, но и допустимый размер твердых включений.

Типы насосов для септика

Насос аэротенка Топас 4/6/9/12

Насос аэротенка Топас 5/8/10/15

Насос дренажный Pedrollo TOP 1

Насос дренажный Pedrollo TOP 2

Насос дренажный Wilo Drain TM 32/7

Насос дренажный Wilo Drain TMR 32/8

Чаще всего для откачки грязной воды применяют насосы одного из следующих типов:

• фекальные. С их помощью можно перекачивать достаточно густые массы, в том числе ил из септиков, выгребных ям, заболоченных подвалов;
• дренажные. С таким насосом можно осушить колодец или подвал здания. В зависимости от конструкции двигателя размер твердых элементов можно доходить до 50-80 мм. В септиках такие насосы применяют для сброса очищенной или частично очищенной воды в дренажный колодец, на грунт или в инфильтраторы.

Важно! Формально фекальные и дренажные насосы можно использовать для решения одних и тех же задач, например, перекачки грязной воды. Но первые в большинстве своем не способны справляться с крупными частицами. Фекальные модели иногда оснащают измельчителями, но их мощности недостаточно для переработки древесной стружки или кирпичной крошки. Если в перекачиваемой воде содержатся такие компоненты, лучше обратить внимание на насосы дренажного типа, но с учетом рекомендаций производителя в части диаметра фракций.

Насосы можно разделить на группы в зависимости не только от типа перекачиваемой среды, но и места размещения. Основные типы оборудования:

1. погружное;
2. полупогружное;
3. поверхностное.

Погружной насос можно опустить на глубину нескольких метров. Стоки (в септике или колодце) одновременно охлаждают двигатель. Но температура внешней среды не должна превышать 55-60 0 С. Погружной насос нельзя эксплуатировать вне жидкой среды. Он быстро выйдет из строя из-за перегрева.

Полупогружной насос состоит из двух частей. Одна из них находится в жидкой среде, вторая — в сухой зоне. Включение/отключение двигателя происходит по сигналу от поплавков. Полупогружные насосы в большинстве своем относятся к бюджетным, но при их эксплуатации нужно следить, чтобы корпус не заливала вода.

Поверхностные насосы располагаются вне стоков. В воду опускаются только шланги. Измельчители чаще всего отсутствуют. Двигателю требуется защита от влаги.

Мамут-насос в Топас

Технология очистки стоков в септиках Топас такова, что вода практически непрерывно перетекает между камерами. Из приемной камеры она поступает в аэротэнк, где происходит основной этап разрушения органики. Далее взвесь из воды и активного ила сбрасывается в отстойник. Нерастворимые частицы частично остаются в стабилизаторе ила, частично возвращаются в приемную камеру в качестве источника специальных бактерий.

Перелив воды (с илом и без, грязной и практически чистой) происходит принудительно. Специально для этого септик оснащен мамут-насосом (главным насосом) или эрлифтом. Это — разновидность струйного насоса с предельно простым принципом действия:

• в верхней части септика (под крышкой) располагается двигатель, включающийся по сигналу от поплавка;
• во все камеры со стоками подведены специальные трубки. Снизу в них подается сжатый воздух. И одновременно в трубки попадает вода, в том числе с активным илом. За счет разности удельных давлений вся масса поднимается и выплескивается из пластиковой трубки. Ее необходимо наклонить в сторону нужного отсека септика и закрепить, чтобы избежать смещения.

Эрлифты в Топас относятся к расходным материалам. Промывать трубки желательно раз в 3 месяца, если очистные сооружения используются только летом — то в конце каждого сезона. Если непосредственно двигатель подлежит замене раз в 7-10 лет, то трубки меняют вместе с фильтрами и мембранами компрессора через каждые 2-3 года.

Причины выходы эрлифтов из строя

Мамут-насосы или эрлифты имеют предельно простую конструкцию. Здесь практически нечему ломаться, но оборудование все же может выйти из строя по самым разным причинам, например, собственник септика не соблюдает рекомендации производителя в части техобслуживания.

Чтобы очистные сооружения работали должным образом, нужно обращать внимание на следующие моменты:

1. Воздух не поступает вообще либо подается в минимальных объемах. В этом случае нужно проверить, нет ли в трубке трещин. Если главный насос целый, поможет прочистка жиклеров.
2. Если по трубкам подается воздух без воды, требуется промывка механического фильтра. Его извлекают вместе с эрлифтом. Чаще всего такие проблемы фиксируют, если в приемной камере слишком много донного осадка, либо давно не проводилась замена фильтров грубой очистки.

Обратите внимание! Насос может сломаться и из-за перебоев с подачей электроэнергии. Тогда придется проверять работоспособность блока питания. При необходимости его меняют.

Обзор электрооборудования в станциях Астра, Топас и Волгарь

Станции биологической очистки современного типа не могут работать без комплекта электрооборудования, которое обеспечивает подачу кислорода в корпус, оптимальную переработку органики и отвод очищенной воды из станции принудительным способом. Наиболее важными и дорогостоящими узлами электрооборудования являются компрессор, электромагнитный клапан и насос, устанавливаемый в принудительной станции. От их качества зависит долговременная и бесперебойная работа автономной канализации.

В этой статье мы рассмотрим, какими насосами и компрессорами комплектуются станции Юнилос Астра, Топас и Волгарь. Для более объективного сравнения возьмем наиболее распространенные модели: Астра 5 Топас 5 и Волгарь 5, так как различные модели комплектуются по-разному.

Компрессор для септика

Принцип работы любой автономной канализации построен на непрерывной подаче кислорода в станцию очистки. Благодаря чему в ней поддерживается жизнедеятельность аэробных бактерий, которые перерабатывают органические отходы на 98% с выделением тепла и углекислоты. Подача кислорода в станцию обеспечивается с помощью компрессора, который запускает аэратор, нагнетающий кислород в непрерывном режиме.

Компрессор обеспечивает нормальную работу ЛОС. В случае его поломки из станции может появиться неприятный запах

Читайте также:

В случае прекращения подачи кислорода, через 3 часа аэробные бактерии постепенно начнут гибнуть. В случае прекращения подачи кислорода более 24 часов, дальнейшее качество переработки стоков находится под угрозой. Именно поэтому, необходимо внимательно следить за отключением электричества в доме и поломкой компрессоров, так как бактерии могут надолго остаться без питательной среды. Конечно, после восстановления подачи кислорода колония бактерий со временем восстановится (от 1 до 3 недель), но на этот период придется немного сократить использование бытовой химии и стирального порошка.

Важно. Несмотря на утверждения некоторых производителей, стабилизатор напряжения желательно устанавливать для любой станции очистки, в которой стоит электрооборудование.

Компрессор в Юнилос Астра 5

Автономные станции Юнилос Астра комплектуются двумя компрессорами в зависимости от модели: SECOH или THOMAS.

Secoh — японский компрессор, который имеет срок работы 5-7 лет (до 20000 часов без обслуживания), как заявлено производителем.

THOMAS — компрессор, который устанавливается на станцию Астра 5, производство Германия. Защищенный от попадания воды корпус, практически бесшумная работа, низкий расход электроэнергии — всё это делают компрессор идеальным вариантом для комплектации локальной канализации.

Компрессоры THOMAS — это настоящее немецкое качество, которое подтверждается годами работы без поломок

Технические параметры компрессора:

• Потребляемая мощность в среднем 41 Вт.
• Уровень шума — 34 Дб.
• Рабочее давление — 200 мБар.
• Влагозащищенное покрытие.

Сколько придется отдать в случае поломки?

• Стоимость составляет от 10000 до 15000 рублей, в зависимости от продавца.
• Цена на ремкомплект (в случае поломки) в среднем составляет от 4000 до 5000 рублей.

Компрессор в септике Топас 5

В станции Топас установлены два невзаимозаменяемых компрессора, которые работают попеременно, в отличие от одного компрессора станции Астра. В септике Топас стоят компрессоры AirMac производства Тайвань, срок службы которых также заявлен в диапазоне 5-7 лет. В комплекте к компрессорам идут дополнительные клапаны и мембраны, которые необходимо менять строго по техническому паспорту.

Компрессоры AirMac хоть и являются довольно надежным вариантом, требуют четкого соблюдения всех рекомендаций производителя — тогда можно избежать сгорания оборудования и других проблем, связанных с его работой. Во всем мире также используются как высокоточное оборудование в промышленности и медицине.

На практике, компрессоры AirMac показали себя надежным оборудованием, которое устойчиво к перепадам температуры, повышенной влажности и прочим негативным воздействиям. Благодаря оптимальной конструкции, имеют низкий уровень шума в процессе работы: от 37 до 43 Дб в зависимости от модели компрессора.

Компрессор Airmac тайваньской сборки. Твердый ударник среди собратьев

Технические параметры компрессора:

• Потребляемая мощность в среднем 60-80 Вт.
• Уровень шума — 37-43 Дб.
• Рабочее давление — 130-200 мБар.
• Герметичный корпус, не пропускающий влагу, и не выпускающий наружу вибрации и шумы.

Сколько придется отдать в случае поломки?

• Стоимость составляет от 10000 до 15000 рублей, в зависимости от мощности компрессора и продавца.
• Цена на ремкомплект (в случае поломки) в среднем составляет 5000 рублей.

Компрессор в Волгарь 5

Станции Волгарь комплектуются компрессорами Hailea, производство Китай. Это неприхотливое оборудование, которое может использоваться для принудительной аэрации искусственных водоемов, поддержания аэробных процессов в канализации и в других отраслях.

Компрессор HAILEA — недорогой и неприхотливый в работе

Технические параметры компрессора:

• Потребляемая мощность в среднем 45 Вт.
• Уровень шума — 38 Дб.
• Рабочее давление — 90-250 мБар.

Сколько придется отдать в случае поломки?

• Цены на ремкомплект в поиске нет, цена на запасные мембраны от 600 до 1200 рублей.
• Стоимость составляет от 6000 до 10000 рублей, в зависимости от продавца.

Электромагнитный клапан в Юнилос

Электромагнитный клапан устанавливается только в станции Юнилос Астра. В отличие от Топас, в котором оба компрессора работают попеременно, в Юнилос Астра именно электромагнитный клапан перенаправляет потоки воздуха, реализуя в камерах процесс прерывистой аэрации.

В станциях Астра чаще всего устанавливается распределительный клапан производства Mivalt. Компактный и легкий, этот трехлинейный двухпозиционный клапан прямого действия оснащен влагозащитной системой и способен работать при температуре от -15 C до +80 C.

Технические параметры клапана:

• Потребляемая мощность: 8 Ватт.
• Давление среды: 0-0,5 Бар.
• Срок работы оборудования не менее 10 лет.
• Стоимость клапана составляет 3000-4000 рублей.

Насосы для принудительного сброса

Дренажный насос устанавливается, когда в станции необходимо отведение сточных вод принудительным способом. При таком монтаже очищенная вода выбрасывается на грунт, в канаву или дренажный колодец при помощи насоса. Принудительный способ отведения сточных вод можно реализовывать на любом участке, даже с высокими грунтовыми водами. В Ленинградской области 92% установленных станций — это именно принудительный вариант.

При принудительном отведении сточная труба выходит под контруклоном

Насос в Юнилос Астра и Топас

В станциях Астра 5 и Топас 5 устанавливается итальянский насос Реdrollo ТОР-1, легко перекачивающий чистую или загрязненную воду без содержания абразивов (песка, мелких камней и т.д.).

До 2016 года в системах Топас устанавливался немецкий насос WILO, но производитель Топол-Эко сменил его на итальянскую марку Реdrollo. Эти насосы широко используются для осушения небольших производственных и бытовых помещений, подвалов и канав, орошения урожая, способны работать в воде температурой до +40 градусов и не более 3 минут при температуре до +90.

Надежность насоса достигается использованием качественного и прочного полимера при производстве корпуса, а также уплотнительными кольцами из графита и керамики.

Сами узлы насоса производятся из стали, что позволяет достигать производительности насоса до 400 л/мин. (24 м³/ч). Эксплуатационный срок Реdrollo достигает 6-7 лет, однако, по опыту, даже после 8-ми лет работы, жалобы на них — это единичные случаи на тысячу установленных станций.

Технические характеристики насоса:

• Мощность двигателя 0.25 кВт.
• Электропотребление — 250 Вт/час.
• Проход твердых частиц в процессе работы — 10 мм.
• Вес 4,5 кг
• Максимальный напор 7 м
• Глубина применения ниже уровня воды до 3 м.
• Стоимость насоса составляет от 7000 рублей до 10000 в зависимости от продавца.
• Насос Pedrollo ТОР-1 имеет гарантию 2 года.

Насос в станции Волгарь

В станции очистки Волгарь 5 принудительная устанавливается д ренажный насос DAB NOVA 180 М-А. Используются для перекачивания жидкостей в быту и на производствах. Насос имеет встроенный в корпус конденсатор, а также специальную защиту от перегрева двигателя. Простой и мощный, DAB NOVA, производимый в Венгрии, способен легко поднимать воду на высоту 2-3 метра.

Насос DAB NOVA 180 М-А хорошо зарекоммендовал себя на рынке очистных сооружений

Технические характеристики насоса на Волгарь 5:

• Мощность двигателя 0.2 кВт.
• Электропотребление — 240 Вт/час.
• Проход твердых частиц в процессе работы — 5 мм.
• Вес 4,6 кг
• Максимальный напор 4,8 м
• Глубина применения ниже уровня воды до 3 м.
• Стоимость насоса составляет от 6000 рублей до 8000 в зависимости от продавца.
• Насос имеет гарантию 2 года.

Если говорить в целом, то электрооборудование, применяемое в станциях Астра 5 и Топас 5 рассчитано на несколько лет бесперебойной работы, однако, заменить его рано или поздно придется. И это — главный аргумент тех, кто агитирует устанавливать пластиковые бочки-септики вместо систем очистки типа Астра и Топас.

Безусловно, срок эксплуатации корпуса станции — 50 лет, так как она сделана из вспененного полипропилена, а срок эксплуатации электрооборудования — 6-7 лет. За это время вам придется сменить его примерно 6 раз, и это — довольно большие регулярные затраты. Но затраты, которые абсолютно оправданы в сравнении с постоянным откачиванием накопительного септика.

Один приезд ассенизатора стоит от 3000 рублей за 40 кубов вывезенных стоков. Откачку необходимо проводить не менее 2 раз в год. Итого, минимум, 6000 рублей составят расходы на обслуживание септика в год. Обслуживание же станции очистки вы можете сделать и своими руками.

На сервисном облуживании можно сэкономить до 10000 рублей в год, если делать его своими руками

Или еще один вариант — вы можете вызвать мастера на первое обслуживание за 4500 рублей, посмотреть, как осуществляется этот процесс, и в дальнейшем, производить сервис самостоятельно. Экономия на обслуживании канализации составит 42000 рублей за 7 лет эксплуатации электрооборудования (37500 рублей за вычетом первого обслуживания).

На эти деньги вы можете не только полностью обновить электрооборудование, например на Топас 5, но и оставить больше половины денег в своем кармане. Плюсом вы получите отсутствие запаха, качественную очистку, воду после которой вы сможете использовать даже для полива неплодовых деревьев, травы, мытья веранды, машины и т.д., незамерзающую зимой станцию.

Другие наши статьи:

Хотите больше полезных материалов и статей? Подписывайтесь на нашу группу Вконтакте

Как работает Топас. Вспоминаем перед техобслуживанием.

Топас. От уважения паузу хочется сделать, прежде чем продолжать дальше. Это ж надо было придумать такой гидро био автомат очистки сточных бытовых вод! Однако , прочь эмоции. К делу. Весна. Пора открыть крышку Топаса и обслужить его, чтоб и дальше справлялся со своей нелегкой работой на отлично. Так это, чего там как ? Где что мыть? А сейчас то все в порядке или что то не так? Вот те на. Вроде прошло то всего ничего, а почти все уже забыл. А агрегат то затейливый. Так просто хватать его за что попало и поливать куда попало особой пользы нет, да как бы еще и не навредить. Значит вспоминаем, как работает Топас. Начну, пожалуй, с приемной камеры.

Внимание! Мой Топас еще не чищен и не обслужен! Грязноват . Но натурален. Дальше по тексту возможны фотографии, способные шокировать особенно нежные натуры.

Ну тут все просто — приемная камера это то, самое большое " помещение" под крышкой Топаса куда вываливается все . добро из канализационной трубы . Нажали кнопочку на унитазе , нырнуло, подхваченное водой ( примерно четырьмя литрами) добро в канализационную трубу и вынырнуло — плюх- все это дело аккурат в приемную камеру. Вот, уже легче . Уже что то понятно. Ну и так от раза к разу от захода к заходу плюх да плюх. а тут еще и хозяйка посуду помыла — водичка слилась все туда же, куда и плюх, в приемную камеру. То есть в приемной камере постепенно накапливаются все канализационные стоки из дома. Чтоб им там не скучно было Топас их там активно будоражит, перемешивает и тревожит своими воздушными струями — во время накапливания стоков в приемном отсеке все бурлит и клокочет . А включается подача этих воздушных струй, как и все в Топасе, автоматически. Когда? Тогда, когда поплавок — лягушка внутри приемной камеры опущен .

То есть пока не поднялся, не всплыл поплавок в приемной камере Топаса до тех пор на дне приемной камеры активно бурлит. А там на дне этой камеры лежит примерно полуметровый кусок 110 (толстой) канализационной трубы в которой насверлено полно мелких дырочек из которых с напором вырывается воздух — вот он то и заставляет постоянно бурлить стоки постепенно заполняющейся приемной камеры. А откуда воздух под напором в приемную камеру? А из компрессора , который воткнут в розетку обозначенную номером 2 ( компрессор , обозначенный на фото как 2) .

Но не только в приемную камеру гонит воздушные струи этот 2-ой компрессор, еще он гонит воздух и в камеру, которая расположена по диагонали от приемной — в ту камеру из которой "на улицу" выводит очищенную воду сливная труба Топаса — камера называется умными словами " Вторичный отстойник".

Там, во вторичном отстойнике , должно булькать тогда, когда булькает в приемной камере (и в ней не набралось еще много стоков) и когда работает , включенная повисшим вниз поплавком, вторая розетка и компрессор, подключенный к ней. Теперь что то понятно про первую диагональ Топаса — "приемная камера — вторичный отстойник". Вторая диаганаль Топаса образуется еще двумя камерами и , по названию этих камер, получает от меня прозвище — "аэротенк — стабилизатор ила". Какая из двух камер диагонали аэротенк?

Та, что имеет одну общую стенку с приемной камерой — в ней , в этом аэротенке, еще в углу такой заметный длиннющий ёршик прикреплен (ёршик по умному называют устройство сбора неперерабатываемых частиц или волосоуловитель ). Соответственно по диагонали от аэротенка — стабилизатор ила.

Так вот, когда работает второй компрессор, когда бурлит в диагонали приемная камера — вторичный отстойник , тогда же еще и по прозрачному шлангу перекачивается мутная вода "вдоль второй диагонали" — из аэротенка в стабилизатор ила. И тогда же, туда же, в стабилизатор ила идет перекачка и из вторичного отстойника. Значит в аэротенке и во вторичном отстойнике уровень воды уменьшается, а в стабилизаторе ила прибавляется , а излишки переливаются (через еле заметную прорезь в общей стенке )из стабилизатора ила опять в приемную камеру. Вот если при "упавшем" поплавке все так и происходит, то в е хорошо и правильно работает в этой полуфазе работы Топаса ( по умному эта полуфаза работы называется Обратный цикл или Фаза рециркуляции). Вот, уже через половину знаний прорвались . Ну а пока мы "прорывались через половину знаний" в приемную камеру в е плюх да плюх и так много наплюхало, что поплавок поднялся вверх " во весь рост" и из за этого электричество Топаса переключилось со второй розетки на розетку первую. Тут же, естественно, выключился ( и стал остывать , отдыхать перед следующим своим включением) второй компрессор и включился первый. Так ,на наших глазах, произошло переключение Топаса с обратной фазы ( фазы рециркуляции) на прямую фазу . Первый компрессор заставляет булькать диагональ аэротенк — стабилизатор ила. ( на дне аэротенка тоже лежит толстая канализационная труба со множеством дырок из которых под напором идет воздух, качаемый , теперь уже первым компрессором). В это же время , по прозрачному шлангу стоки обязаны не спеша перекачиваться из приемной камеры в аэротенк.

Через некоторе время из аэротенка начнется перекачка во вторичный отстойник Значит в приемной камере постепенно уровень стоков теперь будет уменьшаться , зато будет возрастать уровень в булькающем аэротенке и во вторичной камере. Приход новой порции воды во вторичный отстойник из аэротенка заставляет старую порцию ,уже очищенной воды, начать выливаться через сливную трубу топаса " на улицу".

Ну да, точно, этот процесс — прямая фаза ( прямой цикл) будет продолжаться до тех пор, пока стоков в приемной камере не станет меньше настолько, что поплавок опять повиснет вниз . После этого все повторится и теперь уже на отдых "уйдет " первый компрессор. Ну и так далее , одна фаза будет сменять другую и топас будет чистить канализационные стоки. Все понятно. А что перекачивает воду? Какие такие насосы понапиханы в Топасе? О! Это целый физический эксперимент, а не насос. Называется такой насос в Топасе — Аэрлифт.

Общий принцип работы аэрлифта объясню так — если взять с двух сторон открытую трубку, поставить ее стоймя в сосуд с водой так, чтобы один открытый торец высовывалась выше поверхности воды в сосуде, а второй был под водой на дне и потом ,каким то образом ,начать качать в подводный торец трубы воздух то воздух , поднимаясь по трубке вверх, захватит с собой и воду и начнет ее качать из открытого конца трубки вон. Такими аэлифтами качает Топас все и везде из камер в камеру. Таких аэролифтов в Топасе я насчитал четыре штуки. Самым главным в Топасе назначен насос — аэрлифт, который установлен в приемной камере, тот самый который качает из нее в аэротенк во время прямого цикла(фазы), когда поплавок поднят ( много стоков). Еще два аэрлифта стоят в аэротенке и качают , один из аэротенка в стабилизатор ила — когда работает второй компрессор( когда в аэротенке не бурлит) , а второй из аэротенка во вторичный отстойник — когда работает первый компрессор ( когда бурлит в аэротенке). Последний аэролифт установлен в стабилизаторе ила и предназначен для периодической откачки этого самого ила из Топаса во время работы первого компрессора ( когда бурлит в аэротенке). И это понятно. Ну и самое простое. Как воздух от компрессоров поступает к аэрлифтам и к тем полуметровым трубам с дырками на дне приемной камеры и аэротенка (они называются аэратор)? Очень просто — весь воздух из отверстия выхода компрессора , через короткий резиновый патрубок, идет в пластиковый распределительный коллектор, от которого, в свою очередь, распределяется тонкими прозрачными шлангами к аэротенкам и толстым гофрированным аэратору. Ну с толстыи гофрированными все понятно. Толстый гофрированный от коллектора второго компрессора идет, конечно, к аэратору на дне приемной камеры ( работает второй компрессор — бурлит в приемной камере) Толстый гофрированный от коллектора первого компрессора, само собой, идет к аэратору на дне аэротенка ( работает первый компрессор бурлит на дне аэротенка). А куда и какой идут тонкие шланги от коллекторов компрессоров? Посмотрим ( и подумав еще и сообразим) . От коллектора второго компрессора уходят три тонких шланга.

Что у нас там за аэролифты должны работать от второго компрессора? Тот аэрлифт, что стоит в аэротенке и качает в стабилизатор ила. Значит один штуцер на коллекторе второго компрессора для него. Лезу в Топас. Проверяю. Точно , на третий — самый последний на втором коллекторе жиклер надета трубка второй конец которой надет на аэролифт аэротенк- стабилизатор ила. На второй — средний жиклер второго коллектора надет шланг идущий куда то в правый нижний угол аэротенка — подозреваю, разгонять ил от входов аэрлифтов, расположенных в аэротенке ( кто точно знает назначение этого шланга — напишите). От самого первого жиклера второго коллектора шланг идет во вторичный отстойник — разгонять ил там ( бульбулятор вторичного отстойника , видимо, это называется). Все , с жиклерами второго компрессора разобрались.

От коллектора первого компрессора уходят четыре тонких шланга.

Какие аэрлифты работают от первого компрессора? Главный аэрлифт- что в приемной камере стоит. Значит один штуцер на коллекторе первого компрессора для него. Тот аэрлифт, что в аэротенке стоит и качает во вторичный отстойник. Значит еще один штуцер на коллекторе первого компрессора для него. Аэрлифт , который стоит в стабилизаторе ила и которым начинают откачивать этот самый ил из Топаса( предварительно вынув пробку закрывающую шланг). Значит еще один штуцер на коллекторе первого компрессора для него. Непонятным осталось назначение 2-х шлангов от коллектора второго компрессора. Опять лезем смотреть в Топас. Точно, самый первый, самый близкий к выходу из компрессора жиклер присоединен к трубке главного аэрлифта (аэрлифт еще называют мамут насос). А вот следующий- второй жиклер подсоединен к трубке, которая идет в приемную камеру почти туда же, куда и трубка от первого жиклера, но не к трубке главного аэролифта она присоединена, а к трубке, которая нужна, чтоб разгонять от заборного отверстия главного аэрлифта все, что может мешать его работе. Мало того, для этой же цели главный аэрлифт не просто стоит в приемной камере, а установлен еще и внутри так называемого фильтра грубых фракций. То есть внутри толстой (110) канализационной трубы в которой насверлено много много мелких отверстий. Вот и трубка от второго жиклера идет внутрь этого фильтра грубых фракций — бульбулировать там и разгонять все, что мешает. От 3-го жиклера первого коллектора — к аэролифту аэротенк — вторичный отстойник. Ну и от 4-го жиклека к аэролифту в стабилизаторе ила.

По моему я выпотрошил его весь, этот Топас. Заодно и вспомнил , а главное, теперь еще и записал — записал и для вас и для себя тоже. ( кстати, любопытная мысль, почему бы на форуме каждому из нас не иметь возможность вести собственную записную книжку? Мне бы наверняка пригодилась) Поверьте, намного проще прочитать и вспомнить, чем каждый раз разбираться во всем этом вновь и вновь . Теперь вся конструкция понятна. На самом деле уже примерно понятны и самые "тонкие" места этой конструкции — те, где может засориться, застрять, отказать и тп. Однако "изобретать велосипед" не станем. Изучим рекомендации производителя о том как именно следует обслуживать Топас. Но изучим уже не как ничего непонимающие "болванчики" , а как люди, понимающие, что делают. Но дальнейшее, с вашего позволения, позднее.

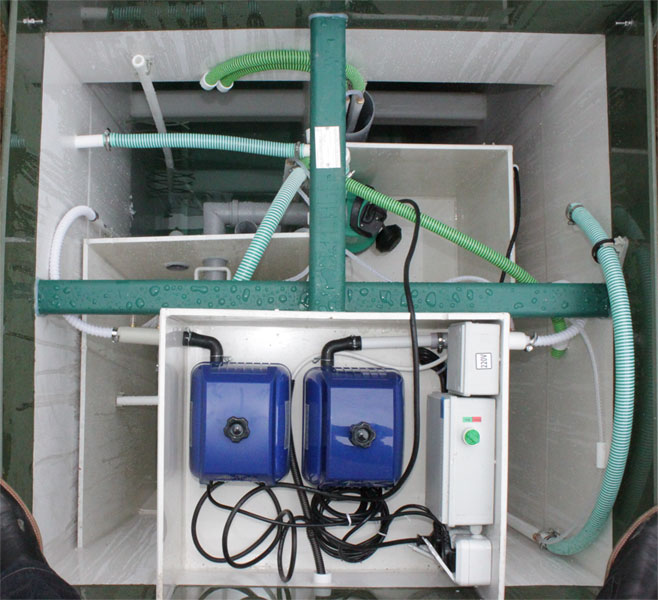

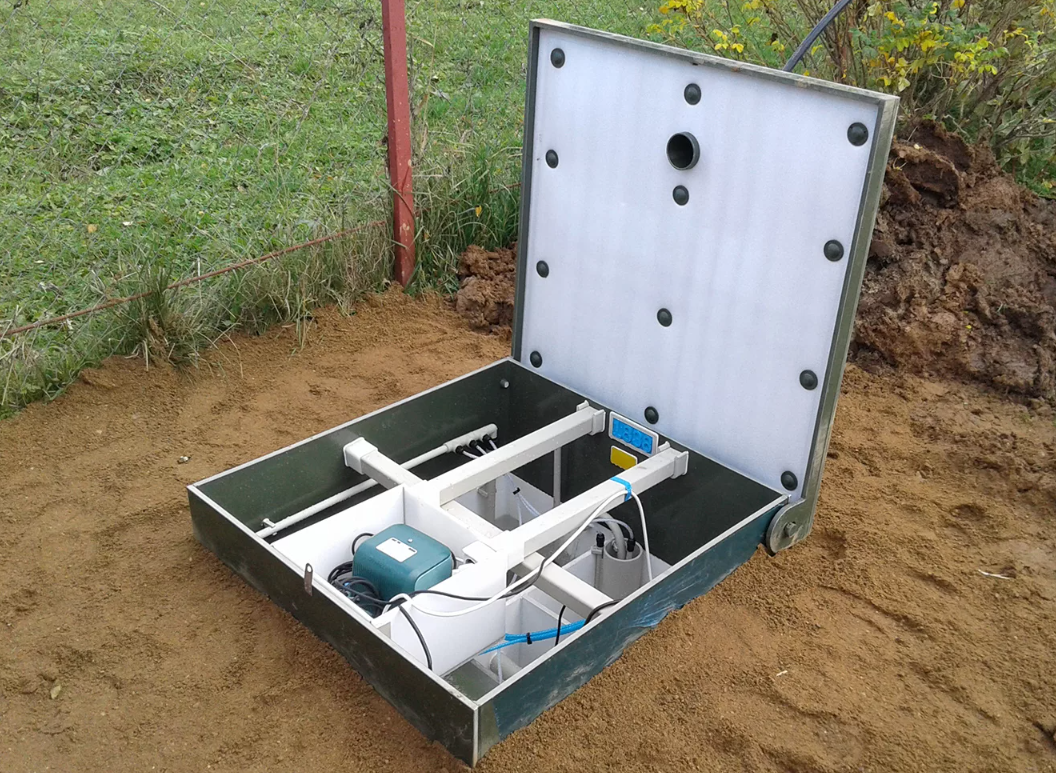

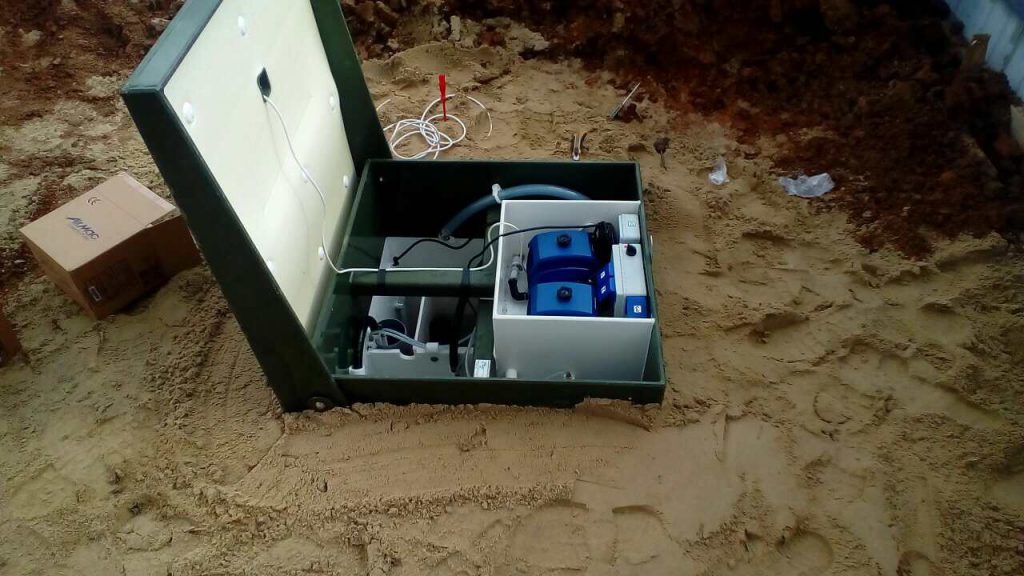

Как работают септики «Топас 5» с двумя компрессорами

В этой статье мы рассмотрим, как работают септики «Топас 5» с двумя компрессорами. Данные изделия эффективно превращают канализационные стоки в чистую воду.

Вообще, выгребные ямы на загородных участках уже практически повсеместно заменяются на станции глубокой биологической очистки. Они избавляют владельцев от массы забот вроде неприятного запаха, санитарных проблем со скважиной или колодцем с питьевой водой. Важно только знать, когда требуется сделать профилактику и как часто нужно техническое обслуживание — с этим мы сегодня тоже разберемся.

5% скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод: BLOG Смотреть все септики

Модели и характеристики

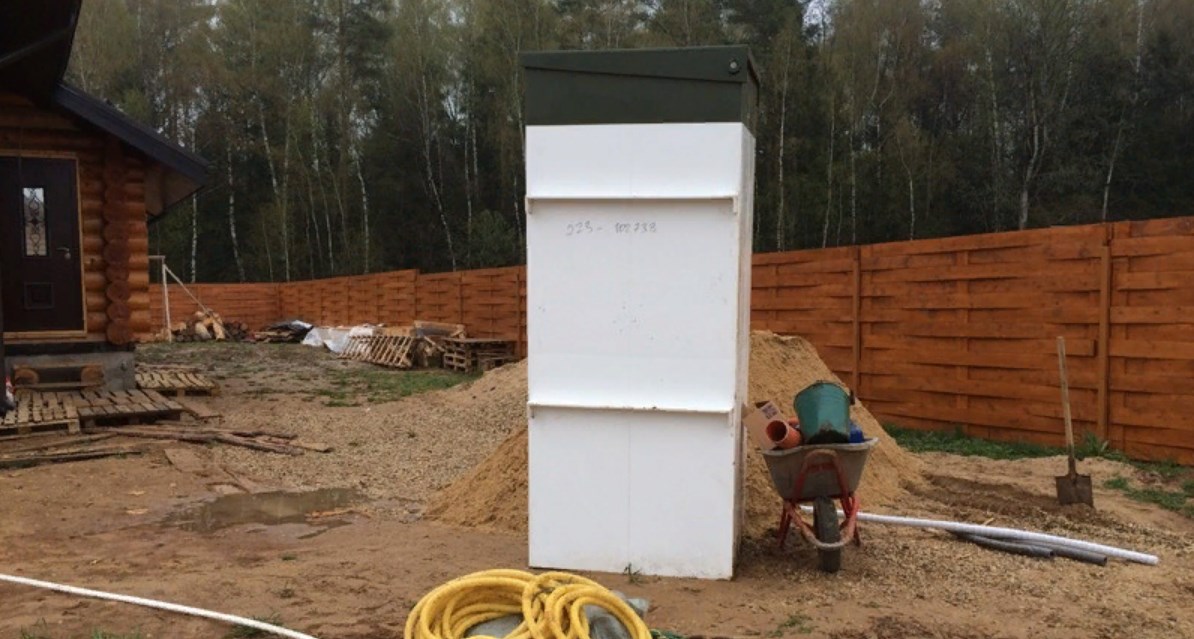

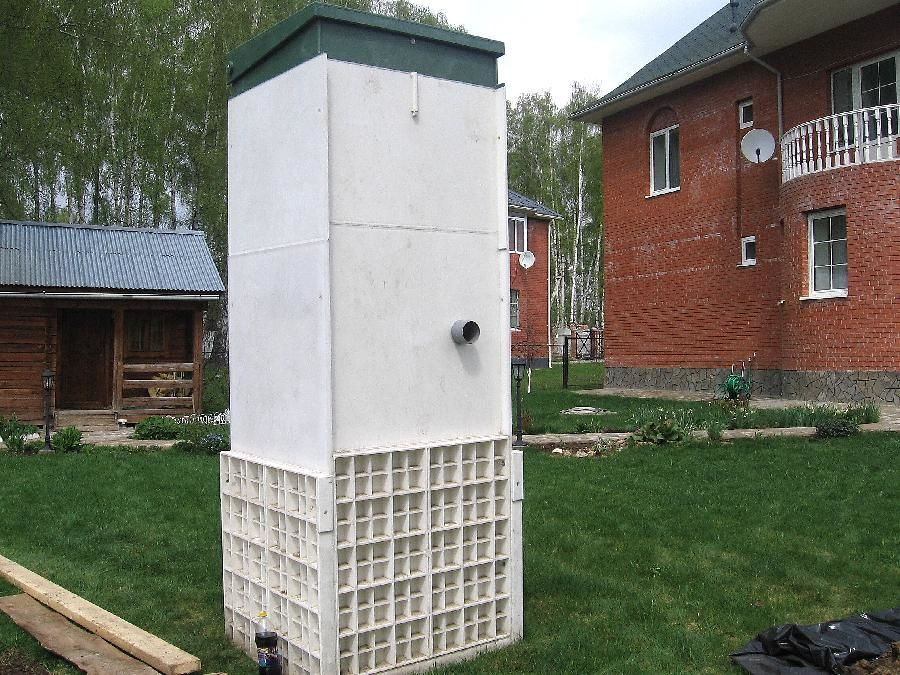

Сначала об общих параметрах. Модель «Топас 5» рассчитана на эксплуатацию семьей, состоящей из пяти человек (по типовому объему сточных вод).

Септик способен эффективно работать круглый год и принимать слив от 2 раковин, 1 унитаза и душевой кабины. В ассортименте есть четыре модификации, различающиеся высотой.

— 2,5 м. — 3,1 м. — 2,6 м. — 3,1 м.

Значение длины у всех моделей одинаково, оно составляет 1,1 метра. Небольшие размеры дают возможность установить станцию на ограниченном пространстве, лишь бы была возможность сделать котлован требуемой глубины.

Септик «Топас 5» способен «переварить» залповый сброс до 220 л, всего за одни сутки в нем перерабатывается до кубометра стоков. При непрерывной работе электрооборудование потребляет не более 1,5 кВт.

Общим для серии является корпус из прочного полипропилена. Материал обеспечивает надежное функционирование даже при серьезных подвижках грунта (морозном пучении и пр.), устойчивость к воздействию воды и химических элементов, которые могут оказаться в стоках.

Врезка труб предполагается на уровне до 800 мм от поверхности. Если планировка инженерных сетей требует более глубокой их укладки, подойдет модификация Long (допустимая глубина 800–1400 мм).

Вертикальные габариты септика увеличены за счет удлиненной горловины, в остальном механизм остался прежним. Индекс «Пр» означает комплектацию дренажным насосом для принудительного отвода воды вместо самотечного в остальных модификациях.

Вес всей конструкции с добавлением новых элементов увеличивается с базовых 250 кг до 310 кг у «Лонг Пр». Глубина котлована должна составлять на 100–200 мм больше высоты корпуса, чтобы была возможность сделать песчаную подушку.

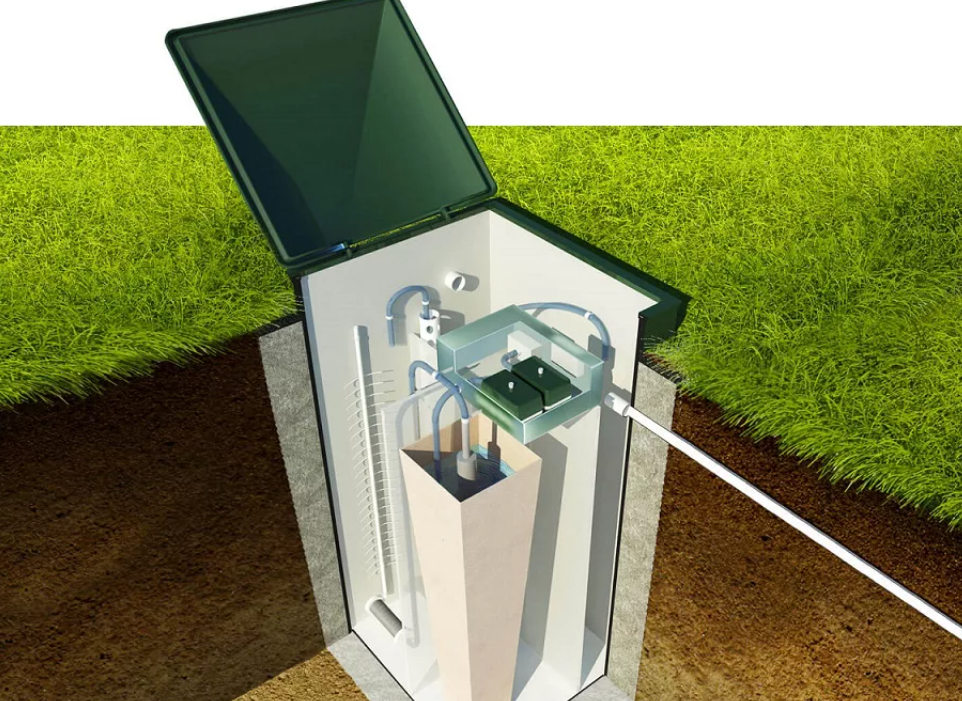

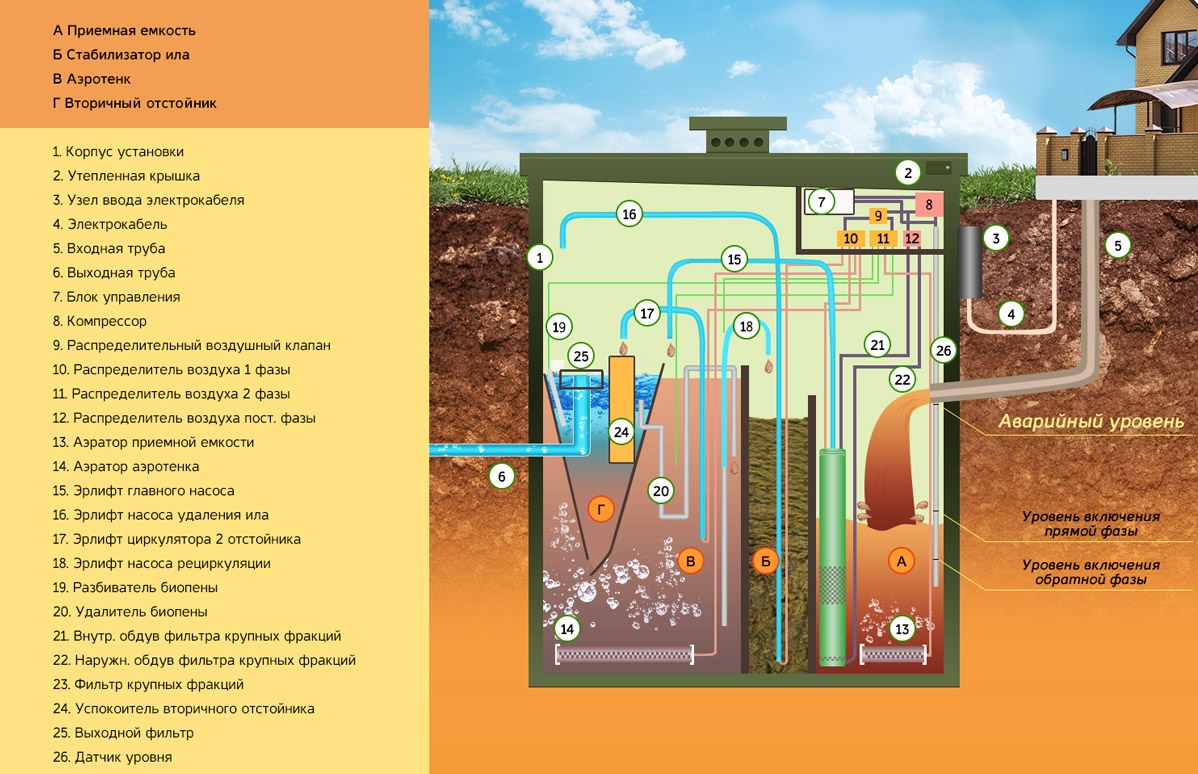

Принцип работы и устройство

Септик сконструирован так, чтобы поэтапно очищать сточные воды вплоть до 98%. Это становится возможным благодаря пошаговой обработке загрязненной массы при помощи специализированных бактерий, активно разлагающих органику.

Последовательность обработки стоков:

1. Грязная вода попадает в приемную камеру. Там расположены фильтры, разделяющие массу на отдельные фракции.
2. Насос перекачивает воду в аэротэнк. На этом этапе она перемешивается с активным илом, начинается очистка под воздействием аэробных бактерий. Благоприятная среда создается за счет принудительного насыщения воздухом. Последнее позволяет обойтись без добавления бактерий в процессе эксплуатации, культура микроорганизмов развивается сама по себе.
3. Очищенная масса перекачивается в отстойник. Там происходит оседание ила, отстаивание воды, которая удаляется из резервуара самотеком или при помощи дренажного насоса.

Иловая масса периодически перекачивается обратно в аэротэнк для возобновления и поддержания реакции разложения органики. Постепенно ее объем увеличивается настолько, что для продолжения эффективной работы септика требуется выкачка. Ил совершенно безвреден для окружающей среды, поэтому его часто используют в качестве удобрения на огороде, в саду.

5% скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод: BLOG Смотреть все септики

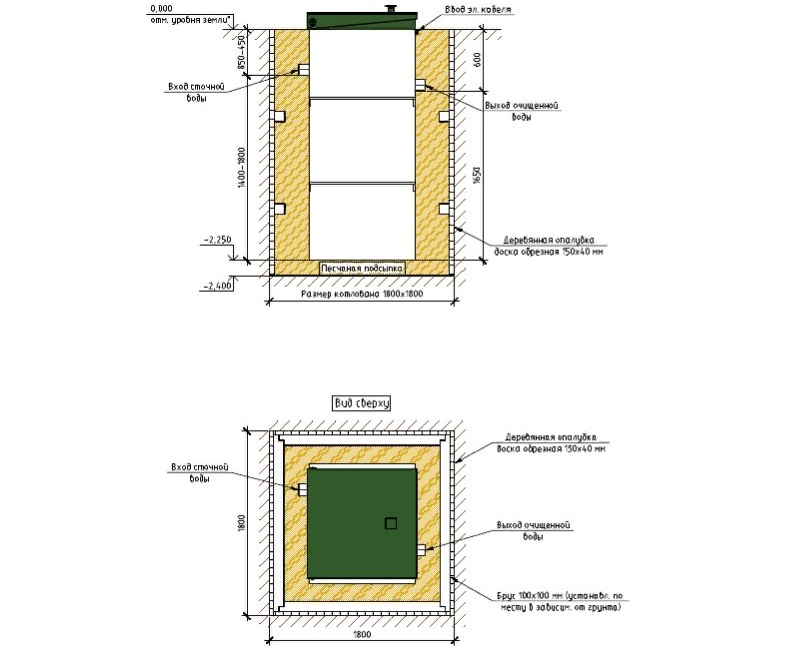

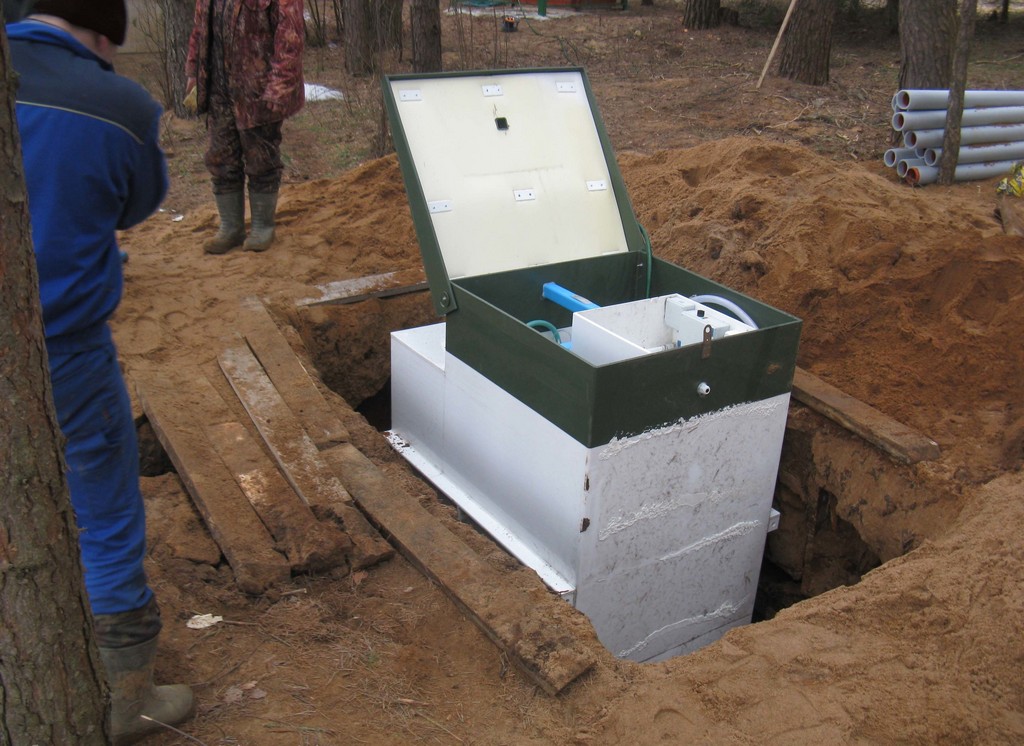

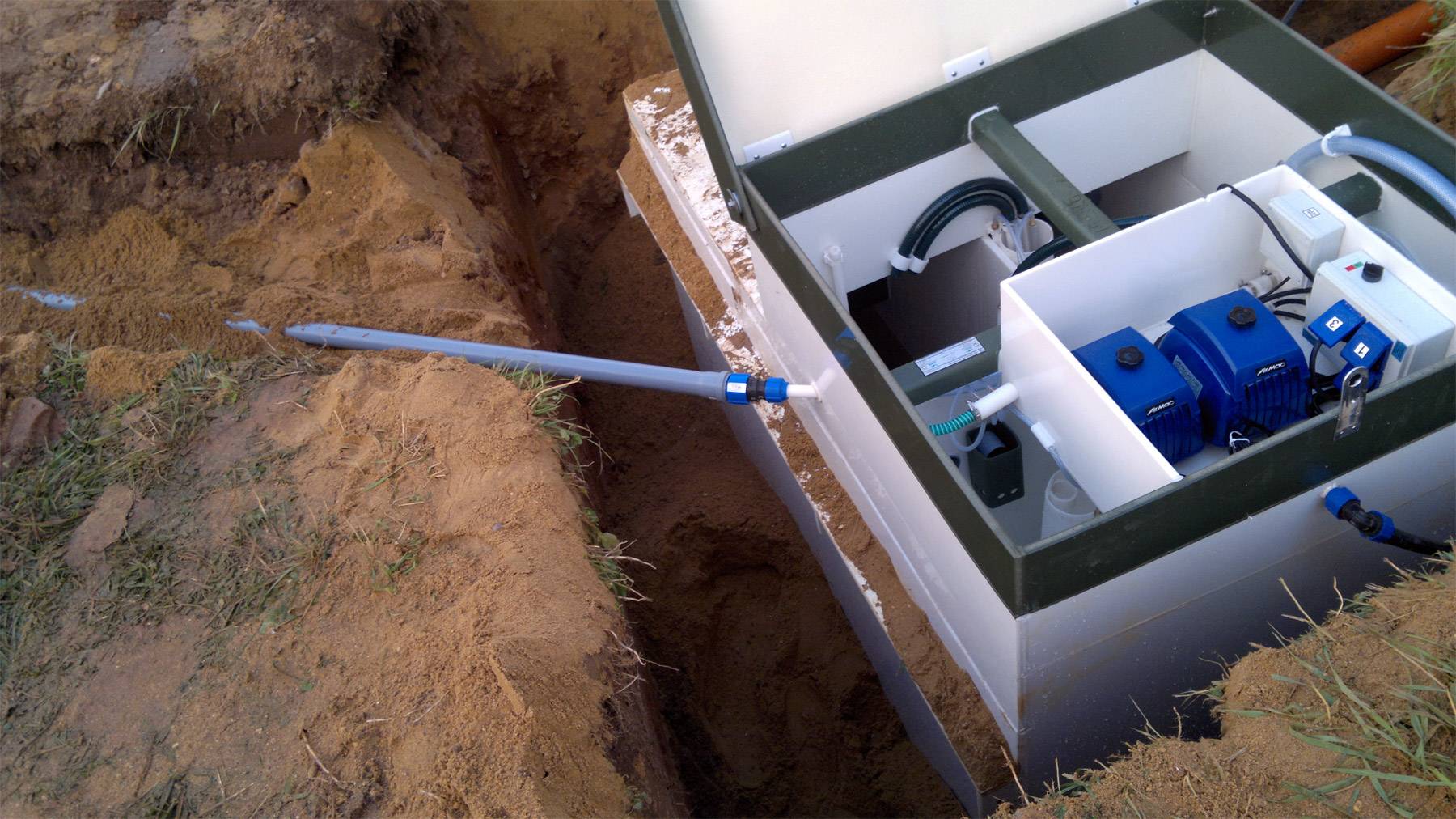

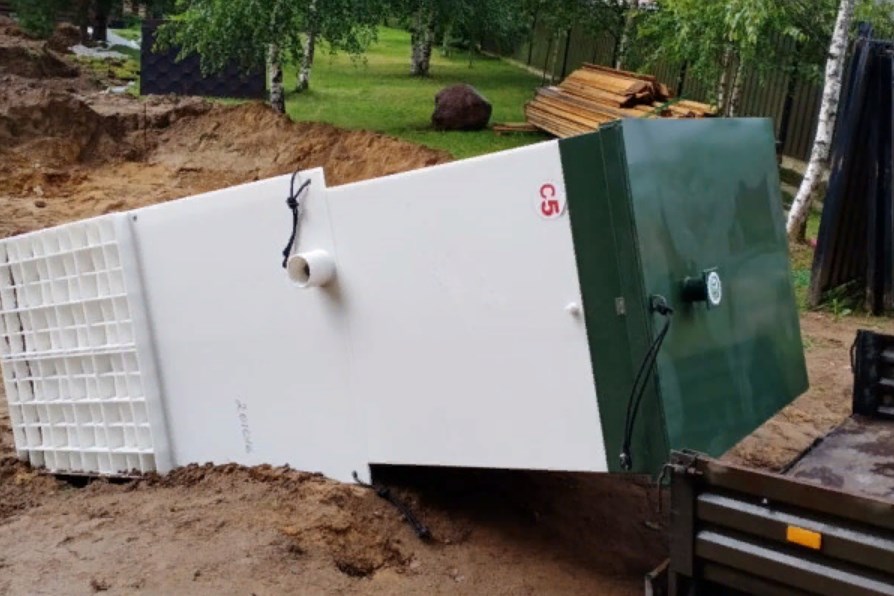

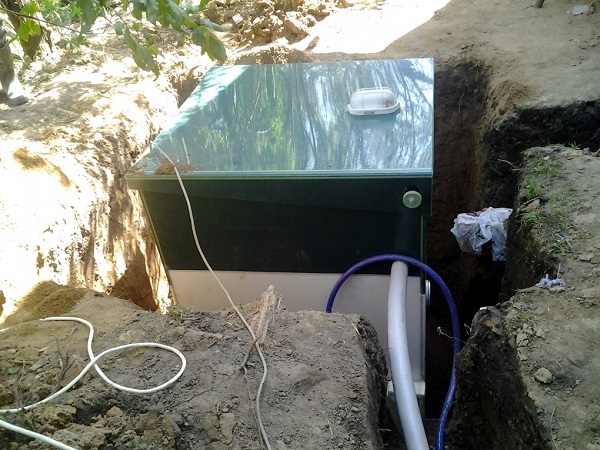

Особенности монтажа

Единственная сложность установки станций биологической очистки — это вырыть котлован нужной глубины. Работу проще выполнить экскаватором, хотя 2,5–3 метра можно выкопать и вручную.

На внешней части корпуса нет деталей, мешающих установке в яму. Последнюю лучше укрепить при помощи опалубки из досок, чтобы исключить самопроизвольное осыпание стенок. На дно требуется уложить слой песка высотой 100–150 мм, который будет компенсировать давление снизу.

1. Постепенно засыпать вокруг септика песок и одновременно заливать в него воду. Благодаря такому подходу будет исключена деформация пластикового корпуса.
2. Врезать трубы «по месту» на требуемой глубине. Отвести коммуникации в направлении дома, подсоединив к заранее выведенному наружу отрезку.
3. Подключить электричество. Рекомендуется прокладывать кабель в металлической трубе, за счет которой он будет защищен от случайных механических повреждений.

Остается включить насос и проверить работоспособность станции. Поручать процедуру желательно специалистам с профильным опытом. Они заодно проверят, правильно ли собрана конструкция — как подключены компрессоры, корректно ли закреплены патрубки и т.д.

То же относится к ремонту из-за ошибок владельца при эксплуатации и/или обслуживании. Например, если происходит перелив из приемного резервуара.

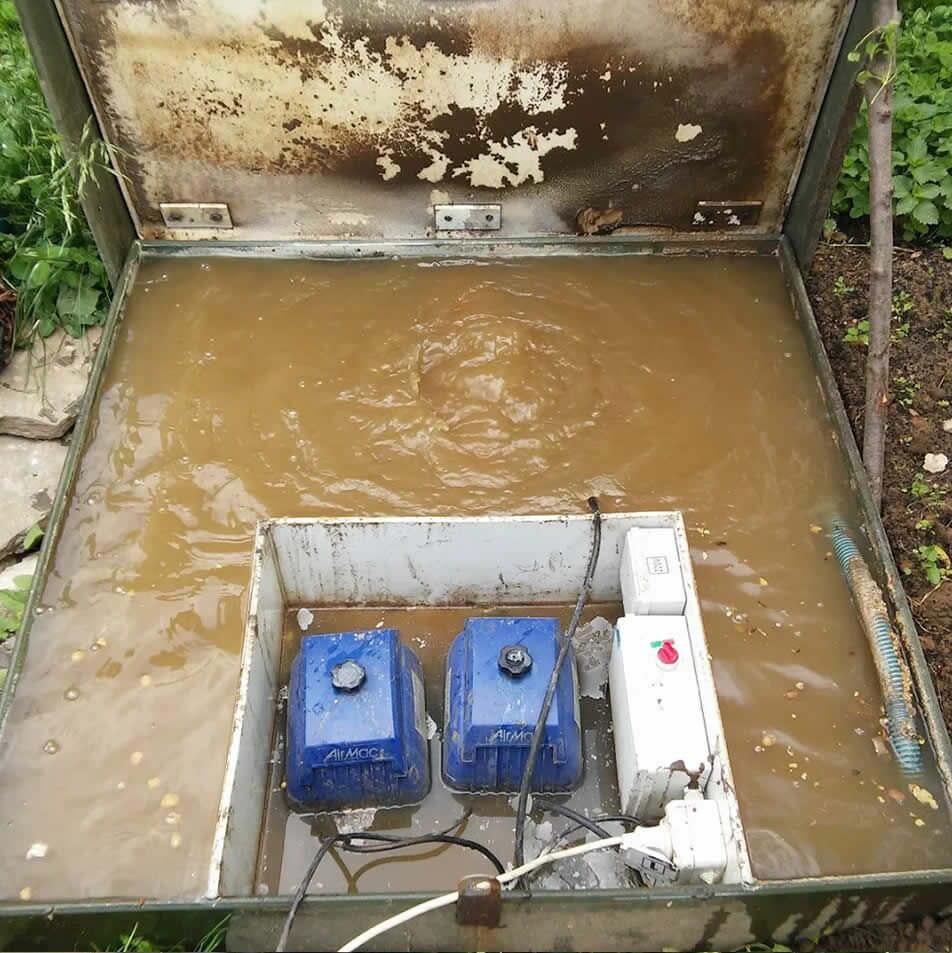

Происходит это по причине поломки насоса или эрлифта, из-за промерзания отводящей трубы, иногда после ее закупорки вследствие неправильного выбора угла наклона. Проблема решается заменой вышедшего из строя узла, чисткой контактов от окислов, неизбежно появляющихся во влажной среде внутри корпуса септика. Неприятные запахи из него не относятся к поломкам, просто пришла пора почистить емкость от избытка иловой массы и неорганического мусора.

Кстати, септики серии «Топас» сигнализируют о серьезных поломках специальным индикатором. Он расположен на панели управления рядом с выключателями.

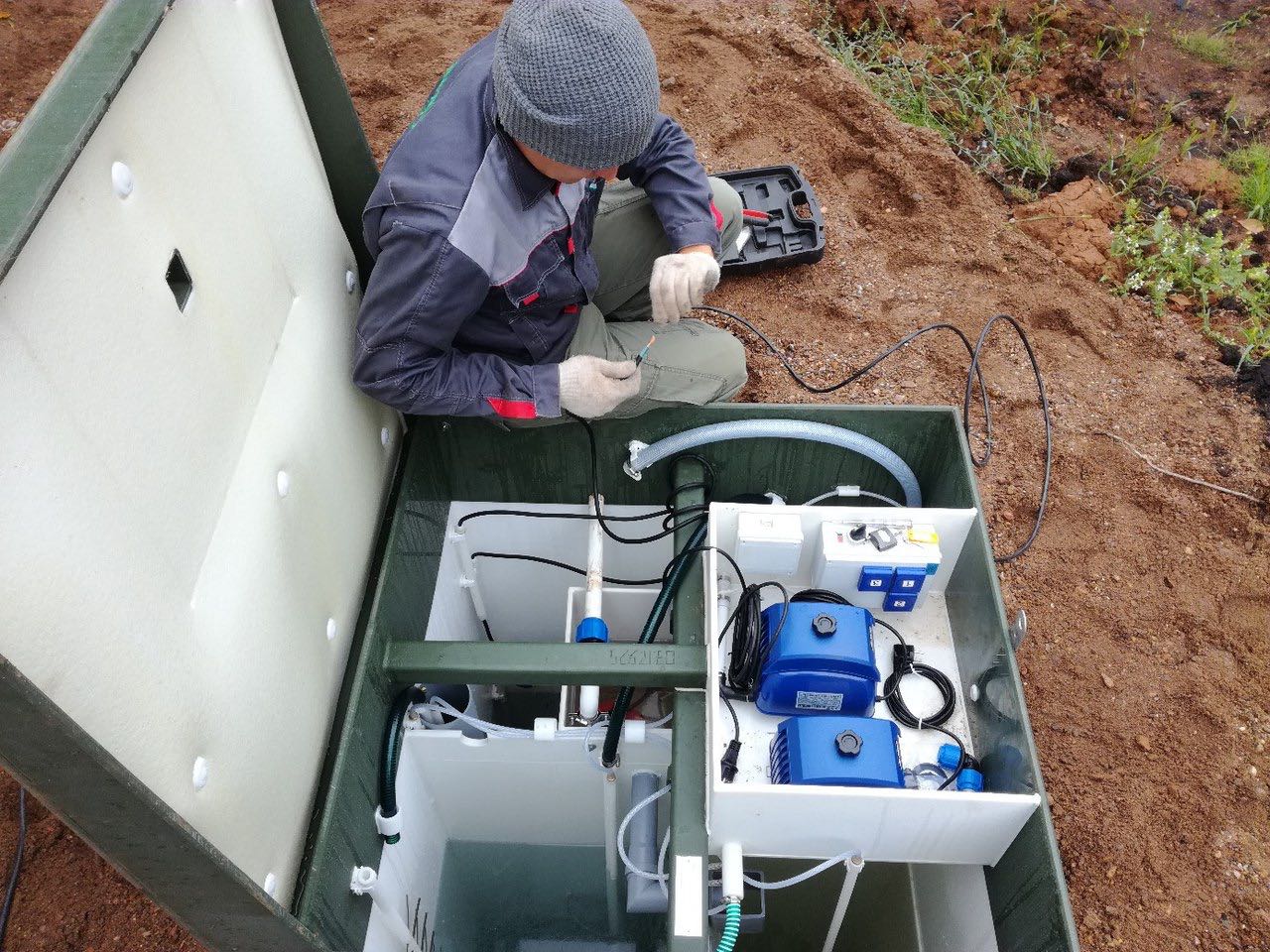

Обслуживание септика

Особого вмешательства в конструкцию от владельца не требуется. Но обслуживать станцию надо регулярно, чтобы продлить срок службы механизмов и избавить себя от аварийных ситуаций.
