Сколько воды проходит через трубу 15 мм в час

Какая проходимость, расход воды из труб диаметром 1/2", 3/4", 1", 1.25" дюймов из водопровода в час?

Сколько выбежит воды за час из водопровода если открыта труба:

-Три четверти дюйма

-Дюйм с четвертью

Вот как бы знать еще и давление для воды. Но значит будем приводить значение для большинства вариантов величин давления в системе.

Пропускная способность любых труб напрямую зависит от их сечения. Во внимание берется конечно же внутренний диаметр. Для расчетов можно пользоваться вот этой готовой таблицей данных пропускной способности труб диаметром от 15 мм. до 100 мм. при различном давлении воды в водопроводе. Ведь как известно, вода может бежать и самотеком и нагнетаться насосами, а это даст совершенно разные результаты на выходе (имею ввиду количественный результат)

А вот вам таблица для перевода дюймовой маркировки труб (как указано в условии вопроса) в миллиметровую —

Вот еще довольно полезное видео о пропускной способности труб, вентиляционных, водопроводных и труб отопления.

Почему я задавал такой вопрос, да потому что ходили слухи, что вот если горводоканал поймают человека который поливает свой огород из шланга не имея счётчика на воду, то посчитают расход по сечению того самого шланга или ввода в дом/двор и предъявят счёт на оплату с начала огородного сезона, а его они считают хорошо с мая месяца, каждый день за исключения дождливых.

Так вот я специально поинтересовался, а сколько же будет таковым расход воды из шланга или трубы по её сечению.

И мне дали вразумительный ответ.

Так вот при течении самотёком! из труб будет расход следующий.

Труба пол дюйма — 1.1 куб в час

Труба три четверти дюйма (самая распространённая на вводах и поливных шлангах) — 2 куба в час

Труба дюймовая — 3 куба в час

и это при самотёке.

Если же в водопроводной системе существует давление от 1.5 до 6 единиц, то это значение вам помножат ещё на это производное.

То есть вы можете получить значение в расходе воды к примеру со шланги три четверти в от 3 до 12 кубов в час — именно такое количество воды может вытечь с вашего шланга за час.

теперь посчитайте сумму санкций и подумайте, а может поставить счётчик или если это невозможно, заключить договор с водоконалом на оплату полива согласно размера участка, сумма за полив сотки огорода весьма подъёмная, а сада и того меньше, чем рисковать и потом охать.

На мой взгляд тут можно говорить лишь об ориентировочных цифрах, потому что для точного расчёта необходимо учитывать целый ряд факторов, помимо диаметра трубы.

И более того точные расчёты могут быть абсолютно индивидуальны, потому что учитывается длительность эксплуатации труб.

За годы эксплуатации на внутренней поверхности труб появляются различные отложения (известковые, или ржавчина) те самые отложения сужают внутренний диаметр трубы и расход уже иной.

Так же важно учитывать:

Какое давление в трубопроводе, чем больше давление тем больше воды она может пропустить, то есть больше расход даже при одинаковом диаметре.

Количество изгибов, поворотов, разветвлений на трубопроводе и это влияет на расход.

Материал изготовления труб, тут учитывается степень шероховатости внутренней поверхности труб, так у труб ПП она меньше чем у стальных труб.

Толщина стенок трубы, даже при одинаковом наружном диаметре внутренний диаметр может быть разным в зависимости от толщины стенок трубы.

Ну и плюс надо учитывать через что рассчитывается расход, так к примеру диаметр отверстия крана меньше диаметра трубы на которую он установлен.

Максимальный расход воды через трубу таблица

Как рассчитать расход воды по диаметру трубы – теория и практика

Как несложным путем высчитать расход воды по диаметру трубы? Ведь обращение к коммунальщикам с предварительно составленной схемой всех водопроводных коммуникаций в районе дело довольно хлопотное.

Зачем нужны подобные расчеты

При составлении плана по возведению большого коттеджа, имеющего несколько ванных комнат, частной гостиницы, организации пожарной системы, очень важно обладать более-менее точной информацией о транспортирующих возможностях имеющейся трубы, беря в учет ее диаметр и давление в системе. Все дело в колебаниях напора во время пика потребления воды: такие явления довольно серьезно влияют на качество предоставляемых услуг.

Кроме того, если водопровод не оснащен водосчетчиками, то при оплате за услуги коммунальных служб в расчет берется т.н. «проходимость трубы». В таком случае вполне логично выплывает вопрос о применяемых при этом тарифах.

При этом важно понимать, что второй вариант не касается частных помещений (квартир и коттеджей), где при отсутствии счетчиков при начислении оплаты учитывают санитарные нормы: обычно это до 360 л/сутки на одного человека.

От чего зависит проходимость трубы

От чего же зависит расход воды в трубе круглого сечения? Складывается впечатление, что поиск ответа не должен вызывать сложностей: чем большим сечением обладает труба, тем больший объем воды она сможет пропустить за определенное время. При этом вспоминается также давление, ведь чем выше водяной столб, тем с большей скоростью вода будет продавливаться внутри коммуникации. Однако практика показывает, что это далеко не все факторы, влияющие на расход воды.

Кроме них, в учет приходится брать также следующие моменты:

1. Длина трубы. При увеличении ее протяженности вода сильнее трется об ее стенки, что приводит к замедлению потока. Действительно, в самом начале системы вода испытывает воздействие исключительно давлением, однако важно и то, как быстро у следующих порций появится возможность войти внутрь коммуникации. Торможение же внутри трубы зачастую достигает больших значений.
2. Расход воды зависит от диаметра в куда более сложной степени, чем это кажется на первый взгляд. Когда размер диаметра трубы небольшой, стенки сопротивляются водному потоку на порядок больше, чем в более толстых системах. Как результат, при уменьшении диаметра трубы снижается ее выгода в плане соотношения скорости водного потока к показателю внутренней площади на участке фиксированной длины. Если сказать по-простому, толстый водопровод гораздо быстрее транспортирует воду, чем тонкий.
3. Материал изготовления. Еще один важный момент, напрямую влияющий на быстроту движения воды по трубе. К примеру, гладкий пропилен способствует скольжению воды в гораздо больше мере, чем шероховатые стальные стенки.
4. Продолжительность службы. Со временем на стальных водопроводах появляется ржавчина. Кроме этого для стали, как и для чугуна, характерно постепенно накапливать известковые отложения. Сопротивляемость водному потоку трубы с отложениями гораздо выше, чем новых стальных изделий: эта разница иногда доходит до 200 раз. Кроме того, зарастание трубы приводит к уменьшению ее диаметра: даже если не брать в расчет возросшее трение, проходимость ее явно падает. Важно также заметить, что изделия из пластика и металлопластика подобных проблем не имеют: даже спустя десятилетия интенсивной эксплуатации уровень их сопротивляемости водным потокам остается на первоначальном уровне.
5. Наличие поворотов, фитингов, переходников, вентилей способствует дополнительному торможению водных потоков.

Все вышеперечисленные факторы приходится учитывать, ведь речь идет не о каких-то маленьких погрешностях, а о серьезной разнице в несколько раз. В качестве вывода можно сказать, что простое определение диаметра трубы по расходу воды едва ли возможно.

Новая возможность расчетов расхода воды

Если использование воды осуществляется посредством крана, это значительно упрощает задачу. Главное в таком случае, чтобы размеры отверстия излияния воды были намного меньше диаметра водопровода. В таком случае применима формула расчета воды по сечению трубы Торричелли v^2=2gh, где v — быстрота протекания сквозь небольшое отверстие, g — ускорение свободного падения, а h — высота столба воды над краном (отверстие, имеющее сечение s, за единицу времени пропускает водный объем s*v). При этом важно помнить, что термин «сечение» применяется не для обозначения диаметра, а его площади. Для ее расчета используют формулу pi*r^2.

Если столб воды имеет высоту в 10 метров, а отверстие – диаметр 0,01 м, расход воды через трубу при давлении в одну атмосферу вычисляется таким образом: v^2=2*9.78*10=195,6. После извлечения квадратного корня выходит v=13,98570698963767. После округления, чтобы получить более простой показатель скорости, получается 14м/с. Сечение отверстия, имеющее диаметр 0,01 м, вычисляется так: 3,14159265*0,01^2=0,000314159265 м2. В итоге выходит, что максимальный расход воды через трубу соответствует 0,000314159265*14=0,00439822971 м3/с (немного меньше, чем 4,5 литра воды/секунду). Как можно увидеть, в данном случае расчет воды по сечению трубы провести довольно просто. Также в свободном доступе имеются специальные таблицы с указанием расходы воды для самых популярных сантехнических изделий, при минимальном значении диаметра водопроводной трубы.

Как уже можно понять, универсального несложного способа, чтобы вычислить диаметр трубопровода в зависимости от расхода воды, не существует. Однако определенные показатели для себя вывести все-же можно. Особенно это касается случаев, если система обустроена из пластиковых или металлопластиковых труб, а потребление воды осуществляется кранами с малым сечением выхода. В отдельных случаях такой метод расчета применим на стальных системах, но речь идет прежде всего о новых водопроводах, которые не успели покрыться внутренними отложениями на стенках.

[content-egg module=GdeSlon template=compare]

Расход воды через трубу: возможен ли простой расчет?

Возможен ли сколь-нибудь простой расчет расхода воды по диаметру трубы? Или единственный способ — обращаться к специалистам, предварительно изобразив подробную карту всех водопроводов в округе?

Ведь гидродинамические расчеты крайне сложны…

Наша задача — выяснить, сколько воды может пропустить эта труба

Для чего это нужно?

1. При самостоятельном расчете водопроводных систем.

Если планируется строить большой дом с несколькими гостевыми ваннами, мини — гостиницу, продумывать систему пожаротушения — желательно знать, какое количество воды может поставить труба заданного диаметра при определенном давлении.

Ведь значительное падение напора в пиках потребления воды едва ли порадует жильцов. Да и слабая струйка воды из пожарного шланга скорее всего будет бесполезна.

1. В отсутствие водосчетчиков коммунальные службы обычно выставляют счет организациям «по проходимости трубы».

Как любые разумные люди, мы склонны считать деньги. Если платим — то хотим знать, за что и по каким тарифам, не так ли?

Обратите внимание: второй сценарий не затрагивает квартиры и частные дома. Если нет водосчетчиков, коммунальники берут оплату за воду согласно санитарных норм. Для современных благоустроенных домов это не более чем 360 литров на человека в сутки.

Нужно признать: водосчетчик сильно упрощает отношения с коммунальными службами

Факторы, влияющие на проходимость трубы

Что влияет на максимальный расход воды в трубе круглого сечения?

Здравый смысл подсказывает, что ответ должен быть очень простым. Есть труба для водопровода. В ней отверстие. Чем оно больше — чем больше воды через него пройдет за единицу времени. Ах, простите, еще давление.

Очевидно, что столб воды в 10 сантиметров будет продавливать через сантиметровое отверстие меньше воды, чем водяной столб высотой с десятиэтажный дом.

Значит, от внутреннего сечения трубы и от давления в водопроводе, так?

Неужели нужно что-то еще?

Нет. Эти факторы на расход влияют, но они — лишь начало длинного списка. Рассчитывать расход воды по диаметру трубы и давлению в ней — это все равно, что рассчитывать траекторию летящей на Луну ракеты, исходя из видимого положения нашего спутника.

Если не учесть вращение Земли, движение Луны по собственной орбите, сопротивление атмосферы и гравитацию небесных тел — едва ли наш космический корабль попадет хоть приблизительно в нужную точку пространства.

На то, сколько воды выльется из трубы диаметром x при давлении в трассе y, влияют не только эти два фактора, но еще и:

• Протяженность трубы. Чем она длиннее — тем сильнее трение воды об стенки замедляет поток воды в ней. Да, на воду у самого торца трубы влияет лишь давление в ней, но ведь следующие объемы воды должны занять ее место. А водопроводная труба тормозит их, и еще как.

Именно из-за потери напора в длинной трубе на нефтепроводах стоят насосные станции

• Диаметр трубы влияет на расход воды куда сложнее, чем подсказывает «здравый смысл». Для труб малого диаметра сопротивление стенок движению потока куда больше, чем для толстых труб.

Причина — в том, что тем меньше труба, тем менее выгодно в ней с точки зрения скорости потока воды соотношение внутреннего объема и площади поверхности при фиксированной длине.

Проще говоря, по толстой трубе воде легче двигаться, чем по тонкой.

• Материал стенок — еще один важнейший фактор, от которого зависит скорость движения воды. Если по гладкому полипропилену вода скользит, как филейная часть неуклюжей дамы по тротуару в гололед, то шероховатая сталь создает куда большее сопротивление потоку.
• Возраст трубы тоже очень сильно влияет на проходимость трубы. Стальные водопроводные трубы ржавеют, кроме того, сталь и чугун с годами эксплуатации зарастают известковыми отложениями.

Заросшая труба оказывает куда большее сопротивление потоку (сопротивление полированной новой стальной трубы и ржавой отличаются в 200 раз!). Мало того — участки внутри трубы вследствие зарастания уменьшают свой просвет; даже в идеальных условиях через заросшую трубу пройдет куда меньше воды.

Как вы думаете, есть ли смысл рассчитывать проходимость по диаметру трубы у фланца?

Обратите внимание: состояние поверхности пластиковых и металлополимерных труб со временем не ухудшается. Через 20 лет труба будет оказывать такое же сопротивление потоку воды, как и в момент монтажа.

• Наконец, любой поворот, переход диаметра, разнообразная запорная арматура и фитинги — все это тоже тормозит поток воды.

Ах, если бы приведенными выше факторами можно было пренебречь! Однако речь идет не об отклонениях в пределах погрешности, а о разнице в разы.

Все это приводит нас к печальному выводу: простой расчет расхода воды через трубу невозможен.

Луч света в темном царстве

В случае расхода воды через кран, однако, задача может быть резко упрощена. Основное условие простого расчета: отверстие, через которое вода изливается, должно быть пренебрежимо мало по сравнению с диаметром подводящей воду трубы.

Тогда действует закон Торричелли: v^2=2gh, где v — скорость вытекания из малого отверстия, g — ускорение свободного падения, а h — высота водяного столба, который стоит над отверстием. При этом через отверстие с сечением s за единицу времени будет проходить объем жидкости s*v.

Мэтр оставил вам подарок

Не забудьте: сечение отверстия — это не диаметр, это площадь, равная pi*r^2.

Для столба воды 10 метров (что соответствует избыточному давлению в одну атмосферу) и отверстия диаметром 0,01 метр расчет будет таким:

Извлекаем квадратный корень и получаем v=13,98570698963767. Для простоты расчетов округлим значение скорости потока до 14 м/с.

Сечение отверстия диаметром 0,01 м равно 3,14159265*0,01^2=0,000314159265 м2.

Таким образом, расход воды через наше отверстие будет равным 0,000314159265*14=0,00439822971 м3/с, или чуть меньше четырех с половиной литров в секунду.

Как видите, в этом варианте расчет не очень сложен.

Кроме того, в приложении к статье вы найдете таблицу расхода воды наиболее распространенными сантехническими приборами с указанием минимального диаметра подводки.

Заключение

Вот вкратце и все. Как видите, универсального простого решения мы не нашли; однако, будем надеяться, статья окажется полезной вам. Удачи!

[content-egg module=GdeSlon template=compare]

Как рассчитать пропускную способность трубы

Расчет пропускной способности – одна из самых сложных задач при прокладке трубопровода. В этой статье мы попробуем разобраться с тем, как именно это делается для разных видов трубопроводов и материалов труб.

Трубы с высокой пропускной способностью

Пропускная способность – важный параметр для любых труб, каналов и прочих наследников римского акведука. Однако, далеко не всегда на упаковке трубы (или на самом изделии) указана пропускная способность. Кроме того, от схемы трубопровода тоже зависит, сколько жидкости пропускает труба через сечение. Как правильно рассчитать пропускную способность трубопроводов?

Методы расчета пропускной способности трубопроводов

Существует несколько методик расчета данного параметра, каждая из которых является подходящей для отдельного случая. Некоторые обозначения, важные при определении пропускной способности трубы:

Наружный диаметр – физический размер сечения трубы от одного края внешней стенки до другого. При расчетах обозначается как Дн или Dн. Этот параметр указывают в маркировке.

Диаметр условного прохода – приблизительное значение диаметра внутреннего сечения трубы, округленное до целого числа. При расчетах обозначается как Ду или Dу.

Физические методы расчета пропускной способности труб

Значения пропускной способности труб определяют по специальным формулам. Для каждого типа изделий – для газо-, водопровода, канализации – способы расчета свои.

Табличные методы расчета

Существует таблица приближенных значений, созданная для облегчения определения пропускной способности труб внутриквартирной разводки. В большинстве случаев высокая точность не требуется, поэтому значения можно применять без проведения сложных вычислений. Но в этой таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы, что характерно для старых магистралей.

Существует точная таблица расчета пропускной способности, называемая таблицей Шевелева, которая учитывает материал трубы и множество других факторов. Данные таблицы редко используются при прокладке водопровода по квартире, но вот в частном доме с несколькими нестандартными стояками могут пригодиться.

Расчет с помощью программ

В распоряжении современных сантехнических фирм имеются специальные компьютерные программы для расчета пропускной способности труб, а также множества других схожих параметров. Кроме того, разработаны онлайн-калькуляторы, которые хоть и менее точны, но зато бесплатны и не требуют установки на ПК. Одна из стационарных программ «TAScope» – творение западных инженеров, которое является условно-бесплатным. В крупных компаниях используют «Гидросистема» – это отечественная программа, рассчитывающая трубы по критериям, влияющим на их эксплуатацию в регионах РФ. Помимо гидравлического расчета, позволяет считать другие параметры трубопроводов. Средняя цена 150 000 рублей.

Как рассчитать пропускную способность газовой трубы

Газ – это один из самых сложных материалов для транспортировки, в частности потому, что имеет свойство сжиматься и потому способен утекать через мельчайшие зазоры в трубах. К расчету пропускной способности газовых труб (как и к проектированию газовой системы в целом) предъявляют особые требования.

Формула расчета пропускной способности газовой трубы

Максимальная пропускная способность газопроводов определяется по формуле:

Qmax = 0.67 Ду2 * p

где p – равно рабочему давлению в системе газопровода + 0,10 мПа или абсолютному давлению газа;

Ду – условный проход трубы.

Существует сложная формула для расчета пропускной способности газовой трубы. При проведении предварительных расчетов, а также при расчетах бытового газопровода обычно не используется.

Qmax = 196,386 Ду2 * p/z*T

где z – коэффициент сжимаемости;

Т- температура перемещаемого газа, К;

Согласно этой формуле определяется прямая зависимость температуры перемещаемой среды от давления. Чем выше значение Т, тем больше газ расширяется и давит на стенки. Поэтому инженеры при расчетах крупных магистралей учитывают возможные погодные условия в местности, где проходит трубопровод. Если номинальное значение трубы DN будет меньше давления газа, образующегося при высоких температурах летом (например, при +38…+45 градусов Цельсия), тогда вероятно повреждение магистрали. Это влечет утечку ценного сырья, и создает вероятность взрыва участка трубы.

Таблица пропускных способностей газовых труб в зависимости от давления

Существует таблица расчетов пропускных способностей газопровода для часто применяемых диаметров и номинального рабочего давления труб. Для определения характеристики газовой магистрали нестандартных размеров и давления потребуются инженерные расчеты. Также на давление, скорость движения и объем газа влияет температура наружного воздуха.

Максимальная скорость (W) газа в таблице – 25 м/с, а z (коэффициент сжимаемости) равен 1. Температура (Т) равна 20 градусов по шкале Цельсия или 293 по шкале Кельвина.

Пропускная способность канализационной трубы

Пропускная способность канализационной трубы – важный параметр, который зависит от типа трубопровода (напорный или безнапорный). Формула расчета основана на законах гидравлики. Помимо трудоемкого расчета, для определения пропускной способности канализации используют таблицы.

Формула гидравлического расчета

Для гидравлического расчета канализации требуется определить неизвестные:

1. диаметр трубопровода Ду;
2. среднюю скорость потока v;
3. гидравлический уклон l;
4. степень наполнения h/ Ду (в расчетах отталкиваются от гидравлического радиуса, который связан с этой величиной).

На практике ограничиваются вычислением значения l или h/d, так как остальные параметры легко посчитать. Гидравлический уклон в предварительных расчетах принято считать равным уклону поверхности земли, при котором движение сточных вод будет не ниже самооочищающей скорости. Значения скорости, а также максимальные значения h/Ду для бытовых сетей можно найти в таблице 3.

Кроме того, существует нормированное значение минимального уклона для труб с малым диаметром: 150 мм

(i=0.008) и 200 (i=0.007) мм.

Формула объемного расхода жидкости выглядит так:

где a – это площадь живого сечения потока,

v – скорость потока, м/с.

Скорость рассчитывается по формуле:

где R – это гидравлический радиус;

С – коэффициент смачивания;

Отсюда можно вывести формулу гидравлического уклона:

По ней определяют данный параметр при необходимости расчета.

где n – это коэффициент шероховатости, имеющий значения от 0,012 до 0,015 в зависимости от материала трубы.

Гидравлический радиус считают равным радиусу обычному, но только при полном заполнении трубы. В остальных случаях используют формулу:

где А – это площадь поперечного потока жидкости,

P– смоченный периметр, или же поперечная длина внутренней поверхности трубы, которая касается жидкости.

Таблицы пропускной способности безнапорных труб канализации

В таблице учтены все параметры, используемые для выполнения гидравлического расчета. Данные выбирают по значению диаметра трубы и подставляют в формулу. Здесь уже рассчитан объемный расход жидкости q, проходящей через сечение трубы, который можно принять за пропускную способность магистрали.

Кроме того, существуют более подробные таблицы Лукиных, содержащие готовые значения пропускной способности для труб разного диаметра от 50 до 2000 мм.

Таблицы пропускной способности напорных канализационных систем

В таблицах пропускной способности напорных труб канализации значения зависят от максимальной степени наполнения и расчетной средней скорости сточной воды.

Пропускная способность водопроводной трубы

Водопроводные трубы в доме используются чаще всего. А так как на них идёт большая нагрузка, то и расчет пропускной способности водопроводной магистрали становится важным условием надежной эксплуатации.

Проходимость трубы в зависимости от диаметра

Диаметр – не самый важный параметр при расчете проходимости трубы, однако тоже влияет на ее значение. Чем больше внутренний диаметр трубы, тем выше проходимость, а также ниже шанс появления засоров и пробок. Однако помимо диаметра нужно учитывать коэффициент трения воды о стенки трубы (табличное значение для каждого материала), протяженность магистрали и разницу давлений жидкости на входе и выходе. Кроме того, на проходимость будет сильно влиять число колен и фитингов в трубопроводе.

Таблица пропускной способности труб по температуре теплоносителя

Чем выше температура в трубе, тем ниже её пропускная способность, так как вода расширяется и тем самым создаёт дополнительное трение. Для водопровода это не важно, а в отопительных системах является ключевым параметром.

Существует таблица для расчетов по теплоте и теплоносителю.

Таблица пропускной способности труб в зависимости от давления теплоносителя

Существует таблица, описывающая пропускную способность труб в зависимости от давления.

Таблица пропускной способности трубы в зависимости от диаметра (по Шевелеву)

Таблицы Ф.А и А. Ф. Шевелевых являются одним из самых точных табличных методов расчета пропускной способности водопровода. Кроме того, они содержат все нужные формулы расчета для каждого конкретного материала. Это объемный информативный материал, используемый инженерами-гидравликами чаще всего.

В таблицах учитываются:

1. диаметры трубы – внутренний и наружный;
2. толщина стенки;
3. срок эксплуатации водопровода;
4. длина магистрали;
5. назначение труб.

[content-egg module=GdeSlon template=compare]

Самостоятельный расчет диаметра трубы по расходу воды

На предприятиях, а также в квартирах и домах в целом расходуется большое количество воды. Цифры огромные, но могут ли они о чем-то сказать еще, кроме факта определенного расхода? Да, могут. А именно, расход воды может помочь рассчитать диаметр трубы. Это, казалось бы, не связанные друг с другом параметры, но на деле взаимосвязь очевидна.

Ведь пропускная способность системы водоснабжения зависит от множества факторов. Весомое место в этом списке как раз и занимает диаметр труб, а также давление в системе. Разберемся в этом вопросе глубже.

Расчет диаметра трубы по расходу воды

Факторы, оказывающие влияние на проходимость воды через трубу

Расход воды через трубу круглого сечения, имеющей отверстие, зависит от размеров этого отверстия. Таким образом, чем оно больше, тем больше воды пройдет через трубу за определенный отрезок времени. Однако не стоит забывать и о давлении. Ведь можно привести пример. Метровый столб продавит воды через сантиметровое отверстие гораздо меньше за единицу времени, нежели столб, имеющий высоту несколько десятков метров. Это очевидно. Поэтому расход воды достигнет своего максимума при максимальном внутреннем сечении изделия, а также при максимальном давлении.

Если вам нужно получить определенный расход воды на выходе системы водоснабжения, тогда не обойтись без расчета диаметра трубы. Ведь этот показатель, наряду с остальными, оказывает влияние на показатель пропускной способности.

Безусловно, существуют специальные таблицы, которые есть в Сети и в специализированной литературе, которые позволяют обойти расчеты, ориентируясь на определенные параметры. Однако высокой точности от таких данных ждать не стоит, погрешность все равно будет присутствовать, даже если учесть все факторы. Поэтому лучший выход для получения точных результатов – самостоятельный расчет.

Расход воды через трубу

Для этого понадобятся такие данные:

• Расход потребления воды.
• Потери напора от исходной точки до точки потребления.

Расход потребления воды необязательно рассчитывать – есть цифровой стандарт. Можно взять данные по смесителю, которые гласят, что в секунду расходуется около 0,25 литров. Этой цифрой можно воспользоваться для расчетов.

Таблица расчета диаметра трубы

Немаловажный параметр для получения точных данных – потери напора на участке. Как известно, давление напора в стандартных стояках водоснабжения находится в пределах от 1 до 0,6 атмосфер. Средний показатель – 1,5-3 атм. Параметр зависит от количества этажей в доме. Но это не значит, что, чем выше дом, тем выше давление в системе. В очень высоких домах (более 16 этажей) иногда используется разделение системы на этажи, чтобы нормализовать давление.

Что касается потери напора, этот показатель можно вычислить, используя манометры в исходной точке и перед точкой потребления.

Дальше, используя достаточно сложные формулы, нужно циклично подставлять диаметр и проверять результат. Ведь от диаметра трубы зависит не только расход, но и потери напора.

Если все же знаний и терпения для самостоятельного расчета недостаточно, тогда можно воспользоваться и табличными данными. И пусть они будут обладать определенными погрешностями, данные будут достаточно точны для определенных условий. И тогда по расходу воды будет очень просто и быстро получить диаметр трубы. А значит, система водоснабжения будет рассчитана верно, что позволит получить такое количество жидкости, которое удовлетворит потребности.

[content-egg module=GdeSlon template=compare]

Как рассчитать расход воды по сечению трубы?

При проектировании инженерных коммуникаций, таких как отопление, водоснабжение и канализация, необходимо учитывать принятые нормы, приведенные в соответствующей документации.

Расчет расхода воды по сечению трубы – довольно сложный инженерный процесс, требующий специальных знаний. Но в случаях, когда индивидуальное строительство ведется собственными силами, без привлечения строительных фирм, многие расчеты приходится делать самостоятельно.

Чем больший объем воды проходит через трубу в единицу времени, тем больше получается расход. Существует довольно много критериев, которые влияют на этот показатель. Основные из них следующие:

• диаметр внутреннего сечения;
• материал, из которого изготовлен водопровод;
• скорость течения жидкости, которая, в свою очередь, зависит от давления;
• наличие поворотов и затворов в водопроводной системе.

Однако размер сечения трубы действительно достаточно сильно влияет на расход воды в трубопроводе. Если пренебречь дополнительными факторами, можно предложить для расчета следующую формулу:

где q – расход воды, л/с;

d – диаметр внутреннего сечения трубы, см;

V – скорость течения воды, м/с.

Если питание системы водоснабжения осуществляется из водонапорной башни, без дополнительного нагнетания с помощью насоса, то скорость течения будет в пределах примерно от 0,7 до 1,9 м/с. Если же используется какой-либо нагнетатель, то в его паспорте должно указываться создаваемое давление и скорость прохождения жидкости.

В дополнение к вышеприведенной формуле отметим, что довольно большое влияние на производительность трубопровода оказывает сопротивление внутренних стенок. Пластиковые трубы имеют более гладкую поверхность, чем стальные, поэтому коэффициент сопротивления в них ниже. К тому же они не подвержены коррозии, что тоже положительно влияет на их пропускную способность.

[content-egg module=GdeSlon template=compare]

Вам таже может быть интересно:

Сварка полиэтиленовых труб
Расчёт массы трубы
Скорость потока жидкости в трубе формула
Как утеплить трубы отопления

Как определить пропускную способность трубы в зависимости от диаметра и давления воды: несколько способов на выбор

Строительство плавательного водоёма всегда сопровождается прокладкой трубопроводов и установкой закладных элементов, таких как, возвратные форсунки, донные заборники, скиммеры… Если диаметр труб будет меньше необходимого, забор и подача воды будут происходить с повышенными потерями на трение, отчего насос будет испытывать нагрузки, способные вывести его из строя. Если трубы проложены диаметром большим необходимого — неоправданно повышаются расходы на строительство водоёма.

Как правильно подобрать диаметр труб?

Как правильно выбрать диаметр трубы

При прокладке труб для водопровода или отопления необходимо выбрать их размер, который обеспечит нужное давление, но при этом будет достаточно свободным, чтобы через него легко проходила вода. При этом важно принять в расчёт следующее:

1. Диаметр сечения трубы.
2. Величину, на которую уменьшится напор на рассматриваемом участке.
3. Скорость потока воды, текущего по трубе.
4. Наибольшее возможное давление, которое должна выдерживать труба.
5. Длину отрезков трубы и материал, из которого они сделаны.

На практике часто применяется выбор диаметра на основании использования специальной таблицы. Этот способ несложный, однако, является одним из наименее точных.

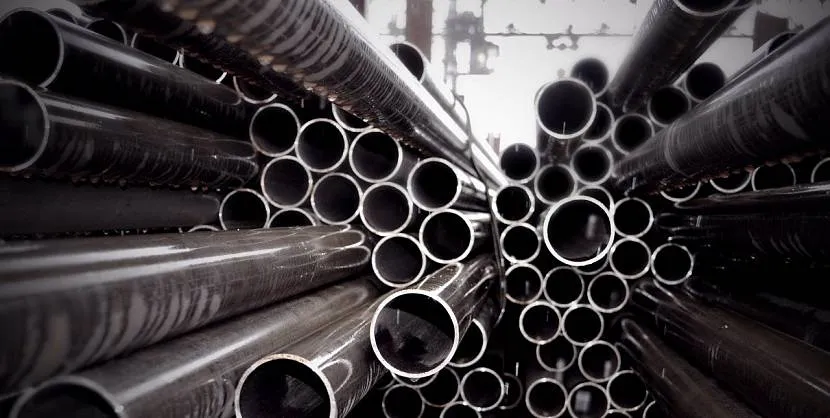

Стальные трубы Источник www.1metallobaza.ru

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Применение табличного метода

В этом случае для создания справочной таблицы использовались наиболее типичные значения основных параметров. Для вычисления расхода воды по диаметру трубы и давлению, таблица должна использоваться следующим образом:

• В верхней строке каждой колонки указаны девять наиболее распространённых диаметров труб.
• По строкам указана величина давления.
• В левой колонке указаны значения, выраженные в Паскалях на метры, в следующей – в миллибарах на метр (в атмосферах).
• Подбор можно производить с учётом скорости движения потока воды. В таблице указан водорасход в соответствии с диаметром трубы и другими параметрами.

Таблица для определения пропускной способности трубы Источник vannayasovety.ru
В большинстве водопроводных систем давление находится в пределах 1,5-2,5 атмосфер. В домах с большой этажностью принято применять несколько отдельных сегментов. Поэтому данные таблицы применимы также и к многоэтажным домам.

Как вычислить пропускную способность

Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.

Вычисление на основе сечения трубы

В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.

Внешнее сечение магистрали (мм)	Приблизительное количество жидкости
	В литрах в минуту	В кубометрах в час
20	15	0,9
25	30	1,8
32	50	3
40	80	4,8
50	120	7,2
63	190	11,4

В соответствии с нормативами СНиП, дневное потребление воды одним человеком – не более 60 литров. Эти данные для дома без водопровода. Если смонтирована водоподающая сеть, объем увеличивается до 200 литров.

Расчет по температуре теплоносителя

С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.

Вычислить нужные данные можно по специальной таблице:

Трубное сечение (мм)	Пропускная способность
	По теплоте (гкл/ч)		По теплоносителю (т/ч)
	Вода	Пар	Вода	Пар
15	0,011	0,005	0,182	0,009
25	0,039	0,018	0,650	0,033
38	0,11	0,05	1,82	0,091
50	0,24	0,11	4,00	0,20
75	0,72	0,33	12,0	0,60
100	1,51	0,69	25,0	1,25
125	2,70	1,24	45,0	2,25
150	4,36	2,00	72,8	3,64
200	9,23	4,24	154	7,70
250	16,6	7,60	276	13,8
300	26,6	12,2	444	22,2
350	40,3	18,5	672	33,6
400	56,5	26,0	940	47,0
450	68,3	36,0	1310	65,5
500	103	47,4	1730	86,5
600	167	76,5	2780	139
700	250	115	4160	208
800	354	162	5900	295
900	633	291	10500	525
1000	1020	470	17100	855

Для подведения водопроводной системы эта информация не является чрезвычайно важной, но для контуров отопления считается главным показателем.

Поиск данных в зависимости от давления

При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.

Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:

Расход		Пропускная способность
Сечение трубы		15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м	Мбар/м	Меньше 0,15 м/с			0,15 м/с					0,3 м/с
90,0	0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5	0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0	0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5	0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0	1000,0	184	425	788	1724	2632	5004	10152	15768	31932
120,0	1200,0	202	472	871	1897	2898	5508	11196	17352	35100
140,0	1400,0	220	511	943	2059	3143	5976	12132	18792	38160
160,0	1600,0	234	547	1015	2210	3373	6408	12996	20160	40680
180,0	1800,0	252	583	1080	2354	3589	6804	13824	21420	43200
200,0	2000,0	266	619	1151	2488	3780	7200	14580	22644	45720
220,0	2200,0	281	652	1202	2617	3996	7560	15336	23760	47880
240,0	2400,0	288	680	1256	2740	4176	7920	16056	24876	50400
260,0	2600,0	306	713	1310	2855	4356	8244	16740	25920	52200
280,0	2800,0	317	742	1364	2970	4356	8568	17338	26928	54360
300,0	3000,	331	767	1415	3078	4680	8892	18000	27900	56160

Средний показатель давления в большей части стояков варьируется от 1,5 до 2,5 атмосфер. Зависимость от числа этажей регулируют путем деления сети водоснабжения на несколько веток. Нагнетание воды посредством насосов сказывается и на изменении скорости потока.

Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.

Гидравлический расчет по Шевелеву

Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.

Применение формул

Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.

Скоростные параметры можно взять из таблицы:

Тип водоподведения	Скорость (м/сек)
Городской водопровод	0,60–1,50
Магистральный трубопровод	1,50–3,00
Центральная сеть отопления	2,00–3,00
Напорная система	0,75–1,50

При подсоединении дополнительных нагнетающих устройств нужно учесть коэффициент создаваемого напора. Он указан в руководстве пользователя.

Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.

Для чего нужно правильно определять параметры труб

Конечно, понятно, что в сложной технической системы всё должно быть точно рассчитано. Однако остаётся вопрос о том, что плохого может случиться при неподходящем сечении труб.

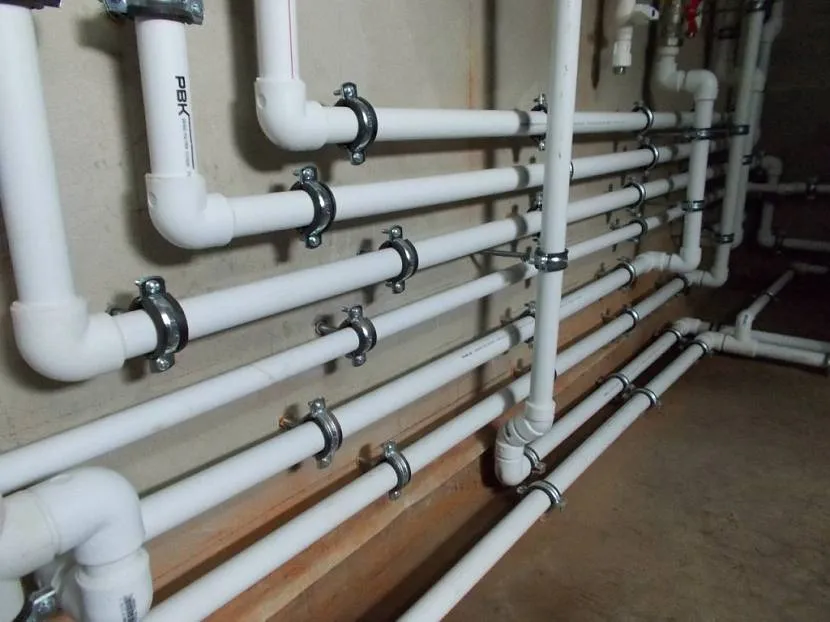

Использование полипропиленовых труб Источник www.tk-stroyresurs.ru

Система потребления и отвода воды в квартире сильно взаимосвязана. Открытый кран на кухне может ослабить течение воды в ванной или прекратить набор её для слива в туалете. Важно понимать, что к этому может привести не только неправильная установка оборудования, но и засорение труб с течением времени.

Например, металлические изделия с течением времени ржавеют и покрываются изнутри отложениями от недостаточно чистой воды. Пластиковые лишены этого недостатка. Они не загрязняются и не разрушаются за долгий период времени.

При слишком узких трубах могут возникать проблемы со стоками. Превышение давления в водопроводной сети приведёт к протечкам и повышению аварийности.

Расчёт труб важен при снабжении водой и водоотведении для многоэтажного дома. При этом должны соответствовать друг другу трубы. Подходящие снаружи и те, по которым вода протекает внутри.

Металлопластиковые трубы известны надёжностью и долговечностью Источник images.ua.prom.st

При оплате коммунальных счетов фирмами и организациями не всегда используются счётчики. В этих случаях обычно предъявляется счёт в соответствии с проходимостью трубы.

Трубы в доме могут выполнять различные функции. Они относятся к поступлению горячей и холодной воды, канализации напорной или безнапорной, снабжению природным газом, отоплению. В каждом из перечисленных случаев к ним предъявляются требования, которым они должны соответствовать.

Коммуникации в доме будут работать, не создавая проблем, в том случае, если их пропускная способность определена правильно. В противном случае придётся их ремонтировать.

Какая мощность в системе ГВС и ХВС?

Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.

Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.

Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.

Величина напора горячего и холодного водоснабжения несколько отличается в пользу последнего (допускается разница до 25 %).

Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.

От чего зависит проходимость трубы

Чтобы определить то, с какой скоростью расходуется вода, необходимо учитывать несколько различных факторов. На первый взгляд может показаться, что для этого можно ограничиться учётом только диаметра трубы.

При расчёте параметров труб необходимо правильно определить внутренний диаметр Источник stroyobzor.info

На практике необходимо принять во внимание комплекс факторов:

• Нужно учитывать длину сегмента трубы, по которой движется жидкость. Важность этого параметра основана на наличии трения стенок и жидкости. Чем длиннее используемый сегмент трубы, тем сильнее он способен замедлить протекание жидкости.
• Хотя важную роль играет исходное давление, однако замедляющееся течение жидкости не позволит новым порциям попасть в трубу в течение некоторого времени.
• Диаметр влияет на скорость протекания. Однако он воздействует на жидкость несколькими способами. При использовании узких труб степень замедления резко усиливается.
• Для стенок может использоваться различный материал. В пластиковых трубах вода течёт с большей скоростью, чем в металлических того же диаметра.

ПВХ трубы не зарастают изнутри в процессе эксплуатации Источник aquaplast.ru

• Время, в течение которого происходит эксплуатация труб. Этот параметр не оказывает существенного влияния на пластиковые трубы, но важен для металлических. Они со временем зарастают изнутри и ржавеют. Это отрицательно сказывается на их проходимости.
• Различные сегменты соединяются при помощи фиттингов, развилок, переходников. Они замедляют прохождения воды. Оказываемое ими торможение необходимо учитывать при расчётах.

Если при определении проходимости игнорировать хотя бы одну из приведённых особенностей, то это может изменить расчётную величину в несколько раз.

Таблицы для определения диаметра и толщины стенок Источник vse-o-trubah.ru

Факторы, влияющие на расчеты

Определение трубной проходимости и, соответственно, максимальное расходование воды, зависит от многих факторов:

• Протяженность водопроводной магистрали. Чем больше длина, тем ниже скоростные возможности водного потока из-за действия силы трения.
• Трубное сечение. Стенки узких трубопроводов дают повышенное сопротивление. Чем меньше внутренний диаметр, тем ниже соотношение скоростного значения водного потока к показателю площади поверхности на определенном участке, а значит, и проходимость будет хуже. В магистралях большого сечения жидкость течет быстрее.
• Наличие поворотных участков. Сложная конфигурация трубопровода замедляет скорость водного потока в нем. То же самое касается фасонных элементов. Любые краны, переходники и муфты тормозят передвижение жидкости.

Немаловажно также учитывать материал трубных отрезков. От этого зависит как проходимость сети, так и продолжительность службы. Металлические водопроводы склонны деформироваться со временем под воздействием ржавчины, накапливать коррозийные и известковые отложения изнутри, что сильно снижает пропускную способность. Последнее характерно не только для стальных, но и для чугунных труб, хотя они меньше подвержены коррозии.

Как рассчитать проходимость трубы

Когда возникает необходимость сделать расчёты, возможно использовать следующие способы:

1. Использовать таблицы. Существуют различные варианты, которые соответствуют назначению труб.
2. Применять формулы. Существуют несколько вариантов расчётов. Часто используют упрощённые варианты, не учитывающие всех существенных особенностей водопроводной системы.
3. Существуют программные продукты, предназначенные для проведения рассматриваемых расчётов. Они обычно дают наиболее точный результат.
4. Могут быть использованы онлайн калькуляторы. Для того, чтобы ими воспользоваться, необходимо перейти на соответствующую страницу и ввести нужные данные в соответствии с инструкциями.

Далее рассмотрено несколько способов проведения расчётов.

Таблицы для определения пропускной способности Источник ytimg.com

Смотрите также: Каталог компаний, что специализируются на инженерных коммуникациях и установке бассейнов

Использование упрощённой формулы

Таким образом на основе знания диаметра трубы и скорости движения потока можно определить проходимость. Для этого можно использовать такую формулу.

q = (V*Пи*d^2) / 4

Здесь использованы такие обозначения:

• q – проходимость, выраженная в литрах в секунду;
• V обозначает скорость воды;
• d представляет собой внутренний диаметр отверстия.

В большинстве случаев скорость находится в пределах 0,8-1,5 метров в секунду. Если используется насос, то производимое им давление и скорость потока указываются в техническом паспорте.

Более точная формула

В этом случае необходимо воспользоваться формулой Дарси. В ней учитываются:

1. Длина используемого сегмента трубы (L).
2. Коэффициент, который выражает степень торможения потока благодаря трению о стенки, использованию различных видов фиттингов, кривизны стенок и турбулентности. Он носит название коэффициента шероховатости (лямбда).
3. Величина вязкости жидкости (ро).

Таблица значений коэффициента шероховатости каждого вида труб (лямбда) Источник ok-t.ru
Формула выглядит таким образом.

ПН = лямбда * (L/D) * ((V^2)/(2*g)) * ро

Здесь использованы такие обозначения:

• ПН представляет собой потерю напора. На эту величину должна быть уменьшена расчётная величина водорасхода.
• L – длина трубы, по которой протекает вода.
• D – внутренний диаметр трубы.
• g равно величине ускорения свободного падения.

С помощью формулы Дарси можно учесть особенности труб, но для этого необходимо определить коэффициенты «лямбда» и «ро».

Использование онлайн калькуляторов

Для того, чтобы рассчитать пропускную способность трубы, калькулятор нетрудно найти онлайн. Для этого можно воспользоваться поиском Google, Яндекс или другим. Для этого в строке поиска нужно набрать строку «как рассчитать проходимость трубы, калькулятор» или аналогичную.

Для расчета расхода воды по сечению трубы и давлению калькулятор запросит ввод таких данных:

1. Материал для изготовления.
2. Вид (конструкционные особенности). Здесь нужно сделать выбор из выпадающего списка.
3. Далее нужно указать цель расчёта. Одной из них является вычисление расхода воды.

При расчете расчете диаметра трубы по расходу воды дополнительно потребуется указать падение напора на каждый метр, внутренний диаметр трубы и длину её участка. После нажатия на кнопку на странице появится нужный результат.

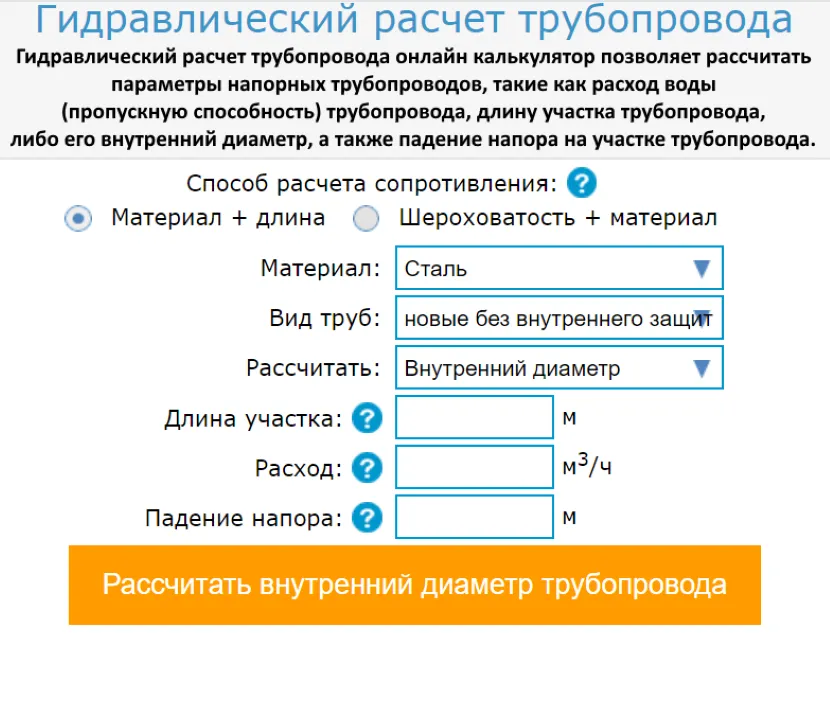

Пример интерфейса калькулятора для гидравлического расчёта трубопровода Источник calc.ru

Во втором случае, перед тем, как посчитать расход воды по диаметру трубы и давлению, надо подготовить данные о типе водопровода, конструкционных особенностях трубы, длина, диаметр, материал изготовления, температура и давление напора.

Пример интерфейса калькулятора для расчёта пропускной способности труб Источник trubanet.ru

Публикации

Добавлено: 13.02.2017
Строительство плавательного водоёма всегда сопровождается прокладкой трубопроводов и установкой закладных элементов, таких как, возвратные форсунки, донные заборники, скиммеры…

Если диаметр труб будет меньше необходимого, забор и подача воды будут происходить с повышенными потерями на трение, отчего насос будет испытывать нагрузки, способные вывести его из строя.

Если трубы проложены диаметром большим необходимого – неоправданно повышаются расходы на строительство водоёма.

Как правильно подобрать диаметр труб?

Как правильно подобрать диаметр труб?

Возвратные форсунки, донные заборники, скиммеры, каждый имеют отверстие для подключения определенного диаметра, что первоначально определяет диаметр труб. Обычно эти подключения – 1 1/2″ – 2″, к которым подсоединяется труба, диаметром 50 мм. Если несколько закалдных элементов соединяются в одну линию, то общая труба должна быть большего диаметра, чем трубы, подходящие к ней.

На выбор трубы влияет также производительность насоса, которая определяет скорость и количество перекачиваемой воды.

Пропускную способность труб различного диаметра можно определить по следующей таблице:

Пропускная способность труб различного диаметра.

Диаметр, мм	Площадь внутр. сечения, мм2	Пропускная способность в м3/час при скорости
Наружный	Внутренний	0,5 м/с	0,8 м/с	1,2 м/с	2,0 м/с	2,5 м/с
16	10	79	0,14	0,23	0,34	0,57	0,71
20	15	177	0,32	0,51	0,76	1,27	1,59
25	20	314	0,57	0,91	1,36	2,26	2,83
32	25	491	0,88	1,41	2,12	3,54	4,42
40	32	805	1,45	2,32	3,48	5,79	7,24
50	40	1257	2,26	3,62	5,43	9,05	11,31
63	50	1964	3,54	5,66	8,49	14,14	17,68
75	65	3319	5,97	9,56	14,34	23,90	29,87
90	80	5028	9,05	14,48	21,72	36,20	45,25
110	100	7857	14,14	22,63	33,94	56,57	70,71
125	110	9506	17,11	27,38	41,07	68,45	85,56
140	125	12276	22,10	35,35	53,03	88,39	110,48
160	150	17677	31,82	50,91	76,37	127,28	159,09
200	175	24061	43,31	69,29	103,94	173,24	216,54
225	200	31426	56,57	90,51	135,76	226,27	282,83
250	225	39774	71,59	114,55	171,82	286,37	357,96
315	300	70709	127,28	203,64	305,46	509,10	636,38

Для подбора диаметра турбы нам понадобиться знание следующих величин:

Скорость воды в трубе самотёком	0,5 м/с
Скорость воды в трубе коллектора	0,8 м/с
Средняя скорость воды в трубе на входе в насос	1,2 м/с
Средняя скорость воды в трубе на выходе из насоса	2,0 м/с
Максимально возможная скорость воды в трубе	2,5 м/с

Расмотрим технологию подбора труб на конкретных примерах обвязки закладных элементов.

Диаметр трубы для подключения возвратных форсунок.

Например, движение воды в системе обеспечивается насосом EcoX2-16000, максимальной производительностью 16 м3/час.

Возврат воды в плавательную чашу осуществляется через 4 возвратные форсунки – Дюза для подключения пылесоса (подключение 2″ наружная резьба), каждая ввинчена в стеновой проход с соединением D 50/63.

Форсунки расположены попарно на противоположных бортах. Подберем необходимый трубопровод.

Скорость воды на подающей магистрали – 2 м/с. Форсунки делятся на две ветви по две штуки. Производительность на каждую форсунку – 4 м3/час, на каждую ветвь – 8 м3/час. Подберём диаметр общей трубы, трубы на каждую ветвь и турбы на каждую насадку. Если в таблице нет точного совпадения производительности для конкртеной скорости течения, берем ближайшую. По таблице получается:

• при производительности 16 м3/час (в таблице ближайшее значение 14,14 м3/час) – диаметр трубы равен 63 мм;
• при производительности 8 м3/час (в таблице ближайшее значение 9,05 м3/час) – диаметр турбы равен 50 мм;
• при производительности 4 м3/час (в таблице ближайшее значение 3,54 м3/час) – диаметр трубы равен 32 мм.

Получается, что на общую подачу подходит труба, диаметром 63 мм, на каждую ветвь – диаметром 50 мм, и на каждую насадку – диаметром 32 мм. Но так, как стеновой проход расчитан на подключение 50 и 63 трубы, трубу, диаметром 32 мм не берём, а соединяем всё трубой 50 мм. К тройнику идет 63-я труба, разводка 50-й трубой.

Диаметр труб для подключения скиммеров.

Тот же насос с производительностью 16 м3/час забирает воду через скиммеры. Скиммер в режиме фильтрации забирает обычно от 70 до 90% воды от общего потока, который всасывает насос, остальное приходится на донный слив. В нашем случае 70% производительности – это 11,2 м3/час. Подключение скиммер обычно это 1 1/2″ или 2″. Скорость потока на всасывающей линии насоса – 1.2 м/с.

По таблице получаем:

• для этого случая достаточно трубы, диаметром 63 мм, но идеально – 75 мм;
• в случае подключения двух скимеров, разветвление ведём 50-ой трубой.

Диаметр труб для подключения донного заборника.

30% от производительности насоса EcoX2 16000 – это 4,8 м3/час. По таблице для подключения донного стока достаточно трубы 50 мм. Обычно при подключении донного стока ориентируются на диаметр его присоединения. Стандартный донный сток имеет подсоединение 2″, поэтому выбирают трубу 63 мм.

Расчет диаметра трубы.

Формулу для расчета оптимального диаметра трубопровода получим из формулы для расхода:

Q – расход перекачиваемой воды, м3/с d – диаметр трубопровода, м

v – скорость потока, м/с

П- число пи = 3.14

Отсюда, расчетная формула для оптимального диаметра трубопровода:

d=((4*Q)/(П*v))1/2

Обратим внимание на то, что в этой формуле расход перекачиваемой воды выражен в м3/с. Производительность насосов обычно указывается в м3/час. Для того, чтобы перевести м3/час в м3/с, необходимо значение поделить на 3600.

В качестве примера расчитаем оптимальный диаметр трубопровода для производительности насоса 16 м3/час на подающей магистрали.

Переведем производительность в м3/с:

Q(м3/с)=16 м3/час/3600 = 0,0044 м3/с

Скорость потока на подающей магистрали равна 2 м/с.

Подставляя значения в формулу получим:

d=((4*0,0044)/(3,14*2))1/2≈0,053 (м) = 53 (мм)

Получилось, что в данном случае оптимальный внутренний диаметр трубы будет равен 53 мм. Сравниваем с таблицей: для ближайшей производительности 14.14 м3/час при скорости протока 2 м/с подходти труба внутренним диаметром 50 мм.

При подборе труб Вы можете воспользоваться одним из описанных выше способов, мы подтвердили расчетами их равнозначность.

По материалам сайтов: waterspace com, ence-pumps ru

Рекомендуем ознакомиться:

Изливы для водопадов: расчет производительности, подбор.

Подбор оборудования. Выбор насоса для искусственного водоёмa

Как устроено водоснабжение в квартире или доме

Хотя внутренний диаметр имеет существенное значение при расчете водопотребления, тем не менее, определить его иногда бывает сложно. Для этой цели могут использоваться специальные таблицы, однако не для всех марок оборудования можно здесь найти информацию.

Монтаж водопровода Источник san-kras.ru

Если есть возможность непосредственно измерить искомую величину, то её нужно использовать для расчётов. Однако такой способ удобен при применении пластиковых или металлопластиковых труб.

Если рассматривать металлические, то с течением времени они зарастают изнутри, причём это происходит неравномерно. Поэтому в таком случае сделать расчет потребления воды непосредственно затруднительно. Обычно для компенсации сужения берут трубы чуть большего диаметра по сравнению с расчётным.

Видео описание

Как правильно выбрать диаметр трубы, вы увидите в этом видео:
На практике в квартирах или частных домах обычно для водопроводных труб берут изделия диаметром 10 или 15 мм, для стояков – 20 или 25 мм. Если используется оборудование с размером, указанным в дюймах, то используются значения, близкие к указанным.

Принято считать, что в водопроводе максимально допустимая скорость протекания воды составляет 2 метра в секунду. Диаметр выбирают в зависимости от длины трубы:

1. В тех случаях, когда эта величина не превосходит 10 метров, достаточно использовать трубу диаметром 20 мм.
2. В случае, когда её протяжённость находится в пределах от 10 до 30 метров, подойдёт использование трубы с диаметром, равным 25 мм.
3. Когда участок трубопровода длиннее 30 метров, можно взять изделие диаметром 32 мм.
4. Для протяжённости больше 50 метров подойдут трубы с диаметром 50 мм.
5. Для ещё больших участков трубопровода и при наличии многочисленных мест водозабора применяются искомая величина достигает 100 мм.

Расчет расширительного бака

Чтобы произвести расчет расширительного бака для закрытой системы отопления, необходимо выяснить, насколько увеличивается объем жидкости при ее нагреве от комнатной температуры +20 ºС до рабочей, находящейся в пределах 50—80 ºС. Эта задача тоже не из простых, но ее можно решить другим способом.

Вполне корректным считается принимать объем бака в размере десятой части от всего количества воды в системе, включая радиаторы и водяную рубашку котла. Поэтому снова открываем паспорта оборудования и находим в них вместительность 1 секции батареи и котлового бака.

Далее, расчет объема теплоносителя в системе отопления выполняется по простой схеме: вычисляется площадь поперечного сечения трубы каждого диаметра и умножается на ее длину. Полученные значения суммируются, к ним прибавляются паспортные данные, а потом от результата берется десятая часть. То есть, если во всей системе 150 л воды, то вместительность расширительного бака должна составлять 15 л.

Видео описание

Что такое потеря напора и как её определить – смотрите в этом видео:
При расчёте пропускной способности трубопровода должны быть учтены все точки в доме, где происходит потребление воды и потребители, которые могут быть подключены одновременно к водопроводной системе. В их число входят не только жильцы, но и устройства, потребляющие этот ресурс. Например, это относится к посудомоечной и стиральной машинам.

При этом для расчета пропускной способности трубы в зависимости от диаметра и давления воды нужно учитывать особенности ситуации, когда семья небольшая, хотя кранов много. При этом нужно помнить, что люди не смогут одновременно потреблять воду через все краны.

Для простоты можно считать, что полностью открытый кран за минуту пропускает 6 литров воды. На основании этого можно увидеть, какое максимальное потребление воды в доме ожидается и на основании этого рассчитать диаметр тех труб, которые подводят воду к дому или квартире.

На что влияет расход воды?

С некоторыми параметрами расход воды связан самым прямым образом.

Например, от предполагаемого расхода зависит такие параметры, как:

• диаметр труб, который определяется исходя из предполагаемой пропускной способности;
• толщина стенки труб, которая определяется исходя из предполагаемого внутреннего давления.

Можно даже сказать, что из всей «трубной геометрии» от расхода воды не зависит только длина водопровода. Кроме того, на некоторые параметры трубопровода предполагаемый расход воды влияет не прямым, а косвенным образом.

Так, расчет расхода воды через трубу известного диаметра поможет определиться с такими характеристиками, как:

• Тип конструкционного материала, используемого для строительства трубопровода;
• Вид технологии используемой в процессе сборки водовода.

Ведь эти характеристики связаны с максимально допустимым давлением внутри трубопровода, которое, в свою очередь, зависит от расхода воды.

Различные виды труб

В доме или квартире используются различные трубопроводные системы. Требования и способы расчёта для них могут отличаться.

Например, расчет пропускной способности трубопровода по диаметру и давлению для канализационной трубы происходит на основании следующих параметров:

1. Диаметр трубопровода.
2. Средняя скорость потока.
3. Гидравлический уклон (l), под которым движутся трубы.
4. Степень наполненности трубы содержимым (h/d). При определении этого параметра используют понятие гидравлического радиуса.

Физический вариант определения ПС

Физический способ определения пропускной способности включает в себя проведение расчётов по специальным формулам. В зависимости о того, какой тип системы проектируется, формулы расчётов будут различаться. Для проведения самостоятельного (физического) расчёта ПС трубопровода, во внимание принимаются следующие показатели:

• Шероховатость.
• Внутренний диаметр.
• Уклон трубопровода.
• Значение сопротивления.
• Степень зарастания.

По устаревшей формуле во внимание принимались только три основных параметра: диаметр, давление и шероховатость. Самостоятельно произвести расчёт человеку, который с этим никогда не сталкивался, будет достаточно проблематично.

Видео описание

В этом видео рассказано о падении напора при сужении трубы:
Под гидравлическим уклоном понимается угол, под которым расположена труба, удовлетворяющий определённому условию. Если канализационная труба расположена таким образом, то под действием силы тяжести её содержимое должно стекать таким образом, чтобы происходило самоочищение. Эта величина определяется на основе специальных таблиц.

При вычислении гидравлического радиуса основываются на реальном диаметре трубы и степени её заполнения содержимым. Так, например, у полностью заполненного изделия эти два радиуса будут равны, а при частичном заполнении гидравлический радиус будет меньше. Его вычисляют на основе соответствующих формул или таблиц.

Правильно рассчитанные и установленные канализационные трубы обеспечат хороший сток и исключат риски того, что они могут засориться.

При расчет пропускной способности трубы газовой системы нужно учитывать, что через них распространяется газообразное, а не жидкое вещество. Одним из важных отличий является высокий коэффициент сжатия.

Диаметр трубы должен быть подобран правильно Источник otoplenie.site

При транспортировке газа пропускная способность трубы в зависимости от диаметра считается с помощью следующей формулы.

Q = ДУ * 0,67 * p

В этой формуле использованы следующие обозначения:

• Q представляет собой максимальную пропускную способность газовой трубы;
• ДУ равно условному проходу газовой трубы;
• p – это величина, равная рабочему давлению газа, которое нужно увеличить на 10%.

Пропускную способность газопровода можно посчитать по приведённой здесь формуле или воспользоваться таблицей, составленной на её основе. Эта формула применяется для расчёта параметров труб в жилых домах и квартирах.

Для расчётов в промышленности используется другая формула.

Q = ДУ2 * 196,386 * (p/z) * T

Здесь были использованы следующие обозначения:

• Q – это пропускная способность трубопровода;
• ДУ2 обозначает диаметр трубы;
• z – коэффициент сжатия;
• р – давление в трубопроводе;
• T – температура газа.

Трубы для отопления Источник woodmaster-shop.ru
Если температура увеличится, то это приведёт к усилению давления на стенки трубы. Поэтому необходимо при использовании газа учитывать климатические условия, которые существенно влияют на проходимость трубопровода. При использовании слишком маленького диаметра повышается риск увеличения давления газа и повреждения трубы.

Инженерная помощь

Скорость теплоносителя в трубопроводе при: G = 0 кг/ч; ρ = 1000.54 кг/м3

Проходы условные (размеры номинальные) по ГОСТ 28338-89

Dn (Ду)

10х2.2

15х2.8

20х2.8

25х3.2

32х3.2

40х3.5

50х3.5

65х4.0

80х4.0

90х4.0

100х4.5

Условные обозначения

v , м/с

Труба 20 x 2.8 ГОСТ 3262-75

Oventrop Металлопластиковая труба “Copipe HS” PN 10 (при 95oC), PN 16 (для ХВС)

Copipe HS (Oventrop)

14×2.0

16×2.0

20×2.5

26×3.0

32×3.0

40×3.5

50×4.5

63×6.0

–

–

–

Условные обозначения

v , м/с

–

–

–

“Copipe HS” Ø20 x 2.5

Rehau Молекулярно сшитый полиэтилен PN 10, t = 90oC

RAUTITAN flex, his, pink (Rehau)

–

16×2.2

20×2.8

25×3.5

32×4.4

40×5.5

50×6.9

63×8.6

–

–

–

Условные обозначения

v , м/с

–

–

–

–

RAUTITAN flex Ø20 x 2.8

Uponor Из сшитого полиэтилена PE-Xa, eval PE-Xa, PN 10, t = 95oC

Uponor PEX серии S3.2 (Uponor)

–

16×2.2

20×2.8

25×3.5

32×4.4

40×5.5

50×6.9

63×8.7

75×10.3

90×12.3

110×15.1

Условные обозначения

v , м/с

–

Uponor PEX серии S3.2 Ø20 x 2.8

Valtec труба полипропиленовая, армированная стекловолокном, PP-FIBER PN 9, t = 95oC

Valtec PP-FIBER PN 25 (Valtec)

–

–

20×3.4

25×4.2

32×5.4

40×6.7

50×8.3

63×10.5

–

–

–

Условные обозначения

v , м/с

–

–

–

–

–

Valtec PP-FIBER Ø20 x 3.4

* Условное обозначение: стальных труб – условный проход х толщину стенки; полимерных труб – наружный диаметр х толщину стенки. ** Рабочее давление PN указано при соответствующей температуре

Коротко о главном

Определение пропускной способности трубы в зависимости от диаметра и давления воды представляют собой сложную задачу. Для этой цели могут использоваться формулы, специальные таблицы, онлайн калькуляторы или специализированные программы.

Правильно выбранные трубы обеспечат качество и долговечность работы водопроводной и других систем коммуникаций в доме или квартире. При расчёте параметров труб нужно учитывать величину напора, делать поправку на его падение, принимать во внимание длину и срок службы труб.

Пропускная способность трубопровода.

Такая характеристика как пропускная способность трубопровода зависит от нескольких факторов. Прежде всего, это диаметр трубы, а также тип жидкости, и другие показатели.

Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.

При расчете любых систем, основанных на циркуляции жидкости по трубам, возникает необходимость точного определения пропускной способности труб. Это метрическая величина, которая характеризует количество жидкости, протекающее по трубам за определенный промежуток времени. Данный показатель напрямую связан с материалом, из которого изготовлены трубы.

Если взять, к примеру, трубы из пластика, то они отличаются практически одинаковой пропускной способностью на протяжении всего срока эксплуатации. Пластик, в отличие от металла, не склонен к возникновению коррозии, поэтому постепенного нарастания отложений в нем не наблюдается.

Что касается труб из металла, то их пропускная способность уменьшается год за годом. Из-за появления ржавчины происходит отслойка материала внутри труб. Это приводит к шероховатости поверхности и образованию еще большего налета. Особенно быстро этот процесс происходит в трубах с горячей водой.

Далее приведена таблица приближенных значений которая создана для облегчения определения пропускной способности труб внутриквартирной разводки. В данной таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы.

Таблица пропускной способности труб для жидкостей, газа, водяного пара.

Вид жидкости

Скорость (м/сек)

Вода городского водопровода

Вода трубопроводной магистрали

Вода системы центрального отопления

Вода напорной системы в линии трубопровода

Масло линии трубопровода

Масло в напорной системе линии трубопровода

Пар в отопительной системе

Пар системы центрального трубопровода

Пар в отопительной системе с высокой температурой

Воздух и газ в центральной системе трубопровода

Чаще всего, в качестве теплоносителя используется обычная вода. От ее качества зависит скорость уменьшения пропускной способности в трубах. Чем выше качество теплоносителя, тем дольше прослужит трубопровод из любого материала (сталь чугун, медь или пластик).

Расчет пропускной способности труб.

Для точных и профессиональных расчетов необходимо использовать следующие показатели:

• Материал, из которого изготовлены трубы и другие элементы системы;
• Длина трубопровода
• Количество точек водопотребления (для системы подачи воды)

Наиболее популярные способы расчета:

1. Формула. Достаточно сложная формула, которая понятна лишь профессионалам, учитывает сразу несколько значений. Основные параметры, которые принимаются во внимание – материал труб (шероховатость поверхности) и их уклон.

2. Таблица. Это более простой способ, по которому каждый желающий может определить пропускную способность трубопровода. Примером может послужить инженерная таблица Ф. Шевелева, по которой можно узнать пропускную способность, исходя из материала трубы.

3. Компьютерная программа. Одну из таких программ легко можно найти и скачать в сети Интернет. Она разработана специально для того, чтоб определить пропускную способность для труб любого контура. Для того что узнать значение, необходимо ввести в программу исходные данные, такие как материал, длина труб, качество теплоносителя и т.д.

Следует сказать, что последний способ, хоть и является самым точным, не подходит для расчетов простых бытовых систем. Он достаточно сложен, и требует знания значений самых различных показателей. Для расчета простой системы в частном доме лучше воспользоваться таблицами.

Пример расчета пропускной способности трубопровода.

Длина трубопровода – важный показатель при расчете пропускной способности Протяженность магистрали оказывает существенное влияние на показатели пропускной способности. Чем большее расстояние проходит вода, тем меньшее давление она создает в трубах, а значит, скорость потока уменьшается.

Приводим несколько примеров. Опираясь на таблицы, разработанные инженерами для этих целей.

Пропускная способность труб:

• 0,182 т/ч при диаметре 15 мм
• 0,65 т/ч с диаметром трубы 25 мм
• 4 т/ч при диаметре 50 мм

Как можно увидеть из приведенных примеров, больший диаметр увеличивает скорость потока. Если диаметр увеличить в 2 раза, то пропускная способность тоже возрастет. Эту зависимость обязательно учитывают при монтаже любой жидкостной системы, будь то водопровод, водоотведение или теплоснабжение. Особенно это касается отопительных систем, так как в большинстве случаев они являются замкнутыми, и от равномерной циркуляции жидкости зависит теплоснабжение в здании.
