Как сделать винт на сваю

Как изготовить винтовые сваи самостоятельно

Несмотря на простую конструкцию СВС, сделать винтовые сваи своими руками достаточно сложно. Для легкого вкручивания в грунт необходим определенный наклон спиральной лопасти, ее правильное расположение на конусе наконечника.

Для винтовых свай не существует ГОСТов, поэтому даже промышленные производители часто реализуют продукцию с неправильными размерами, геометрией наконечника. Чтобы обеспечить высокий эксплуатационный ресурс фундамента, необходимо придерживаться размеров в нижеприведенных чертежах.

Конструкция винтовых свай

Несмотря на многообразие конструкций, заводские и самодельные винтовые сваи имеют несколько элементов:

• тело – труба диаметром 76 – 350 мм, стенкой от 4 мм;
• наконечник – литая, сварная пика (рекомендуемая длина 2 диаметра) или изготовленный из тела трубы конус;
• лопасти – одна двухзаходная или однозаходная спираль либо два винта на расстоянии 0,4 – 0,7 м друг от друга (для пластов со слабой несущей способностью);
• оголовок – актуален для деревянных ростверков (срубы, каркасные, панельные, щитовые дома), представляет собой пластину с отверстиями, усиленную ребрами жесткости, приваренную к катушке из трубы, внутренний диаметр которой чуть больше наружного размера тела сваи.

Чертеж конструкции винтовой сваи.

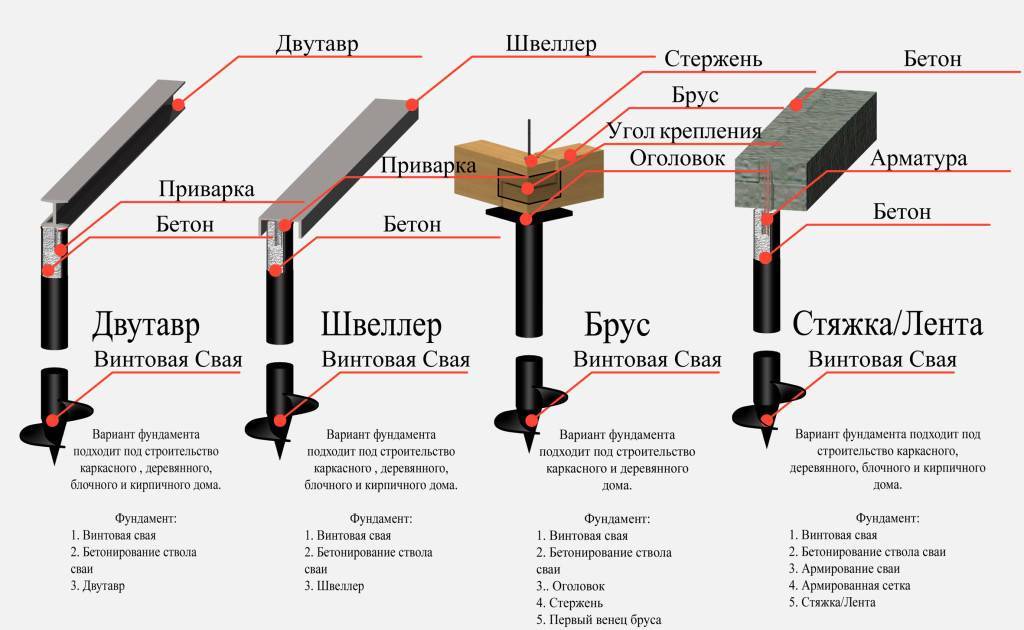

Фундамент из металлического ростверка по винтовым сваям собирается без оголовков. Швеллер, двутавр привариваются непосредственно к телу сваи, выступающему над поверхностью земли.

Изготовление винтовых свай – пошагово

При конструировании вышеуказанных элементов СВС необходимо ориентироваться на чертеж любого производителя винтовых свай. Это позволит не ошибиться в посадочных размерах лопастей и минимизировать количество сварных швов, каждый из которых ослабляет металл в непосредственной близости к месту соединения.

Тело сваи

Изготовление СВС начинается с выбора труб, из которых состоит фундамент. Специалисты рекомендуют придерживаться ТУ производителей:

• Ст20 – соответствует ГОСТ 8732;
• 09Г2С – соответствует ГОСТ 19281.

Трубы из этих материалов достаточно легко кроить, изгибать лепестки при изготовлении пики наконечника. Стандартная длина СВС составляет 2 – 3 м, при необходимости погружения на большие глубины для гарантированного достижения несущих пластов свая наращивается трубой после вкручивания на 1,5 – 2 м.

Варианты наконечников

Существует три варианта наконечника для самодельной винтовой сваи. Все они отличаются технологией изготовления, размерами деталей. Для плотных грунтов оптимально подходят сварные пики либо наконечники, изготовленные из тела трубы. При вкручивании СВС в торф, песок или супесь могут применяться крестообразные наконечники. На ресурс фундамента конструкция пики практически не влияет, изменяется лишь усилие затяжки на рычагах.

Наконечник из тела трубы

Изготовление по данной технологии потребует увеличения тела трубы на длину двух ее диаметров, поскольку в наконечник превращается один конец заготовки сваи. Метод состоит из последовательности операций:

• изготовление шаблона – из картона, паронита или трубы вырезается треугольник;
• разметка – конец трубчатой заготовки размечается по шаблону на несколько секторов;
• крой трубы – по меловым линиям на конце трубы изготавливаются зубчатые лепестки;
• загиб – полученные на предыдущем этапе лепестки загибаются в конус, вершина которого должна совпадать с осью трубы;
• сварка – лепестки привариваются друг к другу двойным швом.

Заготовка наконечника винтовой сваи из тела трубы.

При разметке шаблона необходимо учесть:

• для труб диаметра 108 – 200 мм лучше изготовить 5 лепестков;
• для 76 – 89 мм труб достаточно 4 лепестков;
• короткая сторона треугольника равна πD/n, где n – количество лепестков, D – диаметр трубы;
• высота треугольника равна или чуть больше двух наружных диаметров трубы.

Получившаяся пика имеет форму конуса, что очень удобно для приваривания заготовки лопасти. Чтобы сделать СВС по этой технологии потребуется сварочный аппарат (инвертор), плазморез/газорезка или УШМ с оснасткой по металлу (отрезной диск). Фундамент гарантированно погружается до проектного пласта, пика легко раздвигает мелкие камни, крошит крупные валуны.

Сварной наконечник

Для фундаментов малых архитектурных форм и легких построек могут использоваться сварные наконечники, изготавливаемые по схожей технологии:

• крой лепестка – развертка треугольника выполняется аналогичным способом из листовой стали (4 – 5 мм) либо трубы такого же диаметра, что и тело сваи;
• сборка наконечника – лепестки устанавливаются вплотную друг к другу, получившийся конус прихватывается сваркой;
• изготовление – двойной сварной шов по прихваткам.

Наконечник сваренный из 4-х треугольных заготовок (пирамидкой).

Лопасти удобнее стыковать к пикам из лепестков, вырезанных из труб, нежели к пирамидкам из листовой стали. В любом случае используется чертеж, приведенный ниже.

Крестообразный наконечник

Третий метод изготовления наконечника использует другие чертежи. Технология имеет вид:

• крой деталей – треугольник + ребра жесткости + круглая пластина-заглушка для трубы;
• сборка конструкции – на заглушку устанавливается большой треугольник, два ребра жесткости (под прямым углом к пластине), прихватываются в нескольких местах;
• сварочное соединение – все стыки обвариваются двойным швом.

Свая с крестообразным наконечником.

Большой треугольник имеет размеры:

• нижняя сторона равна диаметру круглой заглушки (наружный размер трубы);
• высота составляет π х D.

При выборе крестообразного наконечника необходимо учесть, что лопасти (шнек сваи) в этом случае привариваются выше пики. Это единственный недостаток данной конструкции, увеличивающий усилие затяжки.

Изготовление лопастей

Легче всего закручиваются сваи, винт которых начинается в нижней трети наконечника, шаг лопасти составляет 5 – 7 см. Этот элемент СВС имеет сложную конфигурацию, выполняется из толстой листовой стали от 5 мм. Поэтому сделать лопасти можно несколькими способами:

• сплошной однозаходный винт – крой листовой заготовки согласно приведенному чертежу, разводка лопасти ломом, монтировкой до необходимого размера шага;
• сборный винт из нескольких заготовок – крой отдельных сегментов (половина окружности максимум), последовательная сварка каждого из них на пику, тело сваи.

В первом случае физически невозможно выполнить больше одного захода винта. Зато элемент обладает максимальной пространственной жесткостью, стабильной геометрией.

Во втором варианте можно собрать многозаходный шнек, однако сложно сохранить конфигурацию спирали.

Однозаходная лопасть создается следующим способом:

Резка лопасти для сваи ручным плазморезом по меловой разметке.

• разметка – внешний диаметр заготовки 15 – 30 см в зависимости от нагрузки на сваю (обычно 20 – 25 см), внутренний диаметр равен наружному размеру трубы (для самодельных свай чаще 76 – 108 мм), в произвольном месте отчерчивается отрезок, соединяющий внутреннюю окружность с наружной;
• крой – деталь вырезается из 5 – 7 мм листа плазморезкой, газорезкой либо сваркой с учетом ширины реза, последующей обработки посадочного места (внутренний диаметр);
• разводка – участок напротив разреза между наружным/внутренним диаметром зажимается в тиски или щель в массивной конструкции (крыльцо, ворота, столб с секцией забора), края лопасти разжимаются монтажкой или ломом с постоянным контролем шага витка шнека.

Гибка лопасти для винтовой сваи с помощью лома.

Сделать многозаходные лопасти шнека можно по технологии:

• разметка – внутренний диаметр равен наружному размеру трубы (тело сваи), наружный составляет 20 – 30 см, получившееся кольцо делится двумя отрезками на одинаковые полукольца;
• фигурный крой – резка по разметке в любой последовательности профессиональным инструментом;
• установка на сваю – на пике, трубе необходимо создать винтовую разметку, приложить первое полукольцо, прихватить его, проверив перпендикулярность телу сваи, затем разместить по линии остальные полукольца в зависимости от необходимого количества витков шнека СВС. При необходимости, полукольцо немного подгибают.

Проще всего приварить шнек или сегменты сборного винта к телу сваи, так как сечение трубы постоянно на всем ее протяжении. Конусный наконечник сужается, поэтому внутренний диаметр лопасти должен иметь на этом участке меньший размер. Поэтому шаблон для этого элемента можно подгонять непосредственно по месту, используя листовой материал достаточной жесткости (паронит или картон).

Антикоррозионная обработка

Для максимального эксплуатационного ресурса элементы свайного фундамента необходимо защитить от коррозии. Ежегодно трубы, лопасти теряют 0,01 мм толщины стенок из-за ржавчины металла, погруженного в землю. Специалисты рекомендуют покрывать СВС после удаления окалины со сварных швов следующими составами:

• эмаль полиуретановая – производители Хемпел, Маско, наносится на грунт ВЛ05, обладает 30 – 60 летним ресурсом;
• эмаль двухкомпонентная – модификации IR02 или Зинга Металл, ресурс 60 – 90 лет, созданы для защиты подземных металлических конструкций;
• стеклопластик – наносится на холодное цинковое покрытие (IR02 + грунт ВЛ05), обеспечивает 300 – 400 летний ресурс, успешно противостоит электрохимической коррозии.

Для бюджетных построек обычно используют двухкомпонентные лакокрасочные покрытия на основе эпоксидных смол.

Следуя приведенным рекомендациям можно изготовить винтовые сваи своими силами, обеспечив максимально возможный для домашних условий эксплуатационный ресурс фундамента.

Как изготовить винтовые сваи своими руками

Индивидуальные застройщики все чаще устанавливают дома, хозяйственные постройки, ворота и ограды на свайно-винтовое основание. На такие фундаменты ориентируются производители домов из профилированного бруса, собрать готовый дом «под ключ» на свайных опорах можно за 1-2 дня. Фундамент из винтовых свай может быть единственно возможным решением при строительстве в городской черте или в условиях компактного расположения соседних построек.

Практически в каждом регионе работают компании, оказывающие услуги по изыскательским работам и установке винтовых свай. Компании-подрядчики имеют современную технику и квалифицированных специалистов. Некоторым застройщикам по экономическим и другим обстоятельствам эти услуги недоступны, заказывать в специализированной компании установку 6-8 опор под фундамент бани просто нецелесообразно. Для небольших строений дешевле и проще сделать винтовые сваи своими руками, для изготовления опор можно использовать доступный инструмент и недорогой материал.

Винтовые сваи для фундамента можно приобрести на рынке, массовому потребителю покупать готовые опоры не всегда выгодно. Затраты на доставку нескольких опор для хозблока или для ворот могут превысить их стоимость. В этом случае самостоятельное изготовление мелкой партии винтовых свай становится экономически обоснованным.

Выбор конструкции свай

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

• Трубчатое тело;
• Литой или сварной конусообразный наконечник;
• Лопасть различной конструкции;
• Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг. Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг. При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП 20.1330.2016 «Нагрузки и воздействия».

Изготовление свайных опор под брус своими руками

Толщина стенки трубы должна быть более 3.5 мм, длину трубы определяют по глубине залегания плотных слоев грунта. Эту работу можно выполнить с использованием простейшего винтового щупа. Чаще всего длина свай под фундамент не превышает 3-3.5 метров. Отрезки стальных труб такой длины можно приобрести в строительных компаниях и у коммунальщиков, отрезки реализуются как неликвиды по цене металлолома. Трубы, бывшие в употреблении, использовать не рекомендуется.

Необходимо учесть, что трубы могут быть бесшовными, изготовленными путем вальцовки на прокатных станах, и сварными. Использование сварных труб для фундамента нежелательно, при любом качестве сварных соединений, шов более подвержен коррозии.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

• Из тела трубы;
• Из отдельных сегментов;
• Цельнометаллические;
• Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.

Как изготовить лопасть для винтовой сваи

Самым сложным элементом винтовых свай являются лопасти, эта часть свайной конструкции выполняет насколько функций:

• Обеспечивает поступательное движение при закручивании;
• Снижает давление наконечника на грунт;
• Фиксирует опору в вертикальной плоскости;
• Препятствует выдавливанию при морозном пучении.

Лопасть устанавливают в нижней части опоры, общие требования к конструкции: оптимальная толщина – до 5 мм, наружный диаметр до 300 мм, шаг винта 0.2-0.4 от внешнего диаметра. Винтовые сваи изготавливают с одно- или двухзаходными лопастями.

Однозаходная конструкция самая простая и представляет шнек с одним оборотом. Из листового металла плазморезом вырезают заготовку в виде круга с внутренним посадочным отверстием, на заготовке делают разводку – односторонний диаметральный разрез. С помощью слесарного инструмента заготовку растягивают на

ширину шага винта. В двухзаходной конструкции две одинаковые лопасти наваривают на расстоянии 250-300 мм, нижняя лопасть монтируется на 20-30 мм выше наконечника.

Нижнюю часть – режущий край, лопасти затачивают под 45 градусов, острые края разреза закругляют. Лопасть монтируют перпендикулярно телу опоры, приваривают двойным швом. Надежность и качество сварного соединения обеспечивает долговечность опоры, при сварке рекомендуется следить за качеством сварного шва.

Изготовление винтовых свай своими руками — пошагово

Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.

Изготовление винтовых свай – пошагово

При конструировании вышеуказанных элементов СВС необходимо ориентироваться на чертеж любого производителя винтовых свай. Это позволит не ошибиться в посадочных размерах лопастей и минимизировать количество сварных швов, каждый из которых ослабляет металл в непосредственной близости к месту соединения.

Тело сваи

Изготовление СВС начинается с выбора труб, из которых состоит фундамент. Специалисты рекомендуют придерживаться ТУ производителей:

• Ст20 – соответствует ГОСТ 8732;
• 09Г2С – соответствует ГОСТ 19281.

Трубы из этих материалов достаточно легко кроить, изгибать лепестки при изготовлении пики наконечника. Стандартная длина СВС составляет 2 – 3 м, при необходимости погружения на большие глубины для гарантированного достижения несущих пластов свая наращивается трубой после вкручивания на 1,5 – 2 м.

Варианты наконечников

Существует три варианта наконечника для самодельной винтовой сваи. Все они отличаются технологией изготовления, размерами деталей. Для плотных грунтов оптимально подходят сварные пики либо наконечники, изготовленные из тела трубы. При вкручивании СВС в торф, песок или супесь могут применяться крестообразные наконечники. На ресурс фундамента конструкция пики практически не влияет, изменяется лишь усилие затяжки на рычагах.

Наконечник из тела трубы

Изготовление по данной технологии потребует увеличения тела трубы на длину двух ее диаметров, поскольку в наконечник превращается один конец заготовки сваи.

Метод состоит из последовательности операций:

• изготовление шаблона – из картона, паронита или трубы вырезается треугольник;
• разметка – конец трубчатой заготовки размечается по шаблону на несколько секторов;
• крой трубы – по меловым линиям на конце трубы изготавливаются зубчатые лепестки;
• загиб – полученные на предыдущем этапе лепестки загибаются в конус, вершина которого должна совпадать с осью трубы;
• сварка – лепестки привариваются друг к другу двойным швом.

При разметке шаблона необходимо учесть:

• для труб диаметра 108 – 200 мм лучше изготовить 5 лепестков;
• для 76 – 89 мм труб достаточно 4 лепестков;
• короткая сторона треугольника равна πD/n, где n – количество лепестков, D – диаметр трубы;
• высота треугольника равна или чуть больше двух наружных диаметров трубы.

Сварной наконечник

Для фундаментов малых архитектурных форм и легких построек могут использоваться сварные наконечники, изготавливаемые по схожей технологии:

• крой лепестка – развертка треугольника выполняется аналогичным способом из листовой стали (4 – 5 мм) либо трубы такого же диаметра, что и тело сваи;
• сборка наконечника – лепестки устанавливаются вплотную друг к другу, получившийся конус прихватывается сваркой;
• изготовление – двойной сварной шов по прихваткам.

Крестообразный наконечник

Третий метод изготовления наконечника использует другие чертежи.

Технология имеет вид:

• крой деталей – треугольник + ребра жесткости + круглая пластина-заглушка для трубы;
• сборка конструкции – на заглушку устанавливается большой треугольник, два ребра жесткости (под прямым углом к пластине), прихватываются в нескольких местах;
• сварочное соединение – все стыки обвариваются двойным швом.

Большой треугольник имеет размеры:

• нижняя сторона равна диаметру круглой заглушки (наружный размер трубы);
• высота составляет π х D.

Изготовление лопастей

Легче всего закручиваются сваи, винт которых начинается в нижней трети наконечника, шаг лопасти составляет 5 – 7 см. Этот элемент СВС имеет сложную конфигурацию, выполняется из толстой листовой стали от 5 мм.

Поэтому сделать лопасти можно несколькими способами:

• сплошной однозаходный винт – крой листовой заготовки согласно приведенному чертежу, разводка лопасти ломом, монтировкой до необходимого размера шага;
• сборный винт из нескольких заготовок – крой отдельных сегментов (половина окружности максимум), последовательная сварка каждого из них на пику, тело сваи.

В первом случае физически невозможно выполнить больше одного захода винта. Зато элемент обладает максимальной пространственной жесткостью, стабильной геометрией.

Во втором варианте можно собрать многозаходный шнек, однако сложно сохранить конфигурацию спирали.

Однозаходная лопасть создается следующим способом:

• разметка – внешний диаметр заготовки 15 – 30 см в зависимости от нагрузки на сваю (обычно 20 – 25 см), внутренний диаметр равен наружному размеру трубы (для самодельных свай чаще 76 – 108 мм), в произвольном месте отчерчивается отрезок, соединяющий внутреннюю окружность с наружной;
• крой – деталь вырезается из 5 – 7 мм листа плазморезкой, газорезкой либо сваркой с учетом ширины реза, последующей обработки посадочного места (внутренний диаметр);
• разводка – участок напротив разреза между наружным/внутренним диаметром зажимается в тиски или щель в массивной конструкции (крыльцо, ворота, столб с секцией забора), края лопасти разжимаются монтажкой или ломом с постоянным контролем шага витка шнека.

Сделать многозаходные лопасти шнека можно по технологии:

• разметка – внутренний диаметр равен наружному размеру трубы (тело сваи), наружный составляет 20 – 30 см, получившееся кольцо делится двумя отрезками на одинаковые полукольца;
• фигурный крой – резка по разметке в любой последовательности профессиональным инструментом;
• установка на сваю – на пике, трубе необходимо создать винтовую разметку, приложить первое полукольцо, прихватить его, проверив перпендикулярность телу сваи, затем разместить по линии остальные полукольца в зависимости от необходимого количества витков шнека СВС. При необходимости, полукольцо немного подгибают.

Антикоррозионная обработка

Для максимального эксплуатационного ресурса элементы свайного фундамента необходимо защитить от коррозии. Ежегодно трубы, лопасти теряют 0,01 мм толщины стенок из-за ржавчины металла, погруженного в землю.

Специалисты рекомендуют покрывать СВС после удаления окалины со сварных швов следующими составами:

• эмаль полиуретановая – производители Хемпел, Маско, наносится на грунт ВЛ05, обладает 30 – 60 летним ресурсом;
• эмаль двухкомпонентная – модификации IR02 или Зинга Металл, ресурс 60 – 90 лет, созданы для защиты подземных металлических конструкций;
• стеклопластик – наносится на холодное цинковое покрытие (IR02 + грунт ВЛ05), обеспечивает 300 – 400 летний ресурс, успешно противостоит электрохимической коррозии.

Для бюджетных построек обычно используют двухкомпонентные лакокрасочные покрытия на основе эпоксидных смол.

Следуя приведенным рекомендациям можно изготовить винтовые сваи своими силами, обеспечив максимально возможный для домашних условий эксплуатационный ресурс фундамента.

Расчет количества свай

Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции.

При проведении расчета стоит учитывать следующее:

• Сваи должны располагаться под каждым углом постройки.
• Необходима установка опор в местах пересечения несущих стен дома.
• Не меньше двух свай нужно установить в месте расположения печи или камина.
• Требуется установка свай под будущей террасой или другой пристройкой.

Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры.

Их рассчитывают по следующему принципу:

• При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
• Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
• При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.

Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.

Вкручивание винтовых свай своими руками. Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие.

К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Пошаговое руководство, как сделать винтовые сваи самому

Установка винтовых свай может выполняться двумя способами:

Размеры сваи

1. Ручным.
2. Механизированным.

Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:

• характеристика почвы (плотность, каменистость);
• близко залегающие грунтовые воды;
• удаленность коммуникационных магистралей;
• густота и возраст ближайших построек;
• личные предпочтения застройщиков.

Далее мы более подробно рассмотрим ручную и механизированную установку винтовых элементов по отдельности и разберем их особенности, преимущества и недостатки.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг. Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг. При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП 20.1330.2016 «Нагрузки и воздействия».

Изготовление лопасти

Для изготовления лопасти винтовой сваи вам потребуется:

• сталь листовая толщиной 5 мм;
• плазморез;
• тиски;
• шаблоны для разметки внутреннего и наружного диаметров заготовки;
• рычаг для растяжки спирали винта (подойдет обыкновенный лом).

Порядок выполнения работ

Поскольку для устройства фундамента потребуется немало свай, размечать каждую заготовку при помощи циркуля нецелесообразно.

Лучше потратить некоторое время на изготовление шаблонов, зато скорость разметки будущих лопастей с их помощью будет гораздо выше.

Вам потребуется всего два шаблона:

• малый круг, диаметр которого равен наружному диаметру трубы;
• большой круг диаметром, равным наружному диаметру винта.

На шаблоны желательно нанести центральные оси: так их проще ориентировать на стальной полосе во время разметки.

После изготовления шаблонов можно приступать к дальнейшим операциям.

Раскрой полосы

Правильный раскрой стальной полосы позволяет уменьшить количество отходов.

Поэтому длина и ширина ее должны быть кратными наружному диаметру заготовки лопасти:

• по ширине должен укладываться большой шаблон без припусков. То есть, если его диаметр равен 200 мм, то и ширина полосы должна быть 200 мм;
• по длине полоса должна равняться диаметру шаблона, умноженному на количество заготовок (без припусков на зазоры между заготовками).

Чтобы все лопасти получились одинаковыми, следует полосу расчертить: провести горизонтальную ось по ее длине и вертикальные – с шагом, равным диаметру лопасти. Первая вертикаль размечается от короткой стороны полосы на расстоянии, равном половине диаметра заготовки.

При помощи шаблонов размечаются круги. Делать это можно в любом порядке: сначала малые (внутренние), затем большие (наружные) либо наоборот.

Но если вы решили оси на полосу не наносить, разметку надо начинать с наружного контура заготовки.

Изготовление винтовой спирали

При помощи плазмореза последовательно вырезаются заготовки. Сначала выполняется рез по вертикальной оси – до внутреннего круга, затем – по внутренней разметке, и только после этого вырезается наружный контур лопасти.

Полученные кольца по одному закрепляют в тисках вертикальным разрезом вверх и при помощи рычага разводят их торцы: сначала отгибается один торец, затем заготовку освобождают из тисков, переворачивают, закрепляют – и отгибают второй торец.

Расстояние между ними должно быть 130-140 мм (если диаметр лопасти равен 200 мм). Причем нижний конец лопасти (который закручивается в грунт) отгибается на меньший угол, чем верхний.

При изготовлении винтовых свай своими руками это самый сложный момент, так как неправильно подобранный угол не даст вкрутить винт в грунт.

Как усилить фундамент

Теперь вы знаете, как сделать сваи для фундамента своими руками. Но что делать, если они оказались слабыми? Довольно часто такое основание нуждается в усилении. Выполняется оно следующим образом:

1. Сами свайные опоры можно усилить за счет монтажа подошв из железобетона.
2. Ростверк можно усилить при помощи швеллеров или уголков. Они привариваются к углам сооружения.
3. Вся конструкция фундамента также может быть усилена, но сделать это довольно сложно и дорого. Проблема в том, что если понадобилось усиление всей конструкции, значит, на начальном этапе расчеты были неверно проведены.
4. Также можно усилить грунт вокруг наземной части и свай. Необходимо производить подсыпку, если верхний слабый слой не более 50 см. В случае если толщина будет больше, то разумнее всего окажется поднять над землей наземную часть фундамента.

Как видите, свайный фундамент своими руками сделать несложно. Усилить его тоже не очень сложно.

Ошибки и правила закручивания свай

Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:

• вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
• игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
• установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
• углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
• остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
• остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.

Преимущества и особенности свайно-винтового фундамента

• максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
• несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
• работы можно выполнять как летом, так и зимой;
• возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
• возможность проведения всех работ вручную, без использования техники;
• нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
• строительная чистота;
• отсутствие грунтовых вибраций во время ввинчивания трубок;
• возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
• возможность проведения ремонта фундамента в любое время;
• винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
• простота и лёгкость возведения свайного фундамента.

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10. Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

Изготовление наконечника сваи

Винтовые сваи могут иметь различные типы наконечников, и не каждый из них можно изготовить в кустарных условиях. Две основные разновидности наконечников:

• Литой наконечник, в котором конус сваи и лопасть составляют единый литой элемент
• Приваренный наконечник, изготавливаемый отдельно от тела трубы
• Заостренный наконечник из самой трубы

Значительно проще придать трубе заострение на конце и приварить к нему лопасть. Именно этот способ широко применяется для кустарного производства винтовых свай.

В данном случае конец трубы размечается по шаблону, и производится обрезка лишнего металла. В результате на конце трубы остаются зубцы, которые сбиваются к центру. Как правило, стандартный способ предполагает вырезание четырех зубцов.

Металл, из которого изготовлена труба, достаточно прочен, поэтому операция изготовления корпуса достаточно трудоемка, особенно при толщине стенки более 4 мм.

Шаблон для изготовления наконечника сваи

После того, как конус сведен, все соединения должны быть тщательно проварены. Неправильная и некачественная сварка может привести к тому, что зубец разойдется при соприкосновении с достаточно плотными слоями грунта или попадании на пути сваи каменистых включений в почву.

Разметка наконечника сваи

Еще один способ изготовления конусного наконечника – сварка его отдельно от трубы из отдельных элементов, вырезанных из металлического листа. Такому наконечнику можно придать вид окончания крестообразной отвертки, приварить дополнительные ребра жесткости и т.д. В дальнейшем готовый конус приваривается к телу трубы, аналогично литому наконечнику. Очевидно, что соединения наварного наконечника с телом трубы должно быть очень качественным и надежным.

Пошаговая инструкция установки фундамента на сваях

1. Для начала нужно сделать разметку участка, на котором будет вестись строительство. Для этого необходимо разделить план дома на определённые прямоугольники. В этом случае погрешность не должны превышать 1–2 сантиметра.

2. Ввинчивание свай нужно начинать в тех местах, где будут углы будущего здания. Если длина трубы до 2,5 метра, то для их монтажа необходимо использовать специальные пруты, которые вставляются в нужно специальное отверстие. В случае с длинными винтовыми сваями (от 2,5 до 4 метров), нужно использовать удлинители и рычаги. Трубки надеваются на удлинитель, который скрепляется с ними с помощью отверстий. После этого начинается монтаж. Если речь идёт о ручном ввинчивании, то в этом процессе должно быть задействовано минимум 3–4 человека, дабы всё прошло без проблем. Во время ручного монтажа нужно постоянно следить за тем, чтобы свай строго вертикально ввинчивался в грунт. Для этого нужно использовать уровень и отвес. Допускается отклонение в 1–2 градуса от вертикальной оси.

3. После ввинчивания всех свай в грунт на глубину, которая соответствует расчётным данным, нужно с помощью дальномера определить высоту всех выступающих труб из земли. С помощью шлифовальной машины эту высоту нужно привести к одинаковому показателю.

4. Как только все сваи будут приведены к одной высоте, можно начинать заливать полости труб бетоном. Делать это нужно постепенно, дабы избежать возможности появления воздушных прослоек.

5. Когда раствор будет залит во все сваи, нужно дать ему время, чтобы он застыл. Как только это произойдёт можно начинать приваривать наголовники к трубкам.

6. В зависимости от выбранного способа обвязки труб, монтируется конструкция фундамента. Делается это с помощью брёвен или сварки. Если использовалась сварка, то все швы необходимо смазать мастикой, дабы избежать коррозии.

7. После этого можно начинать отделку фундамента. Делать это можно как с помощью дерева или декоративных панелей.

Виды свайно-винтового фундамента

• С деревянным брусом, который идеально подходит для строительства зданий из СИП-панелей.
• Со швеллером, который является оптимальным выбором при возведении тяжёлых зданий и крупных домов.
• С заливкой железобетонной плиты. Этот вид свайного фундамента является наиболее предпочтительным выбором для возведения зданий на неустойчивых грунтах, например, на болотах.
• С заливкой железобетонного ростверка. Этот способ замечательно подходит для строительства домов из кирпича, так как этот вид свайно-винтового фундамента способен выдерживать огромные нагрузки.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг. Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг. При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП 20.1330.2016 «Нагрузки и воздействия».

Особенности

Винтовые сваи для забора — особенности выбора и тонкости монтажа

Винтовые сваи представляют собой пустотелые трубы с резьбой, оборудованные сварным наконечником. Для строительства забора на каменистых почвах используют комбинированные, с дополнительными лопастями, модели. Они обеспечивают равномерность нагрузки на металлическую трубу и увеличивают прочность конструкции. На торфяных и песчаных грунтах используют сваи с закрытым наконечником, на всех остальных – с открытым. Трубы выпускаются с различным диаметром, выбор которого зависит от почв, высоты заграждения, материала для заполнения, наличия калитки и въездных ворот, от ветровой нагрузки и уровня промерзания грунта.

Наиболее распространёнными считаются трубы диаметром 76 и 89 мм. Они предназначены для монтажа забора из профлиста, шифера, металлического штакетника и готовых сварных секций. Для облегчённого заграждения из сетки рабицы или деревянного штакетника достаточно будет свай с диаметром 57 мм.

Винтовые сваи устанавливаются в землю ниже уровня промерзания грунта. Монтаж производится с определённым шагом, равным длине одной секции. Сверху на них монтируются столбы, между которыми и размещается заполнение. В качестве них часто используются трубы чуть меньшего диаметра, которые вставляются в полость сваи и надёжно фиксируются в ней.

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

• стандартными. Для обычных грунтов с крупными лопастями;
• для участков с высокими грунтовыми водами. Со средними лопастями, гарантирующими, что во время ввинчивания, грунт не будет разрыхляться;
• для вечномерзлых грунтов. С лопастями небольшого размера, которые облегчают работу по установке сваи и исключают риск перекоса.

Установка винтовых свай своими руками

Прежде чем приступить к работе советуем ознакомиться с советами специалистов:

• вертикаль. Отклонение от оси завинчивания может составлять не более 1 градуса. Чтобы иметь возможность постоянно контролировать это параметр, нужно использовать лазерный уровень или обычный строительный уровень, зафиксированный на верхней части сваи;
• рычаг. Чем длиннее рычаг – тем проще закрутить сваю. Удобная для работы длина рычага составляет 3-4 метра.;
• глубина заложения. Определение нижней границы при установке сваи, ведется расчетным методом. Учитываются такие данные как глубина промерзания почвы, уровень грунтовых вод, состав почвы. Для большей территории РФ глубина промерзания составляет 1,5 м.п. Данные по плотности грунта получают путем проведения исследований непосредственно на участке.

Сделать винтовые сваи своими руками — это просто

Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.

Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:

• При строительстве на участках с высоким уровнем грунтовых вод;
• Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
• Для участков, отличающихся высоким показателем глубины промерзания;
• На участках с перепадом высот;
• Для строительных объектов с высокой нагрузкой.

Основные отличительные характеристики Винтовых свай:

• Универсальность;
• Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
• Возможность механизации процесса монтажа;
• Минимальные сроки установки свай;
• Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
• Незначительное количество земляных работ;
• Продолжительный срок эксплуатации до 150 лет;
• Более низкая стоимость по сравнению с другими фундаментами.

Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.

Конус винтовой сваи ещё называют розочка или корона винтовой сваи.

К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.

Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.

Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.

Размер оголовка выбирается соответственно диаметру сваи.

Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.

Для самостоятельной сборки винтовых свай вам понадобятся:

Лопасти для винтовых свай гнутые со стандартным шагом гибки

Площадки с отверстиями для изготовления оголовков или готовые оголовки

Труба нужного диаметра

Антикоррозийное покрытие для свай

Важной задачей является правильный раскрой конуса на винтовой свае. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт. Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт

Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.

Начинаем делать конус:

На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.

Высота конуса винтовой сваи равна 1.5 диаметра трубы.

После разметки вырезаем лепестки конуса в количестве 4-х штук.

У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.

Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.

Теперь части конуса можно заварить.

Привариваем гнутую винтовую лопасти к конусу.

Стандартные лопасти для винтовых свай 76, 89, 108, 133, 159, 219, 325 диаметра состоят из 2-х сегментов, которые свариваются между собой.

Только лопасть для 57 винтовой сваи состоит из одного сегмента.

Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.

Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.

Вам останется только себя похвалить!

Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:

Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.

У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:

Площадки для изготовления оголовков

Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.

Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:

Аппарат для плазменного раскроя труб с ЧПУ

Станок для раскроя свай с ЧПУ оборудован плазмообразователем Hypertherm Powermax( лучшие на рынке), управляется всего 1 человеком, дает отличную точность, скорость и себестоимость реза.

Как итог, производительность раскроя выросла втрое против ручной резки, что позволило отказаться от половины резчиков.

Более того, корона вырезана с абсолютной точностью, и теперь сварщикам не надо исправлять огрехи, которые были при ручной резке, что, в свою очередь позволяет сэкономить 15-20% стоимости на участке сварки.

Мы тестировали его весь 2021 год и точно можем сказать — он нужен!

Ко всем станкам в комплекте идет набор программ и обучение работе на нем. Возможен шеф-монтаж.

Самостоятельное изготовление

Схема строповки сваи

Для легких грунтов, сваи до 4-6 м длиной не сложно изготовить и самостоятельно, без сложных подсчетов их параметров. Для забора или небольшого строения такого изделия будет достаточно.

Для примера, возьмем сваю с однооборотным винтом, целиком приваренным к трубе. Ствол можно изготовить из любого доступного материала от 80 мм диаметром. Для изготовления винта используют сталь толщиной не менее 4 мм.

Линия его реза должна равномерно проходить от наружного к внутреннему диаметру. В этом случае, получается выпуклая режущая кромка, которая будет легче погружаться в почву. Затачивать режущую кромку лучше на обычный клин.

При растягивании винта, его внутренний диаметр станет меньше.

Для сборки сваи необходимо 2 человека, работы выполняют в таком порядке:

1. Для винта подготавливают выкройку, и вырезают заготовки.
2. Их свободно надевают на стержень сваи.
3. Болгаркой на подготовленной стальной трубе с учетом ее диаметра прорезают 3-6 фестонов.
4. Сводят их ударами в конус и сваривают вместе.
5. К получившемуся таким образом наконечнику, подбивают заготовку будущего винта и крепят сварочным аппаратом с помощью прихваток внутреннюю часть режущей кромки.
6. Вытягивают винт с помощью прута или монтировки в спираль, при этом, шаг винта немного изменится, но это не критично.
7. Прихватывают в таком положении внутренний край.
8. Окончательно проваривают все места соединений.

Количество материала и монтаж

Варианты установки свай винтового фундамента

Диаметр, толщина трубы и количество опор для здания, определяют, учитывая характеристики грунта, массу конструкции при допустимой нагрузке на сваи.

Для каждого здания эти параметры индивидуальны, готовых рецептов не существует. Необходимо добавить, что проектируются фундаменты на винтовых сваях как отдельные опоры, ленты или как несколько ввинченные вместе изделия, к примеру, для установки колонн — здесь вкручиваются сваи из одной точки, только под разным углом и в разном направлении, для тяжелых зданий создаются особые свайные поля.

Установка таких изделий может быть ручной и механической. Вручную устанавливают сваи, если въезд на участок невозможен или при небольшом количестве свай. Если размер лопасти сваи более 250 мм, то предварительно нужно вырыть небольшой приямок до 0.5 м, что упростит закручивание опор.

Устанавливают сваи с помощью простейших инструментов: металлический рычаг большой длины или лом, на который насаживают длинные трубы. Во время ввинчивания опор необходимо проверять их вертикальность.

При установке свай с помощью бурильных агрегатов, можно использовать изделия, длина которых зависит только от размера стрелы установки. При этом, есть только одна сложность — достать до верхнего конца длинной сваи, и закрепить ее на наконечнике стрелы.

Скорость устройства поля из свай с помощью механизмов конечно выше чем при ручной работе, но затраты на аренду техники нередко станут причиной отказа от ее использования при постройке частных домов.

Подрезка свай

Твердый слой почвы, в котором должны держаться лопасти опор, никогда не находится на одном уровне. Естественно, и сваи, вкрученные до него, также на одном уровне располагаться не могут. По этой причине, хвостовики качественно установленных свай будут находиться на разном уровне и их необходимо подрезать на одной высоте.

Для подрезки концов опор есть еще одна — отверстие хвостовика имеет диаметр 35-50 мм. Это ослабляет всю конструкцию, и при вкручивании, его края слегка деформируются (а сам хвостовик скручивается).

Если представители организации, делающей вам свайный фундамент, не желают подрезать хвостовики, сразу отказывайтесь от их работы.

Трубы свай необходимо заполнить бетоном для того, чтобы защитить ее внутреннюю часть от воздуха и воды, и как результат, снизить возможность появления коррозии. Для этого, применяют пескобетон М300 в виде жидкой кашицы.

Создание ростверка

Ростверк на винтовых сваях” width=”300″ height=”200″ />Это элемент конструкции дома, необходимый для распределения нагрузки от массы дома на сваи.

Чаще всего, используют висячие ростверки, которые бывают:

1. Бетонные.
2. Металлические.
3. Деревянные.

Ростверк из бетона хорошо подходит при постройке зданий из дерева с небольшой массой на неровном участке или при постройке домов из блоков или кирпича.

При создании ростверка из металла, вершины свай связывают вместе двутавровой балкой или швеллером. Чем больше промежутки между сваями, тем шире используют балки. Все части соединяют болтами или сваривают.
