Где взять 12 вольт в домашних условиях

Схематические решения, как из 220в получить напряжение 12в без трансформатора

Вопрос-ответ

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

Основные способы понижения

Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

• С помощью балластного конденсатора понижение напряжения.
• При помощи балластного резистора гасится избыточное напряжение.
• Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

Балластный конденсатор

Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии.

Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

При помощи резистора

Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение.

Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

Автотрансформатор или дроссель с подобной логикой намотки

В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц.

Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).

Схема автотрансформатора с фиксированным напряжением U₂.

Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

Бестрансформаторное электропитание: возможные схематические решения

Микросхема линейного стабилизатора

Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц.

Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

Зарядное устройство

Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети.

В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

• аккумуляторные электродрели, шуруповерты и электропилы;
• стационарные насосы для полива огородов;
• аудио-видеотехника и радиоэлектронная аппаратура;
• системы видеонаблюдения и сигнализации;
• батареечные радиоприемники и плееры;
• ноутбуки (нетбуки) и планшеты;
• галогенные и LED-лампы, светодиодные ленты;

• портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
• паяльные станции и электропаяльники;
• зарядные устройства мобильных телефонов и повербанков;
• слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
• детские игрушки, елочные гирлянды, помпы аквариумов;
• различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Где взять 12 вольт в домашних условиях – самые простые способы

Из-за широкого применения обыватели пытаются организовать питание для таких приборов самостоятельно, поэтому в данной статье мы рассмотрим, как получить 12 Вольт различными способами.

Получаем 12 Вольт из 220

Наиболее доступным источником питания с практически неограниченным ресурсом мощности является бытовая сеть переменного напряжения 220 Вольт. Все что нужно для получения 12 Вольт – понизить, а при необходимости, и преобразовать имеющуюся электрическую величину в постоянную.

Для этого можно использовать один из нескольких способов:

• с использованием трансформатора для понижения и диодного моста для дальнейшего выпрямления;
• при помощи гасящего конденсатора;
• без трансформатора – с применением резистора или полупроводникового устройства.

Теперь рассмотрим каждый из способов более детально.

Способ без трансформатора

В случае отсутствия трансформатора, который мог бы понизить напряжение сети до 12 Вольт, обойтись можно и обычным резистором. Дело в том, что падение напряжения на резисторе, подключенном последовательно нагрузке в 208 Вольт обеспечит 12 Вольт на нужном устройстве, при условии, что в сети 220 Вольт.

Если напряжение сети значительно отличается, то универсальная формула для расчета величины дополнительного резистора будет выглядеть следующим образом:

R1 = Uc / I — Rн

• R1 – сопротивление дополнительного резистора;
• RН – сопротивление нагрузки;
• I – ток в цепи резистора и нагрузки (можно брать паспортное значение);
• UC – напряжение в сети.

Такой способ, чтобы получить 12 Вольт нельзя назвать оправданным, так как падение напряжения на резисторе будет приводить к расходу мощности и дополнительным затратам электроэнергии. Поэтому еще одним вариантом для понижения уровня напряжения является использование тиристорного или симисторного регулирования. Пример такой схемы приведен на рисунке ниже:

Понижение напряжения при помощи симистора

Здесь токоограничивающая цепочка конденсатором C1 резисторами R1 и R2, которые определяют время заряда емкости и подачи импульса через динистор VS1 на управляющий электрод симистора VS2. Это классический вариант управления величиной выходного напряжения, который часто применяется в диммерах.

Использование гасящего конденсатора

Помимо вышеприведенных методов чтобы получить 12 Вольт можно использовать схему с гасящим конденсатором.

Понижение напряжения с помощью гасящего конденсатора

На рисунке выше приведен пример с двумя гасящими конденсаторами C1 и C2, здесь обе емкости предназначены для снижения переменного напряжения, поступающего от сети. Время на заряд конденсатора существенно сокращает длительность полупериода, подаваемого на мост VD1. Далее электрическая величина передается через стабилизирующие резистор R3, конденсаторы C3 и C6 к линейному преобразователю D1. Затем от преобразователя через конденсаторы C4 и C5 напряжение подается к питаемому устройству.

Схема с трансформатором

Наиболее распространенным вариантом понижения сетевого напряжения, чтобы получить 12 Вольт, является использование трансформатора. Для этого используется специальная электрическая машина с соответствующими параметрами по входному и выходному напряжению.

Понижение напряжения с использованием трансформатора

Как видите, на высокую сторону обмоток трансформатора подается напряжение сети 220 Вольт. Далее, пониженное напряжение поочередно подается полуволнами на входные клеммы диодного моста VD1 — VD4. От диодного моста постоянное напряжение подается к нагрузке через фильтрующий конденсатор C.

Это наиболее простой вариант схемы с понижающим трансформатором, но при необходимости постоянного использования устройство можно дополнить функциональными элементами – переменным резистором или стабилизатором.

Блоки питания

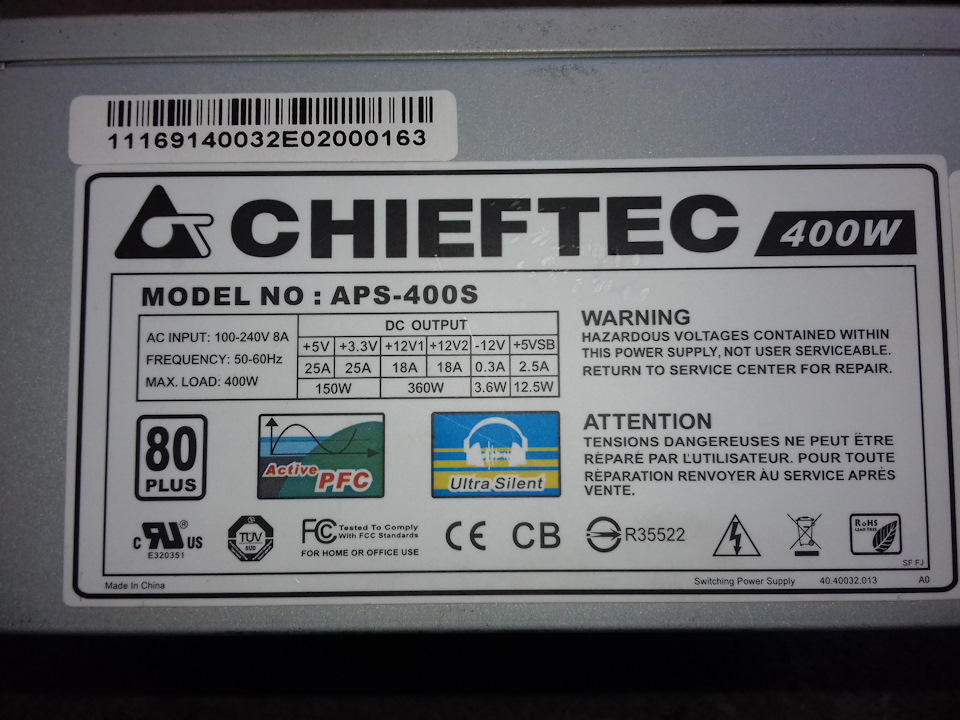

Второй способ – блок питания компьютера. Когда я его увидел, сразу вспомнил, что такой аппарат может дать мне 12 вольт. Чтобы их получить, нужно просто подключиться к соответствующим клеммам выходного разъема и включить сам блок питания в сеть.

Источник eshop.uzex.uz

Хорошим аналогом компьютерным блоками питания могут стать блоки устаревших радиоприемников, телевизоров, магнитофонов, и об этом дальше.

Что в итоге

В целом, существует много способов достать 12 вольт в домашних условиях. Например, если вы автомобилист, то можно попросту воспользоваться аккумулятором. Варианты варьируются от того, какие подручные элементы у Вас есть и готовы ли Вы идти в магазин и покупать их. У меня быстрее всего получилось решить вопрос методом подключения к клеммам выходного разъема компьютерного блока. Больших усилий и потерь этот способ не затребовал.

Напишите в комментариях, как бы вы решали подобную проблему? И решали бы её вообще?

Нужна ли переделка?

Переделывать шуруповерт или нет? Перед началом работы необходимо оценить достоинства и недостатки данного решения. Если говорить о первых, то в результате хозяин добьется:

• исчезновения проблем с внезапно разрядившимся инструментом;
• отсутствия зависимости от низкой температуры, ведь при таких условиях аккумуляторы разряжаются очень быстро;
• получения стабильно крутящегося момента;
• значительной экономии, так как покупка новой, довольно дорогой батареи не потребуется.

Кроме того, это единственный остающийся вариант, если модель уже снята с производства, когда инструмент срочно необходим, а ждать прибытия нового аккумулятора времени нет. Если сам шуруповерт работает без нареканий, то противопоказаний к его переделке нет. Единственное, чего он лишится, это мобильность, но этот минус все же не так существенен, с ним можно справиться.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести новый инструмент.
3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
2. Поставить батарею на зарядку.
3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

1. Нет необходимости подзарядки батареи.
2. Снижается нагрузка на механическую часть.
3. Множество вариантов блоков питания.
4. Увеличение качественных характеристик изделия.

Это интересно: Шлифовальная машинка для паркета, пола — рассматриваем во всех подробностях

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.
Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

• низкая цена;
• хранятся в разряженном состоянии.

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

• высокая цена;
• потеря ёмкости через три года после изготовления.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

• Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
• Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
• Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
• Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Устройство шуруповёрта

12 вольт дома где взять

Где взять 12 вольт в домашних условиях – самые простые способы

Из-за широкого применения обыватели пытаются организовать питание для таких приборов самостоятельно, поэтому в данной статье мы рассмотрим, как получить 12 Вольт различными способами.

Получаем 12 Вольт из 220

Наиболее доступным источником питания с практически неограниченным ресурсом мощности является бытовая сеть переменного напряжения 220 Вольт. Все что нужно для получения 12 Вольт – понизить, а при необходимости, и преобразовать имеющуюся электрическую величину в постоянную.

Для этого можно использовать один из нескольких способов:

• с использованием трансформатора для понижения и диодного моста для дальнейшего выпрямления;
• при помощи гасящего конденсатора;
• без трансформатора – с применением резистора или полупроводникового устройства.

Теперь рассмотрим каждый из способов более детально.

Способ без трансформатора

В случае отсутствия трансформатора, который мог бы понизить напряжение сети до 12 Вольт, обойтись можно и обычным резистором. Дело в том, что падение напряжения на резисторе, подключенном последовательно нагрузке в 208 Вольт обеспечит 12 Вольт на нужном устройстве, при условии, что в сети 220 Вольт.

Если напряжение сети значительно отличается, то универсальная формула для расчета величины дополнительного резистора будет выглядеть следующим образом:

R1 = Uc / I — Rн

• R1 – сопротивление дополнительного резистора;
• RН – сопротивление нагрузки;
• I – ток в цепи резистора и нагрузки (можно брать паспортное значение);
• UC – напряжение в сети.

Такой способ, чтобы получить 12 Вольт нельзя назвать оправданным, так как падение напряжения на резисторе будет приводить к расходу мощности и дополнительным затратам электроэнергии. Поэтому еще одним вариантом для понижения уровня напряжения является использование тиристорного или симисторного регулирования. Пример такой схемы приведен на рисунке ниже:

Понижение напряжения при помощи симистора

Здесь токоограничивающая цепочка конденсатором C1 резисторами R1 и R2, которые определяют время заряда емкости и подачи импульса через динистор VS1 на управляющий электрод симистора VS2. Это классический вариант управления величиной выходного напряжения, который часто применяется в диммерах.

Использование гасящего конденсатора

Помимо вышеприведенных методов чтобы получить 12 Вольт можно использовать схему с гасящим конденсатором.

Понижение напряжения с помощью гасящего конденсатора

На рисунке выше приведен пример с двумя гасящими конденсаторами C1 и C2, здесь обе емкости предназначены для снижения переменного напряжения, поступающего от сети. Время на заряд конденсатора существенно сокращает длительность полупериода, подаваемого на мост VD1. Далее электрическая величина передается через стабилизирующие резистор R3, конденсаторы C3 и C6 к линейному преобразователю D1. Затем от преобразователя через конденсаторы C4 и C5 напряжение подается к питаемому устройству.

Схема с трансформатором

Наиболее распространенным вариантом понижения сетевого напряжения, чтобы получить 12 Вольт, является использование трансформатора. Для этого используется специальная электрическая машина с соответствующими параметрами по входному и выходному напряжению.

Понижение напряжения с использованием трансформатора

Как видите, на высокую сторону обмоток трансформатора подается напряжение сети 220 Вольт. Далее, пониженное напряжение поочередно подается полуволнами на входные клеммы диодного моста VD1 — VD4. От диодного моста постоянное напряжение подается к нагрузке через фильтрующий конденсатор C.

Это наиболее простой вариант схемы с понижающим трансформатором, но при необходимости постоянного использования устройство можно дополнить функциональными элементами – переменным резистором или стабилизатором.

Блоки питания

Второй способ – блок питания компьютера. Когда я его увидел, сразу вспомнил, что такой аппарат может дать мне 12 вольт. Чтобы их получить, нужно просто подключиться к соответствующим клеммам выходного разъема и включить сам блок питания в сеть.

Хорошим аналогом компьютерным блоками питания могут стать блоки устаревших радиоприемников, телевизоров, магнитофонов, и об этом дальше.

Что в итоге

В целом, существует много способов достать 12 вольт в домашних условиях. Например, если вы автомобилист, то можно попросту воспользоваться аккумулятором. Варианты варьируются от того, какие подручные элементы у Вас есть и готовы ли Вы идти в магазин и покупать их. У меня быстрее всего получилось решить вопрос методом подключения к клеммам выходного разъема компьютерного блока. Больших усилий и потерь этот способ не затребовал.

Напишите в комментариях, как бы вы решали подобную проблему? И решали бы её вообще?

Нужна ли переделка?

Переделывать шуруповерт или нет? Перед началом работы необходимо оценить достоинства и недостатки данного решения. Если говорить о первых, то в результате хозяин добьется:

• исчезновения проблем с внезапно разрядившимся инструментом;
• отсутствия зависимости от низкой температуры, ведь при таких условиях аккумуляторы разряжаются очень быстро;
• получения стабильно крутящегося момента;
• значительной экономии, так как покупка новой, довольно дорогой батареи не потребуется.

Кроме того, это единственный остающийся вариант, если модель уже снята с производства, когда инструмент срочно необходим, а ждать прибытия нового аккумулятора времени нет. Если сам шуруповерт работает без нареканий, то противопоказаний к его переделке нет. Единственное, чего он лишится, это мобильность, но этот минус все же не так существенен, с ним можно справиться.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

1. Заменить батарею на новую.
2. Приобрести новый инструмент.
3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
2. Поставить батарею на зарядку.
3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

1. Нет необходимости подзарядки батареи.
2. Снижается нагрузка на механическую часть.
3. Множество вариантов блоков питания.
4. Увеличение качественных характеристик изделия.

Это интересно: Шлифовальная машинка для паркета, пола — рассматриваем во всех подробностях

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.
Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

• низкая цена;
• хранятся в разряженном состоянии.

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

• высокая цена;
• потеря ёмкости через три года после изготовления.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

• Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
• Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
• Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
• Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Устройство шуруповёрта

Где взять 12 вольт дома?

9 лет

12 вольт, 12в, 12v, питание, блок питания, прикуриватель, предохранитель, компьютер, электроника

22 мар та 2011
Alinco DM-330MVE

может обеспечивать ток до 25А, а при работе с чередованием нагзузки — 30А. Выходное напряжение регулируется от 1 до 15 вольт, уровень пульсаций не более 15 мВ. Есть разъем автомобильного прикуривателя. Маленький вес.
22 мар та 2011
22 мар та 2011
23 мар та 2011

Переделывал блок с компа (AT который) на 12 вольт. Все работает. Под нагрузкой проверял на ток до 8 ампер тянет. Минус только один был. при большой пиковой нагрузке делал ЁК.

Но потом стартовал снова и до сл. раза. Питал от него радиостанцию на 50 Вт. При переделке проверял на лампочки авто.

Где взять блок питания на 12 вольт дома

В современных бытовых сетях огромное количество приборов и устройств питаются от пониженного напряжения. Как правило, это слаботочные приборы, в цепи питания которых используется 12 Вольт: газовые нагреватели, ручной электроинструмент, переносные и стационарные светильники, детские игрушки и многое другое.

Из-за широкого применения обыватели пытаются организовать питание для таких приборов самостоятельно, поэтому в данной статье мы рассмотрим, как получить 12 Вольт различными способами.

Получаем 12 Вольт из 220

Наиболее доступным источником питания с практически неограниченным ресурсом мощности является бытовая сеть переменного напряжения 220 Вольт. Все что нужно для получения 12 Вольт – понизить, а при необходимости, и преобразовать имеющуюся электрическую величину в постоянную.

Для этого можно использовать один из нескольких способов:

• с использованием трансформатора для понижения и диодного моста для дальнейшего выпрямления;
• при помощи гасящего конденсатора;
• без трансформатора – с применением резистора или полупроводникового устройства.

Теперь рассмотрим каждый из способов более детально.

Способ без трансформатора

В случае отсутствия трансформатора, который мог бы понизить напряжение сети до 12 Вольт, обойтись можно и обычным резистором. Дело в том, что падение напряжения на резисторе, подключенном последовательно нагрузке в 208 Вольт обеспечит 12 Вольт на нужном устройстве, при условии, что в сети 220 Вольт.

Если напряжение сети значительно отличается, то универсальная формула для расчета величины дополнительного резистора будет выглядеть следующим образом:

• R₁ – сопротивление дополнительного резистора;
• R_Н – сопротивление нагрузки;
• I – ток в цепи резистора и нагрузки (можно брать паспортное значение);
• U_C – напряжение в сети.

Такой способ, чтобы получить 12 Вольт нельзя назвать оправданным, так как падение напряжения на резисторе будет приводить к расходу мощности и дополнительным затратам электроэнергии. Поэтому еще одним вариантом для понижения уровня напряжения является использование тиристорного или симисторного регулирования. Пример такой схемы приведен на рисунке ниже:

Понижение напряжения при помощи симистора

Здесь токоограничивающая цепочка конденсатором C1 резисторами R1 и R2, которые определяют время заряда емкости и подачи импульса через динистор VS1 на управляющий электрод симистора VS2. Это классический вариант управления величиной выходного напряжения, который часто применяется в диммерах.

Использование гасящего конденсатора

Помимо вышеприведенных методов чтобы получить 12 Вольт можно использовать схему с гасящим конденсатором.

Понижение напряжения с помощью гасящего конденсатора

На рисунке выше приведен пример с двумя гасящими конденсаторами C1 и C2, здесь обе емкости предназначены для снижения переменного напряжения, поступающего от сети. Время на заряд конденсатора существенно сокращает длительность полупериода, подаваемого на мост VD1. Далее электрическая величина передается через стабилизирующие резистор R3, конденсаторы C3 и C6 к линейному преобразователю D1. Затем от преобразователя через конденсаторы C4 и C5 напряжение подается к питаемому устройству.

Схема с трансформатором

Наиболее распространенным вариантом понижения сетевого напряжения, чтобы получить 12 Вольт, является использование трансформатора. Для этого используется специальная электрическая машина с соответствующими параметрами по входному и выходному напряжению.

Понижение напряжения с использованием трансформатора

Это наиболее простой вариант схемы с понижающим трансформатором, но при необходимости постоянного использования устройство можно дополнить функциональными элементами – переменным резистором или стабилизатором.

12 Вольт из 24 или другого повышенного постоянного напряжения

Помимо этого существуют ситуации, когда вместо сетевого напряжения 220 Вольт у вас имеется постоянное напряжение большего номинала, к примеру, 24 Вольт. Подобная ситуация может возникнуть, когда автомобилисты хотят заменить автомобильный аккумулятор более мощным от грузовика или автобуса.

Для этой цели может использоваться стабилизирующий элемент на базе того же транзистора, от которого подключается светодиодная лента.

Пример схемы 12В из 24В

Это довольно простая схема, в которой величина выходного тока будет ограничена характеристиками транзистора. Недостатком этого варианта является небольшое снижение напряжения в случае превышения максимального тока для преобразователя. Поэтому в случае недопустимого результата, вместо транзистора можно использовать различные стабилизаторы – линейные или импульсные. Стабилизатор – это более сложное устройство, но схема подключения практически ничем не будет отличаться, так как они продаются единым блоком.

12 Вольт из 5 или другого пониженного постоянного напряжения

Также не будем исключать обратную ситуацию, когда из более низкого уровня напряжения вы можете его повысить, чтобы получить 12 Вольт. Этот пример доступен при наличии 5В в блоке питания персонального компьютера, зарядке для мобильного телефона и от всевозможных переходников и адаптеров под стандартную сеть.

Для повышения постоянных 5 Вольт до уровня 12 Вольт зачастую применяются преобразователи напряжения. В качестве примера мы рассмотрим схему с применением преобразователя на базе микросхемы LM2577. Ее преимущества заключаются в использовании минимального числа компонентов для сборки, также существует несколько моделей со стабильным напряжением на выходе и регулируемый вариант. Единственным существенным недостатком является номинальный электрический ток в 0,8 А.

Пример схемы 12В из 5В

На рисунке выше приведен простой пример, как получить 12 Вольт с помощью микросхемы LM2577. От входных клемм через конденсатор C1 на ввод 5 и 3 микросхемы подается 5 Вольт. Величина на выходе с выводов 4 и 2 микросхемы регулируется соотношением резисторов R2 и R3. Следует отметить, что с практической стороны устройство получается маломощное, поэтому никаких систем принудительного охлаждения или дополнительных радиаторов для нее устанавливать не требуется.

12 Вольт из подручных средств

Несмотря на относительную простоту для электриков, радиолюбителей и людей, хоть немного знакомых с электроникой, всех вышеперечисленных методов, для простого обывателя они могут стать трудноразрешимой задачей, как в плане наличия соответствующих деталей, так и в части понимания электрических процессов. Поэтому здесь мы приведем несколько вариантов, как получить 12 Вольт из подручных средств, которые сегодня можно найти практически в каждом доме.

Такое преобразование можно выполнить из:

• блока питания;
• батареек или аккумуляторов;
• от USB выхода.

Первый вариант – это стандартный блок питания, который дает на выходе 12 Вольт, его используют во многих устройствах, но никаких хитростей, чтобы получить такой уровень электрической величины, здесь нет. Достаточно подключить его к сети 220В и на выходе появится 12. Остальные способы рассмотрим более детально.

Из батареек

Практически в каждом доме или квартире не обходится без пальчиковых, мини-пальчиковых или батареек-таблеток. Они являются неотъемлемой частью нашего обихода, так как без них не идут часы, отказывается работать любой пульт или не едет детская игрушка. Если вы возразите, что каждая из них выдает напряжение всего в 1,5 Вольта, то это вполне поправимая проблема, с точки зрения электротехники.

С точки зрения физики источники ЭДС при последовательном включении дают сумм напряжения на выходе отдельно взятого каждого источника. Поэтому, чтобы получить 12 Вольт из обычных батареек вам необходимо соединить последовательно 8 единиц по 1,5 Вольта. Соответственно, если номинал имеющихся у вас батареек отличается, получить нужную электрическую величину можно путем изменения их количества. Пример такого преобразования приведен на рисунке ниже:

Как получить 12 В из батареек

Из аккумуляторов

А так как вместо гаджета вам нужно запитать совершенно иное устройство, для этой цели, то к повербанку необходимо подключить эмулятор быстрой зарядки, на котором устанавливается соответствующий режим (желательно Quick Charge 2.0, так как 3.0 под силу не всем источникам). Для контроля тех самых 12 Вольт можно использовать тестер, на эмуляторе присутствуют кнопки, которые позволят увеличить или уменьшить напряжение.

Получение 12В из аккумулятора

Из USB

В стандартном разъеме USB величина питающего напряжения составляет всего 5В, но и выход такого типа более чем обычное явление в связи с широким распространением компьютерной техники и других устройств, использующих такой порт для подключения. Для этого вам понадобится блок питания самого компьютера и отходящий USB порт.

Весь фокус будет заключаться в следующем: в блоке питания и так присутствует 12 Вольт, но для его вывода к разъему вам понадобится подключить один из выходов к желтому проводу, который обозначен на рисунке. Вывод зеленого провода, при этом соединяется с одним из черных.

12В из блока питания ПК

Если у вас нет желания использовать USB выход, то 12 Вольт можно брать проводами напрямую к нагрузке. Но от персонального компьютера такой блок обязательно должен отключаться. Следует отметить, что в сравнении с любыми другими вариантами, это достаточно мощный источник, поэтому он потянет и гораздо большую нагрузку.

Видео по теме

Как получить напряжение 12 Вольт: 3 простых способа

Для проверки некоторых образцов бытовой аппаратуры пользователь периодически нуждается в рабочем напряжении 12 Вольт постоянного тока. При рассмотрении вариантов их получения важно учитывать мощность, которую требуется развить в нагрузке. В качестве примера, объясняющего необходимость этого учета, берутся БП бытового компьютера и аккумулятор для автомобиля.

Оба они "выдают" нужные 12 Вольт, но только в первом случае ток в нагрузке редко превышает 20 Ампер, а тот же параметр при запуске стартера достигает 200 Ампер. То есть первый из этих приборов рассчитан на значительно более низкий показатель мощности, чем автомобильный аккумулятор. Поэтому и источник питания для него может быть не таким мощным.

Способы получения

Известно четыре относительно простых способа получения постоянных 12-ти Вольт различной мощности, достаточной для проверки простейших схем.

• Сборка на основе гальванических элементов (или батареек).
• Последовательное соединение нескольких малогабаритных аккумуляторов.
• Использование исправных блоков питания от старых ПК или другой бытовой аппаратуры.
• Изготовление простейшего стабилизированного БП на основе доступных электронных компонентов.

Рассмотрим каждый из этих вариантов более подробно.

1. На основе батареек

Полное напряжение образуется между первым и самым последним выводами, а меньшие значения (3,0; 6,0 или 9,0 Вольт) можно получить на выводах после второй, четвертой или шестой батарейки. Но фото ниже это хорошо видно.

Как своими руками получить из 220 — 12 вольт без трансформатора

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

1.Основные способы понижения

Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

1. С помощью балластного конденсатора понижение напряжения.

2. При помощи балластного резистора гасится избыточное напряжение.

3. Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

1.1 Балластный конденсатор

Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии. Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

1.2 При помощи резистора

Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение. Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

1.3 Автотрансформатор или дроссель с подобной логикой намотки

В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц. Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).

Схема автотрансформатора с фиксированным напряжением U2.

Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

2. Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

3. Бестрансформаторное электропитание: возможные схематические решения

1. Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц. Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

2. Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети. В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

4. Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

· аккумуляторные электродрели, шуруповерты и электропилы;

· стационарные насосы для полива огородов;

· аудио-видеотехника и радиоэлектронная аппаратура;

· системы видеонаблюдения и сигнализации;

· батареечные радиоприемники и плееры;

· ноутбуки (нетбуки) и планшеты;

· галогенные и LED-лампы, светодиодные ленты;

· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

· паяльные станции и электропаяльники;

· зарядные устройства мобильных телефонов и повербанков;

· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

· детские игрушки, елочные гирлянды, помпы аквариумов;

· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Как подключить проточную газовую колонку через розетку

Блок питания на 3 вольта вместо батареек позволяет пользоваться газовой колонкой и не заботиться об их своевременной замене. В результате доработки нагреватель может работать не только от съёмного источника питания, но и от розетки, что гарантирует круглосуточное наличие горячей воды.

Преимущество блока питания как аналога батареек

Установка газовой колонки – отличная перспектива перехода на метод индивидуального нагрева воды. Кроме того, это позволяет существенно сэкономить на оплате коммунальных услуг. Монтаж газового проточного нагревателя делает вас независимым от котельной и водоканала и позволяет получить горячую воду в любой момент. Так, регулярное отключение горячей воды из-за летних профилактических работ будет уже не страшно.

Существующие газовые колонки работают при наличии подключенного газа и батареек:

• D-R-20 – солевые.
• D-LR20 – щелочные.

Наличие независимого источника делает их независимыми от того, есть ли в доме электричество или нет. Горячая вода будет всегда, даже в том случае, если будет отключено центральное электроснабжение.

Недостаток метода заключается в возникновении необходимости регулярной замены комплекта батареек. Причём качественные щелочные элементы стоят около 200 руб, а хватает их не более, чем на 12 месяцев. Дешевые солевые приходят в негодность ещё раньше. Кроме того, в большинстве случаев, батарейки «садятся» в самый неподходящий момент. Например, вечером или в выходные, когда вы планировали отдохнуть, а не бежать в ближайший магазин.

Важно! Предложение установить блок питания на 3 вольта вместо батареек подойдёт тем, кто не хочет ежегодно покупать и менять дорогие элементы питания.

Причины быстрого разряда батареек

Как уже упоминалось, срок службы батареек зависит от их вида, солевые – 2-5 недель, алкалиновые – до 1 года. Тем не менее, существует несколько причин, существенно сказывающихся на их быстром разряде:

• Повышенная влажность. Чаще всего наблюдается на устройствах, установленных в ванных и санузлах. На контактах образуется влага, способствующая окислению и ухудшению токопропускной способности.
• Неверная работа ионизационного сенсора. В большинстве случаев он просто смещается в сторону, искра вырабатывается долго, что приводит к тому, что энергия заряда расходуется напрасно.
• Смещение расположения разжигающего электрода. Причина аналогична, решается корректировкой контакта
• Сбой в работе блока управления. При проблемах данного характера рекомендуется вызвать мастера.

Блок, в который устанавливаются батарейки Источник Avito

Подключение блока питания

Возможно 2 варианта: приобретение готового блока питания для газовых колонок в магазине или самостоятельная сборка из зарядного устройства с аналогичными характеристиками.

Подключение магазинного блока

Преимущество такого способа заключается в том, что вам не понадобится отрезать конец со штекером и напаивать вместо него специальные разъёмы. Импульсный блок разработан непосредственно для этих целей и имеет всё необходимое для быстрого подключения. Проводка уже имеет полюсную маркировку. Например, в модели Robiton IR3-1000S полосатый провод соединяется с плюсовым выходом

Полезно! Стоимость блока питания на 3V для газовой колонки варьируется в диапазоне от 250 до 350 руб.

Всё что останется сделать для его подключения – удалить батарейки, отсоединить идущих от них провод им подключить блок питания.

Изготовление и подключение самодельного

Чтобы сделать блок питания для газовой колонки на 3 вольта своими руками, понадобится следующее:

• Подходящее по техническим характеристикам зарядное устройство (блок питания).
• Клемма «папа» — 2 штуки.
• Изолента или термоусадочная трубка.
• Паяльник.
• Порядок работ заключается в следующем:
• Извлечь из корпуса батарейки.
• Отсоединить провод, идущий от них в колонку. На его концах уже имеются клеммы типа «мама», поэтому подключение нового питания происходит без проблем.
• Соединить (с учётом полярности) провод от блока питания с тем, от которого отключен батареечный.
• Соединить проводку.
• Установить штекер 220V в розетку и проверить работу газовой колонки.

Так выглядит колонка после завершения переключения Источник izi.ua

Выбор подходящего адаптера

Процесс изготовления прост, единственное, на что следует обратить пристальное внимание, параметры блока питания. Основные, интересующие нас, характеристики адаптера указываются под надписью «Output» — выход. Естественно в разных устройствах они могут иметь различные значения. В данной ситуации они должны соответствовать следующим показателям:

Полезно! Выходное напряжение большинства зарядников для мобильных телефонов равно 5V. Чтобы понизить его нужного значения, воспользуйтесь регулируемым стабилизатором LM 2596.

Другая ситуация затрагивает момент, определения полярности. Найти «плюс» и «минус» на уходящих проводах зарядного устройства несложно. Для этого нужно подключить устройство к сети 220V, и поочерёдно проверить контакты (внутренний и наружный) индикатором. Тот, при прикосновении к которому лампочка инструмента загорится и будет «плюсовым».

Полезно! Ситуация, штекер уже демонтирован и концы провода оголены ещё более упрощает ситуацию. Проверка осуществляется аналогичным способом, с помощью индикатора.

Как самостоятельно определить параметры

Довольно распространены случаи, когда надпись о параметрах адаптера затёрта или отсутствует. Определить их самостоятельно можно 2 способами:

• Внимательно осмотреть электроприбор, для которого он предназначался. В большинстве случаев маркировка наносится на заднюю стенку корпуса или прописывается в инструкцию в графе с основными характеристиками (напряжение, сила тока).
• Второй способ подразумевает индивидуальное определение каждого из интересующих показателей. Выполняется это следующим образом:

Полезно! Для того чтобы сохранить возможность использования газовой колонки при отключении электричества, нужно припаять отрезанные провода от батареек на прежнее место. В этом случае вы в любое время сможете получить горячую воду. В обычном режиме будете пользоваться питанием от розетки, а при отключении света – переключитесь на батарейки.

Нужен ли стабилизатор

После того, как параметры блока питания определены, следует рассмотреть наличие его стабилизированного и нестабилизированного напряжения. Решение этого вопроса актуально из-за того, что сеть, питающая газовый проточный водонагреватель обязательно должна иметь стабильное напряжение, без скачков в ту или иную сторону.

Важно! Если подходящего блока питания нет и вам придётся его покупать, предусмотреть этот нюанс можно уже на этапе выбора адаптера. Существуют модели, стабилизирующие напряжение или подающие его в полученном виде.

Работа газовой колонки предусматривает получение электрического питания от батареек. Последние, в свою очередь, (при условии хорошего заряда) являются источником качественного тока и не требуют наличия дополнительных стабилизирующих устройств. Манипуляции по смене элемента, питающего нагреватель и не имеющего блока стабилизации, пьезоэлемент может работать не стабильно.

Конструктивные элементы газового проточного нагревателя Источник turbo-yandex-ru.

Заключение

Как в домашних условиях получить источник тока в 12В?

Надо питать лампы, рассчитанные на 12В. Покупать батарейки специальные?

Трансформатор+выпрямитель+конденсатор. +При необходимости стабилизатор. Если нужно постоянное напряжение.
А для питания ламп постоянное напряжение не нужно и стабильность некритична, поэтому достаточно трансформатора. Можно купить на любом радиорынке или радиомагазине.

Нет я не мастер в этом деле.. . Но вам нужен специальный блок питания который понижает с 220 до 12 вольт!! ! Либо так сказать больше 12 вольт не пускает в питатель. На базаре узнайте где можно такой блок питания взять поинтересуйтесь!
Удачки.

Приволоки старый мотоцикл с электрикой на 12 воль и запускай когда надо! Вообще-то есть выпрямители (зарядное устройство для 12-в аккумулятора) . Про мотоцикл я уже и думать забыл, а зарядное живёт и пользу приносит когда надо. Да, а лампы запараллель.

У меня дома есть трансформатор, к которому подключены лампочки на 12 вольт. Очень удобная вещь. Можно подключить и вентиляторы тракторные.

Если не надолго то можно воспользоваться тем что уже есть. Если у тебя не ноутбук, то в компе есть блок питания, на выходе из него много проводов. Найди синий и желтый. На синем напряжение -12V, на желтом +12V. Чёрные — масса. Зелёный провод отвечает за включение всего блока. В рабочем состоянии он должен быть замкнут на массу. Осторожнее с электричеством !

Если есть компьютер, которому 2-3 года или больше — снимаем боковую панель и ищем разъём с 4 контактами. На жёлтом будет +12 Вольт, на чёрном 0 Вольт. С них и получаем 12 Вольт!

Где В Домашних Условиях Можно Взять 12V ?

Объявления

но, для 10Вт 42В лучше, если схема не линейная. )) Ограничить максимальные ватты после ТРГ.

Кардашьян твой идеал ? Или просто любишь полненьких тогда.

@сережа777 Ни чего невозможного нет . Делают же люди закрывая железное шасси деревянными(декоративными) накладками.Вы же пойдёте от обратного -вложите внутрь деревянного металлическое шасси.Можно в крайнем случае обойтись отдельными металлическими пластинами изнутри, с электрическим\механическим контактом каждой с каждой .Иначе так и будете жить с фоном.

Где взять 12 вольт дома?

Для многих мне кажется эта тема будет важной
надоело постоянно что-то выдумывать и бегать потом в машину- чтобы проверить.
может кто-то запитывается от компьютера? или ещё от чего- пишите, делимся опытом.
ЗЫ: умников с батарейками проЗьба не хохмить

12 вольт, 12в, 12v, питание, блок питания, прикуриватель, предохранитель, компьютер, электроника

Где взять 12 вольт дома?

8
участников

может обеспечивать ток до 25А, а при работе с чередованием нагзузки — 30А. Выходное напряжение регулируется от 1 до 15 вольт, уровень пульсаций не более 15 мВ. Есть разъем автомобильного прикуривателя. Маленький вес.

трансформатор на 12В. + есть латор-можно вольтаж регулировать.

от специально приспособленного блока питания от компа.
еще есть источник питания постоянного тока б5-47

зарядные устройства Striwer в помощь

parkan
а вот это симпатичный вариант. очень не плохой блок питания, имел с таким дело, есть пару недостатков:
-Основные клеммы сзади блока (не очень удобно)
-Тусклая шкала подсветки прибора
а в целом- очень даже ничего (+)
awakewithadawn
ну это уж очень громоздко. много места занимает, точно, у меня на работе такой есть
paravoz
весчь красивая, но ведь это зарядки. а что бы такое сделать, как awakewithadawn говорил. из блока питания для компа.
Например я хочу шаманить с магнитолой, а проверять то что нашаманил- нет возможности, только бегать в машину и проверять. вопрос, чё мы блин сегодня делать будем.
Можно на крайняк и аккум. где-нибудь надыбать.

noto- такой трансформатор типа как у дневной лампы. А на долго его хватит? Есть схема распайки проводов.

paravoz
а вот это будет многим полезно .
Спасибо.

Переделывал блок с компа (AT который) на 12 вольт. Все работает. Под нагрузкой проверял на ток до 8 ампер тянет. Минус только один был. при большой пиковой нагрузке делал ЁК.

Но потом стартовал снова и до сл. раза. Питал от него радиостанцию на 50 Вт. При переделке проверял на лампочки авто.

12 вольт дома

Здрасти…
Короч давно нужно было такое сделать но все лень. Где взять 12 вольт дома? Шоб стабильно и немало ампер можно было и шоб еще и удобно.
Т.к. я олдскул компутерщик то есть у меня системный блок соответственно.
А што в нем есть? Кнешна блок питания.
Шо потребовалось:
1. Молекс + немного проводов + паяльные принадлежности.
2. Разъем под зажим — не знаю как называется — 2 плюса и 2 минуса — такие еще часто на домашних музыкальных центрах сзади.
3. Выключатель
4. Лицевая пластина от системника 5,25 которая.
6. Вольтметр (китайщина опционально)
5. Кусок пластика+карбонопленко?

лицевая панель уже изнахрачена предыдущеми опытами (на сопротивление не смотрим-от предыдущей поделки)

кусощек пластика, примерка

все вкорячил, обклеил пленкой — т.к. системник черный то гармонично

пайка+термоклей (великое изобретение однака)

собственно готово, + идет через выключатель, +вольтметра так же припаян к выходу выключателя

тестировал китайский диод красный

Итого — очень удобно — не нужны ни блоки питания отдельные, скрутки и прочее, стабильное питание, можно взять линию другую и получить 12/5/3.3 вольта.
Задействованы с молекса провод черный "-" и желтый "+12"
Для 3.3 вольта — а такие как правило мелкие диоды (в зажигалках например) черный+оранжевый можно использовать.

Преобразователь тока с 220 на +12 вольт — стоит копейки…

Наверное у каждого автолюбителя дома есть приборы которые работают от +12 вольт … авто компрессор, авто пылесос, авто холодильник и т.п.

Не знаю как у Вас, но у меня бывают случаи, когда нужно включить эти приборы. А прикуривателя или иного источника питания на +12 вольт нет. Есть только розетка на 220 вольт… Что тогда делать?

Например авто дали жене, а Вам нужно срочно подкачать футбольный мяч сыну… или что-то в этом роде.

Лично я часто с этим сталкиваюсь, когда например нужно продуть карбюратор в газонокосилке. Большого компрессора нет, а работу сделать надо.

Сначала когда столкнулся с этой проблемой, думал обойдусь малой кровью. И купил на рынке преобразователь тока с 220 на 12 вольт.

Но не тут то было … Преобразователь дает на выходе напряжение +12 вольт, но с силой тока только 600 мили ампер (0,6 ампер). А чтобы заработали авто компрессор, авто пылесос или авто холодильник нужно хотя бы 8 ампер…

Покупать дорогие преобразователи не хотел — дорого! Обойдемся тем, что есть дома.

Когда был моложе, часто зависал в видео играх, как и все дети. Игры становились более серьезные и соответственно нужно было совершенствовать компьютер. После очередного такого апгрейта, у меня дома появился старенький, но рабочий — блок питания компьютера. Который уже много лет лежит без дела.

Смотрим внимательно на этикетку и видим, что данный блок может выдавать два контура, напряжением +12 вольт, силой тока 18 ампер и суммарной мощностью 360 ватт. Именно то, что нам надо. Бывают и более слабые блоки, например на 12 ампер и 250 ватт — они нам тоже подходят.

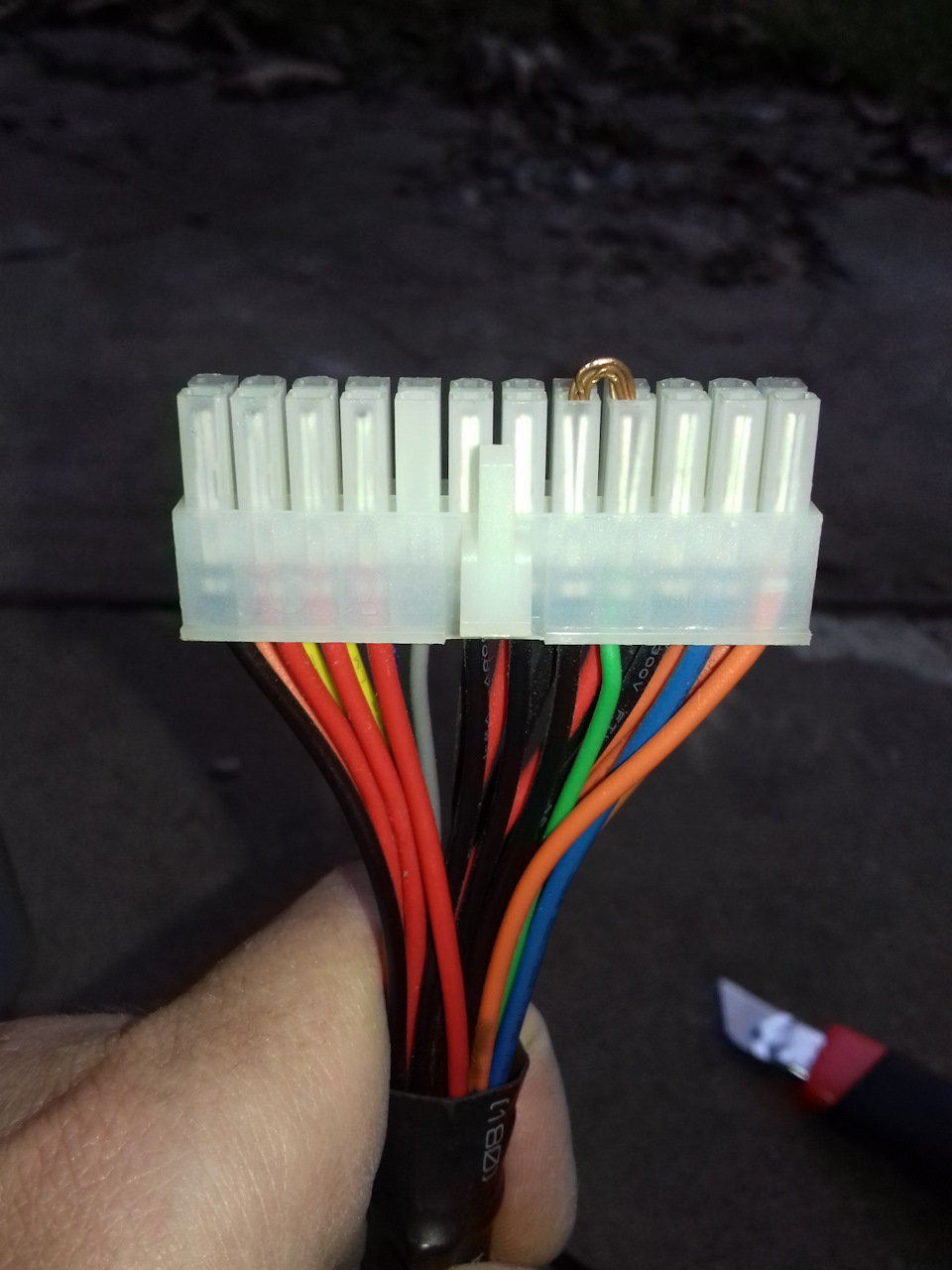

Приступаем к работе. Берем большой разъем на 24 контактов. С стороны фиксатора находим восьмой и девятый контакты с которыми идут черный и зеленый провод соответственно. Делаем между ними перемычку.

Изолируем полностью разъем. Вы спросите зачем нужна перемычка? Эта перемычка служит как кнопка включения на системном блоке.

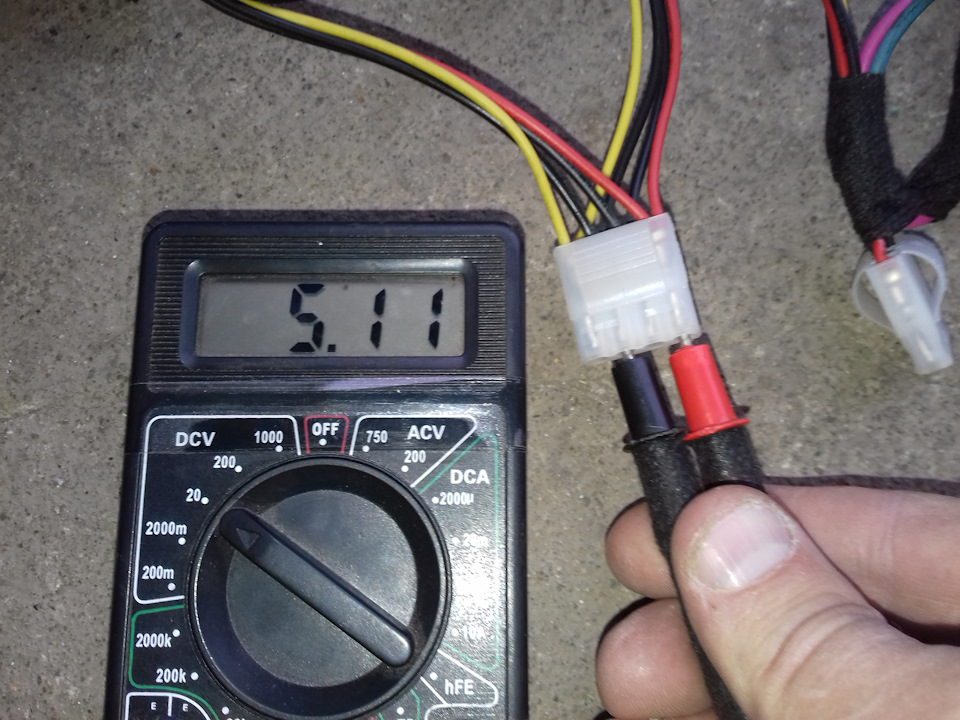

Далее ищем белый разъем на четыре контакта. Обычно к ним подключали винчестеры и дисководы. Как видим в разъем идет четыре провода. Желтый, красный и 2 черных.

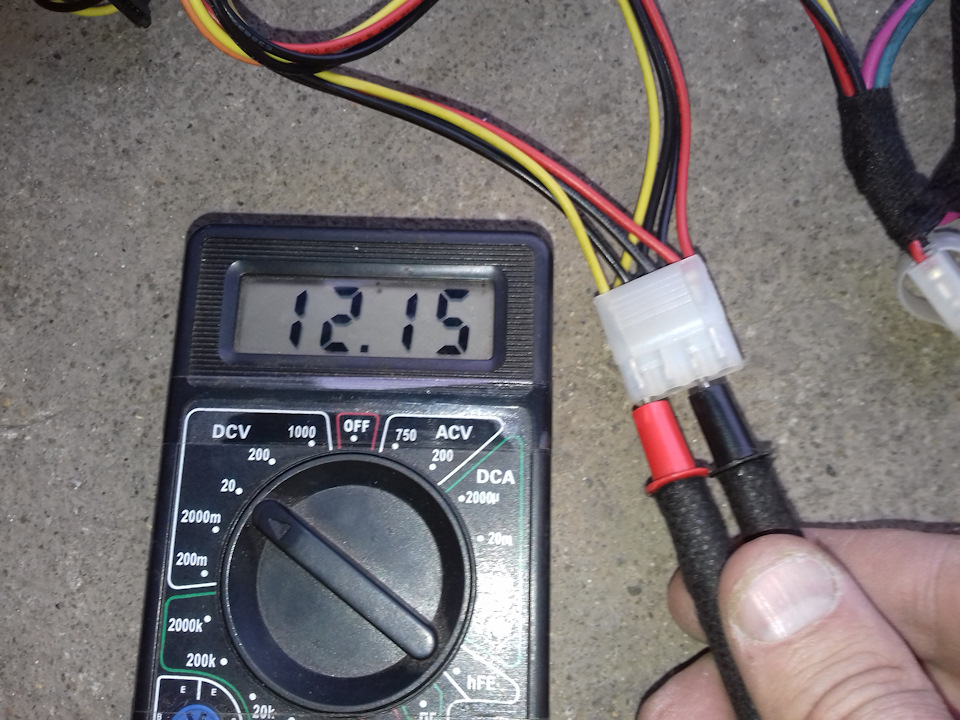

Желтый +12 вольт
Красный +5 вольт
Черные масса

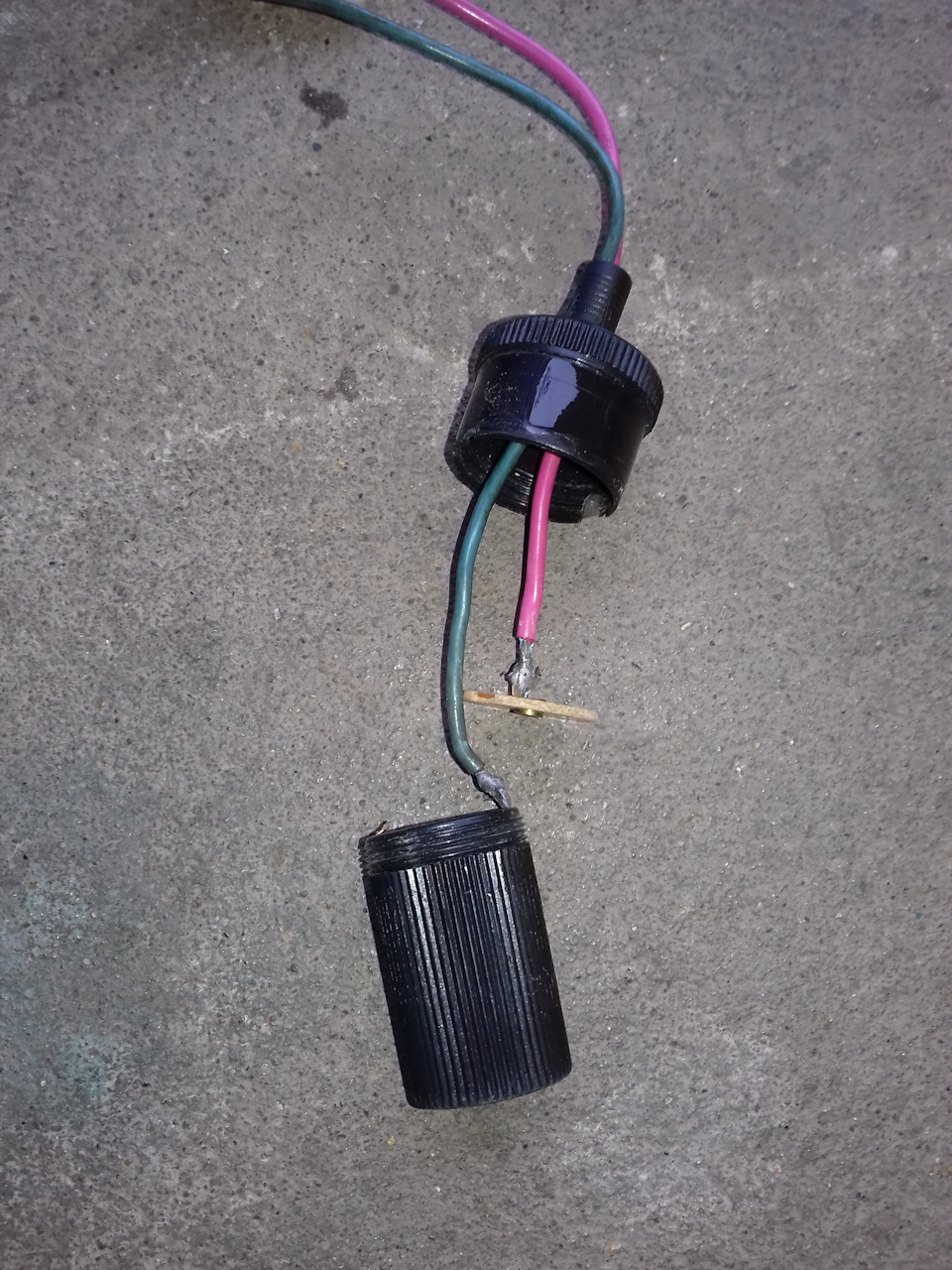

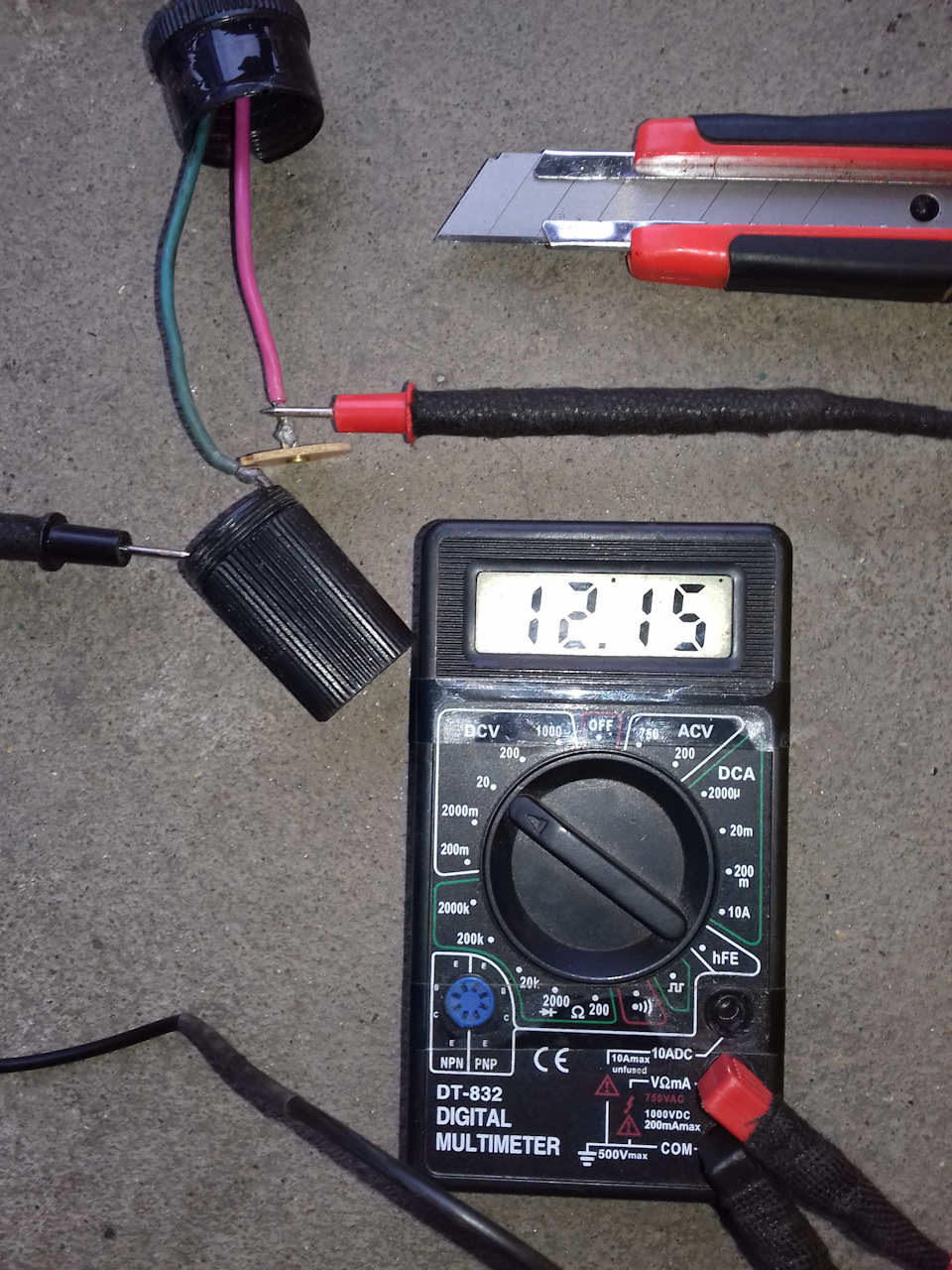

Нам нужны желтый и черный. Берем гнездо прикуривателя (от преобразователя что мы купили на рынке) и припаиваем его к нашим проводов. Если нет дома прикуривателя, можно взять 2 контакты, типа "крокодил".

Еще раз все проверяем, и если все хорошо изолируем.

Готово! Как видим ничего сложного нет.

Теперь в нашем арсенале есть самодельный преобразователь тока с 220 на +12 вольт. С хорошей силой тока — 18 ампер и солидным запасом мощности — 180 ватт. Почему не 360 ватт? Потому что делим 360 ватт на 2 контура)))

Как сделать 12 вольт — как получить своими руками напряжение в 12В. Подробная инструкция по созданию трансформатора в домашних условиях (видео + секреты)

Существуют три метода преобразования 220В в 12В, без входного трансформатора:

• Снижение напряжения, используя балластный конденсатор. Такой метод применяется для питания электронных приборов малой мощности: LED ламп, перезарядки маломощных аккумуляторов и т. п. Несмотря на ненадежность метода и низкий cos ϕ, схема применяется в недорогих устройствах.
• Снижение напряжения, используя резистор. При существенных недостатках этот метод применяется для питания нагрузки с очень малым потреблением мощности, например, светодиода. Его ключевой недостаток – значительные теплопотери на резисторе.
• Применение автотрансформатора либо дросселя с аналогичной обмоткой.

Гасящий конденсатор

О том, как сделать, используя гасящий конденсатор, 12 вольтовый блок питания рассказано ниже.

При использовании этой схемы необходимо соблюдать следующие ограничения:

Источник питания по такой схеме рассчитывается и используется только для одного, заранее известного устройства, то есть другие приборы подключать к нему не рекомендуется;

Находящиеся снаружи детали блока должны быть тщательно заизолированы, а на металлические элементы потенциометров надеты электроизолирующие колпачки. Во избежание электротравмы не прикасайтесь к плате блока.

Применяться должны только пленочные конденсаторы. Номинальная емкость гасящего конденсатора вычисляется по формуле: Сгас.=3200 х I (нагр.) / √U(вх.). В интернете также размещены электрические схемы и калькуляторы для расчета номиналов компонентов схемы.

Два других метода – малоэффективны. Резистивный метод понижения напряжения непродуктивен, ввиду большого теплового рассеивания на резисторе и его размеров.

Изготовление дросселя с выводом от промежуточного витка для 12В малопригодно, поскольку размеры и затраченные на изготовление дросселя усилия не окупаются.

Как самостоятельно сделать трансформатор на 12 вольт. Наличие определенных навыков в электротехнике позволит его изготовить без значительных затруднений.

Сечение провода обмоток, количество витков, типоразмер сердечника и применяемые материалы рассчитываются, исходя из величины предполагаемой нагрузки. Все остальные работы требуют только аккуратности и терпения.

Немного информации в помощь

Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.

Положительное	Ноль	Итог
+12V	0V	+12V
+5V	-5V	+10V
+12V	+3,3V	+8,7V
+3,3V	-5V	+8,3V
+12V	+5V	+7V
+5V	0V	+5V
+3,3V	0V	+3,3V
+5V	+3,3V	+1,7V
0V	0V	0V

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт. Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.

Источник питания с трансформатором 220В 50 Гц

Традиционная, прошедшая испытание временем схема, часто применяется для источника питания звукоусилительной аппаратуры и колонок.

Установив качественный конденсатор для фильтрации пульсаций, можно достигнуть требуемого уровня качества сигнала. Также рекомендуется установить любой двенадцативольтовый стабилизатор напряжения.

Если этим пренебречь, напряжение на выходных разъемах будет изменяться пропорционально входному напряжению — Uвых. = Uвх.* К трансформации.

После диодного моста выпрямленное напряжение должно стать на несколько вольт выше, по сравнению с напряжением БП 12В, вместе с тем, оно не должно превышать 30В, что отражается в техническом описании устройства.

На выходе понижающего трансформатора переменные 12-15 вольт. После выпрямления уровень напряжения должен повыситься, и по величине приблизится к амплитудной величине синусоиды на входе.

Аккумуляторная батарея для питания автомагнитолы

Ещё один возможный источник питания — аккумуляторная батарея. Не только та, что для авто, а типа той, что для шуруповёртов или другой техники. Можно и от старого автомобильного аккумулятора пода́ть питание, но это вариант для гаража. Дома надо что-то более экологичное и безопасное.

Схема подключения автомагнитолы к АКБ

Есть, конечно, готовые блоки с напряжением 12 — 14 вольт. Идеально, если у вас есть другая аккумуляторная техника или старый корпус от нерабочего аккумулятора с просевшими банками. Если он не держит заряд, надо менять банки. Подробнее о такой сборке в статье про восстановление АКБ.

Преобразование постоянного напряжения 24В или другого в 12В

О том, как сделать генератор на 12 вольт, рассказывается далее. Для этого используется метод линейной или импульсной стабилизации.

Такая потребность может появиться при необходимости запитать устройство с напряжением входа 12В и наличии напряжения 24В в бортовой электросети грузового автомобиля или автобуса.

При работающем двигателе автомобиля и мотоцикла напряжение может повыситься до 14,7 вольт, при норме 12В и, следовательно, этот метод стабилизации можно применять на любых средствах передвижения с двигателем.

В схемах с линейной стабилизацией ток нагрузки может достигать 1,5А. Для усиления выходного тока применяют проходной транзистор. Использование такой схемы приведет к уменьшению напряжения выхода на 0,5 вольта.

Также применяются стабилизаторы LDO, аналогичные линейным стабилизаторам AMS-1117-12v, с незначительным падением напряжения, а также их импульсные аналоги.

Оптимальным конвертором, понижающим напряжение по импульсному методу, являются устройства на базе микросхем LM2596. На рынке представлены варианты как с нерегулируемым, так и с устанавливаемым вручную напряжением выхода.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

12В из 5В либо иного пониженного напряжения

Далее рассказывается, как сделать, помимо прочего, из зарядника для любого девайса стабилизированное напряжение 12 вольт. 5В присутствует в разъемах USB, телефонных устройствах для зарядки, а также на разъемах литиевых аккумуляторов (в среднем около 4В).

Из такого напряжения получить стабилизированные 12В можно путем внесения изменений в электрическую схему БП или, купив повышающий преобразователь, в частности на базе микросхемы XL6009.

Первый вариант требует значительных познаний в электронике, второй же – намного проще.

Существуют модели с нерегулируемым выходным напряжением 12В, а также с возможностью регулировки напряжения (3,2-30 вольт). Максимальный выходной ток достигает 3А.

Разновидности

Питаемые источники (ИП) делятся на два больших вида:

• гидроэлектростанции (трансформация энергии воды в электрическую);
• аккумуляторные батареи;
• приспособления топливные (в электроэнергию преобразуется химическая энергия);
• установки, работающие на дизельном топливе (в данном случае происходит изменение химической энергии в механическую, затем – в электрическую энергию);

Читать также: Как проверить ёмкость аккумуляторной батареи мультиметром

Базовые задачи питаемых источников:

1. трансформация сигнала напряжения;
2. передача мощности поступающего сигнала;
3. протекция согласно тока и напряжения;
4. управление всеми параметрами устройства;
5. обеспечение стабильности напряжения.

Главная характеристика источника питания – мощность. В системе СИ величина мощности измеряется в Ваттах (Вт / W). Мощность прямо пропорциональна токовым значениям и обратно пропорциональна напряжению. Для наглядности формула мощности имеет вид – Вт = В х А. Где «В» – вольт (единица напряжения), «А» – ампер (единица силы тока).

Если питаемый блок работает с величиной напряжения – 12 В и значением постоянного тока – 10А, то мощность согласно вышеупомянутой формулы будет 120 Вт. И также можно произвести обратные расчеты. Если мощность питаемого блока 60 Вт, то в таком случае мы имеем следующие параметры тока и напряжения – 12 вольт 5 ампер.

В системах видеонаблюдения могут использоваться автономный источник питания 12В, также возможен источник питания 24В. В качестве приспособлений для питания камер, могут применяться блоки питания различных величин мощности.

Наименее трудоемкие способы получения 12 вольт

Простейший вариант — последовательное соединение 8 батареек типа ААА с выходным напряжением 1,5 вольта.

Выпускаются также и двенадцативольтовые батарейки, имеющие обозначение 23АЕ или 27А.

Компьютерный источник питания также имеет выход 12В. Для его включения без нагрузки следует замкнуть зеленый и черный провода. 12 вольт можно снять с желтого провода, а максимальный ток выхода достигает десятков ампер.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Как получить 12 Вольт?

В современных бытовых сетях огромное количество приборов и устройств питаются от пониженного напряжения. Как правило, это слаботочные приборы, в цепи питания которых используется 12 Вольт: газовые нагреватели, ручной электроинструмент, переносные и стационарные светильники, детские игрушки и многое другое.

Из-за широкого применения обыватели пытаются организовать питание для таких приборов самостоятельно, поэтому в данной статье мы рассмотрим, как получить 12 Вольт различными способами.

Получаем 12 Вольт из 220

Наиболее доступным источником питания с практически неограниченным ресурсом мощности является бытовая сеть переменного напряжения 220 Вольт. Все что нужно для получения 12 Вольт – понизить, а при необходимости, и преобразовать имеющуюся электрическую величину в постоянную.

Для этого можно использовать один из нескольких способов:

• с использованием трансформатора для понижения и диодного моста для дальнейшего выпрямления;
• при помощи гасящего конденсатора;
• без трансформатора – с применением резистора или полупроводникового устройства.

Теперь рассмотрим каждый из способов более детально.

Способ без трансформатора

В случае отсутствия трансформатора, который мог бы понизить напряжение сети до 12 Вольт, обойтись можно и обычным резистором. Дело в том, что падение напряжения на резисторе, подключенном последовательно нагрузке в 208 Вольт обеспечит 12 Вольт на нужном устройстве, при условии, что в сети 220 Вольт.

Если напряжение сети значительно отличается, то универсальная формула для расчета величины дополнительного резистора будет выглядеть следующим образом:

• R₁ – сопротивление дополнительного резистора;
• R_Н – сопротивление нагрузки;
• I – ток в цепи резистора и нагрузки (можно брать паспортное значение);
• U_C – напряжение в сети.

Такой способ, чтобы получить 12 Вольт нельзя назвать оправданным, так как падение напряжения на резисторе будет приводить к расходу мощности и дополнительным затратам электроэнергии. Поэтому еще одним вариантом для понижения уровня напряжения является использование тиристорного или симисторного регулирования. Пример такой схемы приведен на рисунке ниже:

Понижение напряжения при помощи симистора

Здесь токоограничивающая цепочка конденсатором C1 резисторами R1 и R2, которые определяют время заряда емкости и подачи импульса через динистор VS1 на управляющий электрод симистора VS2. Это классический вариант управления величиной выходного напряжения, который часто применяется в диммерах.

Использование гасящего конденсатора

Помимо вышеприведенных методов чтобы получить 12 Вольт можно использовать схему с гасящим конденсатором.

Понижение напряжения с помощью гасящего конденсатора

На рисунке выше приведен пример с двумя гасящими конденсаторами C1 и C2, здесь обе емкости предназначены для снижения переменного напряжения, поступающего от сети. Время на заряд конденсатора существенно сокращает длительность полупериода, подаваемого на мост VD1. Далее электрическая величина передается через стабилизирующие резистор R3, конденсаторы C3 и C6 к линейному преобразователю D1. Затем от преобразователя через конденсаторы C4 и C5 напряжение подается к питаемому устройству.

Схема с трансформатором

Наиболее распространенным вариантом понижения сетевого напряжения, чтобы получить 12 Вольт, является использование трансформатора. Для этого используется специальная электрическая машина с соответствующими параметрами по входному и выходному напряжению.

Понижение напряжения с использованием трансформатора

Как видите, на высокую сторону обмоток трансформатора подается напряжение сети 220 Вольт. Далее, пониженное напряжение поочередно подается полуволнами на входные клеммы диодного моста VD1 — VD4. От диодного моста постоянное напряжение подается к нагрузке через фильтрующий конденсатор C.

Это наиболее простой вариант схемы с понижающим трансформатором, но при необходимости постоянного использования устройство можно дополнить функциональными элементами – переменным резистором или стабилизатором.

12 Вольт из 24 или другого повышенного постоянного напряжения

Помимо этого существуют ситуации, когда вместо сетевого напряжения 220 Вольт у вас имеется постоянное напряжение большего номинала, к примеру, 24 Вольт. Подобная ситуация может возникнуть, когда автомобилисты хотят заменить автомобильный аккумулятор более мощным от грузовика или автобуса.

Для этой цели может использоваться стабилизирующий элемент на базе того же транзистора, от которого подключается светодиодная лента.

Пример схемы 12В из 24В

Это довольно простая схема, в которой величина выходного тока будет ограничена характеристиками транзистора. Недостатком этого варианта является небольшое снижение напряжения в случае превышения максимального тока для преобразователя. Поэтому в случае недопустимого результата, вместо транзистора можно использовать различные стабилизаторы – линейные или импульсные. Стабилизатор – это более сложное устройство, но схема подключения практически ничем не будет отличаться, так как они продаются единым блоком.

12 Вольт из 5 или другого пониженного постоянного напряжения

Также не будем исключать обратную ситуацию, когда из более низкого уровня напряжения вы можете его повысить, чтобы получить 12 Вольт. Этот пример доступен при наличии 5В в блоке питания персонального компьютера, зарядке для мобильного телефона и от всевозможных переходников и адаптеров под стандартную сеть.

Для повышения постоянных 5 Вольт до уровня 12 Вольт зачастую применяются преобразователи напряжения. В качестве примера мы рассмотрим схему с применением преобразователя на базе микросхемы LM2577. Ее преимущества заключаются в использовании минимального числа компонентов для сборки, также существует несколько моделей со стабильным напряжением на выходе и регулируемый вариант. Единственным существенным недостатком является номинальный электрический ток в 0,8 А.

Пример схемы 12В из 5В

На рисунке выше приведен простой пример, как получить 12 Вольт с помощью микросхемы LM2577. От входных клемм через конденсатор C1 на ввод 5 и 3 микросхемы подается 5 Вольт. Величина на выходе с выводов 4 и 2 микросхемы регулируется соотношением резисторов R2 и R3. Следует отметить, что с практической стороны устройство получается маломощное, поэтому никаких систем принудительного охлаждения или дополнительных радиаторов для нее устанавливать не требуется.

12 Вольт из подручных средств

Несмотря на относительную простоту для электриков, радиолюбителей и людей, хоть немного знакомых с электроникой, всех вышеперечисленных методов, для простого обывателя они могут стать трудноразрешимой задачей, как в плане наличия соответствующих деталей, так и в части понимания электрических процессов. Поэтому здесь мы приведем несколько вариантов, как получить 12 Вольт из подручных средств, которые сегодня можно найти практически в каждом доме.

Такое преобразование можно выполнить из:

• блока питания;
• батареек или аккумуляторов;
• от USB выхода.

Первый вариант – это стандартный блок питания, который дает на выходе 12 Вольт, его используют во многих устройствах, но никаких хитростей, чтобы получить такой уровень электрической величины, здесь нет. Достаточно подключить его к сети 220В и на выходе появится 12. Остальные способы рассмотрим более детально.

Из батареек

Практически в каждом доме или квартире не обходится без пальчиковых, мини-пальчиковых или батареек-таблеток. Они являются неотъемлемой частью нашего обихода, так как без них не идут часы, отказывается работать любой пульт или не едет детская игрушка. Если вы возразите, что каждая из них выдает напряжение всего в 1,5 Вольта, то это вполне поправимая проблема, с точки зрения электротехники.

С точки зрения физики источники ЭДС при последовательном включении дают сумм напряжения на выходе отдельно взятого каждого источника. Поэтому, чтобы получить 12 Вольт из обычных батареек вам необходимо соединить последовательно 8 единиц по 1,5 Вольта. Соответственно, если номинал имеющихся у вас батареек отличается, получить нужную электрическую величину можно путем изменения их количества. Пример такого преобразования приведен на рисунке ниже:

Как получить 12 В из батареек

Из аккумуляторов

Если вы хотите выдавить 12 Вольт из стандартного повербанка, максимум которого колеблется в пределах 5В, то можете воспользоваться одной хитростью, которая доступна за счет команды «быстрая зарядка». Эта функция от смартфона, приводит к значительному повышению электрической величины, с теоретической точки зрения на выходе можно получить до 20 Вольт. Но с подключенной нагрузкой напряжение находиться в пределах 12 Вольт.

А так как вместо гаджета вам нужно запитать совершенно иное устройство, для этой цели, то к повербанку необходимо подключить эмулятор быстрой зарядки, на котором устанавливается соответствующий режим (желательно Quick Charge 2.0, так как 3.0 под силу не всем источникам). Для контроля тех самых 12 Вольт можно использовать тестер, на эмуляторе присутствуют кнопки, которые позволят увеличить или уменьшить напряжение.

Получение 12В из аккумулятора

Из USB

В стандартном разъеме USB величина питающего напряжения составляет всего 5В, но и выход такого типа более чем обычное явление в связи с широким распространением компьютерной техники и других устройств, использующих такой порт для подключения. Для этого вам понадобится блок питания самого компьютера и отходящий USB порт.

Весь фокус будет заключаться в следующем: в блоке питания и так присутствует 12 Вольт, но для его вывода к разъему вам понадобится подключить один из выходов к желтому проводу, который обозначен на рисунке. Вывод зеленого провода, при этом соединяется с одним из черных.

12В из блока питания ПК

Если у вас нет желания использовать USB выход, то 12 Вольт можно брать проводами напрямую к нагрузке. Но от персонального компьютера такой блок обязательно должен отключаться. Следует отметить, что в сравнении с любыми другими вариантами, это достаточно мощный источник, поэтому он потянет и гораздо большую нагрузку.
