Цапфа что это такое в окнах

Как настроить пластиковые окна на зимний режим

Современная фурнитура для пластиковых окон предусматривает возможность регулирования прижима створки. Режим эксплуатации определяется силой прижима. Всего есть три режима: слабый (летний), сильный (зимний) и средний (стандартный). Использовать их нужно с умом, учитывая текущее состояние конструкции и уровень комфорта в помещении. Если возникла необходимость перевести створки на зимний режим, следует определить тип эксцентриков и изучить предложенную ниже инструкцию по их регулировке.

Изменение режима на окнах ПВХ: лишнее или необходимость

По умолчанию мастер, который монтирует окна, устанавливает режим на свое усмотрение, он может руководствоваться временем года или собственным опытом. Поэтому при монтаже желательно узнать, какая сила прижима будет установлена.

Режим напрямую влияет на скорость износа конструкции:

При летнем уплотнительная резина не испытывает давления. Створка прилегает без щели, но не сдавливает уплотнитель. Этот режим наиболее предпочтителен, так как срок эксплуатации резины при нем максимальный. Пластиковые конструкции свободно расширяются и сжимаются при изменении температуры за окном, что дает меньшую нагрузку на сварные швы.
Стандартный режим эксплуатации уже слегка сдавливает уплотнитель. Он отлично защищает от пыли, шума и сквозняков. Его можно использовать круглогодично, но скорость износа резины будет выше.
При зимнем режиме створка прилегает максимально плотно, уплотнитель сдавливается, это можно почувствовать по тугому повороту ручки. При постоянном использовании этого режима резина изнашивается за несколько сезонов, она теряет форму и уже не способна ее восстанавливать. При переводе на летний режим после длительного использования зимнего возможно продувание.

Идеальный режим эксплуатации окон ПВХ — летний. Если нет дискомфорта для жильцов, окна обеспечивают хорошую изоляцию от холодного воздуха, пыли и уличного шума, то его можно использовать постоянно.

Перевод створок на сильный прижим нужен в следующих случаях:

Появилось продувание, по периметру створки ощущается холодный воздух.
Износился уплотнитель, потерял эластичность или ссохся.
При потерях тепла, в целях экономии на обогреве помещений.

Не все виды фурнитуры снабжены механизмом для переключения режима, как правило, самые дешевые варианты таковой возможности не имеют. Комплекты из среднего и дорогого сегмента чаще всего оборудованы подвижными цапфами (эксцентриками), изменяя положение которых, можно регулировать силу прижима. Это фурнитура марок Roto, Maco, Siegenia Aubi.

Правила использования режимов:

Срок использования створки в зимнем режиме должен быть короче летнего. Переключать механизм на более плотное прилегание рекомендуется поздней осенью, возвращать в исходное положение — ранней весной.
Первые год-два после монтажа желательно использовать только летний режим. В переводе на зимний нет необходимости.
Нельзя использовать сильный прижим в теплое время года — это может привести к серьезным поломкам фурнитуры и повышенной нагрузке на сварные швы створки, так как при нагревании конструкция расширяется.

Совет! Производители фурнитуры рекомендуют использовать летний режим круглый год, если нет проблем с качеством изоляции створки.

Определить, что створка плохо прилегает к раме и нужно переключить прижим на более плотный, поможет простой способ: нужно зажать край тетрадного листа между створкой и рамой и повернуть ручку в положение «закрыто», затем попытаться извлечь бумагу. Если лист с легкостью освободился, прилегание неплотное. Если вытягивается с трудом или порвался, то прижим достаточный для зимнего времени года и подкручивать цапфы не требуется.

Простой способ проверки плотности прилегания

Как выглядят цапфы, и где они расположены

Цапфы или эксцентрики — это часть запорного механизма фурнитуры. Они расположены на торце створки со стороны ручки. Их легко обнаружить, если распахнуть окно. Изменяя положение эксцентриков можно настроить силу прижима. Оконные створки стандартного размера оборудуют 3 цапфами: снизу, в центре и сверху. В зависимости от габаритов створки их может быть больше.

Эксцентрики различаются по форме, которая определяет способ их регулировки:

● Некоторые круглые эксцентрики имеют смещенный центр, на них можно обнаружить несколько точек или одну риску, которая идет через всю цапфу. В этом случае ориентиром служит самая большая точка или более длинная часть риски. Если эти отметки направлены ближе к помещению, то режим зимний, ближе к улице — летний. Ориентироваться можно и на центр эксцентрика, чем он ближе к улице, тем сильнее притвор.

Цапфа с длинной риской Положения цапфы со смещенным центром и длинной риской. Цапфа с несколькими точками и смещенным центром Цапфа с несколькими точками

Какой инструмент использовать для того, чтобы осуществить перевод пластиковых окон в зимний режим или вернуть в летний, так же зависит от формы эксцентриков. Если на них есть отверстия, используется соответствующий инструмент (шестигранник, звездочка или отвертка). Положение цапф без специальных отверстий (овальных) корректируется плоскогубцами.

Как перевести эксцентрики на сильный прижим своими руками

Переключение режима — простая операция. С ней можно справиться самостоятельно без привлечения мастера. Перед регулировкой эксцентриков нужна подготовка пластиковых окон к зимнему режиму эксплуатации. Это обычная процедура обслуживания изделий из пластикового профиля:

Очистить поверхность рамы от пыли и мусора.
Протереть сухой и мягкой тканью все металлические части фурнитуры.
Нанести на подвижные части механизма фурнитуры специальную смазку или промышленный вазелин.
Несколько раз открыть и закрыть створку, чтобы смазка равномерно распределилась.
Удалить излишки состава сухой тряпкой.

Очистку и смазку фурнитуры лучше производить до регулировки, так как на ней может скапливаться мусор и песок, во время движений защитное покрытие на металле повредится об абразивные частицы, что приведет к коррозии.

Инструкция по регулировке окон на зимний период:

Найти все эксцентрики на открытой створке. Переводить нужно сразу все. Некоторые модели фурнитуры оборудованы утопленными цапфами, перед началом работы их нужно потянуть на себя.
Найти отметку на цапфе, указывающую силу прижима. Чем отметка ближе к уличной стороне, тем сильнее прилегание. Для цапф со смещенным центром действует другое правило — чем центр ближе к улице, тем плотнее притвор.
Оконным ключом, звездочкой или плоскогубцами повернуть эксцентрик: овальный в горизонтальное положение; круглый — риской (точкой) в сторону улицы; круглый со смещенным центром — широкой стороной в помещение.
Крайней точки у эксцентриков нет, они прокручиваются вокруг своей оси. Максимальный поворот при переключении с летнего режима на зимний — 180°. Со стандартного в зимний или летний — 90°.
Проверить результат можно с использованием листка бумаги.

Регулировка эксцентриков шестигранным ключом

Весной необходимо вернуть створки в исходное положение.

Если створка недостаточно хорошо прилегает к раме со стороны петель или обнаружено провисание, потребуется отрегулировать петли и ножницы с помощью шестигранного ключа. Для этого необходимо снять декоративные заглушки, найти отверстия на петлях для входа шестигранного ключа и выровнять положение створки по вертикали и горизонтали. Если фурнитура предусматривает регулировку на прижим со стороны петель, можно сделать прилегание более плотным по всему периметру. Прижим регулируется на нижней петле или ножницах.

Схема регулировки створки окна

Схема регулировки створки по горизонтали, вертикали и на прижим.

Возможность регулировки силы прижима — полезное свойство фурнитуры. Это позволяет сокращать теплопотери зимой и продлевать срок службы уплотнительной резине и пластику за счет ослабления прижима в теплое время года. Но чтобы окна служили как можно дольше, злоупотреблять этой функцией не стоит.

Регулировка цапф на пластиковых окнах

Пластиковые окна оснащаются рядом деталей и механизмов. Периодически некоторые из них приходится настраивать для обеспечения оптимальной работы ПВХ-системы. В частности, это касается эксцентриков. Регулировка цапф на пластиковых окнах осуществляется просто, с помощью лишь одного инструмента. Но важно следовать инструкции и придерживаться рекомендаций специалистов при выставлении положения таких деталей.

Что такое цапфа окна ПВХ

Цапфа представляет собой элемент фурнитуры пластикового окна. Она находится на створке и упирается в ответную часть на раме. Еще называется эксцентриком. Служит для запирания подвижной створки конструкции оконного блока. Изготавливается из стали. Имеет вид цилиндра.

Работает деталь просто. При повороте ручки ригельный механизм воздействует на рычаг с планкой, которая расположена на торцевой поверхности створки. Планка скользит вниз-вверх. На ее наружной стороне установлены цапфы. Они заходят за прижимную планку, которая зафиксирована на неподвижной части конструкции окна. В результате створка прилегает к раме с требуемой силой. Как выглядит цапфа окна ПВХ, можно ознакомиться на фото ниже.

Регулировка цапф на пластиковых окнах

Виды цапф на пластиковых окнах

Цапфы для пластиковых окон бывают разных видов. Они классифицируются на типы по конструкционным особенностям, наличию вспомогательных опций, механизму закрывания и прочим признакам.

По конструкции и функциональности все цапфы для пластиковых окон делятся на два вида:

Стандартные. Это детали эконом-класса. К ним не предъявляются жесткие эксплуатационные требования.
Противовзломные. Отличаются наличием на конце штампованного утолщения или шайбы. Эта часть плотно заходит в прорезь на ответной планке. Противовзломные цапфы для пластиковых окон обеспечивают надежный прижим. Также предупреждают открытие створки со стороны улицы, даже при наличии отмычки. Их рекомендуется устанавливать для оконных блоков на первых и последних этажах дома. Но такой вариант стоит дороже обычных аналогов.

Стандартные цапфы бывают такие:

Роликовые. Устанавливаются обычно в типовых оконных блоках. Регулировка их осуществляется классическим способом. Достаточно повернуть винт вниз.
С эксцентрическим роликом. Характеризуются удобством и совершенностью конструкции. Имеют на торцевой части мини-рукоятку.
Овальные. Их регулировка осуществляется поворотом укороченной или протяженной части поперечного сечения. При закрытии обеспечивают качественное уплотнение в притворе.
Подобным образом маркируются подвижные запорные элементы. Их позицию можно менять со сменой сезона. Сила прижима створки выставляется с помощью отвертки.
Е. Имеют схожую с R-деталями конструкцию. Но их положение фиксированное. Поэтому они не могут крутиться вокруг оси. Настройку выполняют отверткой или ключом.

Противовзломные механизмы также подразделяются на виды. Сегодня используются следующие типы: V и Р статичные, Р с вращающейся головкой, восьмиугольные, грибовидные и т.п. Поскольку противовзломные эксцентрики стоят дорого, чаще применяют стандартные детали. Самой надежной признана овальная цапфа окна ПВХ. Поэтому рекомендуется использовать именно ее при оснащении пластикового стеклопакета фурнитурой.

Регулировка овальных цапф на пластиковых окнах

Эксцентрики располагаются на торцах пластикового окна. Чтобы установить зимний или летний режим, необходимо взять плоскогубцы. Этим инструментом нужно повернуть деталь вправо или влево, в зависимости от того, в каком положении находится элемент. Определить режим можно по степени прижатия створки. Также можно посмотреть на овальную цапфу. На ней имеется черточка, звездочка или точка. Если она направлена в сторону помещения, значит режим летний, а, если на улицу – зимний.

Регулировка цапф на пластиковых окнах

Важно понимать, что эксцентрик на пластиковом окне не один. Сколько их, можно определить, посмотрев на край створки. Чем больше стеклопакет, тем больше цапф. Минимально их две. Для изменения режима ПВХ-окна надо выставлять в требуемое положение все эксцентрики.

Нужно ли устанавливать зимний режим

Перед тем, как установить зимний режим, следует проверить, дует ли с окна, когда оно закрыто. Если холод не ощущается, тогда лучше ничего не менять. Когда эксцентрики затягиваются на зимний период, происходит сильное сжатие уплотнителя, что приводит к его быстрому износу. Можно установить их в стандартное положение. Тогда прилегание створки будет более плотным без ущерба для уплотняющего материала. Производители пластиковых стеклопакетов рекомендуют их круглогодичное использование в летнем режиме.

Регулировка цапф на пластиковых окнах

Таким образом, регулировка цапф пластиковых окон осуществляется просто. Нужно лишь иметь специальный инструмент и знать, в каком положении должен быть эксцентрик для работы в требуемом режиме. Если есть сомнения в правильности настройки, тогда лучше обратиться к специалистам. Услуга несложная, поэтому стоит дешево и оказывается быстро. По гарантии регулировку могут выполнить бесплатно.

Цапфа

Цапфа — фурнитурный элемент на створке окна упирающийся в специальную ответную часть на раме, который часто называют эксцентриками, что является альтернативным названием. В пластиковых окнах ответной частью служит специальная планка на раме окна . Ввсегда находятся только на створках с торцевой стороны. При повороте оконной ручки эксцентрик сдвигается либо вверх, либо вниз, цепляясь за ответную планку, притягивая створку к раме.

Ответная планка вместе с цапфой образуют точку прижима. С помощью эксцентриков производят перевод окон в сезонные специальные режимы. На створке пластикового окна, в зависимости от ее размера, как правило, находится 4–7 цапф (сбоку, сверху, снизу).

Примеры запорных эксцентриков

У каждого производителя фурнитуры своя форма запорных эксцентриков. В настоящее время практически все производители фурнитуры, даже совсем бюджетной, устанавливают регулируемые цапфы. Регулируемые эксцентрики всегда овальной или круглой формы и могут крутиться. На четвертом фото представлен образец, который нельзя отрегулировать.

Направляющие для пластиковых окон. Какие бывают виды цапф на пластиковых окнах?

Герметичность примыкания створокобеспечивается за счёт качества уплотнительной ленты, а также усилия прижима подвижной части конструкции к стационарной раме.

Уплотнениев притворе достигается за счёт поворота ручки, которая приводит в движение цапфы для пластиковых окон, обеспечивающие надёжную блокировку элемента.

оконной конструкции. При повороте ручки, ригель в замке окна проворачивается, что приводит в действие рычаг с планкой, установленной на торцевой поверхности створки.

Планка скользит по вертикали вверх или вниз, а на её наружной плоскости закреплены цилиндрические стальные детали – цапфы, которые заходят за прижимную планку, установленную на неподвижной раме светопрозрачной конструкции. Таким образом, при повороте ручки, оконная створка надёжно блокируется.

В зависимости от категории окна, конструктивных особенностей, механизма закрывания и наличия дополнительных функций, существует несколько видов цапф. Каждая фурнитурная деталь подробно описывается ниже.

Данная категория цапф относится к стандартным окнам эконом-класса, к которым не предъявляется повышенных эксплуатационных требований. Стандартные цапфы подразделяются на следующие виды:

. Данная маркировка ставится при подвижном запирающем элементе, положение которого можно менять, в зависимости от времени года. Поворот отвёртки или внутреннего шестигранника, в зависимости от производителя, позволяет выставить силу прижима створки.
. Имеет ту же конструкцию, что и R, но отличается фиксированным положением, без возможности поворота вокруг центральной оси. Корректировка уплотнения осуществляется также с помощью ключа или отвёртки.
. Более совершенная и удобная конструкция, в которой плотность прилегания регулируется пальцами рук, так как на торцевой части цапфы установлена поворотная мини-рукоятка.
. Наиболее часто используемая в типовых окнах цапфа. Регулируется классическим способом – путём поворота винта. Средний диапазон корректировки положения – в пределах 1 мм.
. Одна из наиболее надёжных стандартных цапф. Регулируется путём поворота протяжённой или укороченной части поперечного сечения. Средняя амплитуда прижима – до 1,5 мм. При закрывании обеспечивает максимально эффективное уплотнение в притворе.

Установочный профиль для пластиковых окон. Свойства, функции и размеры подставочного профиля

Подставочный или базовый профиль – это специальный пластиковый профиль, который крепится к нижнему торцу пластикового окна. Обычно он изготовлен из более темного пластика, чем пластик для окон и при окончательной отделке, установки подоконников и водоотливов не виден.

Подставочный профиль, вид сбоку

Для чего нужен.

Прежде всего, он облегчает транспортировку пластикового окна . При доставке нижняя часть рамы часто соприкасается с поверхностью земли и он предотвращает деформацию и повреждение оконной рамы. В подъездах много квартирный домов достаточно длинные холлы и коридоры с узкими поворотами, по которым иногда приходится тащить конструкции буквально волоком. Особенно это заметно в домах, где отсутствует лифт и надо поднимать изделия по лестнице на высокий этаж.

К подставочному профилю крепятся с одной стороны подоконник, а с другой стороны – отлив . Это избавляет от необходимости делать дополнительные отверстия в раме, что может привести к попаданию воды внутрь и привести к деформации и даже трещинам. Знайте: по правильной технологии монтажа окон категорически запрещено сверлить пластиковую раму – это может привести к тому, что она просто лопнет.

Подставочный обеспечивает дополнительную теплоизоляцию монтажного шва . Дополнительные слои монтажной пены, которые находятся под подоконником и водоотливом обеспечивают лучшее сохранение тепла.

Профиль помогает лучше выставить изделие по уровню, что просто необходимо для правильной работы фурнитуры и процессам открывания и закрывания створок. Если конструкция стоит криво, то она не будет работать правильно и весь дорогостоящий процесс замены будет проведен зря.

Размеры.

Размеры колеблются в зависимости от производителя. У КБЕ одна ширина и высота, у Рехау другая, у других производителей третья.

Длина соответствует длине рамного и составляет 6 метров. Ширина составляет от 2 до 4 см в зависимости от производителя, высота 2-3 см.

Требования

Толщина стенок данного изделия должна быть не менее 2 мм для достаточной теплоизоляции.
Он должен быть обязательно многокамерным , их должно быть не менее двух.

Подставочный вставляется в специальный паз на нижней части изделия, но, кроме того, он должен быть на ней закреплен, либо с помощью саморезов, либо специальным зажимом. В противном случае во время транспортировки он просто потеряется (так происходит почти всегда) и выставить пластиковые конструкции будет сложно выставить правильно, к тому же придется крепить подоконник и отлив к раме, что совершенно недопустимо.

Поворотно-откидной механизм для пластиковых окон. Установка поворотно-откидного механизма

Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

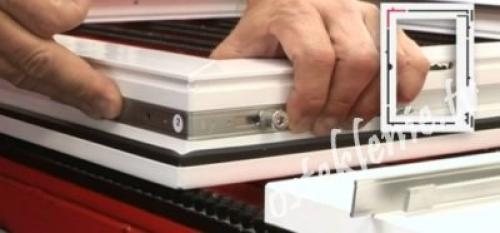

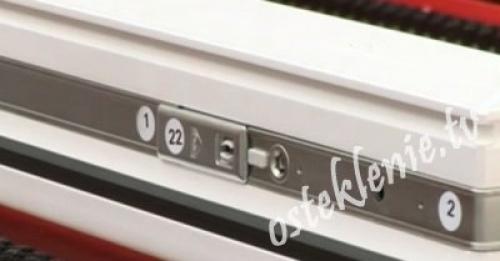

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно.

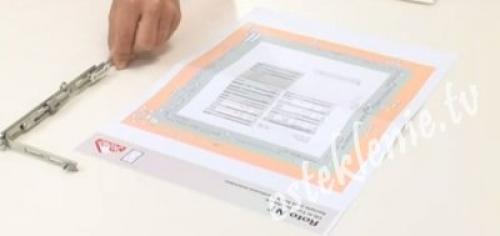

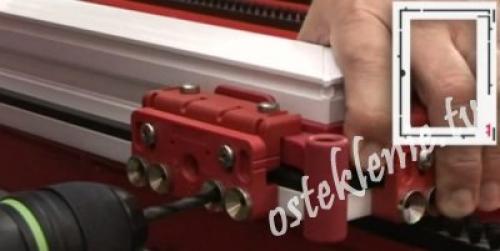

1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.
