Для чего нужен подкладочный ковер под мягкую черепицу

Подкладочный ковер под мягкую кровлю: назначение, виды и тонкости выбора

Современная скатная крыша – это пирог из нескольких компонентов, которые дополняют друг друга, создавая эффективное и прочное покрытие. Поэтому, чтобы у вас получилась максимально надежная и качественная кровля, важно правильно выбрать подкладочный ковер.

Вот так в разрезе выглядит современная крыша. Если ее правильно собрать, она будет надежно служить долгие годы

В статье мы рассказываем, какие типы ковров под гибкую черепицу представлены сегодня на рынке и какой способ фиксации стоит выбрать для разных участков крыши, а также ответим на вопрос, как долго подкладочный ковер может выполнять роль временной кровли.

Укладка подкладочных ковров дает весомые преимущества

• Подкладочный ковер создает слой дополнительной гидроизоляции. Представим, что сильный ветер или упавшее дерево повредили финишный слой мягкой черепицы. Без подкладочного ковра вода мгновенно попадет во внутренние слои кровельного пирога. Если она доберется до утеплителя, то крыша перестанет удерживать тепло, в материале начнут расти плесень и грибок. При повреждении черепицы только подкладочный ковер способен защитить дом от проникновения влаги.
• Крышу, на которой под черепицей смонтирован подкладочный ковер, проще ремонтировать. При ремонте финишного покрытия поврежденная черепица снимается, а новая укладывается на уже смонтированный ранее подкладочный ковер, который защитит кровлю во время ремонта, если будут осадки.
• Подкладочный ковер выравнивает и скрадывает неровности кровли. Причем независимо от основания, на котором он крепится, будь то влагостойкая фанера, ОСП-3, обрезные или шпунтованные доски.

Основные виды подкладочных ковров

1. Традиционные подкладочные ковры (ковры с основой). В качестве этой основы выступает полотно стеклохолста или полиэфира, обработанное с обеих сторон битумом и защитными покрытиями, выполненными из песка, нетканого полипропилена или пленки. Такие подкладочные материалы давно заслужили репутацию надежных и качественных материалов.
2. Инновационные безосновные подкладочные ковры. В их составе нет основы как таковой. Битум находится между верхним покрытием из многослойной полимерной ткани и нижним покрытием из несъемной металлизированной или съемной силиконизированной пленки. Отсутствие основы делает материал более легким и эластичным, но при этом прочным благодаря верхней армированной полимерной пленке, принимающей на себя свойства основы материала.
3. Безбитумные полимерные подкладочные ковры — они представляют собой ультратонкий, многослойный полимерный материал с антискользящей поверхностью. Эти ковры могут служить временной кровлей до до 3-х месяцев. Их основные преимущества — привлекательная цена, малые вес и толщина, большая площадь материала в рулоне.

Подкладочные ковры отличаются также по способу крепления

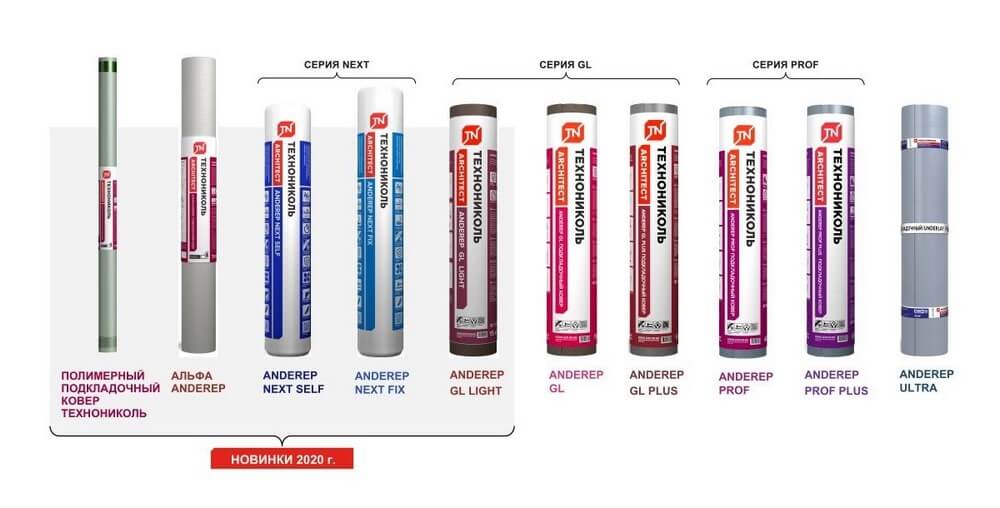

Линейка ковров ANDEREP

Ковры механической фиксации. Их прибивают при помощи ершеных кровельных гвоздей или ударного строительного степлера. Последний вариант допустим для безосновного битумно-полимерного материала ANDEREP NEXT FIX, который выдерживает колоссальные разрывные нагрузки.

Самоклеящиеся ковры. Их фиксируют на сплошном основании при помощи самоклеящегося слоя битумно-полимерной смеси. Он защищен антиадгезионной пленкой, которая легко снимается при монтаже. К таким материалам относятся ANDEREP NEXT SELF и ANDEREP ULTRA.

Напомним, что основанием для подкладочного ковра всегда должны быть закрепленные листы влагостойкой фанеры, ОСП-3, обрезные или шпунтованные доски.

Эффективность гидроизоляции повысится, если совмещать несколько видов подкладочных ковров на одной крыше

Подкладочный ковер необходимо монтировать на всю площадь кровли вне зависимости от угла наклона скатов.

В места наиболее вероятных протечек (ендова, карнизные свесы, примыкания к вертикальным поверхностям, а в случае монтажа полимерных подкладочных ковров еще и фронтонные свесы, ребра и примыкания мансардных окон) монтируется самоклеящийся подкладочный ковер. На всю оставшуюся площадь крыши монтируется подкладочный ковер с механической фиксацией.

Комбинации подкладочных ковров при монтаже

Подкладочные ковры механической фиксации с основой из стеклохолста ANDEREP серии GL не отличаются значительной эластичностью и поэтому более требовательны к условиям монтажа, чем безосновные подкладочные ковры или ковры на полиэфирной основе.

Эту серию ковров выпускают как с песчаным покрытием (ANDEREP GL), так и с верхним покрытием из полипропилена (ANDEREP GL LIGHT, ANDEREP GL PLUS), которые отличает наличие продольных монтажных полос у последнего. Последние две модели обладают стойкостью к УФ-излучению, их можно использовать в качестве временной кровли до шести месяцев.

Подкладочный ковер механической фиксации с основой из полиэфира ANDEREP PROF и его модифицированный аналог ANDEREP PROF PLUS имеют оба защитных покрытия из нетканого полипропилена. Этот материалтонкий и легкий, но в то же время очень прочный благодаря своей основе. Вес 40-метрового рулона ANDEREP PROF составляет всего 16 кг. Его модифицированный аналог – подкладочный ковер ANDEREP PROF PLUS – имеет клеевые безбитумные монтажные полосы, облегчающие и ускоряющие монтаж. Оба ковра могут служить временной кровлей на срок до шести месяцев.

Традиционный самоклеящийся подкладочный ковер на основе полиэфира ANDEREP ULTRA долгое время был единственным самоклеящимся подкладочным ковром в линейке материалов. Это сверхпрочный и в то же время эластичный материал. Благодаря добавкам в битумно-полимерной смеси он может служить временной кровлей на срок до шести месяцев. Однако этот ковер достаточно тяжелый, а это несколько усложняет его подъем на кровлю и дальнейший монтаж.

Инновационные (запатентованы в РФ) безосновные битумно-полимерные подкладочные ковры. Подкладочные ковры ANDEREP серии NEXT – самоклеящийся NEXT SELF и ковер с механической фиксацией NEXT FIX – не имеют основы как таковой и на 90% состоят из битума. Благодаря отсутствию основы эти материалы гибкие, эластичные и обладают повышенным свойством «самозалечивания» битума. Помимо затягивания битума в местах механического крепления (что свойственно и традиционным битумно-полимерным коврам), подкладочные ковры ANDEREP серии NEXT способны затягивать порезы и проколы материала, а из самоклеящегося ковра ANDEREP NEXT SELF можно даже делать заплатки как на сам материал, так и на ANDEREP NEXT FIX. Оба подкладочных ковра могут служить временной кровлей на срок до шести месяцев.

Инновационные безбитумные полимерные подкладочные ковры. Экономварианты – новые полимерные подкладочные ковры: четырехслойный Альфа ANDEREP и двухслойный полимерный подкладочный ковер ТЕХНОНИКОЛЬ – не имеют в своем составе битума, однако благодаря своей структуре отлично защищают подкровельное пространство от влаги. Могут служить в качестве временной кровли на срок до трех месяцев.

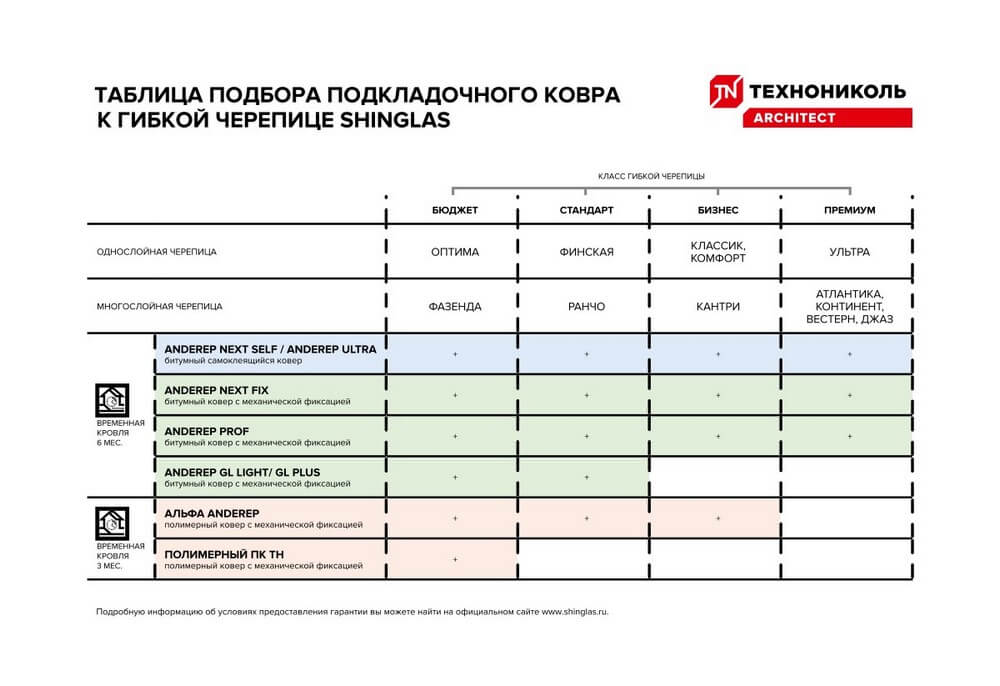

Как выбрать ковер в зависимости от класса мягкой черепицы

Лучшее решение – следовать совету производителей.

В качестве самоклеящегося ковра можно выбрать ANDEREP NEXT SELF или ANDEREP ULTRA – они оба прекрасно справляются со своими функциями.

При выборе ковра с механической фиксацией надо учитывать класс черепицы.

• Битумно-полимерные подкладочные ковры ANDEREP PROF и ANDEREP NEXT FIX подходят под все классы черепицы.
• Битумно-полимерные подкладочные ковры с основой из стеклохолста ANDEREP GL LIGHT и GL PLUS рекомендованы под гибкую черепицу классов «БЮДЖЕТ» и «СТАНДАРТ».
• Безбитумный полимерный четырехслойный подкладочный ковер АЛЬФА ANDEREP – под классы черепицы «БЮДЖЕТ», «СТАНДАРТ» и «БИЗНЕС».
• Полимерный двухслойный подкладочный ковер ТЕХНОНИКОЛЬ – для коллекций класса «БЮДЖЕТ».

Каждый имеет возможность выбрать подкладочный ковер, исходя из своих пожеланий и учитывая физико-механические характеристики материалов. Однако следует отметить, что инновационные безосновные битумно-полимерные подкладочные ковры ANDEREP серии NEXT являются, пожалуй, оптимальным сочетанием цены и качества.

Специалисты компании ТЕХНОНИКОЛЬ будут рады помочь с выбором материалов под любые задачи.

Подложка под гибкую черепицу

Чтобы повысить срок эксплуатации гибкой черепицы на кровле, важно проводить монтаж кровельного материала с учетом требований и представленных норма производителя. Обычно этот процесс подразумевает монтаж специального ковра, называемого подкладочным, который покупается отдельно. Стоимость подобного материала достаточно высока, что может напрягать владельцев, которые планируют использовать гибкую черепицу, однако эксплуатационные качества подобного кровельного материала существенно повышаются. В этой статье будут разобраны вопросы, касательно выбора подкладочного материала, особенностей монтажа, свойств и необходимости его крепления.

Определение понятия

Пот термином подкладочный ковер подразумевают материал, который имеет свойства влагооталкивающей мембраны, что не допускает возникновения протечек в кровле, минимизировать вероятность затопления внутренних помещений.

Подкладочный ковер представляет собой рулонный материал, который изготавливается из битума с применением полимеров. Обычно матрицей для производства является стеклохолст или основание, изготовленное из полиэфирной ткани. Часть ковра дополнительно покрывается полимерным составом, а также дополнительно защищается кварцевым песком или крошкой, что повышает эксплуатационные свойства материала.

Нижняя часть подкладочного ковра может включать клеевую пленку, которая обеспечивает закрепление материала на основании из решетки или обрешетки. А крошка или песок нужны для того, чтобы итоговый материал не оказался жестким.

Кровельный пирог с использованием гибкой черепицы должен иметь следующий вид:

1. Пароизоляционная пленка.
2. Стропила и обрешетка.
3. Между сегментами стропил кладется слой теплоизоляционного материала.
4. Поверх кладется слой гидроизоляции.
5. Затем устанавливается основание из плиты ДСП, или OSB.
6. Подкладочный ковер.
7. Материал для фасада, например, гибкая черепица.

Подобный состав обеспечивает длительный период эксплуатации кровли, что не допускает протечек и других проблем.

Какие функции выполняет подкладочный ковер

Подкладочный ковер необходим для выполнения двух функций:

1. Выравнивание высокопрочного основания.
2. Защита кровельных слоев от воздействия влаги.

Этот материал обеспечивает маскировку стыков между слоями гибкой черепицы, которая скрывает под собой обрешетку. Кроме того, подкладочный ковер под мягкую черепицу может компенсировать различные проблемы с высотой кровли.

Гидроизоляционная функция подкладочного ковра в особенности актуальна при сложных конструкциях крыши, или в случае, если присутствуют уязвимые места, например, в местах установки строительных карнизов или ендов, либо место выхода дымохода.

Кроме того, ковер не допустит образования конденсата внутри кровли в случае колебания температуры. А если дом строится в регионе, в котором повышена норма снега, ковер также обеспечит нормальное состояние кровли, амортизацию нагрузки против повышенной массы снега на крыше.

Благодаря наличию подкладочного ковра, удается обеспечить длительное служение, поскольку кровля не начинает гнить. Ведь даже при обработке материала различными слоями защиты далеко не всегда удается обеспечить полную защиту при постоянном воздействии влаги.

Подкладочный ковер может временно использоваться как часть кровли, что обеспечивает повышенную надежность. Однако, период использования ограничен, что стоит запомнить. А в дождливых регионах использование материала считается обязательным, чтобы не допустить попадание влаги в помещение.

Достоинства подкладочных ковров под мягкую черепицу

К перечню положительных особенностей подкладочных ковров относят:

1. Повышенную прочность на разрыв.
2. При монтаже слоя подкладочного материала удается обеспечить полную герметичность.
3. Отличная степень защиты от влаги.
4. Защита от потерь тепла изнутри помещений и не допускает чрезмерный нагрев солнечными лучами.
5. Шумоизоляция всех помещений.
6. Выравнивание имеющейся кровли.
7. Полная защита внутренних компонентов кровельного материала от конденсата.

Среди недостатков можно выделить только стоимость ковра, однако повышение эксплуатационных свойств материала заслуживает дополнительных трат.

Обязателен ли монтаж подкладочного ковра?

Многим владельцам частных домов интересно, насколько оправдано использование подкладочных ковров. Гидроизоляцию допускается формировать и иными методами, а выровнять покрытие под гибкую черепицу другими методами максимально ровным.

Главной причиной эксплуатации ковров является существенное повышение срока эксплуатации кровли. Положительные стороны эксплуатации ковра были охарактеризованы выше. Кроме того, при кровельных работах присутствует ряд ситуаций, когда невозможно отказаться от применения подкладочных ковров под мягкую черепицу. К таким ситуациям относят:

1. Минимальный уклон. При уклоне до 18°.
2. Высокий уклон. Градус превышает 60°.

В обеих ситуациях обязательно использование ковров. В противном случае некоторые производители и магазины откажутся предоставлять гарантию на реализуемую продукцию.

Какой ковер выбрать?

Если владелец строящегося объекта принял решение о покупке материала, крайне важно правильно определить какой именно вид ковра будет использоваться. Производители выпускают материал в рулонах, шириной до 1000 мм ,однако в зависимости от диагностики и других особенностей, может появляться множество отличий.

Подкладочные ковры делят на две категории по методу фиксации:

1. Самоклеящийся – монтаж производится благодаря клеевой полосе, которая нанесена производителем на изнанку материала. Для того, чтобы клеевой состав не пересыхал, дополнительно наносится защитная пленка. Перед монтажом ковра на специальную поверхность, защитный слой отклеивается и аккуратно прикрепляется ковер к плите OSB или другому материалу. Это наиболее распространенный вид.
2. Без клеевой основы. Это сравнительно редкий вид материала, который прикрепляется за счет использования саморезов, которые ввинчиваются в материал на расстоянии 20 сантиметров. А края стыкующихся между собой отрезков соединяются благодаря использованию мастики из битума.
3. Комбинированный вид может включать частичное нанесение клеевой основы на нижнюю часть поверхности. При этом низ ковра крепится на клей, а верх при помощи саморезов или других крепежей. В некоторых случаях используются наплавляемые материалы.

Наиболее просто монтировать самоклеяющийся ковер. Выпускается продукция в рулонах, размером до 15 метров длины и стандартной ширины. При монтаже рулон разворачивается и монтируется к кровле параллельно свесу карниза.

Полосы кладутся так, чтобы обеспечить нахлест между ними до 15 сантиметров. При таком методе монтажа удается обеспечить срок монтажа до 25 лет, что зависит от:

1. Особенностей конструкции кровельной конструкции.
2. Климатических условий.
3. Региона проживания.
4. Насколько точно произведен монтаж.

Особенности монтажа

Монтаж подкладочного ковра сравнительно прост, однако в процессе крайне важно не допускать ошибок и выполнять рекомендации специалистов. В таком случае материал сможет прослужить длительное время, не допуская протечек.

В процессе монтажа главное, следить за высокой степенью натяжения ковра. В таком случае удается гарантировать достаточную прочность фиксации. Обычно наиболее удобным методом прикрепления подкладочного ковра является монтаж, начиная с нижней части крыши. Однако, при значительном угле уклона, рулоны могут класть и начиная с одного из краев дома вертикально.

При использовании подкладочного ковра на неклеевой основе, рекомендуется обеспечить расстояние между саморезами около 20 сантиметров. Кроме того, даже при использовании самоклеющегося покрытия, рекомендуется использовать этот вид саморезов. А все стыки, швы и другие части конструкции обязательно подвергаются проклеиванию битумной мастики. Причем ширина полосы не должна быть меньше, чем 10 сантиметров.

Во время монтажа крайне важно обеспечить ровное основание, которое монтируется поверх обрешетки или стропильной системы. С этой целью рекомендуется использовать следующие материалы:

1. Натуральная доска – доступный материал, который отличается простотой работы. В зависимости от вида древесины, может иметь большой вес, значительную длину и невозможность совмещения. При монтаже из-за забивания гвоздей в стропила может расколоться. Кроме того, есть сложности при монтаже.
2. Влагостойкая фанера – это простой прессованный материал, который упрощает монтаж подкладочного ковра на крышу. Стоит недорого, однако отличается сравнительно низкой долговечностью.
3. OSB-плиты – это лучший вариант для монтажа основания под черепицу. Материал отличается повышенной прочностью, надежностью, не подвержен деформации из-за повышения температуры или влажности. Желательно останавливать выбор на сантиметровой плите.

В процессе монтажа крайне важно проследить за тем, чтобы оставались зазоры между листами, в противном случае возможна деформация материала из-за температурного расширения жидкости.

Проводить монтаж ковра допускается при температуре от 5 до 25 градусов Цельсия. Если необходимо подрезать, желательно использовать острый нож, и доску или планку, которая кладется под участок, что не допускает повреждения других слоев материала.

Монтаж ковра

Монтаж ковра производится в несколько этапов:

1. Для того, чтобы начать монтаж, потребуется подготовить инструментов и материалов: битумная мастика, шпатель, нож для нарезки коврового покрытия, карандаш, рулетка, молоток.
2. На втором этапе закрываются стропила при помощи плит выравнивателя. Для примера будут использовать плиты OSB. Между элементами всегда оставляется зазор до 3 мм. Далее монтируются планки карниза, которые крепятся по периметру крыши по краям. В области, где будет размещаться ендова, необходимо разместить 2 планки внахлест, поскольку это место, где высока вероятность протеканий.
3. Карнизные планки приколачиваются при помощи кровельных материалов и оцинкованных гвоздей. Необходимо оставлять 15 см шага и размещать гвозди в шахматном порядке.
4. В области ендовы необходимо правильно стыковать планки таким образом, чтобы язычок предыдущей планки расположился под следующей планкой. В результате удается сформулировать идеальное соединение.
5. После завершения этих работ проводится монтаж ковра. На ендову кладется отрезок ковра, шириной в 1 метр, чтобы пополам распределить между углами ендовы.
6. Производится разравнивание ковра по всей поверхности, причем до края планки карниза необходимо оставить расстояние не более 3 сантиметров. Причем, чем меньше угол крыши и длина его ската, тем меньше нужно оставлять длину отступа.
7. При использовании самоклеющегося ковра, с обратной стороны демонтируется защитная пленка. Чтобы повысить удобство выполнения операции, одна из частей отворачивается, затем с неё демонтируется пленка и кладется под другой элемент ковра.
8. Половина ковра, у которой пленка отвернута кладется назад и фиксируется к поверхности плиты OSB руками или правилом. В дальнейшем такая же процедура производится со второй частью.
9. На более простые участки кровли ковер монтируется горизонтальными полосами. От карниза нужно обеспечить отступ не менее 3 сантиметров.
10. Материал кладется внахлест на уложенный заранее участок ковра на ендовах. Причем нужно обеспечить нахлест больше 15 сантиметров.
11. Клеят ковер обязательно от края к центру. С удобного края подойти к ковру, демонтировать защитную пленку. Покрытие дополнительно расправляется, а основание приклеивается. При этом важно не допустить складок.
12. Остальные части рулона дополнительно скатываются в трубку. В процессе приклеивания нужно одновременно снимать пленку, приклеивать ковер к имеющейся поверхности.
13. Остальная часть крыши покрывается ковром на клеевой основе или механической фиксацией. Отрезок необходимых размеров накладывается на те, которые были прикреплены ранее с нахлестом 10 сантиметров. В верхней части важно фиксировать ковер при помощи оцинкованного крепежа, с шагом до 25 сантиметров.
14. Стыки ковра дополнительно покрываются мастикой, изготовленной из битума толщиной больше 1 миллиметра.

Заключение

Подкладочный ковер под мягкую черепицу представляет собой вид кровельного материала, который обеспечивает длительную эксплуатацию кровли из гибкой черепицы. В процессе прикрепления крайне важно соблюдать имеющиеся правила и требования. Это позволит не допустить различных видов ошибок, которые могут оказаться фатальными, что приведет к порче кровельного покрытия.

При правильном монтаже ковра значительно повышается срок эксплуатационный срок кровли из гибкой черепицы, а кровельный пирог значительно повысит эксплуатационные свойства. Современные производители выпускают кровельные подкладочные ковры на основе множества материалов, что позволяет выбрать продукцию исходя из множества факторов.

Компания RUFLEX проводит распродажу гибкой черепицы,ендовых и подкладочных ковров из прежних коллекций

Выбор и укладка подкладочного ковра под мягкую черепицу

Чтобы разобраться, для чего необходим монтаж подкладочного ковра под мягкую черепицу, прежде нужно понять, как устроен этот тип кровли и какое место в ней занимает подкладочный ковер.

Ковер изготавливается в виде рулонного материала с водоотталкивающими свойствами. Основная функция подкладочного ковра – предотвращение протечки кровли. Чаще всего подкладка состоит из битумного основания с добавлением стеклохолста или полиэфирной ткани.

Также возможно применение мелкофракционного кварцевого песка, который является защитным наружным слоем. При монтаже ковер укладывается абразивным покрытием вверх. Нижняя часть мембраны может оснащаться клеевой пленкой.

Для понимания места подкладочного ковра в общей слоеной структуре кровли, перечислим слои от финишной поверхности до основания:

1. Гибкая черепица.
2. Подкладочная мембрана.
3. Сплошной настил из досок или OSB.
4. Гидроизоляционный слой.
5. Утеплитель минераловатный или из пенополистирольных плит.
6. Обрешетка и стропильное основание.
7. Пароизоляционный слой.

Монтаж всех указанных слоев обеспечивает надежность и долговечность кровельного покрытия.

Зачем он нужен и обязательно ли его применение

Изучив структуру материала, разберемся, зачем нужен подкладочный ковер для гибкой черепицы.

Гибкая черепица выглядит привлекательно, отлично защищает поверхность от осадков, удобна в монтаже и доступна по стоимости. Поэтому домовладельцы все чаще используют ее для устройства кровли. Но для обеспечения длительного срока службы битумного покрытия, необходимо подготовить надежную основу, напоминающую слоеный пирог. Предпоследним слоем этого пирога и будет подкладочный ковер.

При устройстве мягкой кровли этот материал обязателен к применению независимо от угла скоса стропил. Но угол наклона все же имеет значение.

В некоторых случаях, когда угол наклона кровли начинается от 45 градусов, сплошная укладка мембраны не обязательна. Достаточно укрепить ендовы, конек и периметр крыши. Но экономия часто приводит к предсказуемым последствиям. Даже небольшое повреждение финишного покрытия приводит к протечкам. Деревянное основание кровли начинает гнить, появляется грибок и плесень.

Структура самоклеющегося материала.

Срок службы такого покрытия сокращается в разы, а проведение ремонтных работ потребует значительных финансовых вложений. Поэтому необходимо неукоснительно придерживаться рекомендаций производителя при устройстве конкретного типа мягкой кровли.

Подкладочный ковер настилают для достижения следующих целей:

• гидроизоляция деревянного основания кровли;
• выравнивание поверхности под настил гибкой черепицы.

Дополнительная гидроизоляционная подкладка спасает основание кровли от протечек при порче или деформации гибкой черепицы в результате температурных колебаний.

Помимо обеспечения гидроизоляции, подкладка выполняет функцию дополнительной герметизации мест соприкосновения покрытий (стыки скатов, отверстия для монтажа вентиляционных грибков и выхода печных труб).

В некоторых случаях устройство мягкой кровли без подкладочного материала не допускается. Большинство производителей материалов для мягкой кровли указывают в инструкции по укладке подкладочного ковра под мягкую черепицу, что при угле наклона до 18 градусов требуется полностью застилать поверхность кровли подкладкой. Также устраивается кровля при наклоне свыше 60 градусов.

Какой подкладочный ковер выбрать

Производством подкладочного материала занимаются те же организации, которые изготавливают мягкую кровлю. Поэтому, решая, какой подкладочный ковер лучше под гибкую черепицу, рекомендуется выбирать материалы одного производителя. Они рассчитаны на совместную работу в условиях температурных перепадов и надежней защищают основание.

Стандартный рулонный подкладочный материал имеет размеры:

• ширина 1 000 мм;
• длина 15 000 мм.

Различают изделия по типу фиксации к сплошному основанию. Чтобы выбрать подходящий вариант подкладочной мембраны, нужно рассмотреть все типы этого материала.

Виды и критерии выбора

Существует четыре типа подкладочного материала:

• Стандартный. На этот рулонный материал не наносится клеевой состав, поэтому его крепят к деревянному основанию с помощью кровельных оцинкованных гвоздей с большой шляпкой или металлическими скобами степлером. Укладывают отдельные полосы подкладки с перехлестом в 150 мм с обязательной проклейкой места стыка битумной мастикой.
• Комбинированный. В этом случае верхняя часть полотна закрепляется гвоздями или скобами, а нижняя, имеющая клеевую полосу, приклеивается к основанию. Клейкая полоса закрывается тонкой полиэтиленовой пленкой, которая легко снимается при монтаже. При необходимости, места стыка полотен дополнительно закрепляются гвоздями.

• Самоклеющееся полотно. Эта подкладка приклеивается к основанию всей площадью. Клеевое крепление более надежно, по сравнению с предыдущими типами покрытий, но технология монтажа самоклеящегося полотна сложней. Необходимо качественно разглаживать полосы, чтобы внутри покрытия не образовывались воздушные карманы. В местах стыковки отдельных полос, а также по периметру кровельного ковра, рекомендуется их закреплять гвоздями. Этот вид материала позволяет создавать цельный ковер, защищающий кровлю от проникновения влаги. При монтаже самоклеящихся полотен зимой, следует прогревать рулоны, так как холод препятствует нормальной адгезии клеевого состава и древесины.
• Наплавляемое полотно. Для монтажа этой подкладки потребуется применение газовой горелки. Нижняя часть материала пропитана битумом, который разогревают для плотной фиксации к основанию. Наплавляемые ковры можно укладывать на бетонную и деревянную поверхность, в обоих случаях происходит надежная адгезия. Кровля из наплавляемого материала получается как единое полотно, не допускающее проникновения влаги. Во время работы с наплавляемыми подкладками следует строго придерживаться техники пожарной безопасности, поэтому к работам допускают только опытных строителей.

При подготовке сложной крыши с множественными изломами, рекомендуется применять различные типы подкладочной мембраны. Широкие ровные поверхности лучше всего закрывать самоклеящимися материалами. Для обработки стыков применяют стандартные изделия с фиксацией на гвозди и дополнительной промазкой по всей площади основания битумной мастикой.

Перед началом работ, при выборе марки материала, необходимо изучить рекомендации производителя по использованию конкретного вида подкладки.

Популярные производители

Katepal. Выравнивающая и гидроизолирующая прокладка. Производство: Финляндия. Изготавливается в двух вариантах: стандарт, с креплением на гвозди или скобы, и как самоклеящиеся полотна.

Ruflex. Подкладочная мембрана с фиксацией на саморезы или битумную мастику. Производство: Россия.

ТехноНиколь. Торговая марка, наиболее массово представленная на отечественном рынке. Производство: Россия. Под маркой Технониколь производятся все типы подкладочных мембран для любых навесов и крыш. К самым популярным коврам относят изделия, разработанные совместно с инженерами из Испании под мягкую черепицу Шинглас: ANDEREP PROF, ANDEREP BARRIER, ANDEREP GL PLUS.

Delta Roof. Основной для этого изделия служит нетканый полипропилен, пропитанный битумными составами. Производство: Германия. Прокладки Delta Roof используют при монтаже кровли над неотапливаемыми помещениями под мягкую черепицу. Благодаря высокому качеству, может использоваться как временное финишное покрытие кровли.

Icopal. Основой для ковров Icopal (торговые марки FEL-X и K-el) служит стеклохолст, пропитанный битумной мастикой. В некоторые изделия могут добавляться полимеры. Производитель: Россия. Используется для всех типов крыш.

Docke. Подкладочные материалы Docke D-Basis (строители их часто называют деккер)изготавливают на основе стекловолокна. Стеклохолст пропитывают битумными составами с насыщенным кислородом. Для покрытия верхнего слоя используется кварцевый мелкозернистый песок. Нижний слой – самоклеящийся. Производство: Германия.

Цены на подкладочные материалы.

Как укладывать подкладочный ковер

Технология укладки предусматривает несколько этапов работ.

Общая схема укладки.

Подготовка. Перед тем, как укладывать подкладочную мембрану, нужно подготовить основание. Основанием под гибкую черепицу служит дощатая сплошная обрешетка или полностью закрытая поверхность кровли с применением ОСБ или фанеры влагостойкой.

Схема обрешетки.

В сплошной обрешетке обязательно устраиваются вентиляционные зазоры между досками или листами фанеры в 2-3 мм.

Укладка материала в ендове. После подготовки основания, приступают к настилу ковра в ендове. Целое полотно прокладки укладывают так, чтобы на правую и левую сторону от ендовы легли равные полосы.

При застилке ендовы следует добиваться выравнивания краев от середины. Если ширина рулона составляет 1000 мм, значит, с каждой стороны должно быть наклеено по 500 мм прокладки.

Укладка подкладки по свесу и торцам. Если выполняется не сплошная установка подкладочного ковра, следующим этапом настилают мембраны вдоль карнизных свесов и по торцам кровли. Заклеивают полностью ширину вылета плюс 600 мм вглубь кровли. При настиле на карнизах отступают 20 мм от края его перегиба.

Укладка у вентиляционных и печных отверстий. Далее приступают к защите основания вокруг вентиляционных отверстий, выреза под печную трубу и мансардные окна.

Вырез под вентиляцию.

Укладка финишная. После обработки всех сложных стыков и отверстий приступают к настилу материала по всей поверхности кровли. Полосы укладывают снизу вверх параллельно земле с перехлестом 100-150 мм. При фиксации полотна на гвозди соблюдают шаг в 200 мм. Места стыков полотен обязательно герметизируют битумной мастикой или специальным клеевым составом. Настил материала на коньке осуществляется на последнем этапе.

Подкладочный ковер под гибкую черепицу: средняя цена на модель от «Технониколь», а также монтаж с видео инструкцией

Опубликовал(а): Евгений Афанасьев
Обновлено: 23.02.2023

Подкладочный ковер под гибкую черепицу необходим для обеспечения максимально долговечной эксплуатации и самой кровли, и стропильной системы, включая балки чердачного перекрытия. Укладка этого материала требует соблюдения определенных правил, которые необходимо выполнять в соответствии с инструкцией.

Подкладочный ковер под гибкую черепицу

Однако, первое, что необходимо сделать — это приобрести качественный материал, способный обеспечивать требуемый уровень защиты в течение длительного периода. Поэтому при выборе этого составляющего кровельного «пирога» следует обратить внимание на некоторые нюансы, которые напрямую влияют на долговечность материала, а значит, и на сохранность и надежность всей конструкции крыши.

Общая конструкция кровельного «пирога» с гибкой битумной черепицей

Чтобы разобраться в структуре кровельного «пирога» и правильно понимать последовательность укладки входящих в него слоев , стоит рассмотреть схему его строения.

Кровельный «пирог», в котором в качестве основного материала используется гибкая битумная черепица, несколько отличается строением от конструкций с другими листовыми покрытыми. Он состоит из следующих элементов:

Принципиальная схема кровли с использованием битумной гибкой черепицы

1 — Битумная гибкая черепица.

2 — Подкладочный ковер , как раз то, на чем и будет сконцентрировано наше внимание далее по ходу этой статьи.

3 — Сплошная обрешетка , обустраиваемая из листов ОСП, фанеры или из доски.

4 — Нижняя дополнительная обрешетка , служащая основанием для листовой сплошной. При использовании для сплошной обрешетки доски, дополнительная обрешетка исключается из кровельного «пирога».

5 — Контробрешетка. Этот элемент конструкции необходим для создания вентиляционного зазора между слоями кровельного «пирога».

6 — Гидроизоляционная диффузная мембрана, защищающая термоизоляционный материал от влаги, не дающая проникнуть ей внутрь, но позволяющая утеплителям «дышать». Вместо нее, зачастую используется обычный гидроизоляционный материал, однако ,в таком случае потребуется создание вентиляционного зазора и снизу. Иначе утеплитель может напитаться влагой и потерять свои термоизоляционные качества.

7 — Стропильные ноги – основа для монтажа обрешетки под кровлю и всех остальных составляющих кровельного «пирога».

8 — Плиты или маты утеплительного материала. В идеале должна использоваться качествен ная минеральная вата на базальтовой основе.

9 — Пароизоляционная мембрана, не дающая влаге проникать в утеплитель снизу.

10 — Подшивка, монтируемая со стороны чердачного помещения.

Подшивка чаще всего делается в тех случаях, когда чердак планируется использовать в качестве жилого помещения – мансарды.

Если крыша обустраивается над летним домиком или беседкой, или же нет необходимости поддерживать какой-либо заданный микроклимат на чердаке, то из конструкции исключается утепляющий материал и пароизоляция.

Теперь, зная, как должна выглядеть кровельная конструкция, можно перейти к рассмотрению подкладочного ковра и основы под него.

Назначение и особенности подкладочного материала

В последние годы владельцы частных домов все активнее выбирают для покрытия крыш битумную гибкую черепицу. Причину этого выбора можно объяснить декоративностью и практичностью данного кровельного материала. Однако, чтобы такое покрытие отвечало требованиям надежности и долговечности, под него необходимо обустроить качественную основу, состоящую из нескольких слоев . Верхним из этих слоев как раз и станет подкладочный ковер .

Этот материал является обязательным элементом конструкции, какой бы угол уклона ни имели скаты крыши. На это уточнение необходимо обратить особое внимание, так как некоторые собственники, обустраивая крышу под углом в 45 и более градусов, пытаются сэкономить на подкладочном ковре, надеясь на то, что от протекания спасет именно крутой уклон скатов. В этом случае хотелось отметить, что достаточно совершенно небольшой протечки кровельного материала для того, чтобы запустился процесс образования плесени или гниения, который начнет разрушать сплошную фанерную или дощатую обрешетку . Поэтому , рекомендовано соблюдать разработанную технологию обустройства этого вида кровельного покрытия в полном объеме , без исключений и упрощений.

Даже на очень крутых скатах пренебрегать укладкой подкладочного ковра – крайне неразумно!

Итак, подкладочный ковер под битумную черепицу необходим для гидроизоляции сплошной обрешетки и предотвращения образования неровностей и складок на кровельном покрытии. Деформация гибкой черепицы может проявиться при ее усадке под влиянием перепадов температур, влаги и ветровых воздействий.

Подкладочный слой не только обеспечивает гидроизоляцию основной поверхности, но и герметизирует стыки скатов крыши вальмовых, полувальмовых, многищипцовых конструкций, примыкания кровельных покрытий к трубам дымохода и вентиляции.

Цены на подкладочный ковер

Структурное строение самоклеящегося материала для подкладочного ковра.

Структурное строение подкладочного ковра — многослойное:

• Стеклохолст, пропитанный полиэфирными смолами, является основой этого материала. Может располагаться самым нижним слоем или в середине, в зависимости от разновидности ковра.
• Сверху основы расположен битумно-полимерный слой.
• Покрытие ковра представляет собой мелкозернистую каменную крошку или тонкую песчаную посыпку — этот слой предотвращает скольжение по нему основного кровельного материала.
• Ниже основы может быть нанесен клеевой слой, который временно покрыт защитной пленкой . Она снимается непосредственно перед укладкой материала на сплошную обрешетку крыши.

Необходимо отметить, что нижний клеевой слой нанесен только на самоклеящийся вариант подкладочных материалов, которые более просты в монтаже.

Все разновидности подкладочного покрытия поступают в продажу в рулонах , которые компактны и удобны как для подъема их на скаты крыши, так и для выполнения работ.

Разновидности подкладочных ковров

Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее , изготовленные одним производителем.

Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.

Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:

• Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.

• Комбинированные подкладочные полотнафиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой , которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку . В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.

• Ковер на самоклеящейся основе.Фиксация полотен, полностью покрытых клеевым слоем, более надежна , нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку , и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.

Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.

Цены на строительный степлер

• Наплавляемый вариант подкладочных полотен.Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем , наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года. Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит.

Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер , кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик « Катепал К- 36», предназначенный для подобных кровельных и иных гидроизоляционных работ.

Несколько слов об устройстве сплошной обрешетки под мягкую битумную черепицу

Для сплошной обрешетки крыши, устраиваемой под гибкую битумную черепицу, может быть использована ориентированно-стружечные плиты, влагостойкая фанера или же обрезная доска.

• ОСП (ориентированно-стружечная плита) в последние годы является самым популярным материалом для обшивки скатов крыши, благодаря многочисленным достоинствам, к которым можно отнести:

— доступную цену на данный вид материала;

— возможность выбрать необходимую толщину листа;

— материал достаточно влагостоек и не подвержен деформации;

— при монтаже ОСП с помощью гвоздей, они не крошат её структуру, даже при вбивании их в самый край;

— плиты имеют относительно небольшой вес, что облегчает их поднятие на высоту и закрепление на стропильной системе.

Изготавливаются плиты из удлиненной деревянной щепы, которая спрессована по специальной технологии и проклеена.

Толщина плит выбирается в зависимости от того, как обустроена конструкция крыши. Например, если листы будут монтироваться непосредственно на стропила, то стоит выбрать материал толщиной в 15÷20 мм. Если же под ОСП на стропила закрепляется дополнительная обрешетка , то достаточно толщины в 10÷12 мм.

• Влагостойкая фанера — это еще один листовой материал, с помощью которого обустраивается сплошная обрешетка . Она представляет собой многослойные древесные листы, обработанные влагоотталкивающими составами. У фанеры, в отличие от ОСП, больше отрицательных качеств, чем положительных, несмотря на то что листы имеют аккуратный внешний вид:

— более высокая цена, чем на ОСП , из-за более высоких затрат при изготовлении фанеры;

— со временем структура фанеры начинает расслаиваться, так как действие влагоотталкивающей пропитки через определенный период заканчивается. То есть можно говорить о недостаточной долговечности материала.

— большой вес листов из-за множества слоев , склеенных между собой.

При выборе фанеры для обустройства сплошной обрешетки , необходимо знать, что чем больше будет ее толщина, тем лучше, так как срок службы такой обрешётки будет более длительным.

• Натуральная доска. Безусловно, натуральный материал можно назвать самым лучшим вариантом для обустройства сплошной обрешетки , так как он обладает отличными характеристиками, благодаря своим природным качествам. К достоинствам этого материала можно отнести:

— стойкость к перепадам температур;

Однако, есть у доски и свои недостатки, о которых тоже необходимо помнить:

— доска толщиной 25 мм (а именно такая обычно применяется для сплошной обрешетки ) имеет достаточно большой вес, что усложняет подъем ее на высоту и утяжеляет конструкцию, так как она укладывается с очень небольшими зазорами;

— атмосферная влажность может негативно воздействовать на материал, из-за чего изменится геометрия доски, то есть возможна ее деформация;

— дополнительные затраты на растворы для обработки древесины, которые защитят ее от влаги;

— более длительный монтаж деревянной обрешетки , по сравнению с листами фанеры или ОСП – просто исходя из размеров настилаемого материала.

— больший расход крепежных элементов.

Тем не менее , при качественной обработке и грамотном монтаже досок на стропильные ноги, при правильном настиле подкладочного гидроизоляционного ковра, такая обрешетка прослужит значительно дольше, чем фанерный или ОСП аналог.

Необходимо учесть некоторые нюансы приобретения и монтажа материалов сплошной обрешетки , которые помогут обустроить надежное и качественное покрытие крыши:

• Для обрешетки должна быть использован материал, имеющий нормальную влажность, составляющую 16÷20%. Так как если доска или фанера будут слишком влажными, впоследствии они могут деформироваться.
• Стыки листов ОСП или фанеры должны располагаться на опорах, то есть на досках нижней дощатой разреженной обрешетки или же на стропилах. Доска должна иметь такую длину, чтобы она опиралась своими краями на жесткую опору.
• На стыках материала обрешетки не должно быть перепадов. Это значит, что края листов или досок должны находиться строго на одном уровне.
• При стыковке листов фанеры или ОСП, торцов досок, необходимо оставлять между ними зазор не менее 3 мм. Он необходим для возможности расширения материала при повышении влажности и температуры. Если зазор будет отсутствовать, детали конструкции могут начать деформироваться.
• Если сплошная обрешетка выполняется из досок, то при расстоянии между стропильными ногами до 600 мм вполне хватит толщины доски в 25 мм. При большем расстоянии целесообразно применять доски толщиной в 32 мм. Ширина досок, как правило, берется 100 или 150 мм. Между соседними досками оставляется просвет 10 мм, что способствует хорошей вентиляции подкровельного пространства, снижает общий расход материала, но не оказывает никакого негативного влияния на качество создаваемого кровельного покрытия.

Количество фанеры или ОСП определяется площадью крыши, с безусловным созданием запаса порядка 10% (для кровель сложной конфигурации – 15%). С доской провести расчет – несколько сложнее, но вам в этом деле может помочь предлагаемый калькулятор.

Калькулятор расчёта количества доски для монтажа сплошной обрешетки .

Укладка подкладочного ковра на сплошную обрешетку крыши

Особенности монтажных работ по укладке подкладочного ковра

Монтаж подкладочного материала под битумную черепицу может быть произведен по разной схеме, в зависимости от конструкции крыши. Полотна настилаются горизонтально или вертикально, то есть поперек или вдоль направления ската кровли. Однако, первый вариант наиболее часто используется для настила, так как считается более надежным .

Перед укладкой подкладочного ковра, рекомендовано стыки листов фанеры аккуратно обработать мастикой, которая закроет шляпки саморезов или гвоздей, так как ржавчина, выступающая сверху крепежных элементов, может навредить материалу подкладочного ковра, а также кровельному покрытию.

Полотна подкладочного ковра могут настилаться горизонтально, то есть параллельно линии карниза, или вертикально, по направлению скатов. Первый способ — все же предпочтительнее

Необходимо также сказать, что при сложной конфигурации скатных поверхностей оба способа могут быть применены в комплексе, так как для некоторых участков больше подходит первый, а для других — второй вариант направления полотен.

Кроме этого, при небольшом уклоне крыши (до 8÷10 градусов) подкладочный ковер рекомендуется настилать в два слоя. В этом случае первый из них предполагает укладку полотен вертикально , начиная от конька крыши к карнизу. Соседние полотна настилаются внахлест на 100÷120 мм. Второй слой укладывают горизонтально , начиная от карниза, и постепенно поднимаясь к коньку конструкции. В этом случае, нахлест может составлять 100÷150 мм, в зависимости от способа закрепления полотен на обрешетке .

Сложными узлами, которые придется очень качественно покрыть подкладочным ковром, являются ендовы, стыки скатов крыш, а также примыкания к трубам и окнам, если они есть на поверхности крыши.

Схема укладки подкладочного ковра в ендове

При подготовке ендовы подкладочное полотно настилается под ендовый ковер . И его необходимо очень качественно закрепить в этой области, так как ендова представляет собой своеобразный желоб , в который будет стекать вода с образующих его скатов.

Полотно подкладочного слоя монтируется на ендову вертикально от конька до карнизного свеса, еще до настила полотен основного ковра на скаты. Это вызвано тем, что края полотен ковра края должны закрепляться на мастику или клей сверху кромки полотна ендовы, полностью перекрывая его ..

В этой области подкладочное полотно рекомендовано надежно наклеить на ту же битумную мастику или же клей К- 36, а затем прибить края гвоздями. Ендовный ковер монтируется сверху подкладочного уже после того, как клей на его краях просохнет.

Вырез в подкладочном ковре для прохода вентиляционной трубы

Вокруг трубы фрагмент подкладочного ковра закрепляется на мастику, а затем прибивается с верхней и боковых сторон к обрешетке оцинкованными гвоздями. Нижний край будет закреплен сверху уложенного горизонтально полотна. Боковые и верхний края подкладки в дальнейшем будут перекрыты горизонтальными полотнами, которые монтируются сверху них на мастику.

Для прохода вентиляционной трубы в центре закрепляемого сегмента вырезается отверстие необходимой формы.

Если же необходимо закрепить материал по периметру дымоходной трубы большого размера, то обрамляющие его элементы вырезаются и закрепляются также до монтажа полотен на основную часть ската. Нижняя же часть фрагмента ковра крепится также поверх кромки настилаемого горизонтально полотна.

Выполнение монтажных работ

В связи с тем, что от правильно настеленного подкладочного ковра зависит длительность эксплуатации всей конструкции крыши, работы должны быть выполнены максимально аккуратно. Если покрытие будет осуществляться самостоятельно, то для этого потребуются некоторые инструменты и материалы:

• Острый нож.
• Деревянная или металлическая линейка.
• Рулетка.
• Малярный шнур для отбивки линии крепления полотна.
• Молоток.
• Маркер для отметок.
• Кисть или шпатель для нанесения битумной мастики.

• Оцинкованные гвозди с широкими шляпками.
• Битумная мастика или клей К- 36.

Подготовив все необходимое для работы, можно переходить к настилу материала на крышу. Монтажа подкладочного ковра осуществляется в следующем порядке:

• Выполняется обработка стыков сплошной обрешетки , если она смонтирована из фанерных листов или ОСП.
• Сначала полотна всегда укладываются на сложные участки конструкции — это ендовы, примыкания к трубам и окнам.

Для этого участки, на которые должны быть наклеены полотна, измеряются, и по этим параметрам вырезаются фрагменты материала, которые приклеиваются на отдельные участки кровли.

Фиксация этих вырезанных фрагментов выполняется по приведенной выше инструкции.

• Далее, необходимо определиться, как будут укладываться полотна: горизонтально или вертикально. При укладке вдоль линии ската производится вертикальная разметка первого листа материала. То есть от фронтонного края крыши откладывается ширина полотна от конька до карниза. По этой линии и необходимо будет выравнивать край полотна. Кромка же, укладываемая по фронтонному краю, обязательно проклеивается.

Если же полотна будут наклеиваться горизонтально, то их ширина откладывается от линии карниза, так как настил необходимо начинать именно от нижнего края ската.

Необходимо отметить, что горизонтальный настил полотен ковра удобен в монтаже и надежен в том случае, если крыша имеет скаты, расположенные под углом до 45 градусов.

Если же скаты крыши крутые, то удобнее укладывать полотна вертикально. Они свободно будут ниспадать вниз, благодаря чему на них не будут образовываться складки и неровности.

• Если же материал расстилается горизонтально, то первый его лист выравнивается по линии карниза и отбитой малярным шнуром линии. Первый лист должен быть закреплен прочно и идеально ровно, так как по нему будут выравниваться все остальные полотна. По верхней линии ковер , дополнительно к мастике, фиксируется оцинкованными гвоздями.

• После того как первое полотно будет закреплено на обрешетке , можно сразу же зафиксировать по краю крыши карнизную планку. Она необходима для того, чтобы вода, стекающая с крыши не попадала под покрытие. По фронтонному же свесу кровли монтируется ветровая планка.
• Следующая полоса материала укладывается внахлест на нижнюю. Ширина нахлеста обычно отмечается производителем непосредственно на полотне, и составляет 120÷150 мм. Стык полотен проклеивается мастикой, или же с самоклеящейся кромки снимается защитная пленка , и верхнее полотно наклеивается на нижнее.
• Далее, укладывается и наклеивается третье полотно и так до тех пор, пока скат не будет закрыт практически до конька. До линии конька подкладочный ковер не доводят на 50÷100 мм.
• Далее, таким же образом , начиная от карниза, покрывается второй скат крыши.

• По готовности обоих скатов, конек покрывается отдельным полотном, которое должно находить на листы, уложенные на скатах с обеих сторон. Таким образом, коньковая линия будет полностью перекрыта. Это полотно также укладывается внахлест на нижние листы и проклеивается битумной мастикой или клеем К- 36.

Здесь необходимо отметить, что подкладочный ковер должен быть уложен в один прием . Если растянуть этот процесс на несколько дней, то герметичность покрытия может быть нарушена.

После настила подкладочного ковра, переходят к монтажу самого кровельного покрытия, которое укладывается также , начиная от карнизной линии ската. Но это уже – тема для отдельного рассмотрения.

Как производится монтаж кровли из гибкой битумной черепицы?

Этот кровельный материал завоевывает все большую популярность. И во многом – благодаря тому, что с его настилом вполне может справиться и сам хозяин дома, если будет следовать технологическим рекомендациям . А узнать подробнее о технологии укладки кровли из битумной черепицы можно из соответствующей статьи нашего портала.

Обзор популярных материалов для подкладочного ковра

На строительных рынках России постоянно расширяется ассортимент гидроизолирующих материалов, в том числе и подкладочных ковров под битумную черепицу. В основном изготавливают этот материал компании, занимающиеся производством самой гибкой черепицы.

Цены на гибкую черепицу

Компания «Katepal»

«Katepal» — это финский производитель, который занимается изготовлением битумной черепицы, а также подкладочного материала под нее . Причем , компания производит несколько разных по параметрам типов подкладочных ковров:

• «Кatepal PrimeBase» — подкладочный ковер с самоклеющейся кромкой, изготавливаемый из модифицированного СБС-битума. Основой для материала является стеклохолст. Фиксация материала осуществляется на клей К- 36 или битумную мастику. Этот вариант покрытия можно назвать универсальным, так как он походит для настила на любое основание и под любое кровельное покрытие.

Технические характеристики материала:

— Размер рулона 20000 × 1000 мм;

— Удельная масса — 1,7 кг/ м²;

— Толщина полотна — 1,5 мм;

— Нижний слой по кромке — битумно-полимерная самоклеящаяся основа;

— Внешний и нижний слои имеют посыпку из тонкого песка;

— Средняя стоимость рулона 2900÷300 рублей.

• « Кatepal SuperBase» — подкладочный ковер с самоклеющейся кромкой. Фиксация его основной части осуществляется механически, то есть с помощью гвоздей и клея. Материал изготавливается из модифицированного битума на основе полиэстера. «SuperBase» имеет повышенную гарантию на эксплуатацию, которая составляет 30 лет .

Технические характеристики материала:

— Размер рулона 15000 × 1000 мм;

— Удельная масса — 2,1 кг/ м²;

— Толщина полотна — 1,8 мм;

— Нижний слой кромки — битумно-полимерная самоклеящаяся основа;

— Внешний и нижний слой имеет посыпку из песка;

— Средняя стоимость рулона 4300÷4500 рублей.

• « Кatepal UltraBase» — материал для настила под гибкую черепицу, изготовленный из модифицированного битума, основой для которого является нетканый полиэстер. Подкладочный ковер универсален, то есть используется для настила не только под битумную черепицу, но и под другие кровельные покрытия.

Технические характеристики материала:

— Размер рулона 15000 × 1000 мм;

— Удельная масса — 2,2 кг/ м²;

— Толщина полотна — 1,8 мм;

— Внешний и нижний слои имеют посыпку из тонкого песка;

— Средняя стоимость рулона 2700÷2800 рублей.

Цены на керамическую черепицу

• « Кatepal XTREME» — этот материал имеет самоклеящийся край и фиксируется на поверхность обрешетки с помощью с помощью специального клея и гвоздей. Изготавливается материал из битумного-полимерного состава, основой для которого является высокопрочный стеклохолст. Благодаря уникальным компонентам, разработанным в лаборатории компании, материал имеет повышенную прочность. Крепление полотен осуществляется на самоклеящуюся кромку, специальный клей и гвозди .

Технические характеристики материала:

— Размер рулона 25000 × 1000 мм;

— Удельная масса — 0,7 кг / м²;

— Толщина полотна — 0,8 мм;

— Внешний и нижний слой изготовлены из полипропиленовой ткани;

— Средняя стоимость рулона 3900÷ 4000 рублей.

• « КatepalK-EL 60 /2200» — подкладочный ковер , имеющий увеличенную толщину, не имеющей клеящей основы, поэтому крепление его к поверхности производится только механическим способом. Материал может быть использован и в качестве временной кровли в ходе строительства , причем — даже в зимний период, то есть в условиях снежных наносов.

Технические характеристики материала:

— Размер рулона 15000 × 1000 мм;

— Удельная масса — 2,2 кг/ м²;

— Толщина полотна — 2,0 мм;

— Внешний и нижний слой имеет песчаную подсыпку;

— Средняя стоимость рулона — 2900÷ 3000 рублей.

Компания «Технониколь»

« Технониколь » — это отечественная компания, производитель многих строительных материалов. Ее можно назвать самой популярной среди российских строителей, так как продукция показала себя очень серозным конкурентом «раскрученным» зарубежным изготовителям. « Технониколь » изготавливает несколько типов подкладочных ковров, поэтому предоставляется возможность выбрать приемлемый в том или ином случае вариант материала:

• « Технониколь ANDEREP ULTRA» (барьер ОС ГЧ ) — это самоклеящийся подкладочный ковер на высокопрочной полиэфирной основе, с мелкозернистой посыпкой из песка на внешнем слое .

Технические характеристики этого материала выглядят следующим образом:

— Размер рулона — 15000 × 1000 мм;

— Удельная масса — 2,3 кг/ м²;

— Толщина полотна — 2,2 мм;

— Нижний слой — битумно-полимерная самоклеящаяся основа;

— Внешний слой — песчаная посыпка.

— Средняя стоимость — порядка 180 руб. /м².

Цены на подкладочный ковер «Технониколь»

• « Технониколь Anderep Barrier» — это подкладочный ковер на самоклеящейся основе, защищенной пленкой . Материал обладает повышенной пластичностью, что позволяет ему избежать нарушения герметичности и сохранить гидроизоляционные свойства при возможных деформациях сплошной обрешетки .

Основные технические характеристики материала:

— Размер рулона — 20000 × 1000 мм;

— Удельная масса — 1,2 кг/ м²;

— Толщина полотна — 1,5 мм;

— Нижний слой — битумно-полимерная самоклеящаяся морозостойкая основа;

— Внешний слой — тонкофракционная песчаная посыпка

— Средняя стоимость — 180÷ 185 руб. /м².

• « Технониколь Anderep Prof» — это классический подкладочный ковер , состоящий из прочной полиэфирной основы с добавлением в нее СБС-полимеров. Защитный верхний слой состоит из полипропилена (Spunbond). Закрепляется на обрешетку с помощью мастики и гвоздей .

Технические характеристики «Anderep Prof» :

— Размер рулона — 40000 × 1000 мм;

— Удельная масса — 0,5 кг/ м²;

— Толщина полотна — 1,5 мм;

— Внешний слой — полипропилен;

— Средняя стоимость — около 115 руб. /м².

• « Технониколь Anderep GL» — подкладочный материал, основой для которого является стеклохолст, повышающий надежность и прочность покрытия. Полотна имеют двухстороннюю мелкозернистую песчаную посыпку, что исключает их скольжение по поверхности. Монтируется этот тип материала с помощью гвоздей, скоб, мастики или клея.

Технические характеристики «Anderep GL» :

— Размер рулона — 15000 × 1000 мм;

— Удельная масса — 1,7 кг/ м²;

— Внешний и нижний слой — песчаная посыпка;

— Средняя стоимость — около 95 руб . /м².

• « Технониколь ХМ 0,8 ОКСИ» — это вариант подкладочного ковра также изготавливается на основе стеклохолста и защитным верхним слоем, состоящим из мелкозернистого песка. Материал используется для сложных мест на кровле, где существует повышенный риск протекания. Закрепление полотен на поверхности обрешетки осуществляется с помощью оцинкованных специальных гвоздей или битумной мастики .

Технические характеристики «ХМ 0,8 ОКСИ»:

— Размер рулона — 20000 × 1000 мм;

— Удельная масса — 1,7 кг/ м²;

— Внешний и нижний слой — песчаная посыпка;

— Средняя стоимость — около 75 руб . /м².

Компания «Ruflex»

«Ruflex» — еще один авторитетный российский производитель, специализирующийся на изготовлении гидроизоляционных и кровельных материалов на битумной основе. Подкладочный ковер этого производителя, изготавливается на самоклеящейся и классической основе. Основой всей структуры ковра является высокопрочный стеклохолст.

Узнаваемый упаковочный ярлык подкладочного самоклеящегося ковра «RUFLEX ULTRA»

• «RUFLEX ULTRA» — это самоклеющийся вариант подкладочного ковра, клеевой слой которого защищен специальной пленкой .

Технические характеристики материала:

— Размер рулона — 20000 × 1000 мм;

— Масса рулона — 40 кг, то есть удельный вес составляет 2 кг/м²;

— Внешний слой — песчаная посыпка;

— Нижний слой — клеевой слой, защищенный пленкой ;

— Средняя стоимость рулона — 1500 рублей.

• «RUFLEX K-EL 60/2200» — не имеет клеевой основы и закрепляется на мастику, наносимую на поверхность обрешетки , и прибивается специальными гвоздями .

Технические характеристики материала:

— Размер рулона 15000 × 1000 мм;

— Удельная масса — 2,2 кг / м²;

— Внешний и нижний слой — песчаная посыпка;

— Средняя стоимость рулона — 1290÷1500 рублей.

Компания «Tarco»

«Tarco» — это американская компания-производитель кровельных и подкладочных материалов на битумной основе. Компанию можно назвать одним из лидеров среди изготовителей в этой сфере производства стройматериалов. На российском рынке компания представляет рулонную гидроизоляцию «Tarco LeakBarrier® EasyLay», которая достаточно востребована благодаря своим высоким характеристикам.

Подкладочный материал «Tarco LeakBarrier® EasyLay»

Материал является инновационной разработкой компании «Tarco» и отличается высокой прочностью и универсальностью, так как может быть уложен на любую поверхность, требующую гидроизоляции. Это может быть деревянная обрешетка , бетонная поверхность и даже металл.

Технические характеристики материала:

— Размер рулона 40540×914 мм;

— Масса рулона — 19,1 кг, то есть удельный вес покрытия – всего 0,52 кг/м²;

— Основа — нетканый полиэстер;

— Внешняя сторона имеет отражающее покрытие серого цвета . отражающий эффект не дает сильно нагреваться материалу, что благоприятно отражается на температуре в подкровельном пространстве в летний период.

— Нижняя сторона — самоклеящаяся, защищенная пленкой основа;

— Средняя стоимость рулона — 9600 рублей.

Надеемся, что после ознакомления с информацией о материалах для подкладочного ковра, настилаемого под битумную черепицу, выбрать его будет гораздо легче. Однако, как уже было сказано выше, приобретая кровельный материал определенного производителя, стоит сразу же поинтересоваться и наличием подкладочного ковра того же бренда. Так совместимость подобных материалов станет гарантированной.

Видео — Монтаж подкладочного ковра гибкой черепицы

И наверняка для заинтересованного читателя не станет лишним просмотр учебного фильма по монтажу кровли из гибкой битумной черепицы.
