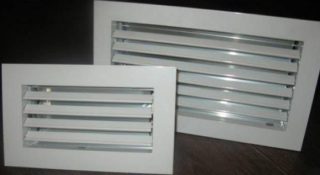

Что такое вентиляционная решетка с обратным клапаном

Выбор и установка вентиляционных решеток с обратным клапаном

Для обеспечения оптимального микроклимата в помещениях устанавливается система вентиляции, в которой как обязательный элемент предусмотрена вентиляционная решетка. Наиболее эффективными являются модели с обратным клапаном. Если при монтаже вентиляции допущены какие-либо неточности, то возникает эффект обратной тяги, из-за чего нет разреженности воздуха и не происходит вывод отработанного воздуха из помещения. Клапан необходим для более эффективного обмена воздуха, защиты от проникновения сквозь вентиляционные шахты посторонних веществ и запахов, холодного воздуха и насекомых. Он не дает отработанному воздуху попасть назад в помещение.

Из каких элементов состоят и как функционируют устройства

Перегородки в виде вентрешетки с обратным клапаном для вентиляционных каналов выпускают с сечением в форме круга или прямоугольника. По размерам они соответствуют каналам воздуховода. Решетчатые заслонки крепят на выходе воздуховодов (со стороны улицы или на выходе в общую шахту) в квартирах, загородных коттеджах, предприятиях общественного питания.

В их конструкции предусмотрены следующие элементы:

1. корпус решетки с засечкой, которая не дает клапану вращаться в обратную сторону;
2. крепление из фланцев, чтобы зафиксировать решетку в канале воздуховода;
3. клапан (заслонка) для регулировки потоков воздуха;
4. панель, которая выполняет декоративные функции.

Главный элемент устройства – это различной конструкции клапан или заслонка, которая открывается до определенного положения. Под действием потока воздуха, который пытается попасть с улицы через воздуховод, клапан закрывается и блокирует поток. Если же воздух идет по системе вентиляции из помещения наружу, он открывает заслонку и выводится из комнаты.

Достоинства и недостатки устройства

Главное отличие вытяжной решетки с обратным клапаном в том, что в отличие от обычной она пропускает потоки воздуха только в одном направлении.

Этот элемент системы вентиляции имеет ряд преимуществ:

1. доступная стоимость устройства;
2. надежность конструкции и длительный срок службы;
3. широкий выбор по размерам, форме, дизайну, что позволяет подобрать под любой интерьер помещения;
4. простота монтажа;
5. защита от попадания неприятных запахов из соседних помещений, вентиляционной шахты или с улицы;
6. предотвращение проникновения зимой морозного или слишком нагретого летом воздуха в квартиру с улицы;
7. уменьшение шумовой нагрузки при закрытой заслонке;
8. защита от проникновения пыли, мусора, насекомых;
9. повышение производительности вытяжной техники.

Из недостатков приспособления стоит отметить необходимость периодической чистки решетки, иначе при скоплении загрязнений она может снижать эффективность работы вытяжной системы. Если элемент установлен внутри воздуховода, то сделать это не очень просто. В регионах с суровым климатом, при установке решетки в частных домах на выходе воздуховода на улицу возможно примерзание заслонки, из-за чего блокируется прохождение воздуха. Чтобы этого избежать, необходимо использовать модели с подогревом.

Разновидности клапанов

Клапаны обратного типа для монтажа в вентиляционных шахтах бывают нескольких разновидностей:

1. Одностворчатые. Заслонка легко вращается вокруг своей оси из-за натиска потоков воздуха. Перекрытие канала происходит за счет того, что клапан занимает вертикальное положение под собственным весом. Для этого на одной из сторон клапана прикрепляется противовес либо же его немного смещают относительно своей оси. Такие клапаны пригодятся для систем с естественной вентиляцией. При монтаже обратного клапана важно устанавливать элемент строго вертикально или горизонтально, иначе заслонка не сможет перекрывать воздуховод полностью.
2. Двустворчатые. Такие клапаны еще называют «бабочкой», поскольку заслонок в конструкции предусмотрено две. Они закрываются в случае проникновения воздуха снаружи. Если нет движения потоков, нет давления на пластинки, то они открываются за счет установленной пружины. Такие заслонки производят из пластика или металла. Их можно устанавливать в вентиляционные шахты под любым углом. Для систем естественной вентиляции двустворчатые клапаны не подходят, поскольку им не хватит давления для открывания шторок. Их монтирую только в системах принудительной вентиляции. Есть модели с регуляторами степени открывания.
3. В виде мембраны. Такие заслонки необходимы для шахт с естественной вентиляцией, поскольку для изменения положения мембраны достаточно слабого давления воздуха. Если давление на нее будет большим, вытяжка будет слишком мощная, со значительной обратной тягой, то элемент деформируется. Чтобы это предотвратить, в конструкции для армирования предусматривают ребра жесткости. Мембранный клапан подойдет для кухни квартиры в обычном многоэтажном доме.
4. В виде жалюзи. Их принцип действия базируется на силе гравитации. Когда нет движения воздуха, лепестки занимают вертикальное положение, они перекрывают канал обратной тяги. Жалюзи делают небольшого размера, чтобы они легко открывались и закрывались. Клапаны такого вида подойдут, если вентиляционная шахта выходит на улицу, в ней предусмотрена принудительная вытяжка. Устройства изготавливают преимущественно из металла, чтобы они были устойчивы к температурным колебаниям. Их недостатком является более существенная масса по сравнению с изделиями из пластика, возможность появления коррозии со временем.

Для изготовления решеток используется пластик или металл. Пластик имеет небольшую массу, не боится влаги и не подвергается коррозии. Цена пластиковых изделий вполне доступна. Также для производства решеток используется сталь. Она более устойчива к значительным колебаниям температуры, но имеет больший вес. Для защиты от коррозии на металлические решетки при их изготовлении наносят напыление цинка, но со временем оно стирается. Стальные устройства больше подходят для мощных кухонь на предприятиях общественного питания. Их можно устанавливать в горячих цехах или на выходе вентиляционных шахт наружу.

Советы по выбору решетки с обратным клапаном

Главным критерием, от которого следует отталкиваться при выборе решетки с обратным клапаном, является ее форма и геометрические размеры. Поэтому стоит измерить диаметр или длину и ширину вентиляционной шахты. Выбирать тип изделия необходимо с учетом, естественная или принудительная система вентиляции применяется в помещении, насколько интенсивный в ней воздушный поток, тяга.

На что стоит обратить внимание при покупке:

1. Клапан должен плотно прилегать к рамке и полностью перекрывать ее.
2. Заслонка должна вращаться легко, плавно, без заедания и сильного хлопанья при смене направления.
3. Изделия из пластика не должны иметь сильный неприятный запах.
4. Металлические устройства обязаны иметь защитное антикоррозионное покрытие.
5. Размеры решетки должны точно соответствовать заявленным параметрам.
6. На все изделия обязаны быть в наличии сертификаты качества.

Для обычной кухни в квартире достаточно мембранных или одностворчатых моделей, изготовленных их пластика. Если в системе установлена мощная вытяжка, то нужно использовать двустворчатые устройства или жалюзи.

Рекомендации по установке

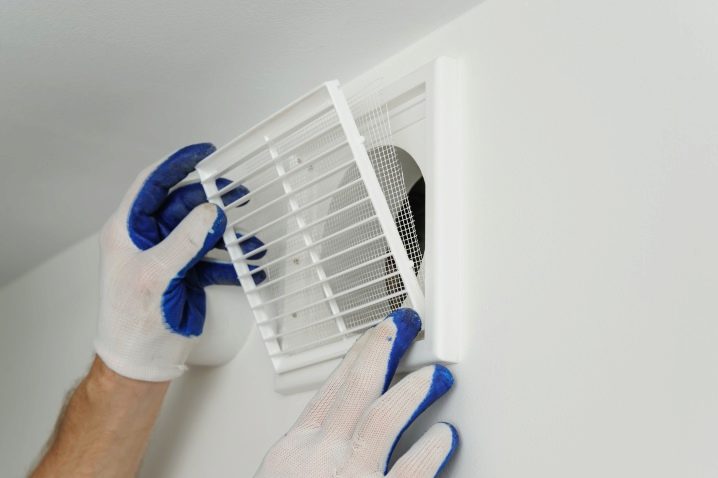

Монтировать решетку в канал вентиляции несложно собственными силами, поскольку конструкция заслонок достаточно простая. Устанавливать изделия нужно так, чтобы полностью предотвратить обратную тягу, когда включено вытяжное оборудование. Если вытяжное устройство предусмотрено одно, то и заслонки достаточно одной. Для разветвленной системы лучше устанавливать перегородки на каждом рукаве воздуховода, чтобы воздух из одного помещения не перетекал в другое, когда вытяжка не работает. Монтаж решетки возможен как внутри шахты, так и прямо на стену на выходе. Место нужно выбирать так, чтобы к нему было не сложно добраться для периодической чистки. Если изделие устанавливается со стороны улицы, в зимнее время к нему должен быть легкий доступ для удаления наледи.

Установка происходит в несколько этапов:

1. Решетку поместить в воздуховод, закрепить при помощи фланцев.
2. Все щели после установки решетки на вытяжку между стенками и воздуховодом заполнить герметиком или монтажной пеной. После затвердения ее излишки срезать ножом.
3. Корпус прикрутить к несущей поверхности саморезами, можно использовать жидкие гвозди. Дюбели и саморезы больше подойдут для массивных изделий из металла, более легкие пластиковые модели выдержит клей.
4. В завершении установить декоративную панель. Если в модели предусмотрен вентилятор, то его устанавливают до фиксации декоративной панели.

Обратный клапан в системе вентиляции – это простой, но эффективный элемент. Он обеспечит ее правильное функционирование, будет работать как терморегулятор и защищать помещение от неприятного запаха, шума, насекомых. Установить изделие в воздуховод несложно, важно подобрать его правильно по размеру и по силе воздушных потоков.

Если у вас возникли вопросы или вы хотите заказать вентиляционные решетки, звоните по телефонам: +375 29 62 62 100 или +375 29 66 50 969.

Обратный клапан на вентиляцию: разновидности и пошаговая инструкция

Опубликовал(а): Евгений Афанасьев
Обновлено: 12.01.2021

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

• Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

• Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
• Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
• К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

• На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
• Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

• «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

• Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
• В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала, проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Иллюстрация	Краткое описание выполняемых операций
	В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах. Решено устранить эту «беду» установкой обратного клапана на отдушину.
	Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
	Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка. Открылась отдушина во всей своей красе.
	В качестве основы для клапана будет вырезана картонная рамка. Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней. Картон взят от коробки для офисной бумаги.
	Решетка укладывается на картонный лист и очерчивается по периметру.
	Затем по линии разметки врезается прямоугольник. При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
	Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна. Поэтому проводится замер ширины и высоты отдушины.
	Переходим к разметке картонного основания клапана. На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали. Ну а затем – наметить окошки самих клапанов.
	Просто для удобства объяснения на иллюстрации линии разметки выделены цветом. Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам. С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов. Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины. Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
	Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя. Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
	По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток. Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
	Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой). По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
	Лепестки вырезаны…
	…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону. Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой. При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
	Вот что получилось в итоге (правда, пленочные мембраны практически незаметны). Это сторона клапана будет обращена в сторону вытяжной отдушины.
	А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой. Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
	Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным. Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки. Всё, можно считать, что обратный клапан готов.
	Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность. Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка. После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
	На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран. В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины. Этот наплыв был сколот – мембрана получила необходимую степень свободы.
	Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину. Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось. Все пока работает так, как надо.
	А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту. Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах. Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

• При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

• Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
• Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
• Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
• Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

• Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

• К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

• При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

• Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом. Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещения	Минимальные нормы воздухообмена (кратность в час или кубометров в час)
Приток	Вытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людей	Не менее однократного обмена объема в течение часа	—
Кухня	—	60 м³/час
Ванная, туалет	—	25 м³/час
Остальные помещения	Не менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека	30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека	3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостиная	Однократный обмен объема в час
Кабинет, библиотека	0,5 от объема в час
Бельевая, кладовка, гардеробная	0,2 от объема в час
Домашний спортзал, биллиардная	80 м³/час
Кухня с электрической плитой	60 м³/час
Помещения с газовым оборудованием	Однократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печью	Однократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня	90 м³/час
Душевая, ванная, туалет или совмещенный санузел	25 м³/час
Домашняя сауна	10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

Решетка с обратным клапаном для вентиляции: устройство и виды, рекомендации по установке

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

1. Отсутствие поступления воздуха в помещение или сокращение его объема.
2. Попадание мусора в отверстие.
3. Выход из строя элементов, управляющих движением воздушного потока.
4. Функционирование вытяжек большой мощности.
5. Не учтенный при проектировании дома ветер, дующий постоянно.
6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

2 Принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

3 Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

4 Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

5 Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Рекомендуем ознакомиться: Вентиляционный дефлектор: особенности установки

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

6 Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

• Препятствует проникновению холодного или горячего воздуха извне.
• Служит надежной преградой от пыли и насекомых.
• Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
• Отличается простотой установки и обслуживания.
• Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

7 Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

8 Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

9 Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

9.1 Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

9.2 Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

9.3 Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

9.4 Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

10 Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

11 Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
2. Сопоставить размеры изделия с формой вентиляционного канала.
3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

12 Монтаж и эксплуатация

/>
Решетка для вытяжки устанавливается с внешней стороны дома

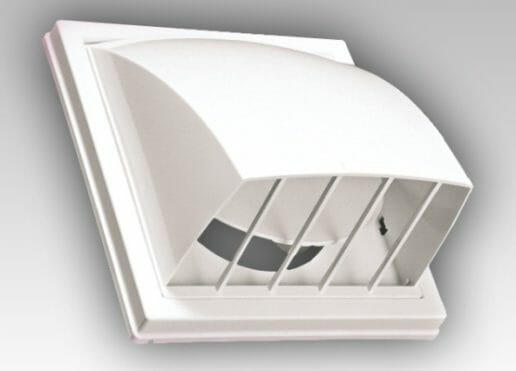

Вентиляционную решетку с обратным клапаном для потоковой естественной вентиляции устанавливают на внешней части стены, некоторые детали разрешено закреплять в шахтах вентиляции. На первом этапе устройство подсоединяют к воздуховоду с помощью соединительного фланца, заполняя промежуток между ним и стеной при помощи герметика. После застывания пены ее излишки удаляют канцелярским или строительным ножом.

На следующем этапе решетку необходимо зафиксировать на несущей поверхности при помощи дюбелей либо самореза. Выбирать крепежный элемент нужно с учетом веса детали и материала, из которого сделаны стены здания и корпусная часть решетки. После завершения монтажных работ прибор можно запускать в тестовом режиме. Если установка проведена корректно и без ошибок, с соблюдением всех требований и правил безопасности, решетка будет работать максимально стабильно.

Правильно установленная решетка с обратным клапаном является важной частью вытяжки и системы вентиляции. С ее помощью можно надежно защитить воздуховод от внешних потоков и создать в помещении идеальный микроклимат.

13 Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

• Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
• Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

14 Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

15 Правила выбора

Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции

Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором. Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов.

В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.

Выбор решеток для помещений промышленного типа стоит доверить профессионалам. Если речь идет о деталях для квартир либо домов, их можно подобрать самостоятельно при наличии проекта или схемы системы вентиляции.

16 Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

• Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
• Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
• При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

17 Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Вентиляционные решетки с клапаном делятся на несколько разновидностей с учетом типа и формы запирающего устройства. Детали из пластмассы ставят внутри помещений, поскольку они не выдерживают перепады температур. Металлические аналоги идеально подходят для установки снаружи, чтобы предотвратить их обмерзание, применяют специальный обогрев.

18 Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

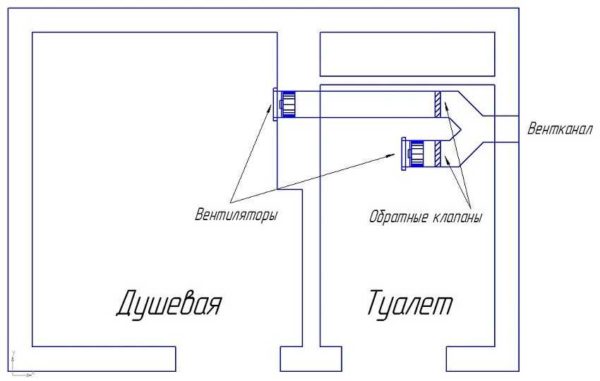

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

19 Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

20 Как выбрать решетку для камина

Современный производитель предлагает широкую вариативность вентрешеток, используемых в каминных системах, которые отличаются друг от друга определенными особенностями:

1. Форма и размер как самой решетки, так и отверстий в ней.
2. Материал изготовления
3. Наличие или отсутствие какого-либо покрытия.
4. Комплектация дополнительными элементами или отсутствие таковой.

20.1 Форма и размер

В зависимости от формы рассматриваемые изделия могут быть:

• квадратными;
• прямоугольными;
• круглыми;
• овальными;
• без определенного соответствия конкретной геометрии.

В последнем случае подразумеваются решетки, имеющие неправильную форму, которые являются определенной редкостью в торговой сети, так как в основном их изготавливают на заказ. Такие изделия отличаются высокой ценой, что связано с более трудоемким процессом их изготовления по сравнению с другими моделями данной продукции.

Также определенная вариативность форм присутствует и у отверстий каминных решеток:

• квадратные, прямоугольные и круглые;
• щелевые;
• туннельные;
• неправильной формы.

Сами решетки и отверстия в них могут иметь любую форму, так как это не влияет на функциональность каминной системы. Основное внимание при выборе надо уделять их размерам и площади отверстий. В том случае, когда решетка для камина будет иметь небольшие по размеру отверстия, нельзя обеспечить поступление требуемого объема теплого воздуха, что не позволит прогреть помещение до должного уровня.

При этом не существует специальных формул, способных обеспечить расчет размера каминных решеток. Обычно пользуются стандартными значениями, полученными достаточно давно, которые учитывают мощность топки, но об этом будет сказано ниже.

20.2 Материал

Воздух в коробе может нагреваться до температуры 150 °C, что исключает возможность использования пластиковых изделий в виде каминных решеток. Но многих ли это останавливает? Некоторые пытаются сэкономить и приобретают соответствующий пластик, хотя он и не продается в специализированных магазинах, что делать категорически нельзя.

В качестве обычного материала для каминных решеток, устанавливаемых в вентиляционных коробах, используют:

1. Сталь.
2. Чугун.
3. Алюминий.
4. Керамику.

С точки зрения конструкции решетки из металла выполняются в виде цельнолитых, сварных или кованых изделий. Наибольшим распространением пользуются первые два упомянутых варианта. Такие изделия являются массовыми и на рынке они представлены в широком ассортименте. Что касается кованых вариантов, то они менее распространены, так как их стоимость значительно выше, поэтому данная продукция доступна в основном по заказу.

Оформление таких изделий производится по-разному. Если массовый продукт отличается простым декором, когда украшения сводятся к незатейливым узорам, то, например, кованые решетки могут дополняться в плане визуального оформления разнообразными орнаментами, фигурами и изображениями животных.

Для придания декоративности преимущественно применяют термостойкую краску, но также возможно и гальваническое покрытие, подразумевающее нанесение слоя из меди, хрома, никеля или какого-либо драгоценного металла, что является редкостью.

20.3 Дополнительные элементы

Для того чтобы производить обслуживание решеток, предусмотрена их комплектация дополнительными элементами:

1. Люки, посредством которых можно закрыть решетку. Конструктивно эти элементы подразделяются на раздвижные и распашные.
2. Сетка с мелкой ячейкой, востребованная как барьер на пути насекомых.
3. Заслонки в виде жалюзи, дающие возможность осуществлять регулировку силы потока воздуха.

Вдобавок к этому сами они могут быть выполнены в качестве цельных изделий и съемных. В первом случае решетки монтируются стационарно, то есть снять их нельзя, а во втором – допускается возможность снятия или смещения в сторону части конструкции. Съемное исполнение решетки более предпочтительно, так как это позволяет осматривать и чистить короб изнутри.

21 Расчет размеров

Покупка камина производится с учетом такой его характеристики, как мощность. В то же время надо понимать, что обеспечение тепла с помощью этого прибора будет наиболее эффективным, если правильно подобрать вентиляционные решетки для камина, так как именно они позволяют осуществлять теплообмен.

Первоначально необходимо определиться с площадью входящего и выходящего потока воздуха в зависимости от того, какая мощность у каминной топки.

Читайте также: Экран для камина: особенности выбора

Характеристики для большинства каминных топок:

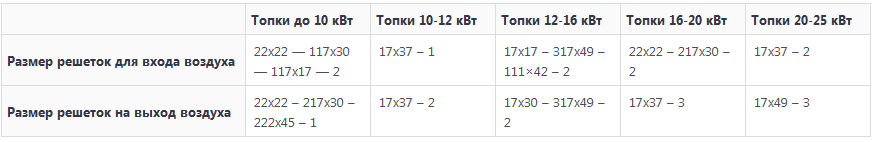

Площадь самых распространенных решеток:

Если ваша решетка не попадает под стандарты, то ниже формула как правильно произвести расчет.

Например, у решетки размером 17 на 17 см размер сетки составляет 15 на 15 см, поэтому расчет здесь необходимо производить следующим образом: 15 x 15 = 225 см².

Решетки, которые можно использовать для притока и выхода воздуха в зависимости от мощности топки:

22 Проблемы

Неправильный монтаж каминной системы может привести к определенным проблемам:
1. Воздух из камина на выходе слишком холодный или недостаточно теплый – слабо разогрета каминная топка, короб имеет дефекты в виде трещин и щелей.
2. В помещение поступает дым – отсутствует герметичность места соединения дымохода и топки.
3. Решетка постепенно приобретает черный цвет – повреждена теплоизоляция короба.

23 Уход

Правильная эксплуатация каминных решеток требует проведение регулярных работ по их очистке, что очень важно особенно в тех случаях, когда это изделие имеет очень мелкие отверстия. Считается нормой, если такая очистка проводится не реже двух раз в год: перед началом отопительного сезона и после его окончания.

В случае простоя камина желательно закрыть решетки таким образом, чтобы внутрь короба не проникали насекомые.

24 Конвекция воздуха

Чтобы создать условия для возникновения естественной циркуляции воздуха, необходимо осуществить установку двух каминных решеток. Монтаж первой производится как можно ниже, что востребовано с целью обеспечения затягивания холодного воздуха. Установка второй осуществляется значительно выше, так как горячий воздух легче холодного, поэтому только такое расположение запустит процесс конвекции.

Установка обратного клапана на вентиляцию в квартире и частном доме

Установка клапана необходима для предотвращения образования обратной тяги в вентиляционных воздуховодах.

Технология монтажа зависит от типа прибора. Предусмотрена установка обратного клапана на вентиляцию методом вставки в воздуховод, креплением на отверстие вентиляционного канала или в паре с тройником.

В этой статье подробно рассмотрим этапы монтажа и варианты изготовления вентиляционного узла своими руками. Сделаем обзор разновидностей и рейтинга популярных моделей. Рассмотрим принцип работы, плюсы и минусы клапана, санитарные нормы вентиляции.

Назначение, места установки клапана

Воздушный, обратный, антивозвратный клапан для вытяжки, это один и тот же технический узел под разными названиями, предназначенный для установки в вытяжной канал во избежание образования обратной тяги.

Элемент вентиляции устанавливают на кухне, в отдельной ванной комнате и туалете, совмещенном санузле. Если вытяжка из специфических комнат организована по одному каналу, на магистральном воздуховоде ставят промежуточные воздушные клапаны для предотвращения проникновения неприятного запаха из одного помещения в другое.

Бытовые вытяжные зонты производители иногда комплектуют антивозвратным устройством, установленным после вентилятора.

Однако в вентиляционную сеть кухни врезают еще один тройник с обратным клапаном для вытяжки в качестве дополнительного элемента.

Заслонка узла закрыта, когда вентилятор зонта работает над варочной плитой. После выключения мотора принудительное отведение грязного воздуха через вытяжной зонт прекращается.

В работу вступает дополнительный вентиляционный обратный клапан для естественной вентиляции, который через открывающуюся заслонку пропускает свободно циркулирующие воздушные потоки. Однако воздухообмен выполняется при условии поступления в кухню приточного воздуха.

• совмещенный санузел – 50 м³/час;
• раздельная ванная комната или душевая и туалет – 25 м³/час;
• кухня с газовой плитой – 90 м³/час;
• кухня с электроплитой – 60 м³/час;
• хозяйственные комнаты – 25 м³/час;
• жилые комнаты – 30 м³/час на 1 человека.

Работа антивозвратного узла незаметна, но установка обратного клапана на вентиляцию нужна именно для поддержания санитарных норм в помещениях разного целевого назначения.

Устройство, принцип действия обратного воздушного клапана

Антивозвратный вентиляционный узел состоит из корпуса с шибером. Роль заслонки исполняет мембрана, лепестки в виде жалюзи, круглый пятак цельной или раздельной конструкции из двух половинок.

Независимо от вида, все приборы обратной тяги работают по одному принципу:

• Когда грязный воздух принудительной или естественной тягой отводится из помещения на улицу, заслонка открыта.
• После прекращения отведения воздуха из помещения заслонка закрывается. Шибер плотно прилегает к посадочному гнезду на корпусе. Обратные потоки воздуха через закрытую заслонку не способны проникнуть в помещение.

Полезность установки вытяжки с клапаном обратной тяги ощутима, когда к одному каналу подключены вентиляционные воздуховоды соседних комнат.

Если, к примеру, на кухне выключен вытяжной вентилятор, принудительно отводимый грязный воздух с неприятными запахами не попадет в помещение из туалета или ванной.

Плюсы и минусы установки воздушного клапана

Установка на вытяжку антивозвратного узла – необходимая мера для правильной работы вентиляции. Независимо от конструкции, прибор обратной тяги имеет следующие плюсы:

• предотвращает образование обратной тяги, проникновение по общему воздуховоду грязного воздуха из одной комнаты в другое соседнее помещение;
• бесшумно работает, не создает дискомфорт находящимся в помещении людям;
• не требует сложного обслуживания, замены расходных материалов из-за их отсутствия как в примере с угольным фильтром вытяжки;
• невысокая стоимость;
• простота конструкции позволяет выполнять установку и изготавливать прибор обратной тяги своими руками.

• Минус установки вентиляционного узла обратной тяги проявляется только в некачественном его исполнении.

У дешевых пластиковых моделей способны самопроизвольно выпадать заслонки. Проблема решается простой доработкой конструкции своими руками или покупкой качественной модели.

Разновидности приборов обратной тяги, рейтинг моделей

Устанавливаемая над варочной панелью вытяжка для кухни может быть оснащена производителем лепестковым или одностворчатым прибором обратной тяги. Однако антивозвратные узлы бывают других конструкций, что определяется их местом установки.

Лепестковые модели

Прибор состоит из корпуса и круглой заслонки, состоящей из двух полукругов. Посередке лепестки соединены пружинным механизмом. Под давлением воздуха полукруглые заслонки открываются.

После прекращения прохождения потока пружины возвращают шиберы в закрытое положение. Работа лепестков напоминает движение крыльев бабочки, что стало причиной появления народного названия модели.

Преимуществом лепестковой бабочки считается плотное закрывание шибера. Наличие пружинного механизма предотвращает залипание заслонок в открытом состоянии при появлении обратной тяги.

К недостаткам относится невозможность установки на вентиляцию с естественным воздухообменом. Лепестки бабочки открывают принудительные потоки, созданные вентилятором.

Era 150 OK

Из недорогих пластиковых моделей неплохо с работой справляется Era 150 OK. На Яндекс Маркет можете купить прибор за 255 рублей. Лепестковая модель рассчитана для установки в круглый воздуховод диаметром 150 мм принудительной приточно-вытяжной вентиляции.

Лепестки не склонны к залипанию внутри корпуса, пружинами плотно прижимаются к посадочному гнезду. Детали выполнены из ударопрочного белого пластика. Общая масса изделия – 200 г.

RSK-125

Для установки на металлические воздуховоды обратите внимание на износостойкую модель RSK-125. Корпус изготовлен из оцинкованной стали.

Лепестки заслонки выполнены из легкого алюминия. В действия шибер приводят нержавеющие пружины и воздушные потоки принудительной вентиляции. Цена на Яндекс Маркет – 698 руб.

Прибор обратной тяги предназначен для установки в горизонтальные и вертикальные воздуховоды круглой формы диаметром 125 мм.

Рекомендуемый диапазон рабочих температур – от –20 до +60 о С. В случае отведения от газовой плиты горячего воздуха металлические детали не склонны к деформации.

Одностворчатые модели

Естественного и принудительного типа может быть обустроена вентиляция с обратным клапаном, оснащенным одной створкой. От лепестковой модели прибор отличается наличием цельного шибера без пружины.

Заслонка открывается потоком воздуха, закрывается под своим весом. Внутри корпуса ось створки может располагаться по центру или с небольшим смещением.

Преимуществом гравитационного одностворчатого прибора считается простота конструкции, возможность установки в сеть естественного и принудительного вентилирования.

К недостаткам относится неплотное прилегание, залипание или выпадение створки. Установка необходима строго вертикально или горизонтально. Если будет смещение, из-за возникшего противовеса створка залипает.

ERA d100 мм

Пластиковый соединитель для круглых воздуховодов оснащен одностворчатой заслонкой. Срабатывание механизма осуществляется за счет воздействия потоков воздуха в естественной и принудительной вентиляции.

Установка прибора не требует специальных крепежей. Соединитель просто вставляется внутрь трубы до нанесенного на корпусе ограничителя.

Материалом изготовления использован ударопрочный пластик белого цвета.

При нагреве возможна деформация корпуса, залипание задвижки. Не рекомендуется использование в сетях с отведением горячего воздуха.

Средняя цена на Яндекс Маркет – 191 руб.

Дроссель-клапан ДК 100

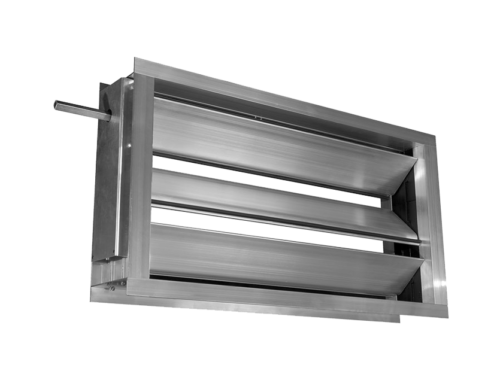

Особенностью одностворчатой модели считается наличие ручного механизма регулировки. Заслонка связана с рычагом на корпусе.

Пользователь имеет возможность вручную выставлять пропускную способность дроссель-клапана, фиксировать механизм в нужном положении.

Корпус, заслонка и другие детали изготовлены из оцинкованной стали. Вал вращения шибера установлен на втулках из полиамида.

Дроссель-клапан предназначен для установки на круглые металлические воздуховоды диаметром 100 мм. Средняя стоимость на Яндекс Маркет – 370 руб.

Мембранные модели

Среди всех разновидностей антивозвратных узлов мембранные модели самые чувствительные. Запорный орган реагирует на легкие потоки воздуха. Гибкая мембрана оснащена ребрами жесткости, предотвращающими деформацию эластичного материала.

Преимуществом моделей считается возможность установки в вентиляциях естественного и принудительного типа. Чувствительный запорный механизм срабатывает в закрытых помещениях со слабой циркуляцией воздуха.

К недостаткам относится возможность деформации мембраны при воздействии принудительного мощного потока воздуха.

10BV 100 мм

Корпус прибора изготовлен из ударопрочного ABS-пластика. Для мембраны использована пленка из полиэстера. Установка выполняется в круглый воздуховод диаметром 100 мм. Обычно прибор используется в паре с осевым вентилятором.

На Яндекс Маркет модель продается по цене 375 руб. Пользователи отмечают надежную работу на принудительной вытяжке.

Естественной тяги не всегда хватает для плотного закрытия мембраны.

Era 12,5BV D 125 мм

Мембранная модель предназначена для установки в круглые воздуховоды принудительной и естественной вентиляции диаметром 125 мм.

Наилучшая работа наблюдается в паре с осевым вентилятором.

Для изготовления корпуса использован ударопрочный ABS-пластик. Пленочная мембрана сделана из полиэстера.

На Яндекс Маркет мембранная модель стоит 426 руб. Подходит к вентиляторам осевого типа Diciti, Era, Auramax.

В естественной вентиляции мембрана не всегда надежно срабатывает при слабой тяге.

Инерционная решетка

Из-за наличия на корпусе ламелей антивозвратный прибор называют жалюзи. Расположенные друг над другом пластины легко приводятся в действие потоками воздуха. Легкие ламели изготовляют из цветных сплавов металла или пластика.

Преимуществом инерционной решетки считается стойкость к влаге и перепадам температур. Прибор предназначен для установки на вентиляционное отверстие в сети естественной и принудительной вентиляции.

К недостаткам относят возможность обледенения зимой. Чтобы жалюзи работали, нужно утепление или подогрев.

BZC РНИ 500х300

Корпус решетки и жалюзи изготовлены из легкого металлического сплава. Ламели легко приводятся в действие проходящими потоками воздуха. Решетка предназначена для систем кондиционирования, принудительной и естественной вентиляции.

Вентиляционный узел устанавливают на воздуховоды прямоугольного сечения.

Во время срабатывания металлических ламелей отсутствуют громкие звуки.

На Яндекс Маркет инерционная решетка стоит 520 руб.

ERA Street line

Легкая инерционная решетка изготовлена из прочного ABS-пластика. Ламели не склонны к деформации от воздействия теплого воздуха и солнечных лучей. Корпус оснащен фланцем с направляющими элементами для точной установки в воздуховоде.

Решетка предназначена для квадратных воздуховодов размером 190х190 мм. Установка предусмотрена на клей или шурупы.

Наличие на корпусе декоративного бортика позволяет скрывать неровности вентиляционного отверстия.

На Яндекс Маркет пластиковая решетка стоит 445 руб.

2 способа изготовления обратного клапана на вентиляцию

Воздушный клапан для установки на вентиляцию проще купить. Технический узел недорогой, продается в свободном доступе. Если поставлена цель все делать своими руками, предлагаю рассмотреть 2 простых интересных способа.

Инструкция изготовления обратного клапана на вытяжную решетку общедомового канала в квартире:

1. Снимите с вытяжного отверстия решетку. По ее размеру вырежьте фрагмент из плотного полиэтилена.

1. На вырезанном фрагменте пленки нужно сделать нарезку лепестков, которые будут исполнять роль запорной мембраны. Для разметки изготовьте из картона шаблон в форме прямоугольника с двумя закругленными углами.

Ширину шаблона делайте соответственно размеру ламели вентиляционной решетки. Длину отмерьте произвольно на 3-4 см меньше половины ширины решетки, чтобы на пленке получилось нарезать 2 ряда лепестков.

1. Уложите шаблон в нижний левый угол пленки, сохранив отступы от краев 2-3 см. Прямоугольную деталь располагайте срезанными углами вниз. Обведите шаблон маркером.

Нарисуйте в 2 столбца ровно столько лепестков, сколько ламелей на решетке. Можете нарисовать 1 столбец, а для совпадения прорезей на другом ряде при нарезке ножницами сложите пленку вдвое. Если ламели решетки узкие, на 2 штуки делайте 1 лепесток.

1. После разметки всего столбца приложите пленку к решетке. Проверьте совпадение лепестков с прорезями между ламелями.

1. Если рисовали один столбец, сложите вдвое пленку по вертикали. По горизонтали с учетом разметки прорежьте лепестки ножницами. Не надрезанными оставьте только верхнюю часть прямоугольников с острыми углами. На этом участке лепестки буду держаться на пленке.

1. Чтобы пленка с лепестками надежно удерживалась на решетке, посадите ее на двухсторонний скотч. Кусочки липкой ленты наклейте по периметру кромки с тыльной стороны.

1. К скотчу приклейте пленку с лепестками. Прорези направьте вниз. Чтобы во время приклеивания не получилось складок, уложите пленку на стол, а сверху руками прижмите решетку.

1. Установите решетку с лепестковыми клапанами на вытяжное отверстие общедомового канала квартиры.

Принцип работы лепестковой мембраны прост. Когда вытяжка функционирует нормально, лепестки из пленки потоком воздуха отгибаются внутрь канала.

Если возникает обратная тяга, пленочные клапаны прижимаются к ламелям решетки. После перекрытия прорезей в квартиру не поступает грязный воздух из общедомовой шахты.

К канальному вентилятору необязательно покупать для установки обратный клапан. Пластиковые модели ненадежные, хлипкие, часто выходят из строя. Предлагаю изготовить своими руками лепестковый узел за 5-10 минут.

Инструкция изготовления обратного клапана на вытяжной канальный вентилятор:

1. Определите место расположения вентилятора на воздуховоде. На краю корпуса перед крыльчаткой со стороны выхода закрепите металлический уголок для фиксации лепестковой заслонки. Деталь можете приклеить термопистолетом или примотать скотчем.

1. Из плотного полиэтилена вырежьте круг. По размеру он должен превышать на 2-5 мм диаметр корпуса вентилятора, чтобы плотно перекрывал вентиляционный канал. На круге из полиэтилена оставьте противоположно друг другу 2 язычка.

Одним выступом закрепите лепестковую заслонку к уголку на корпусе вентилятора. Проверьте плотность прилегания полиэтиленового круга к торцу вытяжного устройства.

1. Ко второму противоположному язычку приклейте кусочек пластика или несколько слоев пленки. Элемент послужит утяжелителем для легкого пленочного лепестка.

Установите канальный вентилятор в воздуховод, проверьте работу заслонки. После включения мотора лепесток должен отклоняться потоками воздуха.

Когда при неработающем вытяжном вентиляторе внутри канала образуется обратная тяга, пленочная заслонка прилипнет к корпусу. Самодельный шибер перекроет поступление воздуха через вытяжку в помещение.

Пошаговая инструкция установки обратного клапана с тройником на вентиляцию

Монтаж обратного клапана настолько прост, что весь процесс можно описать двумя предложениями. Сначала врежьте в основной воздуховод тройник для вытяжки на кухне, уплотнив стыки герметиком.

В боковое отверстие фасонного элемента вставьте клапан. На этом, казалось бы, монтаж закончен, но не все так просто. Существуют подводные камни, о которых сейчас поговорим.

Пластиковые антивозвратные приборы поступают в продажу не всегда высокого качества. Слабым местом технического изделия выступает заслонка. Болтающийся внутри корпуса круглый пятак способен самопроизвольно выпадать.

Если заслонка слетела во время сборки вентиляции, поставить ее проще. Когда пятак слетел на работающей вытяжке и провалился в трубу, придется разбирать весь вентиляционный канал.

Предлагаю рассмотреть, как правильно установить воздушный клапан с модернизацией заслонки своими руками:

1. Согласно разработанной схеме вентиляции, на полу соберите вытяжной канал из воздуховодов. Не забудьте поставить тройник под обратный клапан.

1. В боковое отверстие тройника установите пока еще не модернизированный антивозвратный прибор.

1. Зачем нужна модернизация заслонки, объясню на примере. Возьмите руками собранный воздуховод. Наклоните отверстие тройника в сторону пола, слегка потрясите конструкцию. Пластиковая заслонка вылетит из гнезда. Аналогичная ситуация произойдет, когда рукой слегка сожмете гибкий пластиковый корпус клапана.

Заслонка мгновенно слетит с гнезда, упадет на пол или провалится внутрь воздуховода. Чтобы этого не случилось на работающей вытяжке, механизм с пятаком будем усовершенствовать.

1. Возьмите рукой новый пластиковый клапан, слегка сожмите рукой. Уберите выпавшую из гнезда заслонку. Подготовьте термоусадочную трубку диаметром 6 мм. Острым ножом нарежьте 2 колечка длиной 4 мм.

1. Возьмите в руки корпус антивозвратного прибора, посмотрите внутрь. На боковых стенках противоположно друг другу увидите 2 выступа с прорезью. Приспособления исполняют роль держателя заслонки. Пятак при повороте слетает с выступов из-за большого полукруглого выреза.

Чтобы заслонка штырьками прочно удерживалась в держателях, насадите на них отрезанные из трубки колечки. Получатся гнезда с отверстиями, а не полукруглыми вырезами.

1. Возьмите фен, выставьте примерно на режим прогрева 140 о . Направьте струю горячего воздуха на насаженные колечки из термоусадочной трубки.

От прогрева они сожмутся, плотно охватят держатели заслонки. Не перестарайтесь с нагревом, иначе деформируется пластиковый корпус воздушного клапана.

1. Чтобы вставить в отверстия модернизированных держателей штырьками заслонку, сожмите рукой корпус клапана. Круглый элемент примет форму овала.

Направьте штырьки заслонки в отверстия держателей, отпустите рукой корпус. Разжатый овал приобретет изначальную форму круга. Заслонка штырьками надежно закрепится в отверстиях держателей.

После модернизации установите антивозвратный узел в тройник воздуховода. Проверьте свободный ход заслонки. Продолжайте сборку каналов вентиляции согласно разработанной схеме.
