Что такое муфта для труб

Муфта труба-труба или соединительная муфта для труб: разновидности и особенности приспособления

Муфта соединительная «труба-труба» — это приспособление, которое относится к простым фитингам, и применяются, как правило, в водопроводных системах, транспортирующих горячую и холодную воду, а также в качестве соединительного элемента для труб на различных промышленных предприятиях. Такие изделия подразделяются по назначению, материалу изготовления и т. д.

Муфта «труба-труба» служит для соединения жестких заготовок одинакового диаметра

• 1 Разновидности муфт
• 2 Соединительные муфты труба-труба
• 3 Комбинированные изделия
• 4 Ремонтная муфта
• 5 Разновидности соединений
• 6 Нюансы установки муфт

Разновидности муфт

Все соединительные муфты трубные (МТ) классифицируются на две группы. Рассмотрим их:

• простые соединительные;
• переходные.

Первый вариант относится к разновидности труба-труба и применяется для выполнения оперативных стыков в следующих трубопроводных конструкциях:

• водопроводных коммуникаций (горячих и холодных);
• коммуникаций, транспортирующих разные среды на предприятиях;
• валов, а также различных узловых элементов в механике;
• электрокабелей.

Обратите внимание! С помощью таких приспособлений нередко выполняют ремонт различных коммуникаций.

Переходные изделия используются в случае, когда возникает необходимость произвести стыковку элементов трубопроводной конструкции с разными показателями сечения. Такие приспособления монтируются с дополнительными уплотнительными материалами, такими как: льняная нить и ФУМ-лента и т. д. А также стоит сказать, что при прокладке канализационных коммуникаций применяется автоматическая трубная муфта от бренда Grundfos. Автоматическая трубная муфта монтируется при помощи нагрева в специальном оборудовании — аппарате диффузионной сварки.

Существует много разновидностей муфт для монтажа полимерных и металлических труб

Комбинированное изделие труба-труба позволяет стыковать трубы из разных материалов, что является очень удобным. Посредством такого приспособления можно легко выполнить соединение, например, металлической и пластиковой трубы.

Соединительные муфты труба-труба

Изделия, относящиеся к соединительным муфтам, применяются для стыковки монолитных трубопроводов, а также коммуникаций, которые в случае необходимости можно разобрать. Для монтажа резьбовых конструкций используют, соответственно, резьбовые соединительные фитинги. Для монолитных коммуникаций применяются приспособления, которые стыкуются с трубами посредством сварки или специального клея. Очень важным правилом считается то, что муфта соединительная труба-труба должна совпадать по материалу с трубами в конструкции.

Для стыковки отдельных элементов стальной коммуникации применяют два вида муфт:

• резьбовые;
• компрессионные.

Соединение посредством резьбовой детали выполняется довольно просто: две трубы вкручиваются в соединительную деталь за счёт своей резьбы, в результате чего образуется надёжный резьбовой стык. Муфта стальная труба-труба отличается повышенными прочностными характеристиками. В некоторых случаях для стальных коммуникаций используют соединительные детали, изготовленные из нержавеющей стали. Нержавейка отличается хорошей устойчивостью к коррозийным воздействиям.

Муфты могут оснащаться резьбой или иметь компрессионное соединение

Для достижения максимальной герметичности в коммуникациях используются соединительные муфты, которые оснащаются специальными накидными гайками. Такие соединительные изделия называются компрессионными и, кроме гаек, включают в себя уплотнительные кольца. Монтаж и демонтаж компрессионных изделий типа труба-труба отличается высокой скоростью и простотой, однако, нужно быть осторожными, чтобы не повредить гайки. Из минусов такого соединения является то, что оно менее надёжно, чем резьбовое.

Комбинированные изделия

Комбинированная муфта труба-труба получила широкое распространение при прокладке смешанных коммуникаций. Такие изделия стыкуют трубы из современных полимерных материалов со стальными трубами или запорной арматурой. Рассмотрим разновидности комбинированных муфт:

• с внутренней резьбой;
• с наружной резьбой;
• разъёмная со смешанной резьбой (американка).

Приспособления, оснащённые внутренней резьбой, применяются в коммуникациях, которые осуществляют транспортировку питьевой воды, а также в конструкциях, транспортирующих техническую воду на предприятиях различной направленности. Кроме этого, такие муфты используются при монтаже отопительных систем.

Компрессионные муфты позволяют быстро соединять трубы

Существует один важный параметр — шаг резьбы. Этот параметр, как правило, соответствует стандарту, прописанному в необходимой документации, что исключает возможные проблемы с совместимостью резьбы. Наружная поверхность изделия выполнена ребристой, что позволяет надёжно зафиксировать фитинг инструментом во время установки.

Изделия с наружной резьбой имеют широкий ассортимент размеров и эксплуатируются повсюду. Наружная резьба позволяет выполнять надёжное соединение в трубопроводной конструкции.

Разъёмное приспособление со смешанной резьбой используют как в металлических трубопроводах, так и в пластиковых. Такая муфта трубная способна стыковать и разъединять элементы трубопроводной конструкции и отличается высокой универсальностью, а также простотой монтажа и демонтажа. Такие приспособления используются для узлов, которые при необходимости нужно отсоединять от главной коммуникации (например, для насосного оборудования).

Ремонтная муфта

Изделия, которые используются для оперативного ремонта коммуникаций, производятся в основном из чугуна. Такие приспособления называют свертными и с помощью них можно ликвидировать следующие виды повреждений:

• свищи;
• трещины;
• расколы в коммуникациях с показателями сечения от 80 до 300 мм.

Такие изделия могут использоваться даже при неблагоприятных погодных условиях, что является очень удобным. Ремонт с помощью свертных соединительных элементов производится как на поверхности, так и под землёй и не требует специального оборудования.

Разновидности соединений

Существует несколько видов соединений, которые выполняются с помощью такого соединительного элемента, как муфта трубная. Муфта трубная сливная используется для оперативного монтажа различных сливных установок преимущественно в нефтегазовой отрасли. Наиболее популярный показатель сечения такой муфты равен 80 мм. Производится восьмидесятимиллиметровое сливное приспособление из алюминия, который имеет отличную сопротивляемость к нефтяным средам. Такое приспособление обладает соединением резьбового типа, которое маркируется G3-A. Стыковка к сливу выполняется за счёт специального патрубка.

Ещё одно популярное соединение – муфта стыковочная труба-труба Gebo. Такое изделие применяется в тех ситуациях, когда исключается возможность организации резьбового стыка.

Полезная информация! Соединительная технология муфты Gebo использует специальный зажимной механизм. Такое приспособление состоит из корпуса, двух гаек, и различных прижимных, а также уплотнительных элементов.

Для организации постоянного соединения применяются специальные фланцевые муфты. Зачастую муфта фланцевая труба-труба применяется для стыковки гладких элементов трубопровода с фланцевыми деталями. Такое изделие изготавливается в виде цилиндра, имеющего две стороны:

• сторона с обжимным механизмом;
• сторона с фланцевым фиксатором.

Нюансы установки муфт

Резьбовые приспособления Gebo довольно просты в установке, однако, перед началом установки обязательно необходимо проделать трудоёмкую работу по нарезанию резьбы на трубе. После нарезки необходимо совместить полученную резьбу со штуцером изделия и прикрутить его.

Наиболее удобными в монтаже являются компрессионные модели Gebo. В таких случаях процесс установки выглядит так:

1. Трубы подготавливают к монтажу компрессионной муфты, зачищая и калибруя их.
2. Далее, производится установка уплотнительных элементов и обжимных гаек на трубы.
3. На третьем этапе производится подтягивание гаек до получения нужного соединения.

Существуют специальные пресс-фитинги, установка которых является также простым мероприятием. Труба вставляется в фитинг до упора и прижимается штуцером, после чего выполняется опрессовка обжимного кольца.

Муфта соединительная для металлических типов труб: виды и правила монтажа

Выбор соединительных деталей для металлических труб очень широк и разнообразен. В магазинах сантехники можно найти муфту для любого типа соединения. Муфты, которые применяются в качестве соединительных элементов при монтаже трубопроводов, являются разновидностью фитингов. Они выполняют объединительную функцию, а крепятся с помощью специальной резьбы. Резьба может находиться на внутренней или наружной стороне детали. Кроме этого, бывают изделия, которые включают в себя оба варианта резьбы.

Муфта представляет собой полый, цельнометаллический или выполненный из других материалов цилиндр (материал выбираетсяв зависимости от типа трубопроводов). Очень популярны полипропиленовые изделия, которые соединяют в единую конструкцию части пластиковых труб. Бывают такие детали соединительными и переходными. Во втором случае их монтируют с использованием дополнительных материалов, которые улучшают качество соединения. К таким материалам относятся: ФУМ-лента, льняная нить.

Важно! Переходные муфты применяют при стыковке труб с разными диаметрами.

Помимо этого, существует комбинированная муфта, которая используется при соединении деталей из разных материалов. Такой тип оснащён специальной резьбой. С помощью комбинированного типа можно с лёгкостью соединить между собой изделия из пластика и металла и др.

Виды муфт

На сегодняшний день существует несколько видов этих соединительных элементов, каждый из которых отличается уникальными качествами. Кроме этого, существуют универсальные варианты, которые могут применяться практически в любых случаях.

Основные виды муфт:

1. Резьбовые – раньше такие детали были самым популярным видом и применялись повсюду. Сейчас они применяются гораздо реже, в основном, для стальных труб. Отличаются довольно сложным монтажом. Такой тип соединения не является достаточно надёжным.
2. Компрессионные – по своему строению напоминают резьбовые. При монтаже таких изделий соединение затягивается специальными гайками. Для более высокого показателя герметичности в таких деталях используются уплотнительные кольца из резины.
3. Пресс-модели – такие детали часто путают с обжимными. Однако, они отличаются от них тем, что при их установке используются специальные инструменты.
4. Сварные – применяются при сборке трубопроводов из полимерного материала.
5. Электросварные – разновидность предыдущего типа.

Разновидности по форме соединения

Муфты, которые соединяют различные по длине и диаметру части стальных трубопроводов, используют чаще других соединительных элементов. Это связано с тем, что конструкции из металла выпускают в виде небольших отрезков. Подразделяются на следующие разновидности:

Угловая. Такой тип используется, если нужно изменить направление трубопровода. Пользуется большой популярностью из-за того, что этот вариант намного проще, чем более трудозатратное сгибание труб.

Прямая или простая. Лёгкий вариант соединения двух металлических изделий. Такие детали незаменимы, если нужно отремонтировать повреждённый участок трубопровода и быстро соединить его с другой трубой. Такой тип фитингов также применяется при стыковке труб, отличающихся по диаметру или же материалу.

Фитинги-тройники. Применяются при стыковке трёх труб. Одна из них в результате такого соединения будет располагаться к двум другим перпендикулярно. Благодаря такому типу стыковки можно отвести трубопровод под углом, равным 45 или 90°. Тройники используются для труб как с равными, так и с разными диаметрами.

Фитинги-крестовины. Название говорит само за себя. Соединяют между собой 4 трубы, располагающиеся в одной плоскости и находящиеся по отношению друг к другу под углом 90°. Очень просты в монтаже и не требуют никакого специального оборудования. Помимо этого, встречаются крестовины, расположенные в двух плоскостях, но такой тип соединения используется очень редко (Чаще всего в производственных целях на разных предприятиях).

Соединение стальных труб

Для трубопроводов из стали, как уже было сказано выше, используются резьбовые и компрессионные типы фитингов. Разберём подробнее эти два вида.

Резьбовые

Муфта соединительная (для металлических и других типов труб) стальная. Имеет вид полого цилиндра с толстыми стенками. Такая деталь производится в основном из чёрной или нержавеющей стали и имеет обычную, одностороннюю резьбу внутри.

При соединении трубы к ней происходит накручивание труб с обеих сторон муфты. Из-за того, что это соединение не является достаточно надёжным, его проводят с применением дополнительных изоляционных материалов, которые повышают степень герметизации в районе резьбы.

Важно! Из-за того, что стальные муфты не отличаются своими антикоррозийными качествами — их часто заменяют на латунные изделия. Труб из сплава латуни не производят, а вот латунные муфты распространены везде и являются очень популярной соединительной деталью. Их положительные качества, помимо устойчивости к коррозии: простота установки, универсальность, относительная дешевизна.

Если резьбовое соединение выполнено из стального сплава, то можно, не опасаясь, прикладывать большие усилия. Недостаток такого соединения в том, что разборка этого типа резьбы очень сложна. Это происходит из-за того, что при монтаже водный конденсат способствует «прикипанию» компонентов соединения друг к другу.

Исходя из этого, детали для соединения труб из стали желательно выбирать из сплава латуни или чугуна. Такие детали обладают лучшими эксплуатационными показателями.

Соединение со сгоном: такой тип резьбового соединения применяется в случае, если элементы трубопровода не могут осуществить поворот вокруг своей оси.

Компрессионные муфты

В этих изделиях используют в качестве дополнительной герметизации — резиновое кольцо и специальную накидную гайку. Такие детали похожи на муфты для металлопластиковых труб, но по своим функциональным возможностям они имеют существенные отличия.

Компрессионные фитинги имеют ряд особенностей:

• соединение с помощью такого типа фитингов является легкоразъёмным. В случае необходимости деталь можно легко демонтировать и заменить;
• соединение стальных труб с помощью компрессионных элементов производится без участия резьбы.
• при монтаже компрессионного фитинга очень важным моментом является зачистка трубы от краски или ржавчины;
• являются менее надёжным типом соединения трубопровода. Требуют дополнительных материалов фиксации. Такие муфты являются популярным приспособлением при временном ремонте трубопроводов.

Монтаж муфт на стальные трубы

При монтаже стальных труб в первую очередь концы заготовок подвергаются обрезанию. Очень важно, чтобы срез получился ровным. Далее на место среза прикладывают нужный фитинг (муфту соединительную для стальных труб), располагая его так, чтобы центральная часть была напротив трубы. Затем производится её разметка, по которой будет определяться положение соединительной детали. Её можно сделать с помощью маркера.

Следующим этапом является обработка концов труб и муфты специальной смазкой на основе силикона. На заключительном этапе монтажа производят вставку труб в фитинг, по ранее размеченным меткам. Трубу №2 выравнивают по оси с первой и надевают на неё фитинг (тоже строго по меткам). Закрепление фитинга зависит от его типа.

Муфты для чугунных труб

В качестве соединения труб в чугунных водопроводах применяют два типа соединительных элементов.

С уплотнителем из резины. Принцип действия этого соединения напоминает по своему типу стыковку пластиковых трубопроводов. Существенное отличие его в том, что оно гораздо более массивно, и из-за своего веса является более сложным в монтаже.

Муфты для соединения труб под чеканку. Такой тип соединения трубопроводных систем используют уже более 100 лет. Его особенность — это наличие двух раструбов, которые направлены в противоположные стороны.

Канализационная система для выводов сточных вод и других веществ монтируется из труб, которые изготавливаются из серого чугуна. Такой чугун имеет повышенные показатели прочности. При соблюдении всех нюансов установки у трубопроводов из этого материала эксплуатационный срок может достигать 50 лет. Трубы из чугуна производятся с наличием раструбов или же без них. А для объединения элементов с гладкой поверхностью используют следующие виды муфт:

1. Надвижная. Установка такого типа муфт осуществляется скрытым способом. При таком соединении демонтирование невозможно без разъединения магистрали.
2. Ремонтная свертная. В состав таких муфт входят две основные части, в которых применяется резиновая или пластиковая прокладка. Помимо этого, фитинги такого типа оснащены специальными хомутами и разъёмами для соединения. Их зачастую монтируют на проблемных участках трубопровода, которые нуждаются в частом ремонте.
3. Пластиковая. Этот тип соединительных деталей может быть применён несколько раз. Многоразовое применения — это главный отличительный фактор такой муфты.

Монтаж муфт на чугунные трубы

В случае, если нужно объединить два отрезка трубопровода с гладкой поверхностью, используют соединительную деталь под зачеканку. Такие соединительные элементы производятся из крепкого серого чугуна. Расширитель на таких элементах располагается с двух сторон.

Установка муфты соединительной для металлических труб из чугуна, производится путём вставки концов труб в раструбы (до упора).
Затем трубу снабжают дополнительным уплотнителем, чтобы конструкция приобрела нужную прочность и надёжность. В качестве уплотнителя используется каболка или графитовый сальник.

Если муфта нуждается в чеканке, то такой процесс выполняется раствором на основе цемента или же асбестоцементного соединения. В таком случае выполняется полная заливка уплотнительного элемента тем раствором, который больше подходит для отдельно взятого случая.

Важно! Очень важно отметить то, что заливка стыков раствором должна происходить только после того, как трубопровод полностью смонтирован. В противном случае раствор попросту растрескается и нарушится необходимая для нормального функционирования трубопровода герметизация.

Муфты для медных труб

Соединительные элементы для трубопроводов из медного материала отличаются показателям надёжности. Один из самых надёжных и долговечных типов соединений. Помимо этого, он является достаточно престижным вариантом и соответственно это отражается на его цене.

Фитинги из медных материалов стоят дороже, чем другие соединительные детали. Различают такие типы муфт для медных труб:

• резьбовые фитинги;
• компрессионные;
• капиллярные
• пресс-фитинги.

Очень важно помнить, что в соединениях частей трубопроводов из меди нужно всегда использовать фитинги из такого же материала. Это является необходимым правилом. В таком случае медный трубопровод прослужит долго и без выхода из строя его элементов. Муфты из других материалов используются только в случае необходимости, например, для временного трубопровода.

Муфтовый способ является самым популярным типом соединения. Они имеют огромное количество видов и типов по способу крепления, по форме и особенностям применения, что позволяет осуществлять любые виды соединений необходимые в монтаже трубопроводов. Для того, чтобы выбрать нужную вам деталь, стоит учесть ряд важных показателей: материал труб, которые предстоит соединить, диаметр, толщина стенок, температура транспортируемой среды, длина и форма будущей конструкции.

Учитывая все вышеперечисленные показатели, можно подобрать идеальный вариант соединения, которое будет служить вам долго и качественно.

Как используется муфта для соединения труб из различных материалов

Да-да, муфта может быть выполнена не только из пластика или чугуна, но и из резины.

Строго говоря, резиновая муфта для канализации — название не вполне точное. Под этим названием обычно продаются манжеты, позволяющие соединить детали разных размеров или выполненные из разных материалов.

Вот несколько примеров таких изделий, применяющихся при монтаже канализации:

Уплотнительные манжеты для стыковки гладкой пластиковой трубы с чугунным раструбом;

Манжета для герметичного соединения пластика с чугуном.

• Манжеты — переходники с ПВХ на полиэтиленовую трубу (они незначительно отличаются наружным диаметром при одинаковом номинальном);
• Соединительные манжеты для соединения полочки бачка и раструба унитаза, применяющиеся в отечественных компактах старого образца.

Коническая манжета для слива унитаза.

Монтаж

Уплотнительные манжеты вставляются в раструб, после чего в них с некоторым усилием вдавливается труба меньшего диаметра. Соединительные (в частности, та самая манжета между полочкой бачка и унитазом) монтируются чуть сложнее:

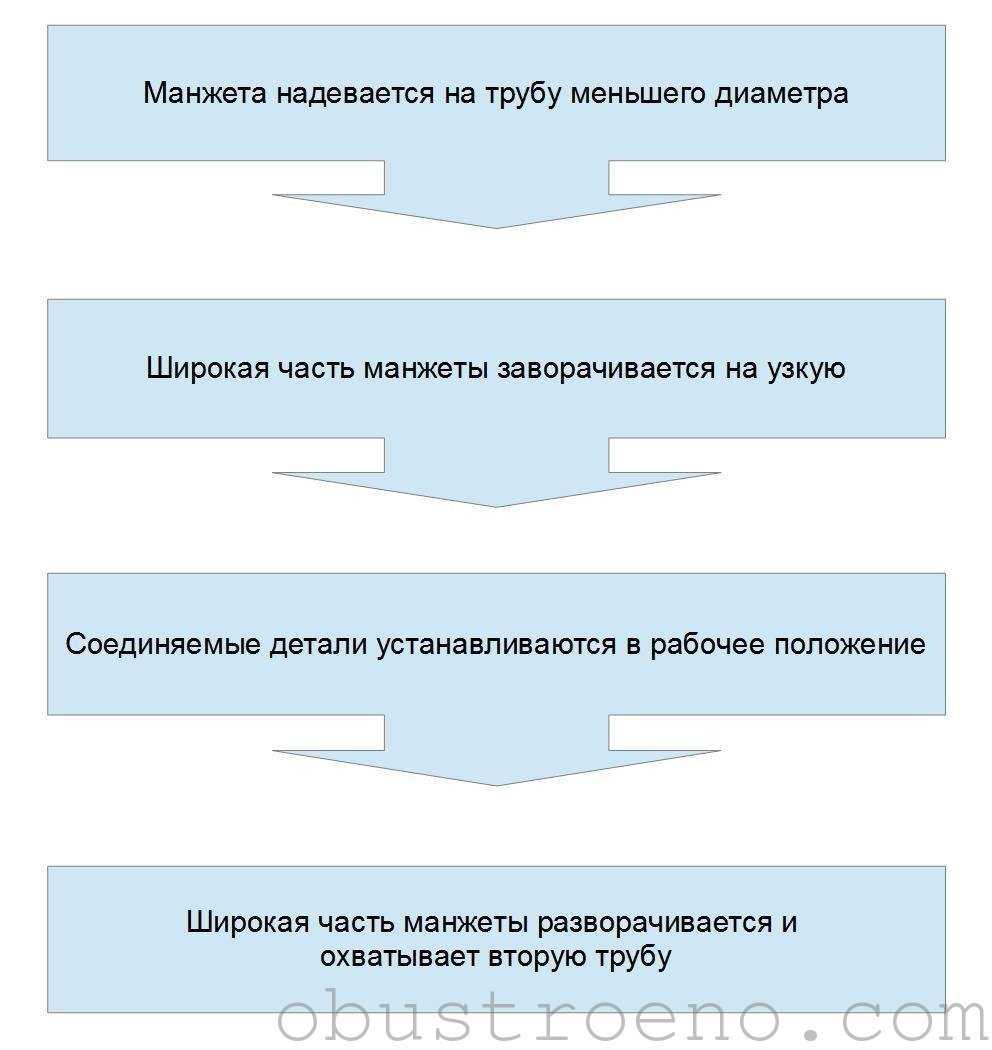

Алгоритм установки своими руками соединительной резиновой манжеты.

• Перед установкой манжеты любого типа соединяемые детали (в первую очередь внутренняя поверхность раструба) очищаются от любых загрязнений;
• При неровной поверхности раструба уплотнительную манжету садят на силиконовый герметик;

Герметик исключит течи между раструбом и манжетой.

Элементы стыковки коммуникаций делятся на группы, при этом они отличаются по способу соединения:

• электросварные;
• компрессионные;
• фланцевые.

Данные разновидности муфты соединительной ПВХ используются с целью стыковки труб одинакового или разного диаметров. Разница заключается в способе монтажа. Так, при установке электросварных изделий соединение разобрать не получится. Компрессионные аналоги имеют преимущество — монтируются с возможностью демонтажа. Однако надежность компрессионных муфт переходных ПВХ, а также угольников, разветвителей будет ниже по сравнению с электросварными изделиями.

Различают переходные, раструбные, разборные варианты конструкции. Они тоже отличаются по устройству. В соответствии с конфигурацией муфты определяется ее целевое назначение. Нужно учитывать, что раструбные конструкции менее надежны, чем электросварные. Любое разборное соединение уступает по прочности неразборному.

Муфты для металлических труб из стали

Для монтажа металлических стальных труб используют резьбовые и компрессионные муфты. Далее рассмотрим их подробнее.

Резьбовые

Резьбовые муфты выполнены из черной или нержавеющей стали, с их помощью можно соединять не только металлические, но и другие типы труб. Внешне они похожи на толстостенный цилиндр с обычной односторонней внутренней резьбой.

Металлические трубы присоединяются друг к другу путем их накручивания к муфте с обеих сторон. Такой способ монтажа достаточно надежный, но для повышения герметизации места соединения дополнительно используют изоляционные материалы.

Обратите внимание! Стальные муфты подвержены коррозии, поэтому вместо них нередко устанавливают латунные детали. Труб из этого материала не изготавливают, а муфты очень распространены

Они устойчивы к коррозии, легко монтируются, универсальны и стоят недорого.

Если у муфт резьбовое соединение может быть изготовлено из стального сплава, то при их монтаже можно прикладывать большие усилия. Однако разбирать такой тип резьбы действительно сложно, так как из-за образующегося водного конденсата элементы трубопровода «прикипают» друг к другу. Таким образом, для соединения металлических стальных труб рекомендуется выбирать резьбовые муфты, выполненные из сплава латуни или чугуна, так как их эксплуатационные характеристики лучше.

Соединение со сгоном используется в том случае, когда элементы трубопровода не могут прокрутиться вокруг своей оси.

Компрессионные муфты

Для обеспечения большей степени герметизации при монтаже компрессионных муфт используется резиновое кольцо и специальная накидная гайка. Эти муфты похожи на те, что используются для соединения металлопластиковых труб, однако имеют значительные отличия по своим функциональным возможностям.

Компрессионные муфты могут иметь резьбу как внутри, так и снаружи. Благодаря этим деталям можно соединять, например, металлические трубы с пластиковыми (диаметры могут быть разными). Такие муфты также подходят для монтажа труб с другими фитиновыми элементами: всевозможными клапанами, кранами и т. д.

Компрессионные фитинги отличаются следующими характеристиками:

• С их помощью получаются легкоразъемные соединения. Если понадобится, то такую муфту можно будет легко снять и заменить.
• Металлические стальные трубы соединяются друг с другом при помощи компрессионных элементов без участия резьбы.
• При установке компрессионного фитинга обязательна зачистка металлической трубы от краски или ржавчины.
• Это не очень надежный способ соединения металлических труб, требующий использования дополнительных материалов фиксации. Эти детали очень часто используют как временный элемент при ремонте трубопроводов.

Обратите внимание! Для временного соединения, как правило, используют универсальные муфты, у которых с одной стороны имеется резьба, а с другой – специальный элемент для компрессионной стыковки. Читайте материал по теме: Заглушка для труб

Читайте материал по теме: Заглушка для труб

Достоинства и недостатки муфт

Данные элементы обладают определенными преимуществами:

• небольшой вес;
• простота и быстрота монтажа;
• невысокая стоимость;
• большое количество разновидностей;
• использование в различных сферах жизнедеятельности человека;
• механическая прочность;
• устойчивость к внешним негативным влияниям;
• обеспечение отличной изоляции и герметичности соединений.

Естественно, муфты соединительные обладают и определенными недостатками. Некоторые виды представленных элементов могут деформироваться, изнашиваться (полиуретановые), не всегда поглощают вибрации системы или механизма.

Монтаж трубопровода из пластиковых труб

Вопрос, как соединяются пластиковые трубы между собой, если они являются единственным материалом всей системы, не стоит. Пластик монтируется спайкой или соединительной и/или распределительной арматурой из того же материала.

Наращивание

Понять, как соединить пластиковые трубы для канализации или водопровода для их удлинения, несложно. Фитинг для этого типа материала представляет собой отрезок аналогичной трубки чуть большего диаметра.

Эта капсула надевается поверх зачищенных и обезжиренных кромок и сдавливается специальным паяльником, выставленным на среднюю температуру.

Разобраться в технике работы не сложно: паяльники рассчитаны на определенный стандартный диаметр, поэтому уровень нажима и температуры контролировать не приходится. Соединение получается неразборным и даже малозаметным.

Соединение с металлической трубой

Соединение разнородных труб более проблематично

Выясняя, как соединить чугунную канализационную трубу с пластиковой или устаревшую металлическую теплосеть с современной из армированного пластика, стоит заострить внимание на нескольких важных аспектах:

• перед выбором фитингов необходимо тщательно замерить диаметр металлического колена;
• для среза и зачистки металлической трубы потребуется болгарка; переходником между металлом и полимером станет пластиковый раструб.

Решив, в каком месте и как соединить пластиковую трубу с чугунной, можно приступать к монтажу. Порядок работы следующий. Металлический отрезок зачищается и обезжиривается. Уплотнитель помещается в пазы раструба и плотно прижимается к внутренним стенкам. После помещения труб система перехватывается хомутами.

Вместо скрепляющих хомутов используется клей или герметик. Соединение с металлопластиковой трубой Для соединения пластиковой трубы с металлопластиковой применяются цанговые фитинги. Их основа – нанесенная на наружную часть капсулы резьба. На нее накручивается труба соответствующего диаметра.

Промышленно выпускаются цанговые фитинги только для коммуникаций с совмещением материалов, но и узлы, рассчитанные на стыковку труб разного диаметра между собой. Использование пресс-фитингов с пластичными материалами неактуально.

Монтаж систем водоснабжения и отопления можно провести самостоятельно, сэкономив на вызове мастера. Делать это можно только при полной уверенности, что ваших навыков достаточно для проведения таких работ.

В противном случае сэкономленные средства могут быть втройне потрачены на ликвидацию последствий прорыва.

Виды соединений

Муфты для соединения пластиковых труб из такого материала делят на: разъемные и неразъемные. В первом случае при стыковке используется обжимная муфта и фланцевое соединение. Во втором варианте, применяют: сварные фитинги, сварные и литые муфты, тройники.

Рассмотрим более подробно.

Электросварная. Если водопровод монтируется из труб маленького размера, то используется муфта соединительная. Она представляет собой нагревательный элемент: два зачищенных патрубка размещают в фитинге. Устройство закрепляется в специальном механизме. Сварочный аппарат подключается к этим контактам и осуществляет нагрев.

Литые и сварные. Если водопровод предназначен для подачи питьевой воды, то для объединения стыков используются литая муфта соединительная. Чтобы пластиковые трубы и переходник имели герметичное соединение, потребуется сварочное оборудование. Такой способ применяют к трубам, имеющих диаметр больше 50 мм.

Чтобы скрепить участки, где размеры труб до 110 мм, выдерживающие небольшое давление, используются обжимная муфта. Если разобраться как соединить прочно, то станет понятно, что лучше использовать фланцевые соединители, а для этого:

• устанавливают фланцевый адаптер;
• применяют литую цангу с фланцем, применяя сварку либо электрофузонной фитинг.

Если пластиковые трубы диаметром до 50 мм, то применяются обжимная муфта и цанговые обжимные соединения.

Чтобы осуществить стыковку полиэтиленовых материалов друг с другом либо с конструкциями из другого материала, используется муфта обжимная для пластиковых труб. Наличие уплотнителя из резины дает возможность соединение сделать герметичным.

Что такое муфта и зачем она нужна?

Соединительная муфта для пластиковых труб является приспособлением, которое применяется для стыковки элементов сетей отопления или водоснабжения (и не только их). Ассортимент товара данной линейки чрезвычайно широк, и все эти элементы классифицируют по особенностям конструкции, по способу состыковки и другим признакам.

На современном строительном рынке предоставлено множество изделий, по этой причине проблем с выбором не должно возникнуть. Для работы можно приобрести виды самых сложных конфигураций.

Муфты в значительной степени упрощают соединение пластиковых магистралей, используемых в следующих системах:

• водопровода — как холодного, так и горячего;
• сливной системы;
• отопительной;
• нефте- и газо- проводах;
• сетей электротехнического назначения.

Говоря об этих приспособлениях, важно подметить, что они являются универсальными изделиями, которые могут быть переходником между конструкциями, которые имеют различные структурные особенности. Например при соединении гладкостенного участка с гофрированным

Сфер, где применяют данные соединительные элементы достаточно много, основные из них это:

1. Жилищно – коммунальное хозяйство.
2. Сельское хозяйство.
3. Строительные отрасли.
4. Химпроизводство.
5. Нефтегазовая индустрия.

Помимо этого данный вид соединения часто используют при установке и подведении насосного оборудования. Кроме этого, деталь нашла широкое применение в домашнем быту. Так, например, соединительная муфта для пластиковых труб на 32 мм монтируется в системах капельного полива. В пластиковую трубу с диаметром 32 мм устанавливают муфты и краны для подведения капельной ленты.

Так же в такую трубу монтируют муфты на 32 мм и мини краны для капельной садовой трубки. А для состыковки двух отрезков применяют зажимные муфты на 32 мм.

А соединительная муфта для пластиковых труб на 110 мм применяется для быстрого соединения частей магистрали большого объема. Материалом для изготовления изделий на 110 мм служат высококачественные виды пластика, которые отлично выдерживают высокие температуры, и служат продолжительное время.

Перечисленные достоинства фитингов на 110 миллиметров дополняет простой монтаж, который может выполнить любой человек.

Монтаж термоусадочной муфты

Вначале следует подготовить кабель. С его концов удаляют изолирующую бронированную оболочку — вплоть до токопроводящих элементов. С жил изоляцию на этом этапе не снимают. Протяженность разделки кабеля определяют несколькими факторами:

• марка кабеля;
• сечение, материал токопроводящей жилы;
• количество жил, а также другие параметры, указанные в справочниках.

Далее готовят к установке муфту:

1. Надевают на конец кабеля термоусадочную трубку.
2. Провод заземления на соединительных и концевых муфтах закрепляют специальным контактом (без дальнейшей пайки).
3. Места соединения перемычки с бронированной оболочкой заворачивают в герметизирующую ленту.
4. Для заземлительных перемычек применяют медные проводники с 16-миллиметровым сечением. Если сечение жил составляет 120–240 кв. мм, ставят 25-миллиметровую перемычку.
5. Надевают термоусадочные трубки на окончания оставшихся проводов кабеля.
6. Соединяют фазные проводники и нейтраль. Соединение выполняют обжимными гильзами или болтами со съемной головкой.
7. Провода кладут в ячейки каркасной кассеты и закрывают.

Кассету стыкуют с внешней термоусадочной трубкой. Происходит нагрев, в результате чего наступает полная усадка. Все соединительные элементы имеются в муфтовых комплектах.

Особенности установки

Технические требования к муфтам различаются в зависимости от предназначения устройств. Однако существуют и общие условия, выполнение которых обязательно в любом случае:

• герметичность соединения;
• влагоустойчивость материала и участков стыковки;
• высокая прочность, способность противостоять механическим нагрузкам;
• устойчивость корпуса к воздействию агрессивных внешних сред.

В наибольшей степени указанным требованиям соответствуют два типа муфт — термоусадочные и холодной усадки. Их характеризуют универсальность, совместимость с любыми видами изоляционных материалов. Поэтому в качестве примера далее будет рассмотрена установка термоусадочной муфты.

Особенности соединительных элементов

Выбор соединительных деталей для металлических труб очень широк и разнообразен. В магазинах сантехники можно найти муфту для любого типа соединения. Муфты, которые применяются в качестве соединительных элементов при монтаже трубопроводов, являются разновидностью фитингов. Они выполняют объединительную функцию, а крепятся с помощью специальной резьбы. Резьба может находиться на внутренней или наружной стороне детали. Кроме этого, бывают изделия, которые включают в себя оба варианта резьбы.

Муфта представляет собой полый, цельнометаллический или выполненный из других материалов цилиндр (материал выбираетсяв зависимости от типа трубопроводов). Очень популярны полипропиленовые изделия, которые соединяют в единую конструкцию части пластиковых труб. Бывают такие детали соединительными и переходными. Во втором случае их монтируют с использованием дополнительных материалов, которые улучшают качество соединения. К таким материалам относятся: ФУМ-лента, льняная нить.

Помимо этого, существует комбинированная муфта, которая используется при соединении деталей из разных материалов. Такой тип оснащён специальной резьбой. С помощью комбинированного типа можно с лёгкостью соединить между собой изделия из пластика и металла и др.

Разновидность вторая: для ремонта

Описание

Да-да-да, я прекрасно помню, что написано чуть выше: соединительная муфта тоже применяется преимущественно при ремонте. Так называемая ремонтная муфта отличается от нее всего лишь отсутствием сужения между раструбами: по всей длине она имеет одинаковый внутренний диаметр. Эта особенность дает возможность свободно смещать муфту вдоль гладкой трубы или… правильно, соединенных встык гладких труб.

Соответственно, этот вид фасонины используется для устранения дефектов на гладких неразъемных участках трубопровода.

Монтаж

1. Вблизи дефекта на трубе делается разрез;
2. Торцы трубы смещаются друг относительно друга. При необходимости труба освобождается от ближайших крепежей;
3. На резах удаляются заусенцы и снимаются фаски;
4. Муфта надевается на одну из труб;
5. Трубы центруются;
6. Муфта сдвигается на конец второй трубы и фиксируется хомутом.

Основные разновидности муфт

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

• протяженность кабеля, идущего по наклонной;
• прочность составных частей кабеля;
• разрешенные нагрузки;
• угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Советуем изучить — Дуговая сталеплавильная печь

Муфты холодной усадки

Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Далее элемент распределяют по всей поверхности коммутации соединения и натягивают на изолируемую площадь с двух сторон. После этого корд достают, вращая против часовой стрелки.

В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

Концевая муфта

Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

Что такое муфта

Муфты для соединения труб чаще всего выглядят как небольшой цилиндр, в котором определённым способом закрепляются концы труб, которые надо соединить. Способ монтажа зависит от специфики фитинга. Муфты могут использоваться как для простого соединения двух отрезков трубопровода, так и в роли переходника. С помощью специальных видов данных фитингов можно соединять составляющие магистрали из разного материала или разных диаметров. Если соблюдать инструкцию во время монтажа, муфты могут обеспечить высокую надёжность стыков трубопровода.

Преимущества муфт

Соединительные муфты имеют следующие преимущества:

• невысокая цена;
• относительно быстрый и лёгкий монтаж в большинстве случаев;
• долговечность;
• надежность;
• доступность и широкий ассортимент;
• возможность быстрой разборки конструкции (при условии резьбового соединения).

Виды соединительных муфт

Рассматриваемые нами фитинги выпускаются для следующих разновидностей труб:

• металлополимерных;
• полипропиленовых;
• полиэтиленовых;
• пластиковых;
• чугунных, медных;
• стальных.

Для каждого типа труб выпускается широкий ассортимент муфт

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно

Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью

Преимущества и недостатки сварных, соединительных и компрессионных муфт

Электросварные муфты отличаются наиболее простой конструкцией на основе пластикового корпуса и тонких жил термоспирали. Они обеспечивают быстрый монтаж и могут использоваться в труднодоступных местах (на участках поворотов, возле стен). К недостаткам электросварных фитингов является ограничение в температурном режиме эксплуатации – их не используют для водопроводов с температурой рабочей среды до +40°С.

Компрессионные (обжимные) муфты отличаются простотой в установке и отсутствием необходимости использовать дополнительные инструменты.

Преимуществом компрессионных фитингов является возможность соединить трубы разного диаметра. Для этого можно использовать изделия с внутренней и внешней резьбой, с разными по проходному сечению входным и выходным отверстиями. К недостатку таких соединительных элементов относится необходимость контролировать крутящий момент, чтобы обеспечить прочность, но избежать срыва резьбы.

Соединительные муфты также просты в установке, быстро крепятся и отличаются длительным сроком эксплуатации. Недостатком таких фитингов является невозможность соединить трубы разного диаметра.

1.1.2. Муфта компрессионная соединительная

Соединительные компрессионные муфты имеют в своем арсенале уплотнительное кольцо и специальную накидную гайку.

Компрессионный монтаж производится посредством обжатия трубы на штуцере изделия при помощи компрессионного кольца, затягивающегося фиксирующей гайкой. Особенности соединений с использованием компрессионных изделий:

• Такое соединение легко демонтируется;

• Не применяется резьба;

• Необходима зачистка поверхности трубы;

• Соединение не достаточно надежное, иногда требует дополнительной фиксации.

Зачастую такие соединения используются для проведения временных ремонтов трубопровода.

Соединительные муфты для металлических труб: виды, особенности монтажа

Муфты для металлических труб используются в соединениях трубных заготовок давно. Они стали альтернативой сварных стыков и сделали трубопроводы разъемными. При их использовании отпала необходимость применять сварку, которой могут воспользоваться не все, имея в виду производство работ своими руками.

На рынке муфты представлены разными видами, которые отличаются друг от друга материалом изготовления и способами соединения металлических труб.

Как выглядят муфты для металлических труб

Муфты относятся к категории фитингов. Они являются соединительными элементами. А так как трубопроводы имеют цилиндрическую форму, то все предлагаемые сегодня муфты также представляют собой полые цилиндры. Они являются цельнометаллическими.

Раньше в основном использовались с нарезанными на их концах резьбами, которые могли быть внутренними или наружными. Сегодня ассортимент расширился с появлением новых технологий соединения металлических труб.

Виды муфт

Производители предлагают три разновидности муфт, используемых для соединения металлических труб:

• резьбовые;
• компрессионные или зажимные;
• пресс-муфты.

Так как металлические трубы – это широкое понятие, куда входят изделия из стали, чугуна и меди, соответственно не все выше обозначенные муфты используются для соединения всех видов трубопроводов. Чугунные тоже толстостенные, но их монтаж проводится способами, отличными от резьбовых.

Резьбовые

Используют только для соединения стальных труб, потому что у последних толстые стенки, на которых можно нарезать резьбу. Изготавливают резьбовые муфты из:

• стали;
• чугуна;
• латуни.

Первые – это толстостенные цилиндры, чаще с внутренней одинаковой резьбой. Стенки толстые. Сырье – черная или нержавеющая сталь. Выдерживают большое давление.

• для создания герметичности стыка необходимо использовать дополнительные изоляционные материалы;
• в процессе работы между резьбами муфты и трубы образуется пространство, заполненное ржавчиной, что приводит к «прикипанию» металлов.

Вторые – то же самое, что и первые. Их изготавливают из серого чугуна, куда добавляется мягкий графит. Такой состав материала позволяет муфтам выдерживать температуру до +300 ℃ и давление до 25 бар. Срок службы – до 80 лет. Технология изготовления – фасонное литье. Резьба нарезается на токарных станках.

Нельзя устанавливать эти муфты на медные трубы. Причина – большая разница в скорости электрохимических процессов, под действием которых быстро происходит коррозия.

Третья разновидность резьбовых муфт, а именно латунные, на рынке сравнительно недавно. Их можно отнести к категории универсальных фитингов, потому что применяют для соединения не только стальных, но и пластиковых труб. В чистом виде латунные изделия не продаются, потому что этот металл не обладает высокой коррозионной стойкостью. Поэтому его обрабатывают сверху хромом или никелем.

Компрессионные металлические муфты

Эта разновидность муфт для труб металлических относится к группе безрезьбовых. Они появились на рынке относительно недавно и среди мастеров носят название муфты Гебо (по первому производителю). Точнее, немецкая компания «Gebo Armaturen».

Проблема этого фитинга – сложность соединения металлических труб муфтой резьбовой. То есть, чтобы этот процесс провести, надо к концам труб приварить сгоны, что не всегда возможно. Особенно при ремонте трубопроводов. Можно резьбу нарезать леркой, но и этот способ не всегда можно использовать.

Компрессионные муфты состоят из двух основных деталей – это сама муфта с внешней резьбой на концах и две гайки. Под последние укладываются три элемента:

• зажимное кольцо;
• металлическая шайба;
• резиновый манжет, он же уплотнитель.

Большой плюс соединителей этого типа – они разъемные. При необходимости их можно разобрать и поменять, или провести замену одной из частей. Это удобно также при демонтаже трубопровода.

В эту же категорию можно внести половинчатые муфты, которые также разработала компания «Gebo Armaturen». Состоит фитинг из двух одинаковых частей, которые соединяются между собой четырьмя болтами с гайками. Внутрь каждой части укладывается уплотнитель в виде прокладок, которые обеспечивают герметичность стыка.

Их чаще используют, когда необходимо устранить течь металлической трубы. В соединениях применяются реже. Хотя именно для этого немцы их и разрабатывали. В плане удобства применения, половинчатые фитинги лучше остальных. Особенно, когда стык находится в неудобном месте.

Пресс-муфты

Название говорит за себя. Для работы с ними необходим специальный инструмент – цанговые клещи. С их помощью обжимается муфта, в которую вставляется металлическая или металлопластиковая труба. Пресс фитинги, если говорить о металлических трубах, используются только для соединения медных трубопроводов.

Существуют пуш-фитинги. Они отличаются от пресс-муфт тем, что для их применения не используются клещи. Внутри с краев уложены манжеты, которые обеспечивают герметичность стыков.

Монтаж прост – в фитинг вставляется конец трубы на определенную глубину. Манжета обжимает собой трубную поверхность. Этот вариант используется чаще для временной прокладки трубопровода или когда необходимо провести ремонт.

Муфты для чугунных труб

Чугунные трубопроводы соединяются раструбным способом. Поэтому в их конструкции один конец трубной заготовки расширен. В него вставляется второй конец следующей в трубопроводе трубы, который имеет прямое сечение. Но производители выпускают чугунные изделия и без раструбов. Чтобы соединить их между собой, необходима металлическая муфта, на конце которой есть эти раструбы.

Второй вариант – это половинчатые модели, изготовленные или из чугуна, или из стали. В них также укладываются резиновые или пластиковые прокладки. Сами половинки фитинга соединяются между собой несколькими болтами с каждой стороны.

Раструбные муфты нельзя демонтировать, не разобрав трубопровод. Половинчатые это сделать позволяют.

Муфты для медных труб

В трубопроводах из меди для соединения участков можно использовать три вида муфт:

• компрессионные; ;
• под пайку (они же капиллярные).

С первыми двумя знакомство было проведено. Остается третий тип, в котором используется пайка. Это один из самых надежных способов соединить медные трубы со 100% герметичностью. Плюс – высокая механическая прочность, отсюда и долговечность стыков.

• большие финансовые расходы на расходные материалы;
• без опыта и знаний пайку не провести.

Для соединения медных труб надо использовать медные муфты. Только так можно обеспечить долгосрочную эксплуатацию трубопроводов. Фитинги из других материалов устанавливать можно, но временно.

Как устанавливать муфты для металлических труб

Резьбовые металлические фитинги устанавливаются просто:

1. На резьбу трубы наматывается ФУМ-лента.
2. Накручивается муфта так, чтобы край трубы дошел до середины длины фитинга.
3. С противоположной стороны в последний вкручивается сгон также до середины. Предварительно на него наматывается уплотнительный материал.
4. Сгон приваривается ко второй трубе.

Второй сгон должен быть длинным, чтобы при сварке, при повышении температуры металла, последняя не дошла до места стыка, отчего может сгореть уплотнительная лента.

Чугунные фитинги устанавливаются точно так же. Но есть и отличие. К ним в комплекте нужно приобретать гайки. Ими подпирают торцы муфты, создавая повышенную герметичность соединения.

Процесс проходит так:

1. Накручивается гайка на резьбу до конца.
2. Наматывается ФУМ-лента.
3. Накручивается фитинг.
4. На сгон накручивается сначала вторая гайка, затем ФУМ-лента. Он вкручивается в муфту.
5. Обе гайки затягиваются до краев фитинга.

Теперь о том, как устанавливается компрессионная муфта для металлической трубы. Здесь есть пара требований:

1. Концы труб обрезаются строго перпендикулярно оси. Их поверхности очищаются от краски, ржавчины и прочих слоев.
2. Монтаж самой муфты проводится строго по оси. Отклонения разрешаются, но не более 3º, в противном случае нельзя гарантировать 100% герметичность соединения.

Сам монтаж проводится так:

1. На концы труб надеваются по порядку: зажимная гайка, кольцо фаской в сторону гайки, шайба и манжета фаской в сторону муфты.
2. К торцу металлической трубы прижимается торцом фитинг. На нее надевается по порядку: манжета, шайба и зажимное кольцо.
3. Накручивается гайка до упора.

Точно так же проводится процесс и с другой стороны. Никаких инструментов здесь не требуется.

Пресс-фитинги на металлические трубопроводы устанавливаются тоже просто. Их надевают на концы соединяемых трубных элементов и зажимают клещами.

Соединение чугунных трубопроводов

Первый вариант – чеканка. При соединении труб раструбным способом между соединяемыми элементами образуется зазор, который становится участком подтекания. Его и заполняют, создавая герметичность стыка. Делается это так:

1. Внутрь по окружности укладывается жгут, который предварительно обрабатывается техническим маслом или смолой. Высота укладки – ⅔ от длины соединения.
2. Уложенный жгут уплотняется с помощью чеканки и молотка.
3. Готовится цементный раствор. Это цемент марки М300-400, замешанный на воде. Пропорции 9:1.
4. Густую массу заливают в зазор и чеканят до образования плотной прослойки. Заливка производится до тех пор, пока цемент не сравняется с торцом раструба.

Есть другой вариант, в котором используют цемент и асбестовое волокно. Оба материала смешиваются в пропорции 2:1 соответственно. После чего в смесь добавляют воду – 10-15% от общего объема массы. Этим раствором зачеканивают соединение.

Чугунные стыки проще соединить половинчатыми фитингами. Последние разъединяют – выкручивают болты и разбирают на две части. В нижнюю половинку укладывают трубы так, чтобы они своими концами соприкоснулись. Сверху укладывают верхний элемент. Обе половинки сжимают болтами. Здесь важно, чтобы при укладке металлических труб не сместились прокладки.

Из всех обозначенных способов соединения металлических труб, пайка – самый сложный. Остальные варианты просты. Провести стыковку своими руками, используя выше обозначенные фитинги, несложно. В некоторых не требуются инструменты. С чеканкой придется повозиться, но и она – процесс не трудный. Главная задача – строго следовать технологии и требованиям.

Безрезьбовое компрессионное соединение: видео.

Хотелось бы узнать от наших читателей, имел ли кто-то опыт соединения металлических трубопроводов вышеописанными методами? Поделитесь опытом в комментариях. Сохраните статью в закладках, чтобы в любое время можно было к ней вернуться.
