Термоусадочный соединитель для проводов как работает

Новый способ соединения проводов специальной термоусадкой.

В продаже появились новые соединители, которые не только изолируют, но и спаивают провод внутри самой изоляции. Очень похоже на простую термоусадочную трубку, но в отличии от нее не только изолирует, но и спаивает жилы внутренним припоем!

Понадобится:
Фен, карманная газовая зажигалка тоже подойдет.
Специальные термоусадочные трубки для сращивания проводов. Купить можно на Алишке.

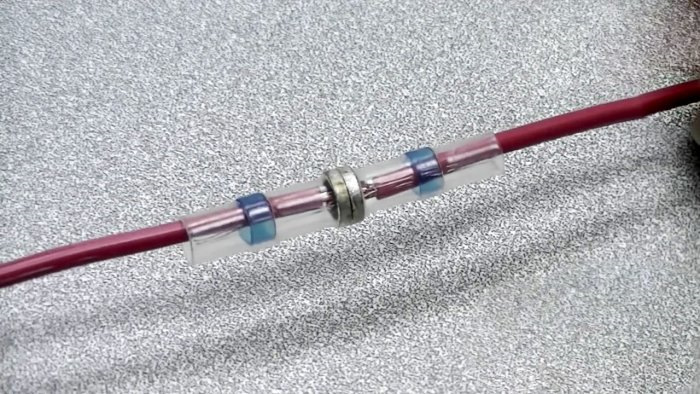

Одна трубка состоит из нескольких компонентов:

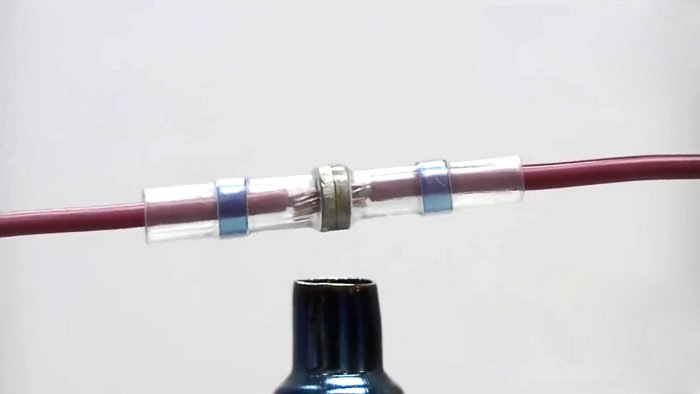

— сама изоляция-термоусадка,
— двух обжимных колец по бокам – способствующих полной герметизации всего соединения,
— и центрального кольца с флюсом и припоем.

Теперь практика. Первым делом подбираем трубку термоусадочного соединителя под диаметр соединяемого провода (именно поэтому лучше покупать набор таких трубок).

Снимаем изоляцию с обоих проводов, примерно по 1 сантиметру с каждой стороны. Далее на один из концов надеваем соединитель.

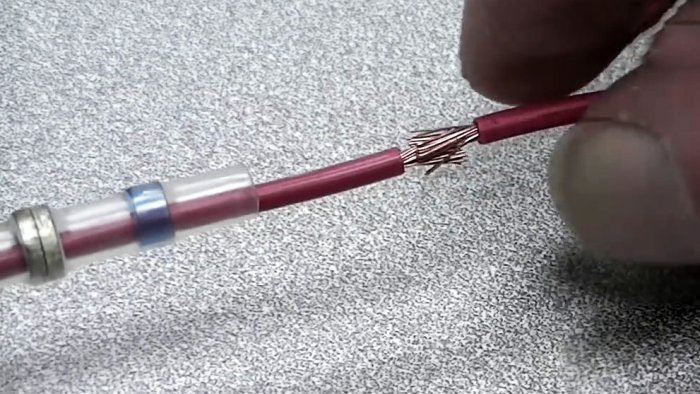

Соединяем распушенные жили вставляя их друг в друга, чтобы они максимально переплелись друг с другом.
Потом эту скрутку можно немного сжать рукой и одеть трубку соединителя, чтобы кольцо припоя было ровно по середине.

Включаем фен и аккуратно обдуваем термоусадку.

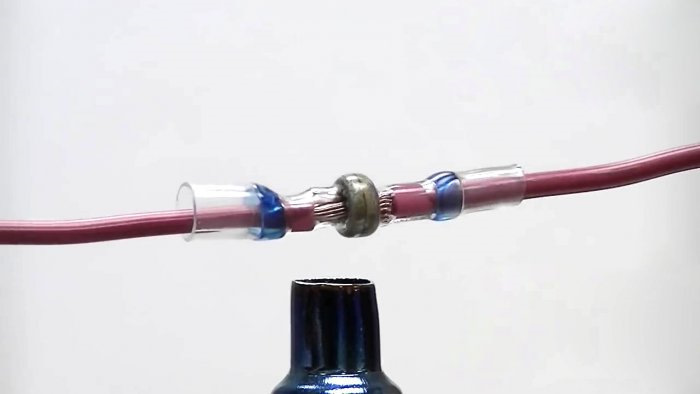

Чтобы трубка ровно легла по всем проводам, обдув желательно начинать с середины.

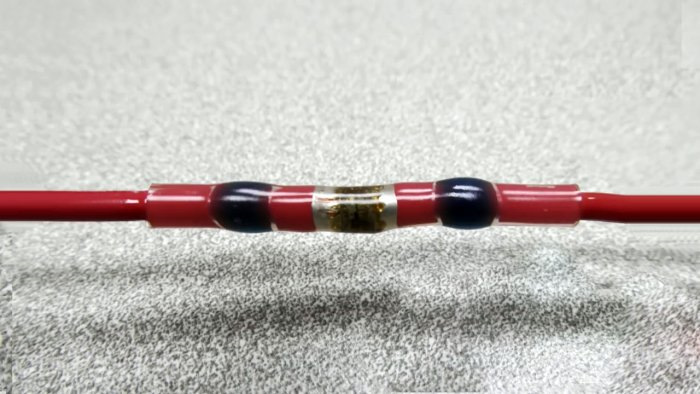

И как только провода внутри спаялись — начинаем обдувать боковые влагоупорные кольца.

Термоусадка для проводов — незаменимый помощник домашнего мастера

При прокладывании проводки или соединении проводов очень важно соблюдать безопасность, чтобы избежать поражения электрическим током. До недавнего времени в качестве единственного способа защиты применялась простая изолента. Но прогресс не стоит на месте, появляются новые материалы. Одной из таких новинок является термоусадочная трубка, купить которую можно в магазине электрики. Сегодняшний наш материал расскажет, где может пригодиться термоусадка для проводов и какие разновидности бывают.

Что такое термоусадка

Физический смысл данного метода состоит в изоляции проводов термоусадкой. Сама по себе термоусаживаемая трубка представляет собой изделие, выполненное из поливинилхлорида (ПВХ), который, как известно, обладает изолирующими свойствами. Чаще всего при изготовлении этой детали применяется пластик, обладающий высокой степенью пластичности, что позволяет получить большую свободу при прокладывании проводов.

Принцип работы с данным материалом заложен в его названии. При нагревании фторопластовая термоусадочная трубка становится практически жидкой. Она очень хорошо тянется и способна принимать форму объекта, на который помещена. После остывания происходит затвердевание и полная изоляция места соединения.

Особенностью использования термоусадки является простота монтажа. Для создания необходимого температурного режима используется строительный фен или горелка. Применение открытого пламени допускается при отсутствии запретов со стороны правил техники безопасности при выполнении определённого вида работ.

ФОТО: i6.photo.2gis.com
В магазин продукт поставляется в бобинах, на которых может быть несколько метров ТУТ

Область применения термоусаживаемой трубки (ТУТ)

Свойства данного материала, в числе которых высокая эластичность, возможность вытягивания в нагретом состоянии, устойчивость к воздействию внешних негативных факторов, в том числе и химических, повышенная прочность при натяжении, определили основные области его применения:

• изоляция токоведущих проводов и иных частей работающего оборудования, находящихся под напряжением, во избежание получения электротравмы;
• создание надёжной защиты в местах соединения кабельных линий или проводников;
• установка соединительных наконечников и муфт на токоведущем кабеле;
• маркировка проводов;
• формирование продольной герметизации пучков кабелей, что достигается применением специальной термоусадочной ленты, способной заполнять пространство между жилами;
• предотвращение повреждение провода от температуры. Некоторые термоусадочные трубки большого диаметра обладают повышенным коэффициентом термозащиты, что обеспечивает сохранение свойств при температурных режимах от -65ºС до +260ºС;
• улучшение эргономики различных рукояток, например, строительного или спортивного инвентаря благодаря шероховатой поверхности трубки.

ФОТО: i.postimg.cc
Одной из областей применения данного типа изоляции является обмотка ручек спортивного инвентаря

Термоусадочная трубка для проводов – преимущества и недостатки

Прежде чем купить термоусадку для проводов, следует определиться, какими положительными и отрицательными качествами обладает данный тип материала. К числу положительных моментов относятся следующие свойства изделий:

• плотное прилегание после остывания, что обеспечивает отсутствие смещения под воздействием механических факторов;
• простота монтажа;
• скорость проведения работ по насаживанию трубки;
• повышение прочности после усадки;
• увеличенный срок эксплуатации, в сравнении с обычной изолентой;
• широта областей применения.

ФОТО: bpgroup.lv
Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасности

Но, несмотря на множество положительных качеств, термоусадка имеет некоторые недостатки, среди которых выделяют:

• более высокая цена, по сравнению с обычной изолентой;
• одноразовость изделия, поскольку после нагревания трубка принимает форму объекта, на который монтируется, что не позволяет использовать её повторно.

ФОТО: electrikmaster.ru
Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделие

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

• ПВХ или поливинилхлорид;
• полиэстер;
• фторкаучук;
• полиэтилен;
• поливинилиден;
• полиэтилентерефталат;
• материалы, содержащие в составе полиолефин.

ФОТО: i1.photo.2gis.com
ПВХ – простой и дешёвый материал, имеющий существенные недостатки

Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

К сведению! Ещё одним большим минусом является выделение едких и токсичных соединений при возгорании, что сказывается на востребованности именно этого типа.

ФОТО: plastirub.be
Полиэстер превосходит ПВХ по всем параметрам

Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com
Фотополимер имеет высокую себестоимость производства

Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru
Полиолефиновые усадки – наиболее современный и качественный вариант изоляции

Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

К сведению! Использование дополнительных специальных присадок позволяет расширить диапазон температур вплоть до 150ºС, что позволяет расширить область использования.

ФОТО: build-experts.ru
Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ

Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net
Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей

Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

Тип монтажа

Следующей градацией представленных на рынке трубок является разделение по способу монтажа, зависящего от особенностей конкретного изделия. Различают два типа:

• термоусаживаемые трубки с клеем. Нанесение клеевой основы на внутреннюю поверхность усадки обеспечивает более плотное прилегание и лучшую герметизацию;
• трубки без клеевого состава. При использовании данной разновидности прочность и герметичность после усадки обеспечивается только за счёт плотности обхвата.

ФОТО: kross-kontakt.ru
Наличие клеевого слоя повышает герметичность при монтаже

К сведению! Дополнительно к клеевым термоусаживаемым трубкам и моделям без клеящего состава производители предлагают плавкую ленту, которая используется для внутренней герметизации кабеля и улучшения эксплуатационных характеристик.

Толщина стенок

Ещё одним показателем, который определяет деление приспособлений для изоляции на типы, является толщина стенок. По этому параметру все представленные на рынке модели можно разделить на три вида:

• толстостенные термоусадочные трубки;
• тонкостенные модели;
• изделия, имеющие среднюю толщину.

ФОТО: barnspb.ru
На этикетке указывается размерность до и после усадки, а также толщина стенок

Характеристики термоусадочных трубок

Основной характеристикой, определяющей качество и область применения изделия, считается коэффициент усадки, варьирующийся от 200 до 600%, в зависимости от материала изготовления. Характерной особенностью данного типа изоляции является повышенное поперечное сжатие относительно продольного, то есть, при значительном изменении диаметра, практически не меняется длина.

ФОТО: snabline.com
Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукции

Следующим важным показателем, который требуется учитывать при выборе, является устойчивость к воздействию той или иной агрессивной среды. По этому параметру можно выделить:

• маслостойкие;
• химически инертные;
• бензостойкие;
• выдерживающие высокое напряжение;
• негорючие;
• не подверженные воздействию ультрафиолета.

К числу характеристик можно отнести форму термоусадки с клеевым слоем. Она может быть круглой, овальной, плоской. Это никак не сказывается на эксплуатационных характеристиках и используется исключительно для удобства транспортировки.

ФОТО: tmark.ru
В качестве дополнительного обозначения указываются свойства трубки

Маркировка трубки термоусадочной (ТУТ) и размеры

При покупке важно обращать внимание на маркировку, которую указывает производитель. Основной характеристикой в данном случае является изменение диаметра. На этикетке будет указываться толщина изоляции до и после усадки. Эти показатели отображаются через черту дроби, например, 4,5/2,5 мм.

К сведению! Для изделий, которые произведены в Европе или США, размер указывается в дюймах.

Иногда встречается обозначение не конкретных значений, которые получаются до и после нагрева трубки, а начальный диаметр изделия и усадочный коэффициент. Это будет означать количество миллиметров, пропорционально которому от первичной величины изменится толщина.

ФОТО: go3.imgsmail.ru
Клеевые трубки продаются в нарезанном виде, чтобы избежать изломов

Также при выборе очень важно обращать внимание на размеры термоусадочных трубок для проводов. Ведущие производители представляют на своих сайтах полную линейку усадок с указанием не только диаметров до и после проведения работы, но также толщину стенки, коэффициент продольной усадки, оптимальный диапазон и метраж материала в стандартной бухте.

К сведению! Для клеевых термоусадочных трубок, также толстостенных изделий действует правило. Их нельзя сгибать во избежание появления изломов. Поэтому данный тип продаётся в виде нарезанных готовых кусков.

Дополнительно производитель может наносить на этикетку пометки, характеризующие свойства представленной изоляции, например, знак «нг» будет означать негорючая.

ФОТО: nexo.com.tr
При незначительном диаметре для нагрева подойдёт простой фен

Как пользоваться термоусадочной трубкой

Отличительной особенностью данного формата изоляции является простота монтажа. Перед началом работы рекомендуется выбрать трубку нужного диаметра и длины и приготовить инструмент для нагрева. Это может быть строительный фен, газовая горелка или иной нагревательный прибор. Сам процесс монтажа осуществляется следующим образом:

• поверхность провода зачищается от грязи и мусора;
• отрезается нужная длина трубки;
• изоляция надевается на место установки;
• усадка нагревается по всей длине.

К сведению! Если требуется установить длинное изделие большого размера, рекомендуется проводить нагрев от центра к краям с выполнением предварительной осадки по окружности.

ФОТО: nexo.com.tr
Для внутренней герметизации проводов используется специальная лента, обладающая способностью к термоусадке

Как сделать простую термоусадочную трубку своими руками

Принцип, лежащий в основе применения температуры для усадки материала, может использоваться не только для изоляции проводников, но также в решении иных бытовых проблем. В интернете можно найти видео, как проводить ремонт различных шлангов посредством пластиковых бутылок.

Материал, из которого они изготавливаются, обладает некоторой памятью, пытаясь вернуться в начальное положение при принудительном изменении его формы. Это можно использовать для проведения ремонтных работ. В представленном видео показывается, как отремонтировать трубку от пылесоса при помощи пластиковой бутылки.

Альтернатива синей изоленте? Обзор термоусадочных соединителей с припоем

Давно засматривался на такие соединители и вот выпал случай их опробовать. Абсолютной альтернативой иным способам соединения и изоляции проводов их считать нельзя, но несомненно метод внимания заслуживает хотя бы ради интереса. Предполагается получение аккуратных, паяных и герметичных соединений.

• Наименование: Набор термоусадочных соединителей с припоем
• Материал: полиолефин + термоклей + припой
• Коэф. Усадки: 2:1

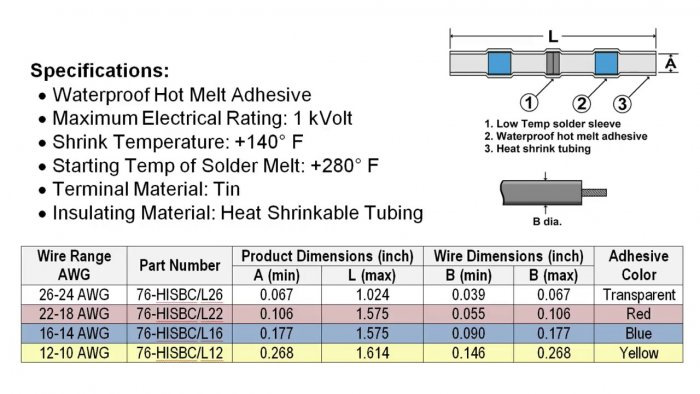

• Температура усадки/плавления припоя: 80/138 градусов Цельсия
• Кол-во: 250 шт., в т.ч. для AWG 12-10 – 20 шт, для AWG 16-14 – 90 шт, для AWG 22-18 – 100 шт, для AWG 26-24 – 40 шт.

Несмотря на обычный пластиковый пакет почтовой упаковки набор добрался без происшествий так, как кейс сделан из упругого и крепкого пластика. Контейнер имеет удобные для хранения габариты 19,5*13*3,5 см, замки и петлю для стендов.

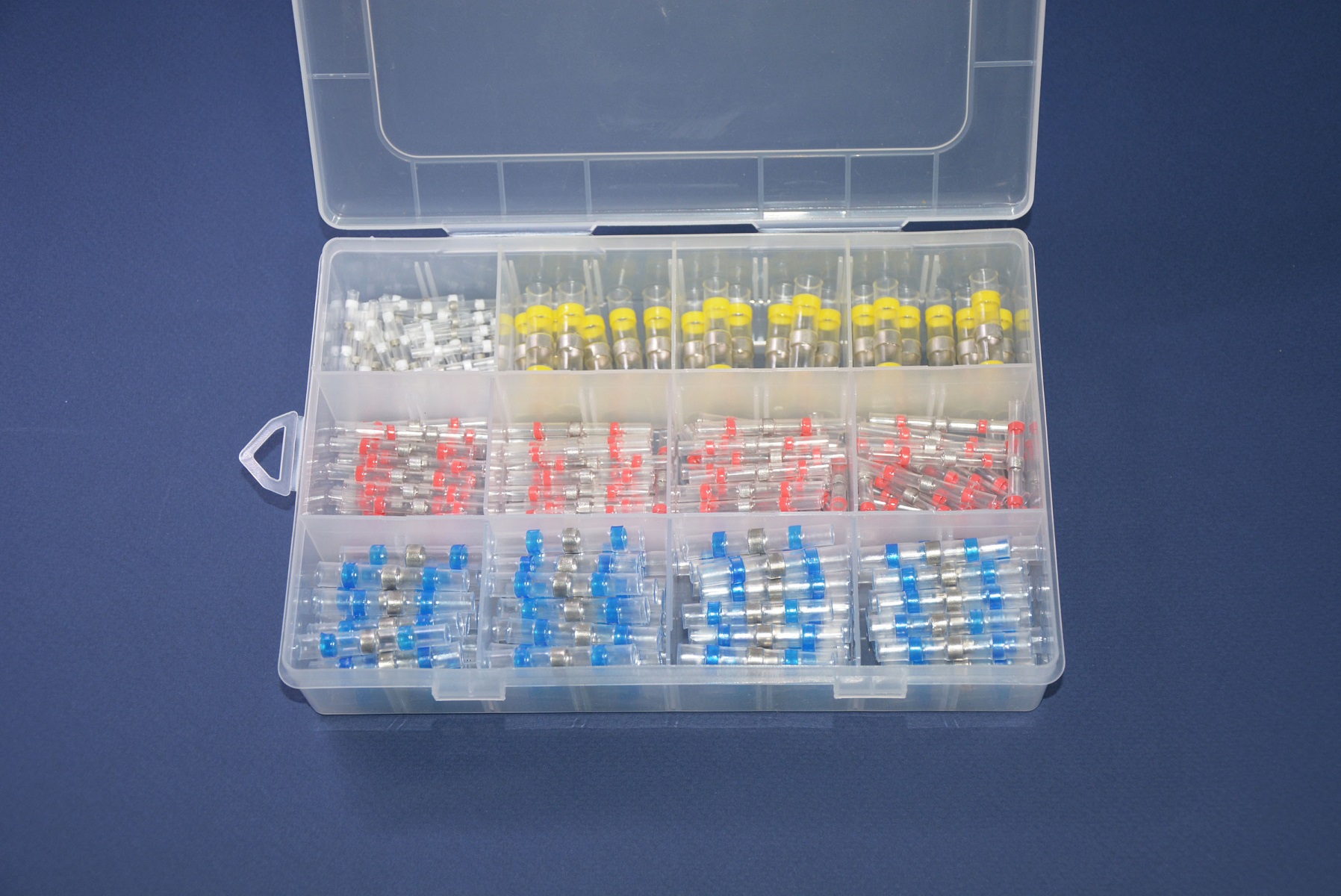

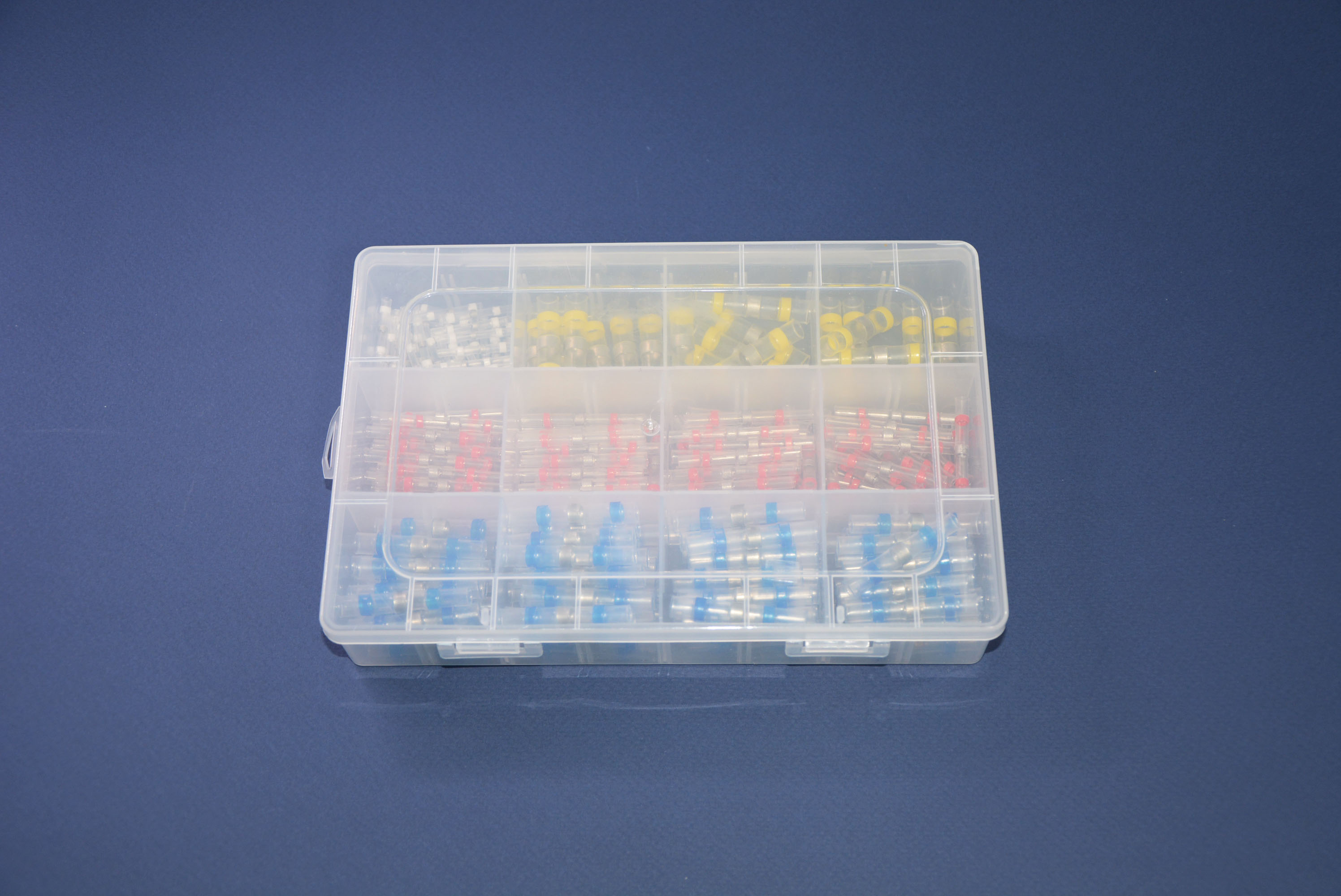

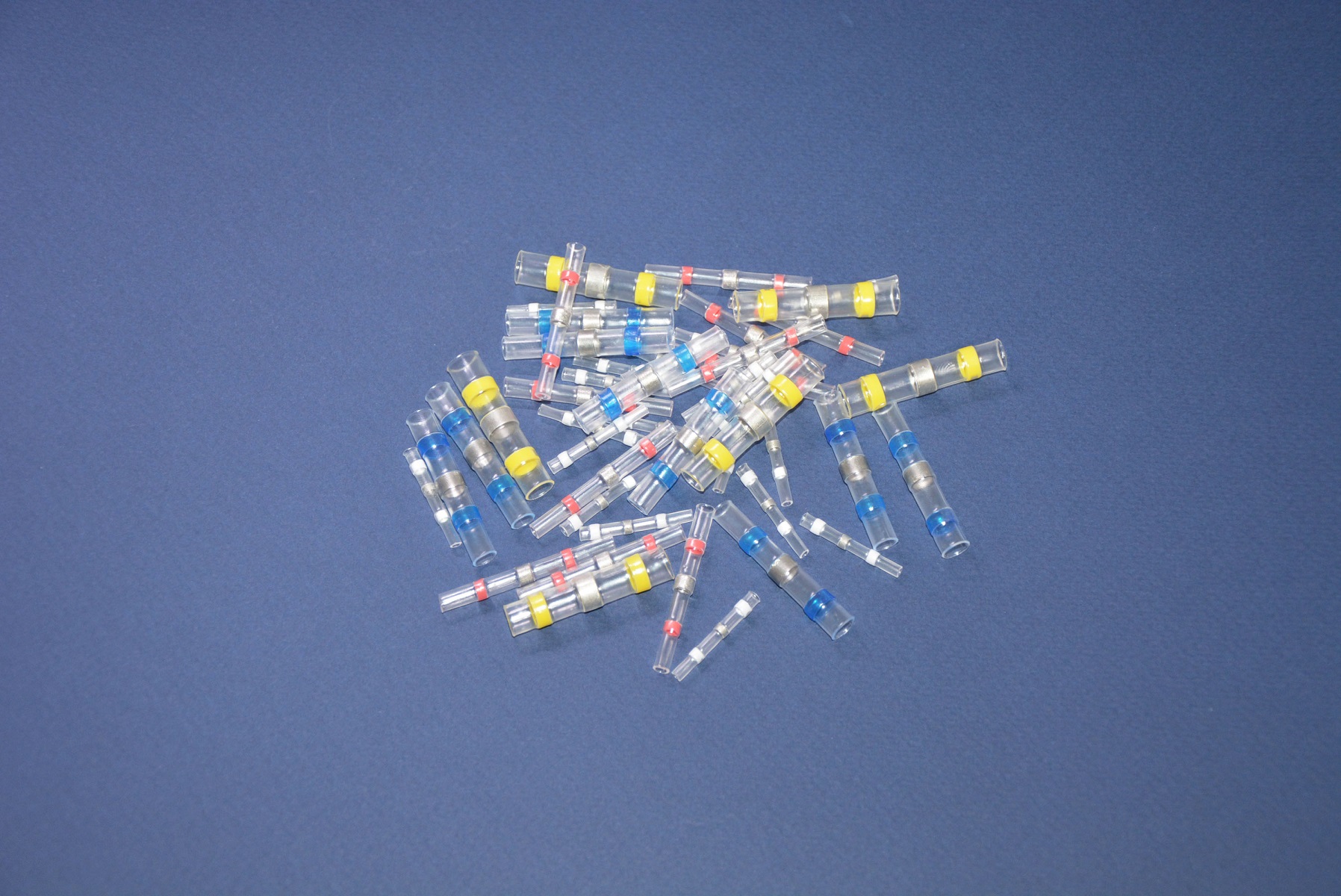

Общее количество соединителей совпадает с заявленным – 250 штук. Трубки не перепутаются так, как уложены в отдельные ячейки, сделаны прозрачными для контроля пайки и герметизации и имеют яркую цветовую маркировку, что удобно.

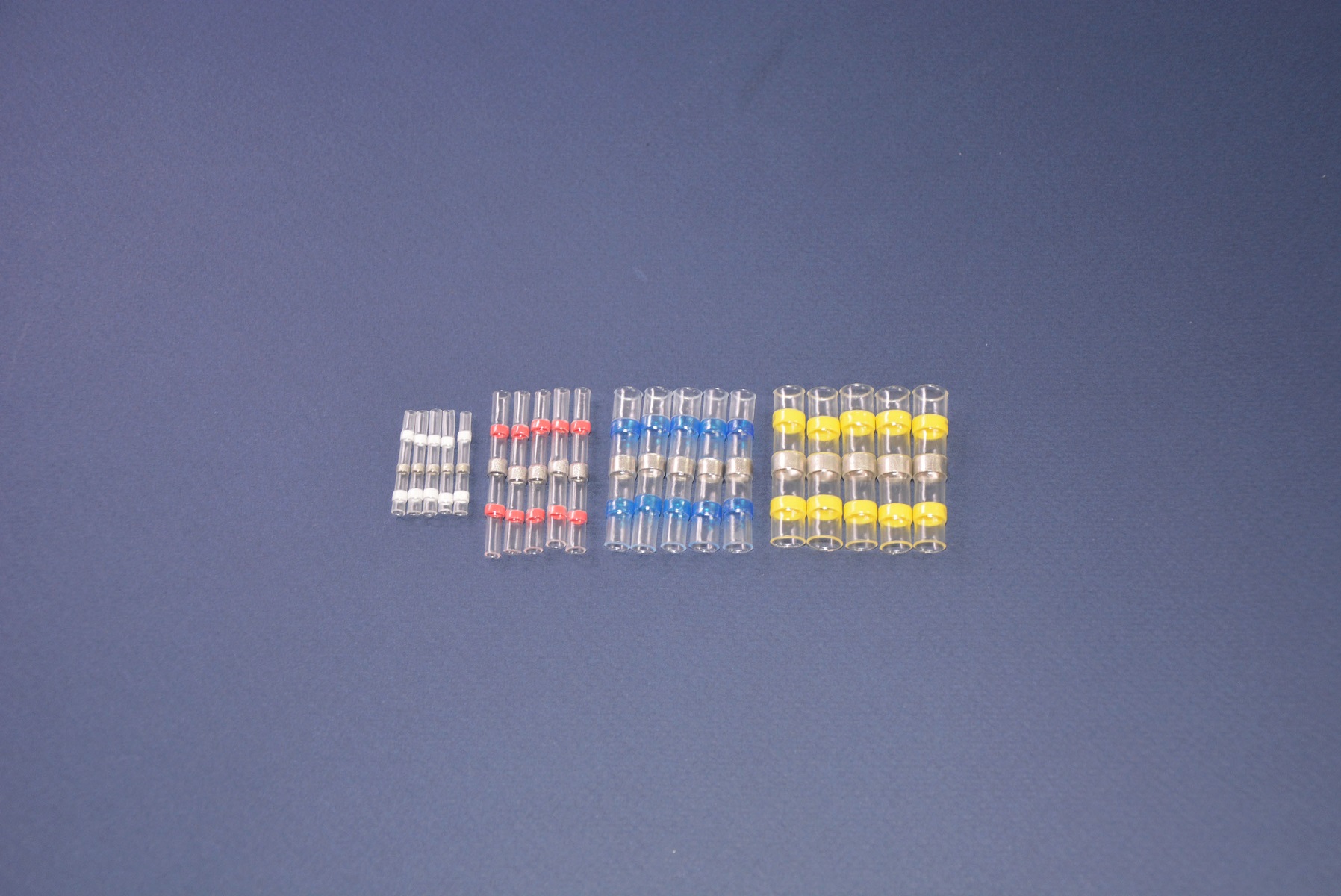

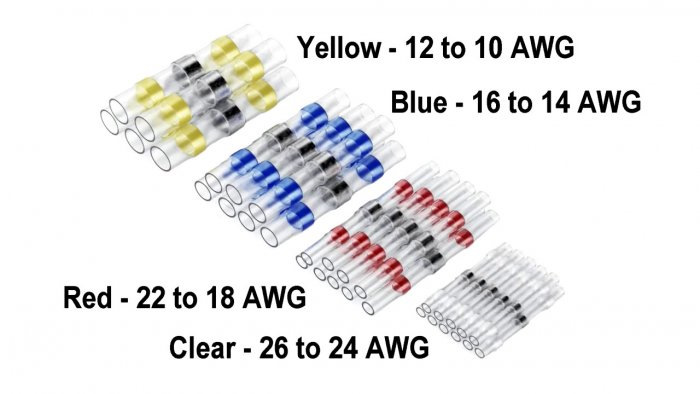

Всего в наборе четыре вида (или типоразмера) соединителей. Внутри трубок по середине находится кольцо припоя, ближе к краям кольца термоклея для герметизации соединения. Принцип действия простой – при нагреве трубка усаживается, припой расплавляется, соединяя провода, клей не дает влаге проникать внутрь. Просто и по идее надежно, удобно.

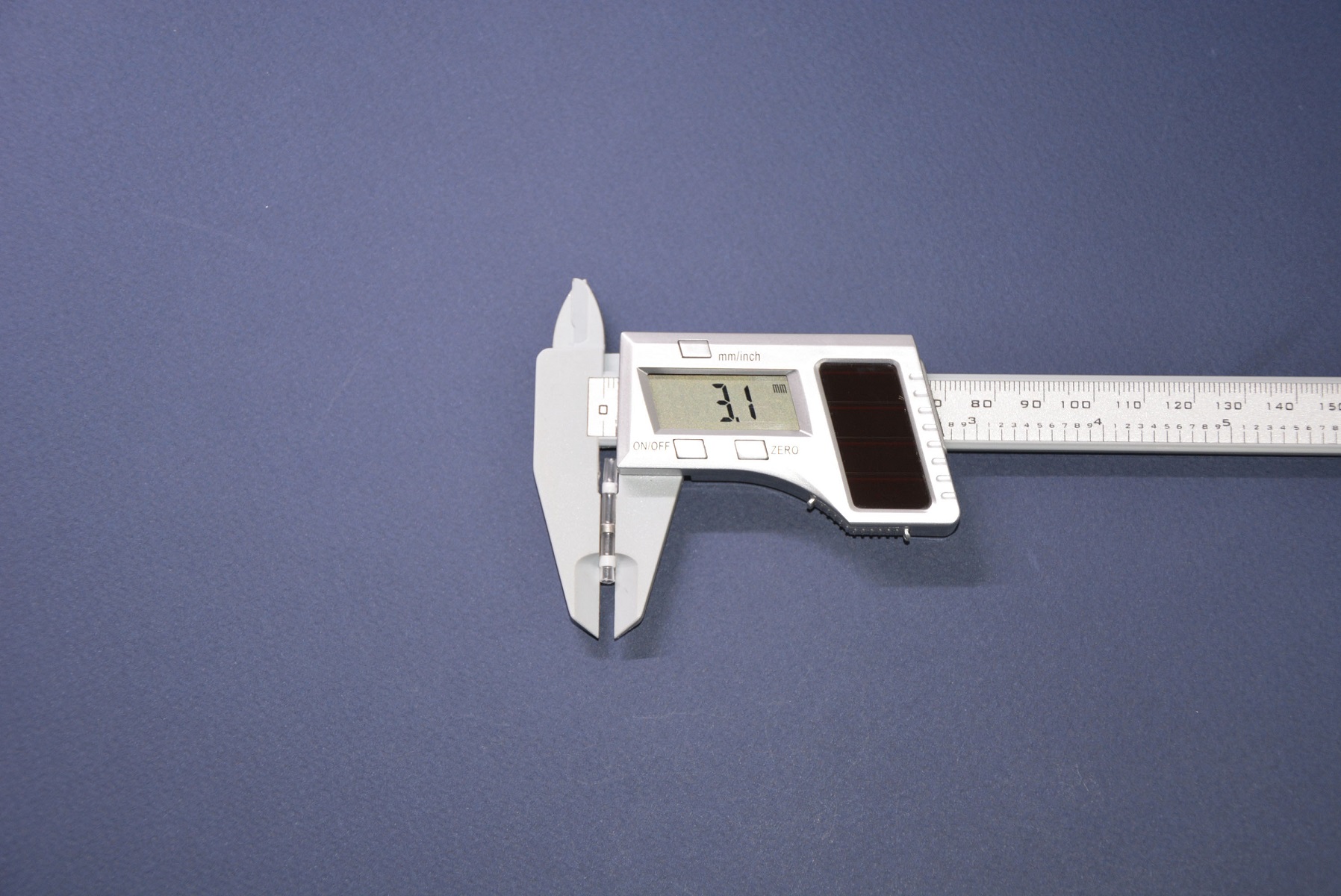

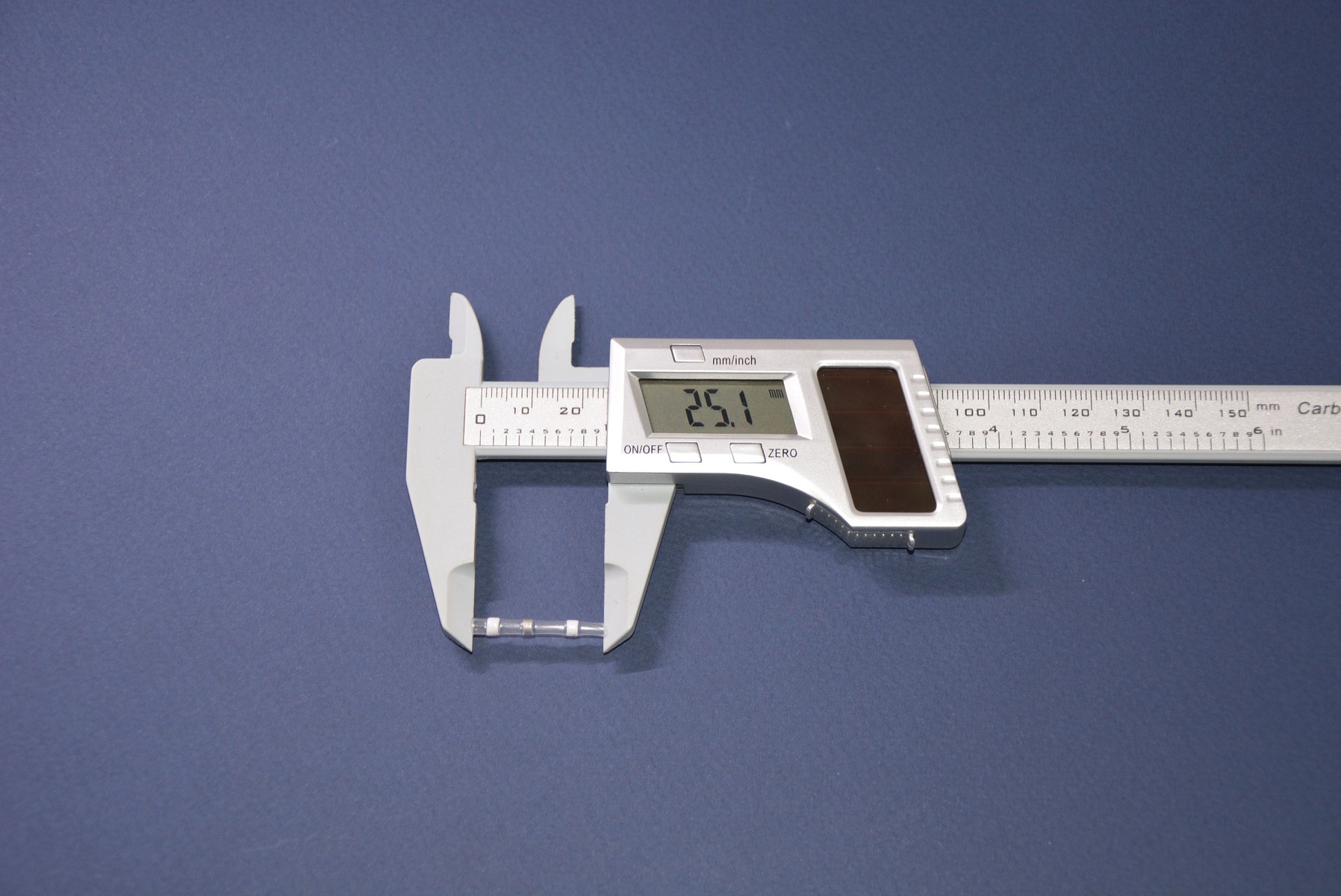

Трубки с клеем белого цвета предназначены для проводов калибров AWG 26-24. Их здесь 40 штук. На иллюстрации на странице товара якобы это для проводов сечением 0,25-0,34 мм2. Но насколько не врут таблицы AWG 26-24 соответствует все же проводникам с площадью сечения 0,129 — 0,205 мм2. Т.е. имеем некоторое расхождение, но понятно, что белые соединители для тонких проводов типа телефонного, витой пары и т.д. Длина этих трубок 25 мм, диаметр 3 мм.

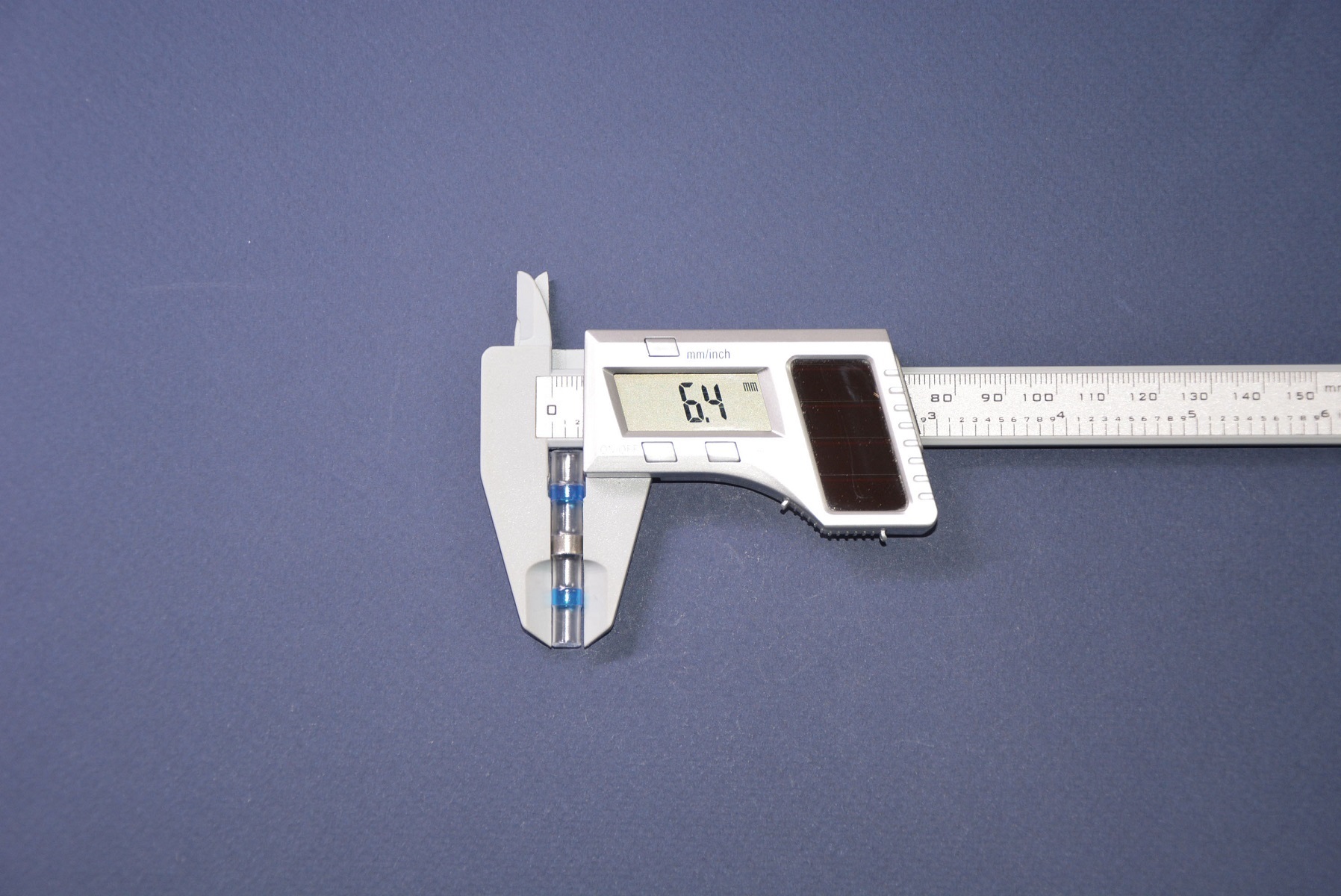

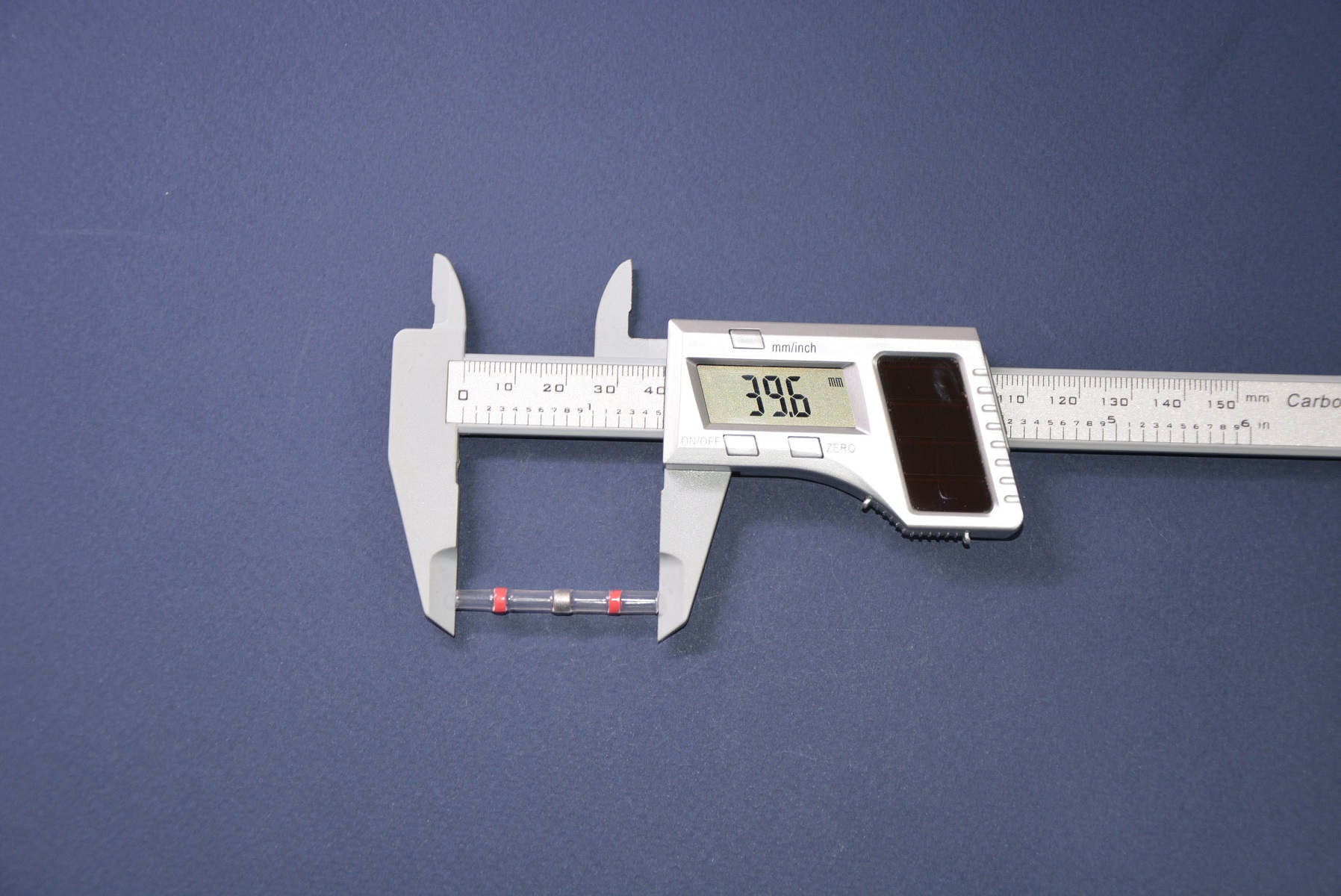

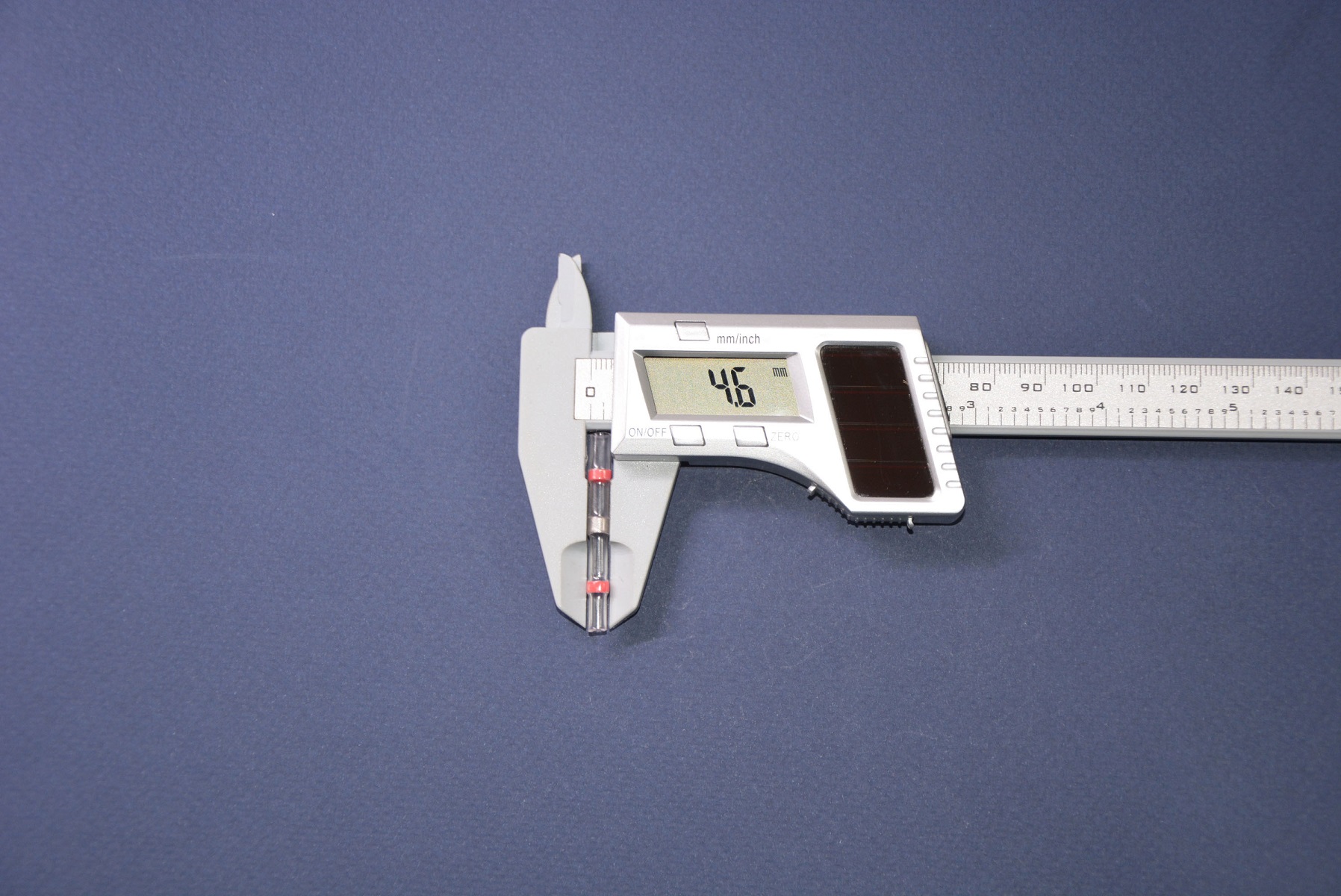

Трубки с красными клеевыми кольцами длиной 40 и диаметром 4,6 мм уже для проводов калибра AWG 22-18, что соответствует площади сечения 0,326 – 0,823 мм2.

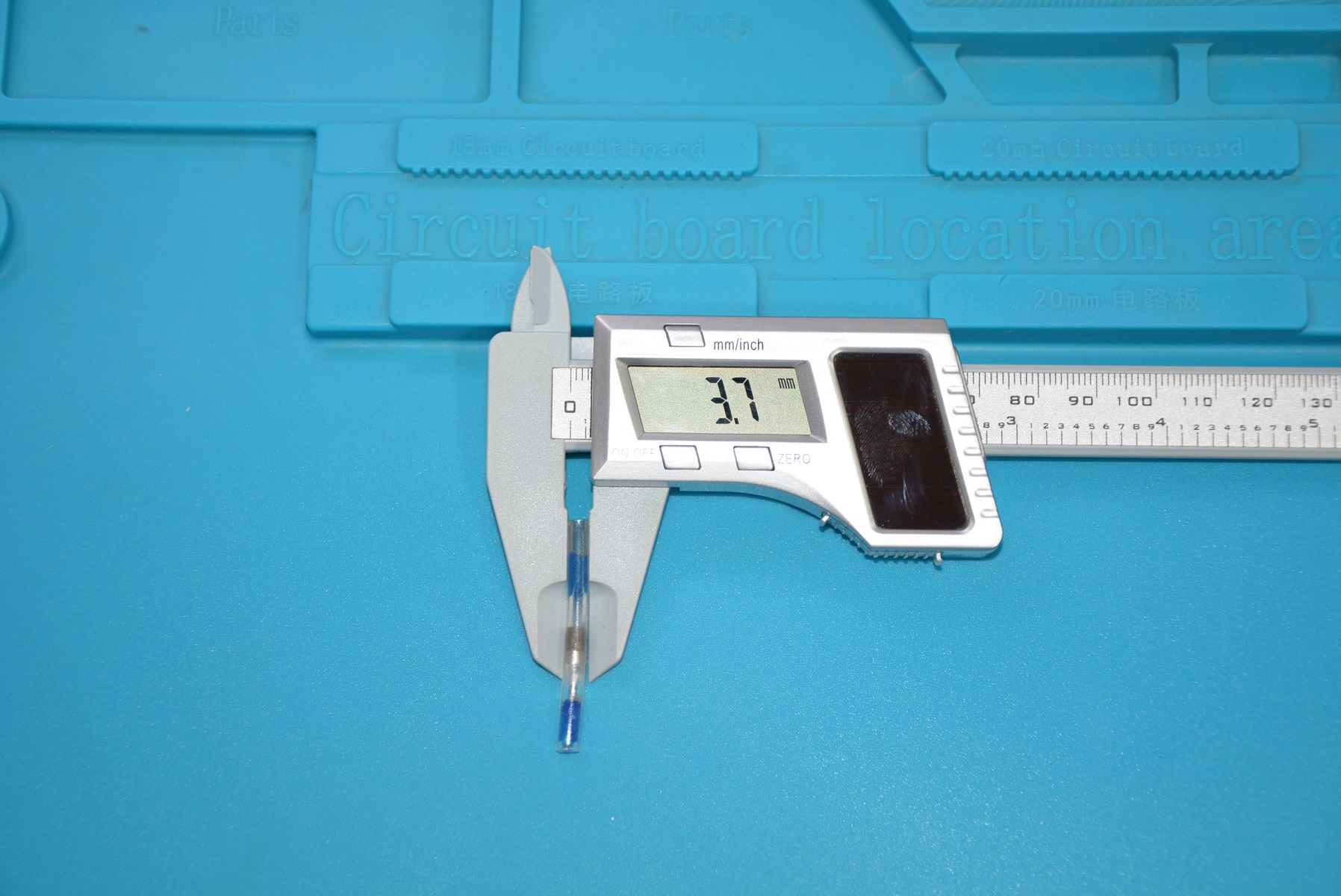

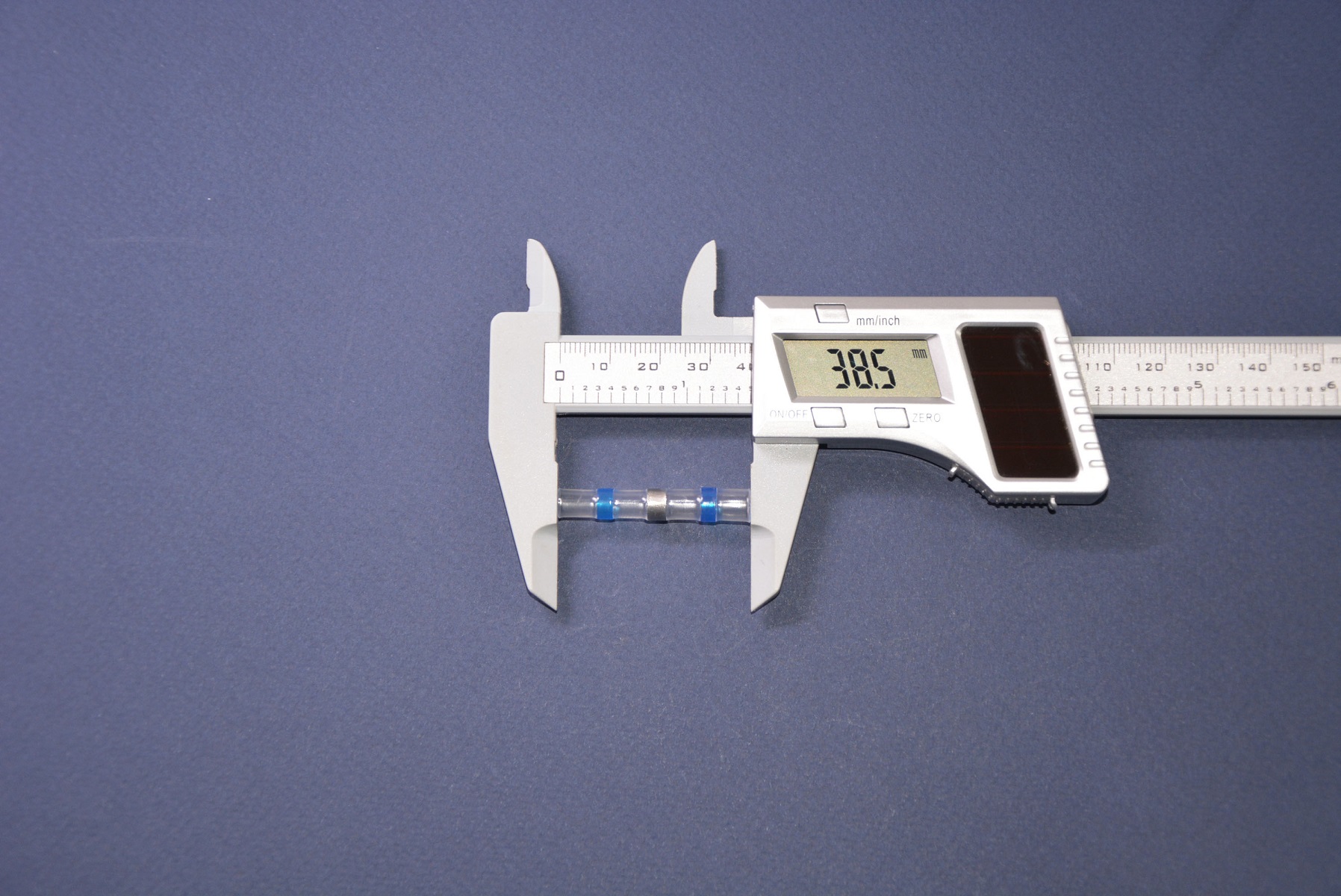

Трубки с синими маркерами имеют почти такую же длину, но диаметр уже 6,4 мм и предназначены для соединения проводов AWG 16-14, т.е. с площадью сечения 1,31-2,08 мм2.

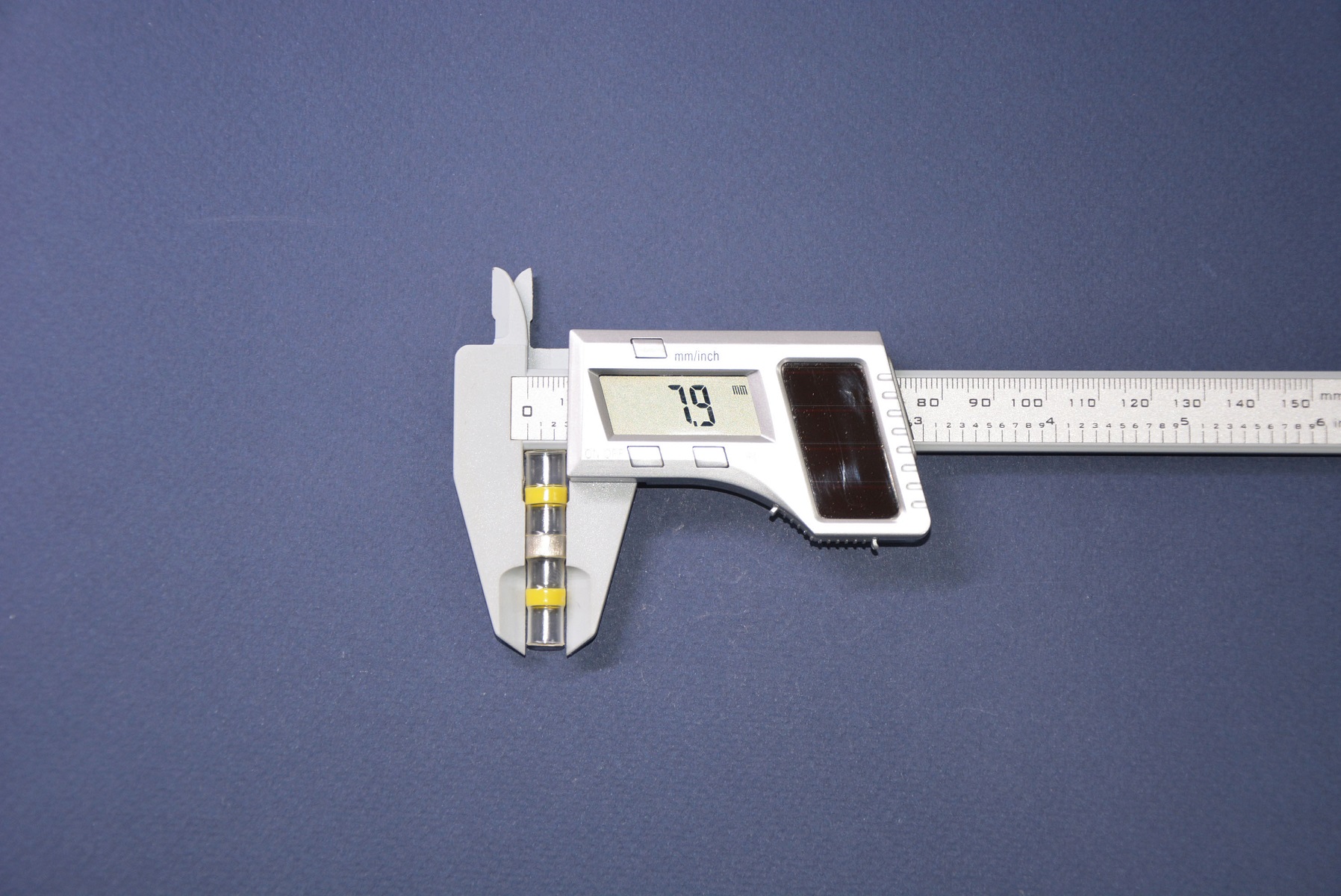

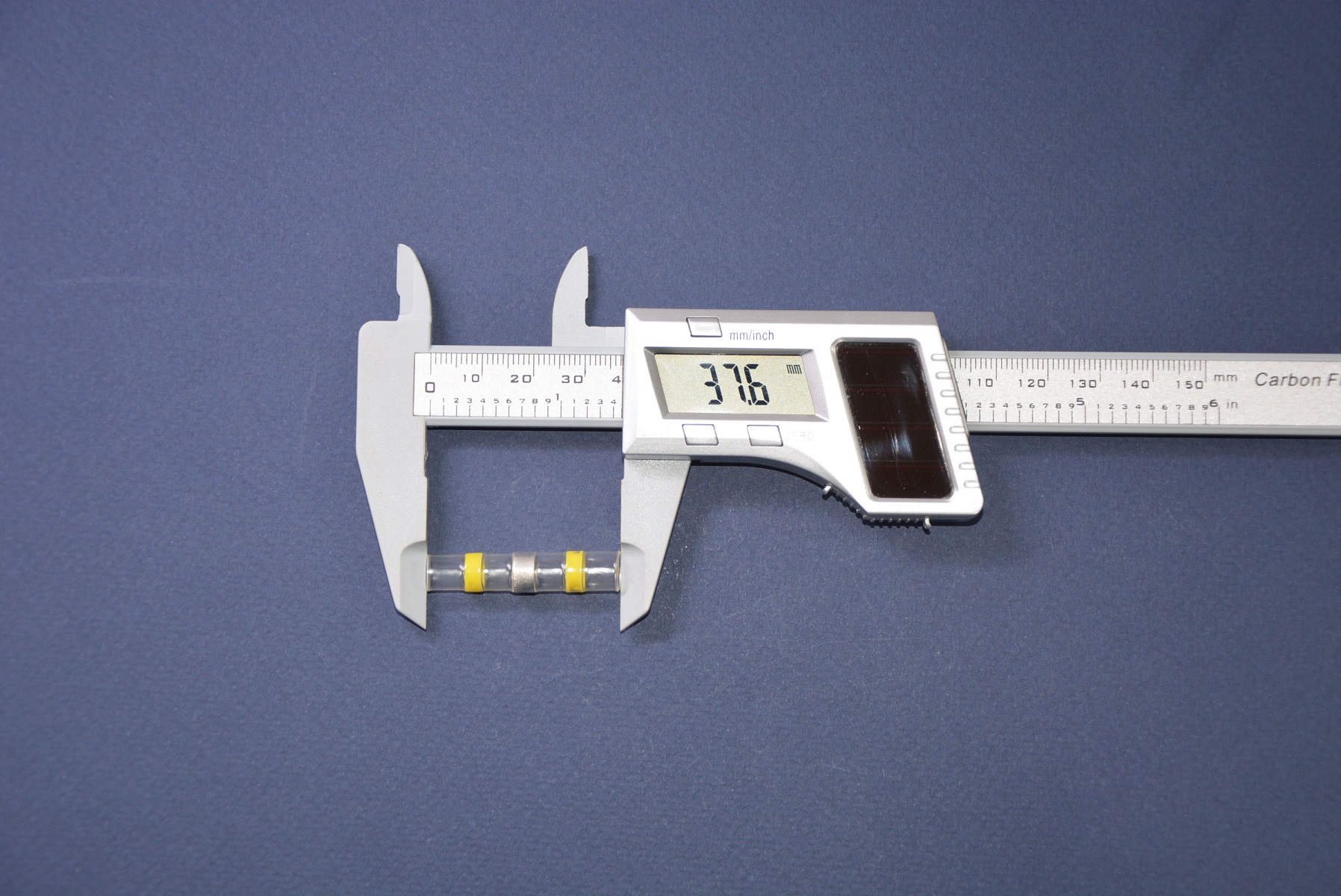

И последние соединители с желтыми кольцами чуть короче – 38 мм при диаметре 8 мм. Эти трубки для проводов калибров AWG 12-10 с площадью сечения 3,31-5,26 мм2.

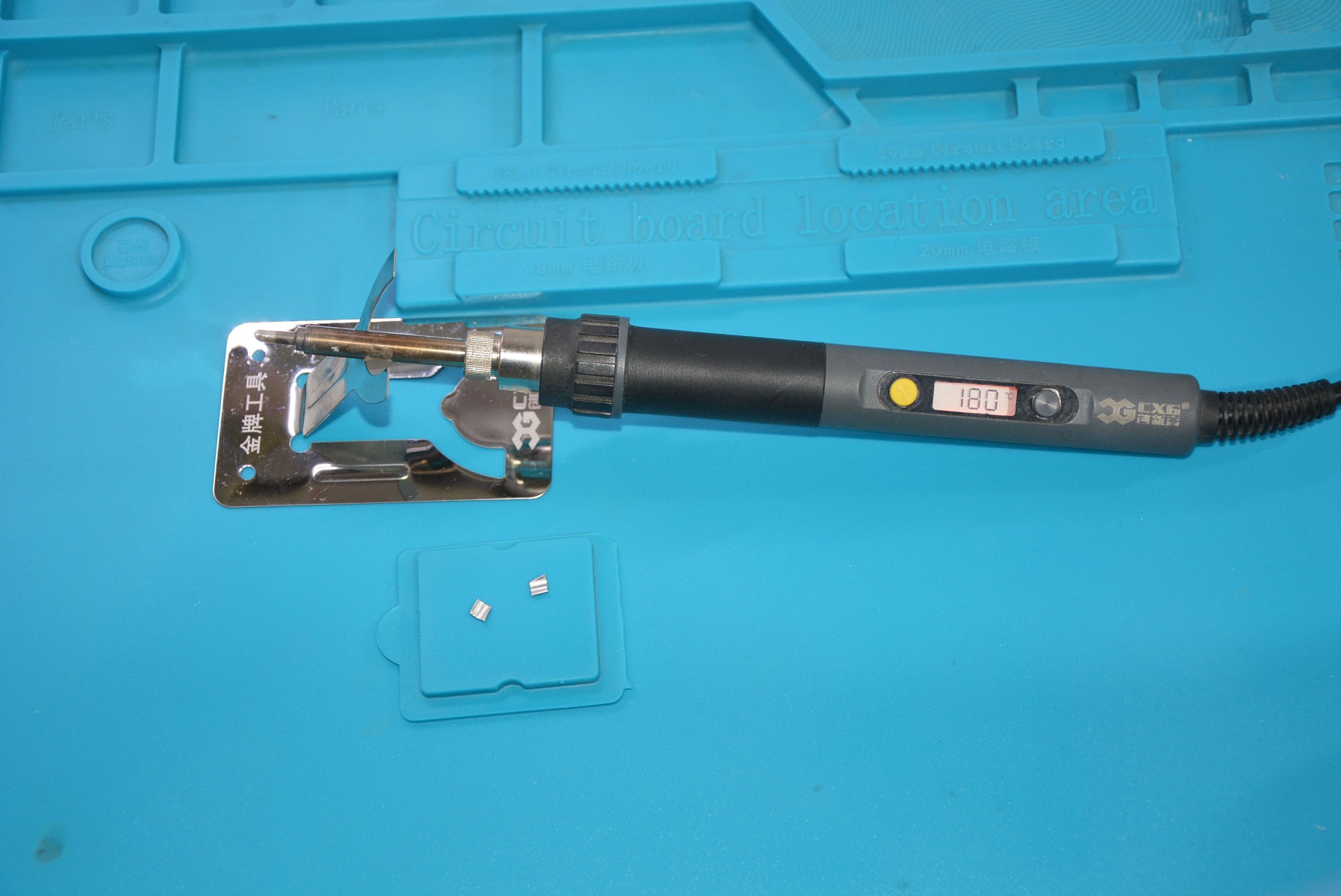

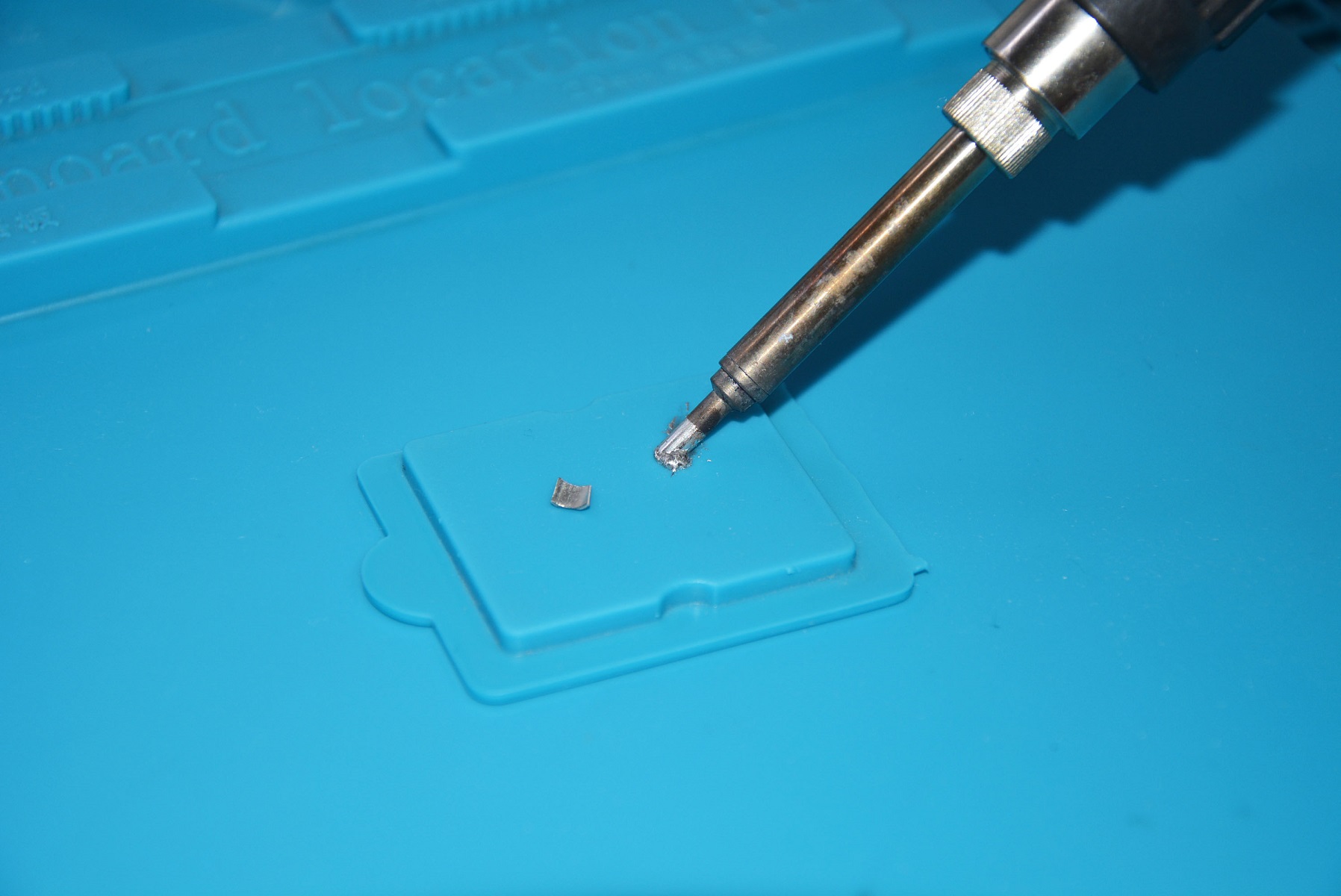

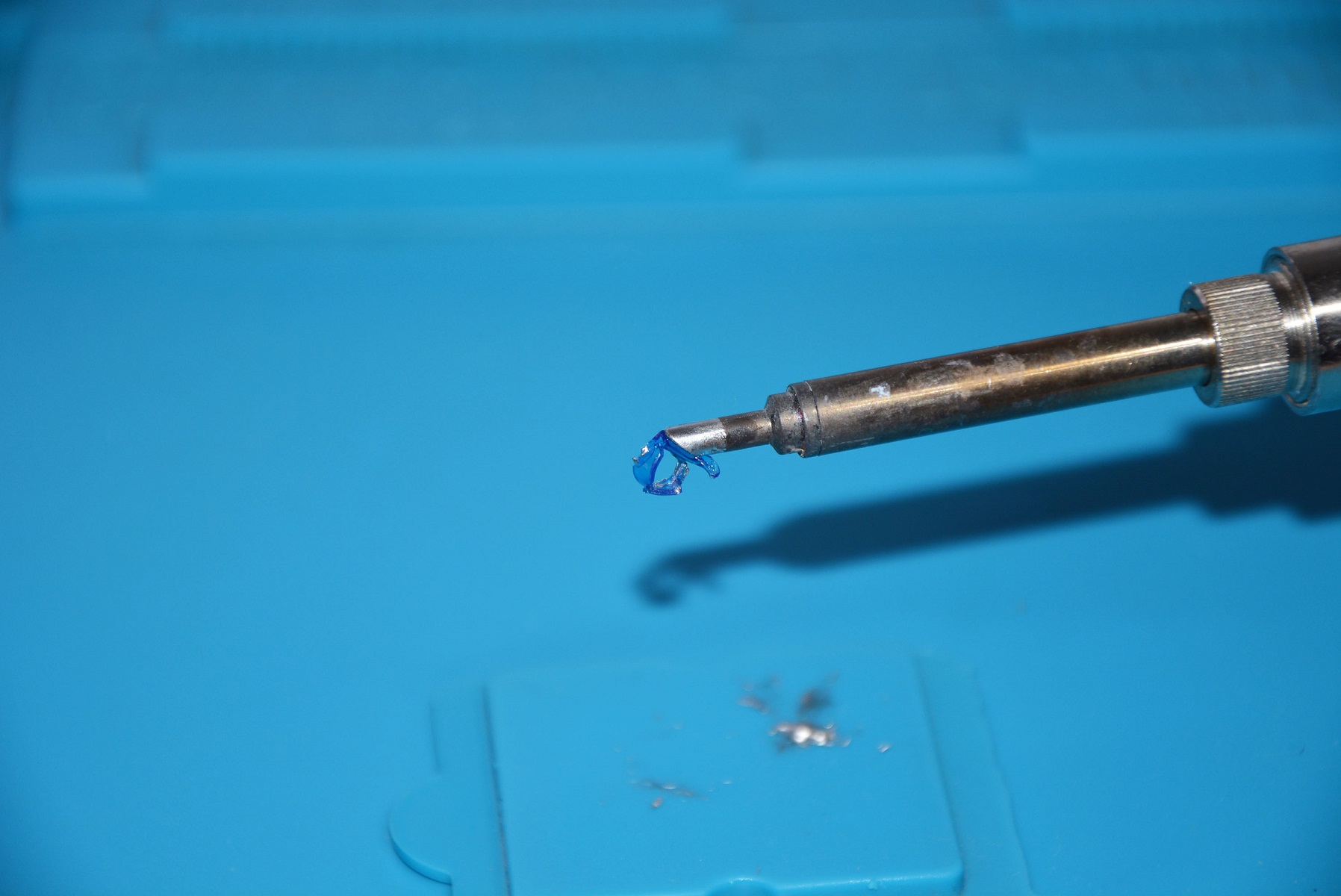

Посмотрим ближе на кольца. Если по поводу клеевых у меня сомнений не было (ну, клей и клей), то относительно кольца из припоя вопрос был – как насчет флюса? Хоть внутри припоя, хоть на внутренней поверхности. Его тут нет. А пайка без флюса так и называется – «сухая пайка», т.е. не надежно, не прочно и т.д.

В описании указано, что трубки начинают усаживаться при минимальной температуре 80 градусов Цельсия, а припой плавиться при 136. Как бы понятно, что для прогрева трубки, клея, припоя и проводов нужна температура повыше. Попробовал припой при 180 – плавится легко. А вот клей оказался тугоплавким. При 180-ти градусах лишь коробится и прилипает к жалу. Хотя, наверное, это и правильно – он должен обволакивать, а не вытекать. Само по себе это конечно ни на что не влияет, но просто факты. Для нормального соединения нужно разогревать сильнее.

Еще один важный параметр для термоусадочных трубок – это коэффициент усадки. Здесь он указан как 2:1. По факту приблизительно так и есть. Синяя трубка при начальном диаметре 6,4 мм уселась до 3,7, т.е. 1,73:1, не утратив эластичности.

Практические испытания проводил на проводах витой пары, тонком монтажном многожильном, проводах сечением 1,5 мм2, 2,5 мм2 и 4 мм2.

По рекомендуемой технологии следует снять изоляцию с провода на ширину кольца припоя, соединить провода внутри трубки либо в стык, либо внахлест и прогреть. Решил отступить от этого требования и сняв изоляции больше, скрутил провода.

С проводом сечением 2,5 мм2 такое сделать уже сложно и тут сделал по технологии.

По мере увеличения площади сечения проводов увеличивал температуру воздуха фена. Начинал с 300 градусов для тонких и заканчивал на 450 для 1,5 и 2,5 мм2. На фото ниже нечетные сверху паялись как есть – без флюса, четные с флюсом RMA18.

Честно говоря, ожидал большего. Результат так себе. И если на калибрах до 1,5 мм2 припой более-менее пропитывает провода, то на 2,5 мм2 он вообще практически не растекается. Грел долго, температуру выше 400 градусов не поднимал так, как начинает уже портиться сама трубка.

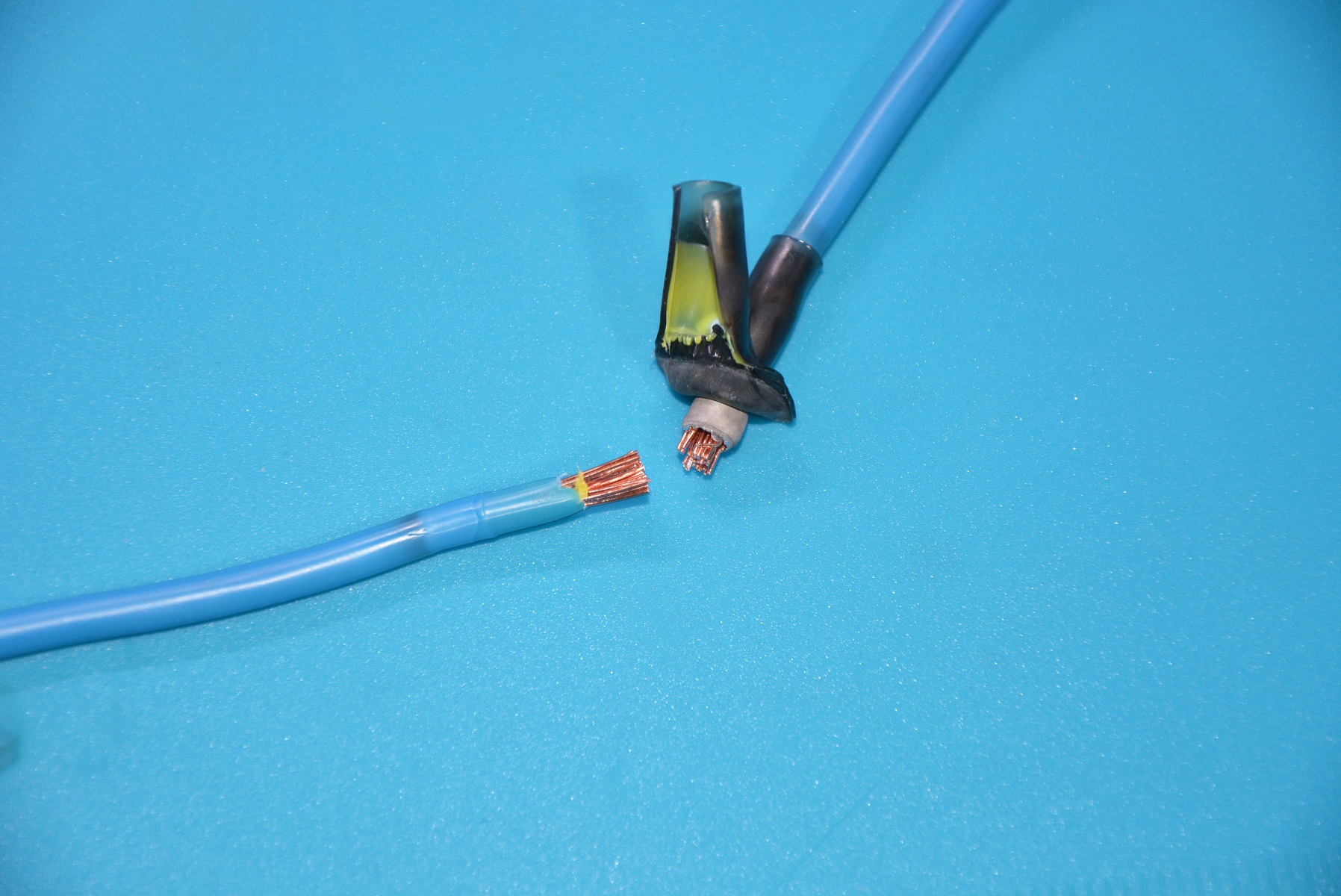

Далее попробовал соединить провод сечением 4 мм2 встык без флюса и внахлест с флюсом. Результат даже внешне едва ли лучше.

Трубки по идее задуманы для соединения проводов без особых хлопот. Вроде и зажигалка должна помочь же, но на деле все не так. Чуть перегрел – лопнула термоусадка, недогрел – не спаял.

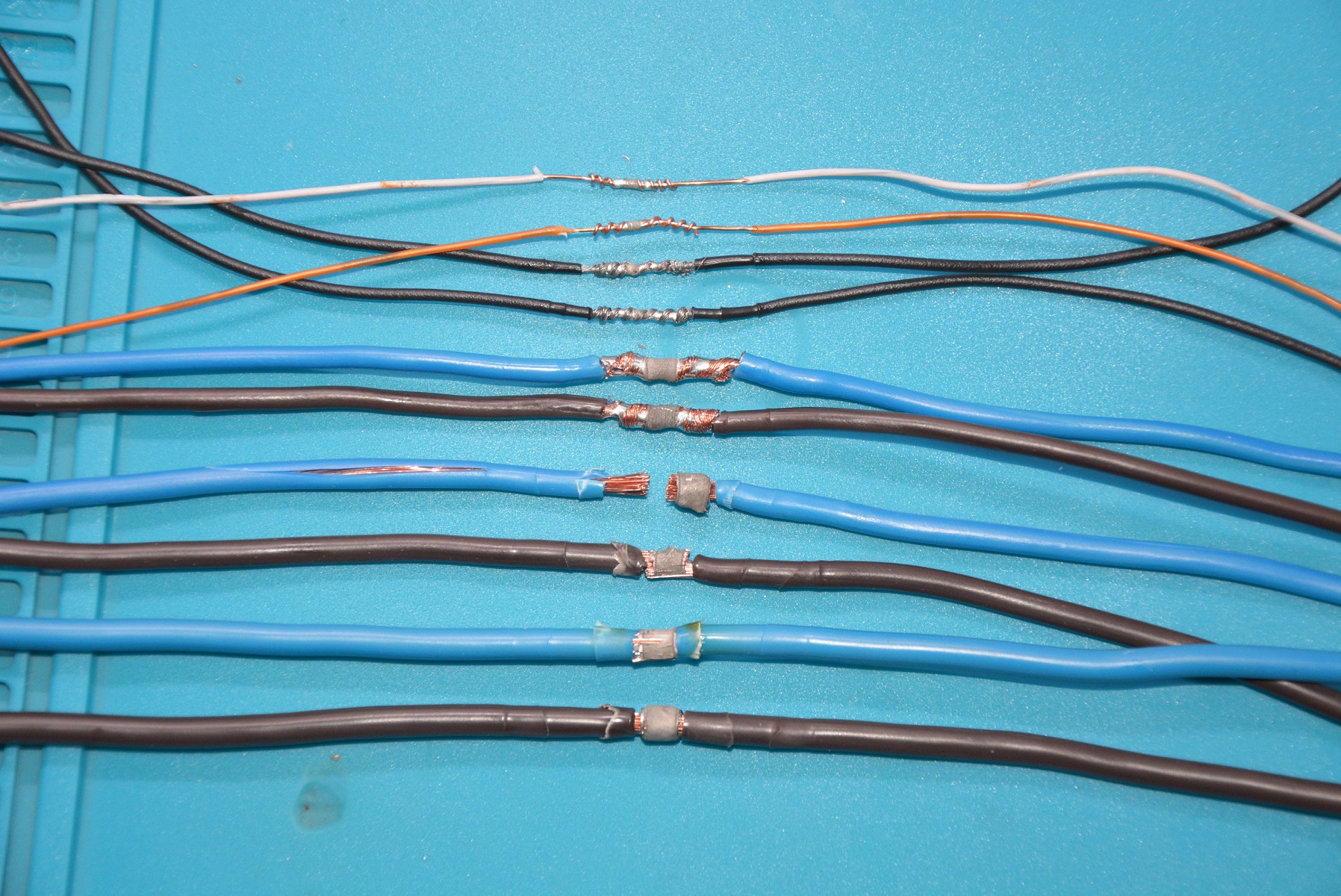

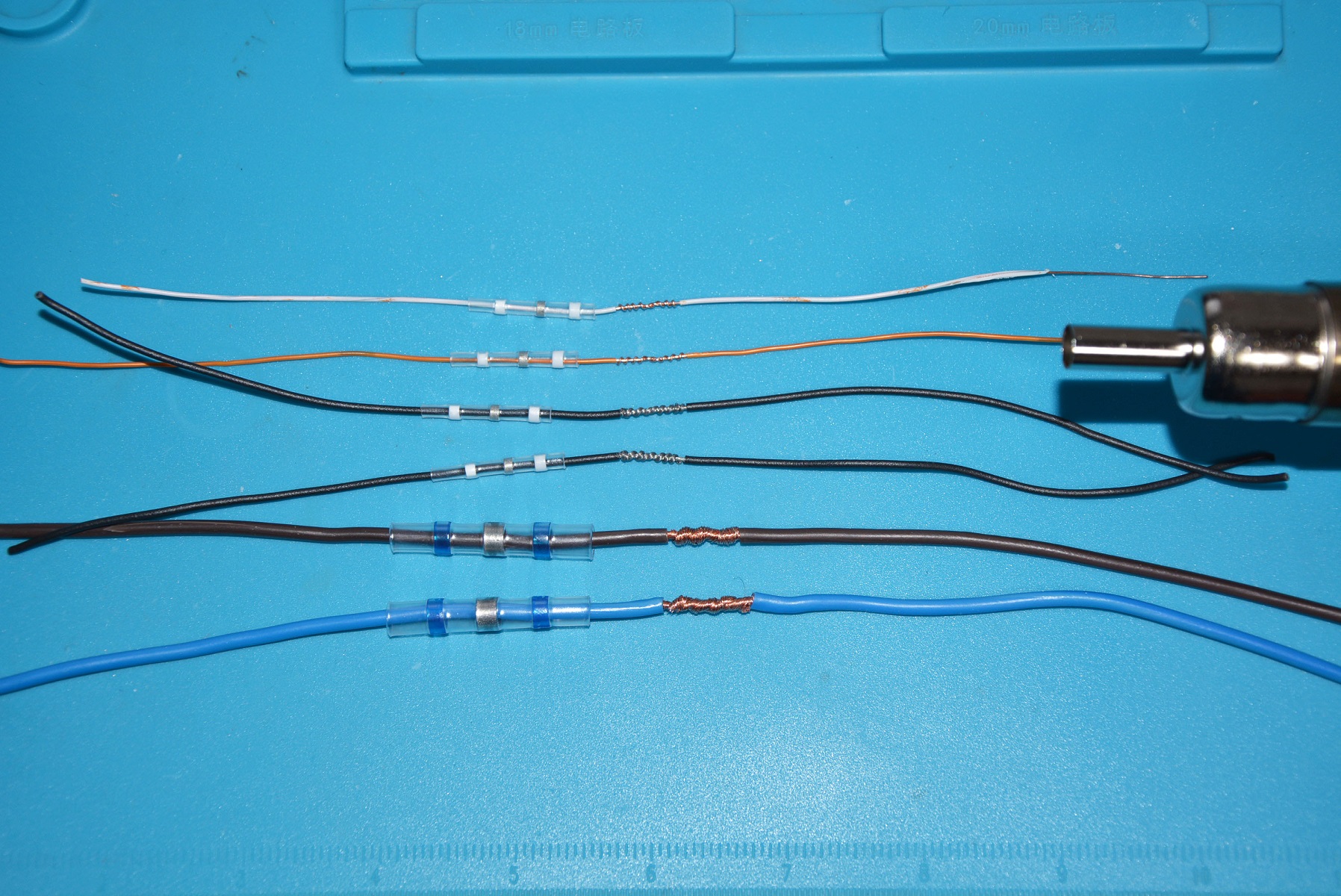

И групповое фото результатов без термоусадки.

С натяжкой более-менее удачным я бы назвал результат с проводами до 1,5 мм2. Во-первых, скручивание проводов само по себе надежнее, чем соединение встык. Ну, и плюс припой все же фиксирует.

Соединение же проводов большого сечения, рассчитанных на большие токи предлагаемым способов вообще считаю диверсией и угрозой народному хозяйству). Учитывая большую теплоемкость таких проводов и невозможность слишком сильно увеличивать температуру и время нагрева (портится термоусадка), использовать такой способ соединения для проводов с большой токовой нагрузкой просто опасно – надежного соединения нет.

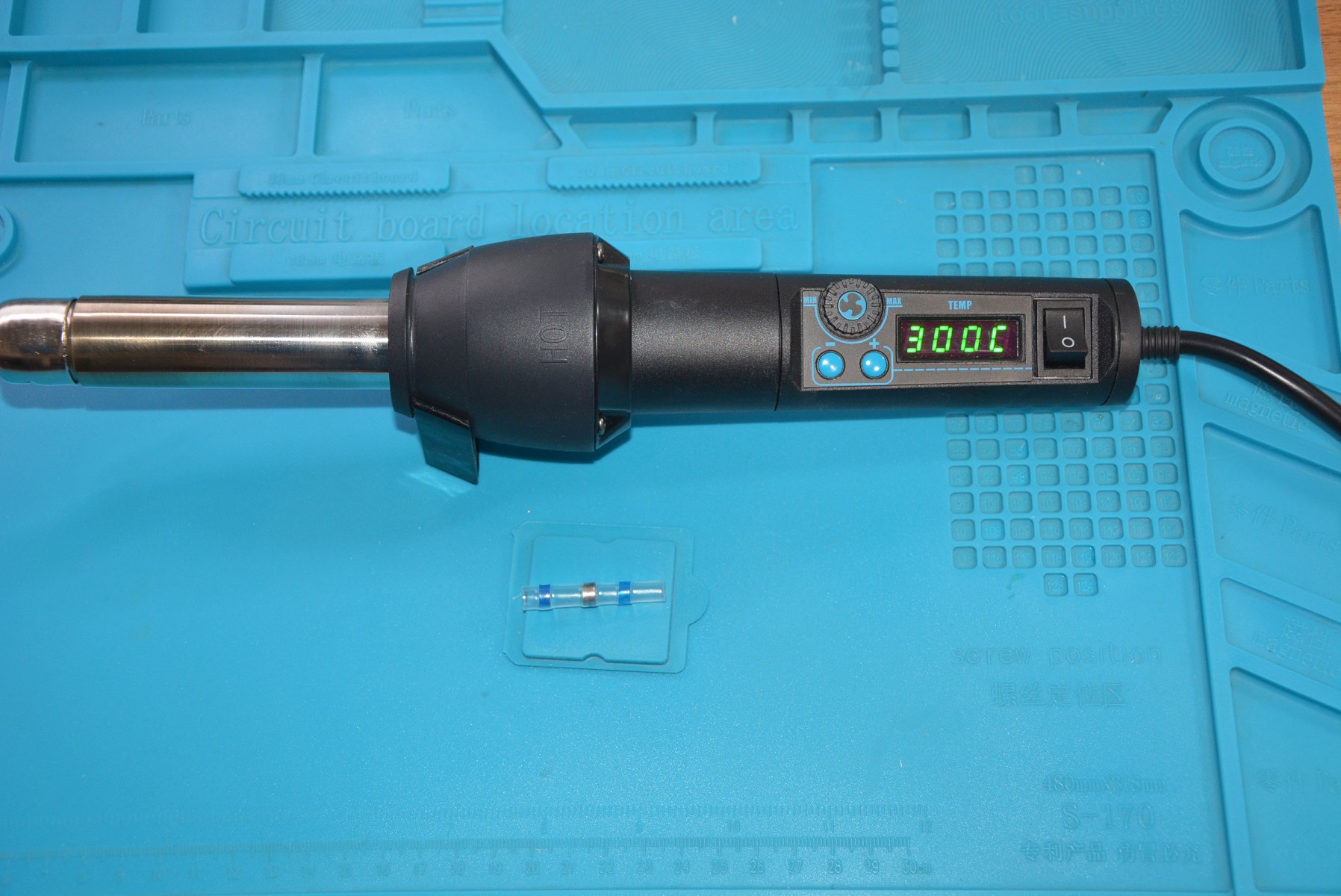

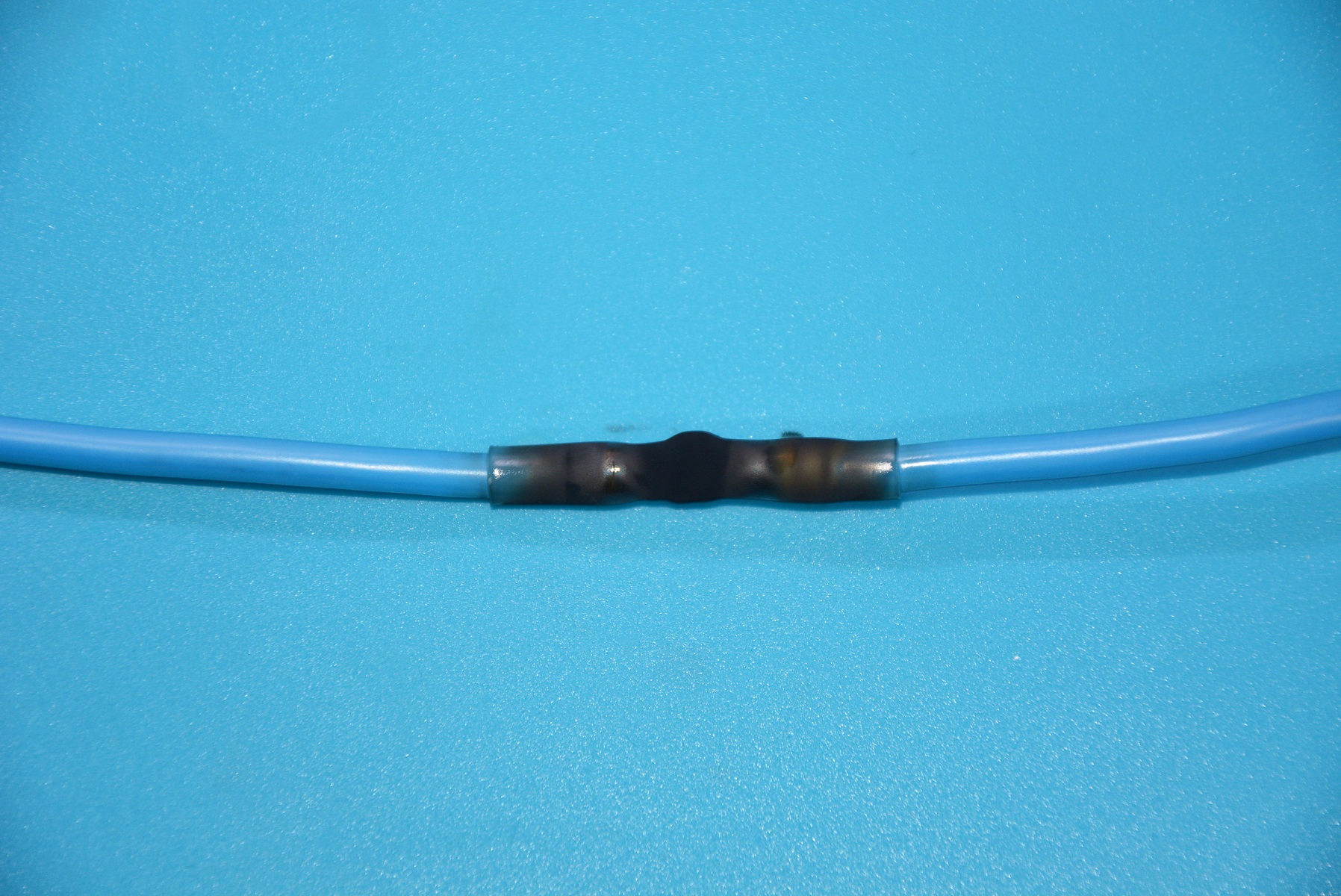

Максимум мой фен разогревает воздух до 480 градусов. На такой температуре плавление припоя и пропитка проводов идут лучше. В большинстве случаев получается прочное на разрыв соединение, но начинает портиться трубка термоусадки, а ведь нужна надежная изоляция.

В финале после долгих экспериментов я остался в весьма растрепанных чувствах. Задумка вроде, как и хорошая, и красивая. Предполагает быстрый способ соединения проводов с одновременной пайкой, герметизацией и изоляцией. Однако на деле подходит лишь для проводов с маленькой площадью сечения, где токи небольшие. И то как времянка, и по-быстрому. Для проводов под серьезную нагрузку я бы рекомендовал воздержаться.

Что такое термоусадочная трубка и как ею пользоваться

Главное требование, предъявляемое к электропроводке, — безопасность. Перегрев проводов способен привести к нарушению контактов и даже возгоранию. В особенности уязвимы участки соединения проводников. Избежать аварийных ситуаций позволяет изолирование проводов. Одним из способов изоляции является термоусадка для проводов.

Общая информация и сферы применения

Термоусаживаемая трубка представляет собой пластиковую конструкцию, применяемую для изоляции электрических соединений. Термоусадку используют для восстановления поврежденного изоляционного слоя кабелей, а также предотвращения их механических повреждений в будущем.

Трубки производят из нейлона или полиолефинов, то есть термополимеров, изменяющих размеры вследствие нагревания. Полимер нагревается с помощью горячей воды, воздуха или под открытым пламенем.

Термоусадка выступает в качестве обжимного элемента конструкции. В связи с особенностью технологии, между натянутой изоляцией и неровностями обжимаемого объекта возникают каналы, делающие соединения недостаточно герметичными. Чтобы достичь качественного изолирования, используют трубки с клеем. Во время нагревания клей, переходя в жидкое состояние, нивелирует все неровности.

Для термоусадочных трубок характерен более высокий показатель поперечного коэффициента сжатия в сравнении с продольным коэффициентом. В результате диаметр трубки может сокращаться в несколько раз, а длина — только на 20 %. Качественные термоусадки сокращаются в длину еще меньше — не более чем на 10 %.

Вследствие температурного воздействия увеличивается только нагреваемая часть трубки. Другой ее конец сохраняет изначальные размеры. При уменьшении диаметра термоусадки толщина ее стенок пропорционально возрастает, что и придает изделию изолирующие качества.

Термоусадочные трубки помогают добиться выполнения следующих задач:

1. Создают надежный изолирующий слой, защищающий от ударов током.
2. Защищают соединения от механических повреждений.
3. Термотрубки используют в качестве кембриков (при распайке соединителей), что позволяет маркировать кабели и провода.
4. Термоизоляция предотвращает развитие коррозии.
5. Выступают в качестве барьера между соединениями и агрессивными средами.
6. В автомобилестроении термоусадки применяют для защиты тормозных шлангов и топливных путей.

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

1. Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
2. Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
3. Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
4. Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
5. Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
6. Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

1. Способ установки. В соответствии с этим показателем трубки подразделяют на клеевые и бесклеевые. Первые содержат слой клея, выступающего в качестве герметика, и после усадки сокращаются в диаметре примерно втрое.
2. Толщина стенок. Этот показатель определяется материалом, использованным для производства трубки. Термоусадки с толстыми стенками предлагаются без клеевой обработки. Их просто использовать, и они доступны по цене. Также производятся тонкостенные трубки и изделия со стенками средней толщины.
3. Диаметр. Показатель диаметра (определяется ГОСТом) должен соответствовать аналогичному параметру кабеля. Диаметры могут разниться от 2 до 120 мм.
4. Коэффициент усадки. Он может колебаться в пределах 200–600 %. В результате усадки меняется диаметр изделия, что нужно учитывать при его установке. Пользоваться трубкой будет проще, если обратить внимание на маркировку: она содержит данные о диаметре изделия до и после усадки.

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

• маслостойкость;
• инертность к химическим средам;
• высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
• светостабилизирующие качества (устойчивость к солнечному излучению);
• термостойкость (отсутствие горючести).

По форме термоусадочные трубки бывают круглыми, овальными и сплющенными. Данный параметр никак не сказывается на эксплуатационных качествах термоусадок. Форма трубки влияет лишь на способ ее транспортировки.

Маркировка и размеры

Термоусаживаемые трубки имеют сопроводительную маркировку. Например, маркировка ТУТнг — 3/1 0,4 означает следующее:

• ТУТ — сокращение от «термоусадочная трубка»;
• цифры до и сразу после дроби указывают на диаметр изделия до и после усадки;
• последняя цифра означает толщину стенки трубки;
• нг — негорючий материал.

В качестве примера приведем таблицу размеров термоусадок.

Достоинства и недостатки

К достоинствам относят следующие характеристики:

• универсальность использования;
• простота применения;
• плотность прилегания к поверхности после остывания;
• повышение механической прочности соединения;
• длительный срок эксплуатации.

• одноразовое использование;
• высокая стоимость по сравнению с обычной изоляционной лентой.

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Обратите внимание! Выбор инструмента особенно важен, поскольку для разных марок термоусадок разница в рабочей температуре может составлять более сотни градусов.

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Выбор термоусадки

При выборе термоусадочной трубки существенными считаются такие параметры:

• изначальный диаметр и эта же характеристика после усадки;
• разновидность материала, его устойчивость к воздействию химических сред, а также горючесть;
• усадочный коэффициент;
• толщина стенки;
• наличие или отсутствие клеящего слоя;
• цвет термоусадки или прозрачное исполнение.

Особое внимание рекомендуется обращать на возможность взаимодействия термоусадки с горюче-смазочными материалами. Если такой контакт планируется, изделие должно быть масло- и бензостойким.

Изоляция высоковольтных кабелей должна осуществляться специально приспособленными для этого трубками. Они способны выполнять свои функции при напряжении до 1000 В.

При выборе диаметра термоусадки следует исходить из принципа «10.20». Данное правило означает, что минимум усадки не должен быть меньше 10 % от изначального диаметра, а максимум — не более 20 %. Пример исполнения данного правила показан на рисунке ниже.

Обратите внимание! Термоусадочная трубка дает продольную усадку.

Предложения на рынке

В продаже представлено большое разнообразие термоусадочных трубок для любых потребностей. Приобрести термоусадку можно в магазинах светотехнических и электротехнических товаров, у специализированных дистрибьюторов, в интернет-магазинах, а также в электроснабжающих организациях. Трубки предлагают в бухтах, роллах или боксах. Измеряется данный товар в погонных метрах.

В таблице приведены цены на отдельные типоразмеры термоусадок в интернет-магазинах по состоянию на первую половину 2018 года.

Термоусадочные трубки — оптимальный вариант защиты электрических соединений. Они незаменимы, когда нужно обеспечить особую надежность и безопасность изоляции.
