Как сделать потолок в доме из газобетона

Потолок в доме из газобетона

Плиты перекрытий являются частым выбором для домов из газобетона. ЖБ-плиты обладают следующими преимуществами и недостатками:

Невысокая стоимость.
Хорошая несущая способность (от 400 до 800 кг/м2).
Высокая скорость монтажа самих плит.
Хорошая звукоизоляция перекрытия.
Длина плиты до 9 метров.
Для монтажа требуется нанимать кран.
Необходимо строить армопояс по периметру стен.

Требования к перекрытию для дома из газобетона

Дом из газобетона строят не выше трех этажей, так как ячеистая структура блоков обладает меньшей прочностью на сжатие в сравнении с обычным бетоном. Перекрытие в таких постройках должно быть подобрано с учетом:

собственной тяжести и этажных стен, или расчетов по нагрузке веса;
прочности и оптимальной жесткости;
достаточной степени звукоизоляции;

Верхний срез несущих стен должен быть строго горизонтальным, при выявлении дефекта устранение возможно стиранием блоков из газобетона для выравнивания.

Виды перекрытий для газобетона

монолитные;
железобетонные плиты;
газобетонные плиты;
деревянные или металлические балки.

Совет прораба :
Любые перекрытия можно класть только на армирующий пояс!

Плитные перекрытия

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

быстрый монтаж;
хорошая шумо- и теплоизоляция;
высокая несущая способность;
доступная стоимость.

Монолитные перекрытия

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

Пример деревянного перекрытия в доме из газоблоков

Какие перекрытия лучше для домов из газобетона

Совет прораба :
В домах из газоблоков можно делать любые перекрытия при условии точного расчета нагрузки на стены. Проще всего сделать перекрытия деревянными или из газобетонных плит, ведь нагрузка от них на стены ниже, чем от прочих материалов и к тому же эти варианты самые дешевые.

Обычно считается, что внутренние перегородки не являются несущими, поэтому их делают чуть ниже, чем несущие стены, чтобы перекрытия не них не опирались. Перегородки из газобетона обычно делают на 2 сантиметра ниже перекрытий, чтобы перекрытие не давило на них, ведь от такой нагрузки на перегородках могут появиться трещины.

Разновидностью перекрытий можно считать оконные и дверные перемычки из газобетона — их используют с расчетной нагрузкой по проекту. Если толщина стен превышает 500 мм, можно использовать сборные перемычки. Длина перемычки должна быть больше ширины проема на 100 мм в каждую сторону.

Технология устройства деревянных перекрытий

Монтаж деревянных балок

Монтаж балок нужно начинать по более короткой стороне помещения. Шаг балок зависит от их сечения. Лучше брать балки большего сечения с более редким шагом установки.

Если в доме есть камин, то укладку деревянных балок нужно начинать на расстоянии 5 сантиметров от каминной трубы. Пространство вокруг трубы в последствии нужно заделать асбестом.

Стандартная длина деревянных балок — 6 метров. Они должны заходить в стену не менее, чем на 150 мм с обеих сторон. При длине пролета в 5,5 метров оптимальное сечение балок —150х200 мм, с шагом 1000 мм.

Монтировать деревянные балки можно в специально выполненные в верхнем ряду блоков проемы.

Балки изолируются двумя слоями рубероида.

Устройство деревянных балок перекрытия. Устройство деревянных балок перекрытия.

Для большей надежности и защиты от горизонтального смещения в стене устанавливаются вертикальные штыри. Деревянная балка, через просверленное отверстие одевается на штырь и закрепляется гайкой. Между стеной и балкой должен быть зазор, не менее 30 мм.

От правильного монтажа несущих балок зависит надежность и срок службы всего перекрытия.

Устройство пароизоляции

Пароизоляционный материал крепиться снизу к балкам или сверху по подшивке строительным степлером или гвоздями с широкими шляпками, с шагом 25-30 см. Он укладывается без пропусков и разрывов, с нахлестом в 10-15 сантиметров. Все стыки проклеиваются строительным скотчем.

Этот материал предназначен для предохранения конструктивных элементов потолка и утеплителя от влаги и образования плесени и грибка. Так же он способствует сохранению тепла в помещениях.

Самым современным и эффективным пароизоляционным материалом для жилых помещений является мембранная пленка, выполненная из микроперфорированной ткани, полипропиленовых и полимерных слоев. При больших перепадах температуры и в районах, где температура опускается ниже минус 30ᴼС, в цокольных и чердачных перекрытиях пароизоляция укладывается снизу и сверху утеплителя. Самым современным и эффективным пароизоляционным материалом для жилых помещений является мембранная пленка, выполненная из микроперфорированной ткани, полипропиленовых и полимерных слоев. При больших перепадах температуры и в районах, где температура опускается ниже минус 30ᴼС, в цокольных и чердачных перекрытиях пароизоляция укладывается снизу и сверху утеплителя.

Важно правильно уложить пароизоляционную пленку: она должна располагаться гладкой или маркированной стороной к утеплителю. В противном случае водяной пар будет оседать внутри теплоизоляции, что приведет к разрушению материала.

Подшивка потолка деревянной вагонкой.

Подшивка потолка

Для деревянных перекрытий самым надежным материалом будет доска из хвойных пород дерева. Если подшить потолки хорошо обработанной вагонкой, не потребуется дополнительная чистовая отделка.

Можно использовать плиты ДВП, ДСП, но они имеют свойства накапливать влагу и в последствии могут растрескаться, расслоится или провиснуть.

Утепление

Поверх утеплителя в межэтажных или чердачных перекрытиях можно уложить слой звукоизоляции.

Утепление перекрытий по пароизоляции.

Черновой пол

Сверху по балкам укладываются лаги с шагом 500 мм. К лагам крепится половая рейка, плиты ОСП или ДВП.

Лучше отдать предпочтение деревянному полу из половой рейки, через зазоры в которой будет осуществляться циркуляция воздуха, что предохранит конструкцию от плесени и грибка.

Все деревянные элементы необходимо тщательно обработать антисептическими, противогрибковыми и огнезащитными составами. Концы балок, соприкасающихся со стенами из газобетона следует обработать горячим битумом.

Газобетонные плиты перекрытия

Если рассматривать газобетонное перекрытие как потолок от холодного чердака, то это слишком дорого, дешевле сделать из деревянных балок, утепленных минеральной ватой.

Достоинства и недостатки:

Высокая скорость монтажа.
Легкость плит.
Отличная теплоизоляция.
Можно обойтись без армопояса, хотя он желателен.
Средняя несущая способность (до 600 кг/м2).
Длина плит до 6,4 метров.
Высокая стоимость.
Требуется нанимать кран.

Разновидности перекрытий

От способа выполнения и конструкционного материала зависит выбранное перекрытие. Наибольшее применение получили следующие модификации:

плитная;
сборно-монолитная;
монолитная;

Другие виды перекрытия: кессонное, кирпичное, шатровое, – конструктивно сложные и дорогие, в строительстве малоэтажных домов из газоблоков не применяются.

Плитное перекрытие

Монтаж плит перекрытия.

Сборка перекрытия первого этажа производится на объекте строительства из железобетонных плит или из газобетона. Определяет выбор между ними принципиальное различие по весу. Такое возведение по срокам является самым быстрым и не связано с сейсмической активностью региона. Количество плит зависит от величин объекта и типовых размеров, заданных на заводском производстве. Главное, чтобы пролет между стенами был меньше перекрытия на 30 см для опорной установки по 15 см с каждой стороны и соответствовал нормативам по максимальному расстоянию:

6 метров – гладким плитам;
9 метров – с ребристым верхом.

Плиты укладываются строго по несущим стенам первого этажа одного уровня. Возведение внутренних перегородок производится позже. Перед установкой перекрытия на верхний ряд блоков из газобетона надстраивается распределительная кирпичная подушка толщиной в один кирпич. После закрепления прочности на слой цементного раствора с помощью крана заносятся плиты.

Преимущества и недостатки перекрытия из газабетона

Преимущества перекрытия из газобетона или железобетонными плитами:

быстрый монтаж в сжатые сроки;
долговечность и надежность;
высокая несущая способность, от 600 до 800 кг/кв.м;
отличная тепло- и шумоизоляция за счет внутренних пустот;
заводское изготовление отличается качественной обработкой материалов;
доступная цена.

К недостаткам относят:

необходимость специальной подъемной техники;
наличие подъездных путей к дому из газоблоков для размещения габаритных плит;
ограничение выбора плит по размерам;
ограничения в применении при криволинейности несущих стен;

Для сцепления плит применяют песчано-цементный раствор или закладывают минеральную вату, укрепляющие теплоизоляцию дома из газобетона.

Сборно-монолитное перекрытие

Технология не требует особой техники по причине конструкции, допускающей не самые тяжелые элементы для перекрытия первого этажа.

Процесс монтажа состоит в первоначальном размещении балок на расстоянии 60-80 см. Между ними на нижние полки балок помещаются керамзито- или полистиролбетонные блоки. Образуется опалубка, на которую сверху помещается арматурная сетка. Конструкция заливается бетоном и требует времени для полного высыхания.

Утепление производится с помощью керамзита, пенополистирола, базальтовой ваты высокой плотности или другими теплоизоляционными материалами.

Плюсы и минусы конструкции

Преимущества конструкции проявляются:

в проведении монтажа без спецтехники;
отличных звуко- и пароизоляции;

Монолитное перекрытие

Подготовка к заливке гладкой монолитной плиты перекрытия.

Такая модификация готовится на площадке под строительство дома. Процесс достаточно сложный и трудоемкий, но незаменимый при нестандартных формах здания. Ровная поверхность в итоге и отсутствие работ по заделке швов привлекает к выбору этого типа перекрытия.

В начале процесса требуется установка опалубки под формирование монолитной плиты. Исходя из финансовых возможностей и наличия времени, можно купить готовую инвентарную опалубку или сделать ее самим из листовых материалов или досок на месте монтажа.

Бетон для заливки перекрытия готовится по классической схеме: на три доли песка одна цемента. Добавление щебня или гравия по усмотрению. Первый слой бетона не должен превышать одну треть перекрытия, на него размещается арматурный каркас. Затем по принципу пирога делается вторая заливка и укладка арматурной сетки. После третьей заливки бетона общая толщина перекрытия составляет 15-20 см. Бетон для заливки перекрытия готовится по классической схеме: на три доли песка одна цемента. Добавление щебня или гравия по усмотрению. Первый слой бетона не должен превышать одну треть перекрытия, на него размещается арматурный каркас. Затем по принципу пирога делается вторая заливка и укладка арматурной сетки. После третьей заливки бетона общая толщина перекрытия составляет 15-20 см.

Увеличение толщины слоя существенно влияет на общий вес конструкции. Для дома из газобетонных блоков это значимые параметры. Когда бетон достигнет примерно 80% прочности, это происходит на 3-4 сутки, опалубку можно демонтировать.

Для уменьшения толщины перекрытия и общего конструктивного веса изготавливают ребристую монолитную плиту, включающую в себя балки и тонкие бетонные слои. Давление в этом случае перераспределяется не на стены из газобетона, а на балки.

Формирование ребристой монолитной плиты.

Требуется значительно больше времени на устройство опалубки с нижними листами профильного металла, которые станут армирующей основой. Такой вариант незаменим в помещениях с большими пролетами между несущими стенами до 9 м.

Плюсы и минусы монолитного перекрытия

большая несущая способность;
варианты нестандартных конфигураций с геометрическими сложностями;
применение в случае значительных пролетов между стенами свыше 6 м.

большие временные затраты на набор прочностных характеристик бетона;
обязательный расчет нагрузок на сооружение;
высокая цена перекрытия;
применение техники: миксеры и бетононасосы;
обширная подготовительная работа;
строгое соблюдение технологии приготовления раствора;
ограничение работ в зависимости от температурного режима.

Перекрытия из балок

Перекрытия в доме из газоблоков могут быть выполнены с применением металлических или деревянных балок.

Деревянные перекрытия в доме из газобетона.

Стены зданий из ячеистых бетонов способны не только выдерживать собственный вес, но нести эксплуатационную и полезную нагрузку от перекрытий и крыши, если соответствующие параметры были заложены в проект, соответственно, использовались блоки с необходимой несущей способностью.

Выбор материала для перекрытий дома из газобетона не отличается от всех иных типов стен из искусственного камня. Изготовление такой конструкции из дерева — логичное, распространённое решение.

Как это работает

Деревянное перекрытие состоит из балок, опирающихся концами на несущие стены здания, элементов заполнения и обшивки. Балки являются силовой основой конструкции, воспринимающие нагрузки и передающие их через зоны опирания на стену. Таким образом, прогон имеет три проблемных сечения, это две точки опирания и середина элемента.

Расчётная таблица для межэтажных перекрытий.

Узлы опирания работают на смятие, и прочность древесины будет достаточной для передачи нагрузок. Проблемой является обеспечение стабильности характеристик древесины в узле в течение периода эксплуатации. То есть, собственно конструкция узла опирания и мероприятия по защите древесины.

Расчётная таблица для пролётов с малой нагрузкой.

Среднее сечение балки работает на изгиб под воздействием нагрузок, собираемых со всей площади, относящихся к конкретному элементу. Верхняя часть сечения сжимается, а нижняя растягивается. В перегруженной и неправильно рассчитанной балке, усилия растяжения в нижнем сечении могут оказаться выше прочности материала, что вызовет разрушение балки.

Опасностью является и потеря устойчивости элемента под воздействием сжимающих нагрузок верхнего сечения. Балка может выйти из своего положения и изогнуться в горизонтальной плоскости. Эти ужасы относятся к деревянным балкам перекрытия любых зданий, не только со стенами из газобетона, но знать о них нужно чтобы понимать причину и необходимость тех или иных строительных требований.

Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Конструктивный узел опирания деревянной балки на газобетон.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Конструкция деревянного перекрытия в доме из газобетона

Деревянное перекрытие в доме из газобетона рассчитывается и строится абсолютно так же, как любое другое. Строительная высота балки зависит от:

шага балки;
толщины балки;
величины нагрузки;
типа древесины.

Балка не должна быть менее 150 миллиметров высотой и 50 миллиметров шириной. Традиционно, для пролёта в 4-5 метров, используют балку 180 на 100 или 200 на 75 с шагом в 600 миллиметров между осями. Такое сечение обеспечит безопасную эксплуатацию, но может оказаться недостаточным при больших нагрузках, способных вызывать избыточный прогиб. Или наоборот, сечения или шаг прогонов окажутся чрезмерными, материал использован нерационально. Лучше при выборе размеров, посоветоваться с проектировщиками или оплатить работы по расчёту конструкции.

Виды деревянных перекрытий.

Можно порекомендовать традиционный способ утепления перекрытия по настилу, уложенному перпендикулярно между балками на черепные бруски. В этом случае, несущие прогоны распираются настилом в нижнем сечении, создавая дополнительный жёсткий диск, снижающий их подвижность. Такой способ позволял использовать опилки или костру для утепления, что можно делать даже сегодня, но лучше воспользоваться мягкой каменной ватой. По настилу можно уложить пароизоляцию, хотя очевидного смысла в этом нет.

Поверх балок нашиваются лаги для дощатого пола или листы ориентированной стружечной плиты при использовании ламината, паркета или щитового покрытия.

Изолирование и защита балок

Балки выбирают из отборной древесины, не ниже первого сорта без крупных сучков или ослабленных зон. Влажность материала должна быть на уровне 15 процентов или ниже. Перед монтажом деревянные элементы пропитывают антисептиками, обрабатывают антипиринами, снижающими вероятность возгорания.

Конструкция узла опирания деревянной балки.

Наибольший риск представляет зона контакта дерева и каменного материала или металла. Разница теплотехнических параметров вызывает конденсацию влаги, приводящую к гниению. Поэтому совершенно исключён прямой контакт, опирание, примыкание балок к чему-либо без соответствующей прокладки гидроизолирующего материала, например, рубероида, толи или их синтетических аналогов. Вокруг опорной части балки оставляется зазор в два-три сантиметра до любых иных конструкций. Его можно заполнить мягкой минеральной ватой.

При работе старайтесь меньше ослаблять сечение балки, особенно нижнее. При необходимости используйте тонкие и длинные гвозди, не раскалывающие слои дерева. Желательно предварительно засверлить отверстия и применять по возможности шурупы.

Выводы и рекомендации по устройству деревянного перекрытия

Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла. Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки. В качестве неё можно использовать армированный пояс.

Возводим деревянные перекрытия в доме из газобетона

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

Перекрытия: какие бывают и чем отличаются

Железобетонные перекрытия: плюсы и минусы

Для домов из газобетона есть два наиболее подходящих типа перекрытий — железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно — практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

Как сделать потолок в доме из газобетона

Устройство деревянных перекрытий в доме из газобетонных блоков

Если строительство дома ведется из газобетона, наилучшим перекрытием для него является деревянное. Это наиболее экономичный вариант, который может изготавливаться своими руками.

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Доски для перекрытия и пола.
Деревянные лаги.
Бруски деревянные 5х5 см.
Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
Утеплитель типа минеральной ваты.
Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
Балки крепятся анкерными пластинами к армопоясу.
Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Как сделать потолок в доме из газобетона

Устройство деревянных перекрытий в доме из газобетонных блоков

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Доски для перекрытия и пола.
Деревянные лаги.
Бруски деревянные 5х5 см.
Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
Утеплитель типа минеральной ваты.
Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
Цемент и песок для создания армопояса.

Изготовление армопояса

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
Балки крепятся анкерными пластинами к армопоясу.
Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Устройство чердачного перекрытия

Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому. При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

Как сделать деревянные перекрытия в доме из газобетона между этажами: гидроизоляция, установка, опирание балок

Деревянные перекрытия в доме из газобетона являются энергоэффективным, экологичным, легким, блюджетным, прочным, простым в монтажных работах строительным материалом. Балки подразделяются в зависимости от назначения на межэтажные, для чердаков и цоколей. Балки-перекрытия изготавливаются из цельного, клееного бруса, древесины со специальной обработкой.

Преимущества деревянных перекрытий

Преимущества использования балки при строительстве зданий из газобетонных блоков:

Невысокая стоимость материалов в сравнении с железобетонными конструкциями позволяет снизить затраты на возведение зданий.
Небольшой вес строительных элементов снижает нагрузки на несущие стеновые панели и кровлю, предотвращает вероятность их деформации.
Простой монтаж элементов, легкость в фиксации на саморезы, скобы и т.д. Не потребуется использовать специальную технику для работ.
Древесина легко обрабатывается, балкам можно придавать разную конфигурацию под архитектурный проект. Элементы могут использоваться в зданиях с эркерами.
Монтажные работы выполняются в разные времена года, в том числе при минусовой температуре.

Однако требуется учитывать необходимость во влагостойкой и антисептической обработке с помощью специальных пропиток. Нанесение составов предотвращает появление плесени на древесине.

Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
Шумоизоляционный слой, выполненный на дощатом настиле.
Зафиксированные гвоздями или саморезами поперечные лаги.
Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов :

из цельной древесины;
двутавровое;
из клееного бруса.

Из цельного бруса

Конструкции из цельной древесины производятся в процессе распиливания цельного бревна на специальных станках. Затем элементы подсушиваются без специальной термической обработки. На следующем этапе выполняется обработка материалов антисептическими составами и калибровка по заданному размеру.

В завершении изделиям придается четкий контур. Из цельных брусьев, отличающихся повышенной прочностью, создаются конструкции. Длина элементов не должна превышать 5 м, поэтому материалы подходят для коттеджей.

Из клееного бруса

Клееные балки проходят многоэтапный процесс изготовления, повышающий прочность изделий на 50-70%. В изготовлении используются кедр, ель, сосна, лиственница.

Преимущества строительного материала:

Балки могут достигать в длину 12 м.
Вес изделий небольшой.
Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
Предусмотрена возможность подготавливать элементы разной толщины.
Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Балки из древесины двутавровые отличаются повышенной прочностью, надежны, экологичны, эстетичны, долговечны. Материалы состоят из нескольких слоев, обработанных специальными пропитками. В элементах не образуются прогибы, трещины, блоки не рассыхаются при эксплуатации, просты в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок шага укладки

Требуемое сечение рассчитывается в соответствии с нагрузками и другими эксплуатационными условиями. На параметр числа балок, их шага расположения, размеров и сечения влияет площадь комнаты и используемые в облицовке потолка материалы.

Особенности монтажа

Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами :

подготовка проекта;
заготовка строительных материалов и инструментов;
монтажные работы;
утепление поверхностей;
гидроизоляция пола второго этажа в газобетонном доме;
финишная отделка.

Определение сечения балки

При расчетах учитывается, что шаг между элементами не должен быть больше 1,2 м, величина пролета ограничена по требованиям безопасности 6 м. Расчет можно сделать самостоятельно либо с помощью калькуляторов, размещенных на строительных порталах.

Технология монтажа

Монтажные работы осуществляются с соблюдением следующей последовательности этапов :

Подготовка проекта.
Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
Торцевую часть элементов срезают под углом 60-70°.
Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.

Послемонтажная отделка

Свободные пространства заполняют утеплителем, прокладывают пароизоляционные материалы. Также выполняется гидроизоляция пола второго этажа в газобетонном доме. Чистовые отделочные работы выполняются после установки оконных блоков.

Быстровозводимое деревянное перекрытие в доме из газобетона по деревянным балкам

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества деревянных перекрытий

Монтировать громоздкое и тяжелое железобетонное армирование не потребуется, если в газобетонном доме выполнять именно по деревянным балкам перекрытия пролета. Ведь деревянные перекрытия отличаются своей легкостью и простотой монтажа.

К достоинствам деревянных перекрытий можно отнести:

легкий вес;
большой ассортимент древесины;
низкая стоимость;
простой и быстрый монтаж;
экологичность;
гибкость в конфигурации.

При монтаже перекрытия на первый этаж, чердак, подвал или подполье необходимо обязательно обрабатывать деревянные элементы противовоспламеняющимися и влагоотталкивающими средствами. Это поможет избежать возникновения грибка и плесени, а также снизит возможность воспламеняемости перекрытий.

К недостаткам следует отнести:

легковоспламеняемость;
необходимость в обработке антисептическими и антипиреновыми средствами.

битумных средств, праймера;
рулонного рубероида, битума или толи;
жидкого гидроизола на битумной основе;
линокром.

несущие брусья;
лаги, утеплитель, звукоизоляция, пароизоляция;
черновой дощатый настил;
облицовочное напольное покрытие.

Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

Преимущества деревянных перекрытий

Преимущества использования балки при строительстве зданий из газобетонных блоков:

Невысокая стоимость материалов в сравнении с железобетонными конструкциями позволяет снизить затраты на возведение зданий.
Небольшой вес строительных элементов снижает нагрузки на несущие стеновые панели и кровлю, предотвращает вероятность их деформации.
Простой монтаж элементов, легкость в фиксации на саморезы, скобы и т.д. Не потребуется использовать специальную технику для работ.
Древесина легко обрабатывается, балкам можно придавать разную конфигурацию под архитектурный проект. Элементы могут использоваться в зданиях с эркерами.
Монтажные работы выполняются в разные времена года, в том числе при минусовой температуре.

Виды и особенности

Межэтажные

Перекрытия изготавливают многослойными:

Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
Шумоизоляционный слой, выполненный на дощатом настиле.
Зафиксированные гвоздями или саморезами поперечные лаги.
Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов :

из цельной древесины;
двутавровое;
из клееного бруса.

Из цельного бруса

Из клееного бруса

Преимущества строительного материала:

Балки могут достигать в длину 12 м.
Вес изделий небольшой.
Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
Предусмотрена возможность подготавливать элементы разной толщины.
Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Расчет необходимого сечения в зависимости от длины пролета и нагрузок шага укладки

Особенности монтажа

Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами :

подготовка проекта;
заготовка строительных материалов и инструментов;
монтажные работы;
утепление поверхностей;
гидроизоляция пола второго этажа в газобетонном доме;
финишная отделка.

Определение сечения балки

Технология монтажа

Монтажные работы осуществляются с соблюдением следующей последовательности этапов :

Подготовка проекта.
Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
Торцевую часть элементов срезают под углом 60-70°.
Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.

Послемонтажная отделка

Технология обустройства деревянных перекрытий в домах из газобетона

Дома из газобетонных блоков сегодня очень популярны. Материал удобный в монтаже, потому что не такой тяжелый, как блоки из бетона, обладает хорошими теплоизоляционными качествами. Но несущая способность у газобетона ниже, чем у кирпича и бетонных блоков. К примеру, у кирпича этот показатель равен 125 кг/см?, у газобетона максимум 30. Поэтому, выбирая конструкцию и материалы для перекрытия, необходимо учитывать этот фактор. И, как показывает практика, деревянные перекрытия в доме из газобетона – оптимальный вариант.

Что собой представляет деревянное перекрытие

Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

Преимущества и недостатки деревянных перекрытий

Говоря о достоинствах межэтажных и чердачных перекрытиях по деревянным балкам, необходимо отметить их небольшой удельный вес. В среднем показатель полезной нагрузки составляет 300-400 кг/м?. У бетонной плиты перекрытия данный параметр в два раза больше. Поэтому, обустраивая деревянную конструкцию, можно уменьшать размеры фундамента и стеновой кладки. А это явная экономия.

Сама конструкция деревянного перекрытия проста, собрать ее своими руками несложно. Главное – учитывать требования технологического процесса и нюансы сборки элементов.

Небольшой удельный вес балок и досок дает возможность сооружать перекрытия без использования спецтехники. То есть, весь строительный материал можно поднять, к примеру, под крышу вручную. И это опять неплохая экономия денежных средств.

Что касается недостатков, то здесь в первую очередь надо отметить свойство пиломатериалов высыхать и коробиться. То есть, такой показатель, как деформативность, у них достаточно высокая. Отсюда и все остальные проблемы:

вибрация пола во время хождения по нему;
скрип половиц;

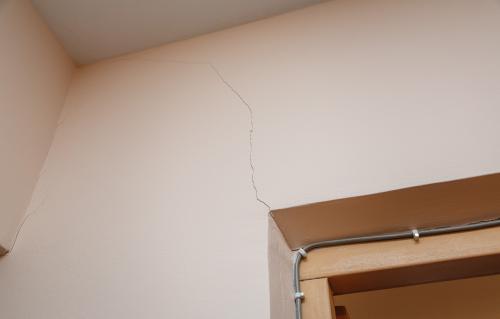

образование трещин на оштукатуренном потолке нижнего этажа, нередко штукатурка отслаивается, поэтому этот вариант для отделки не рекомендуется;
нарушение тепло- и звукоизоляционного слоя.

Кроме этого есть и другие минусы: низкая огнестойкость конструкции, возможность заражения вредоносными микроорганизмами. Необходимо добавить, что современный стандарт – это длина бруса 6 м. И если длина пролета окажется больше, то увеличивается трудоемкость процесс за счет наращивания балок.

Расчет размеров деревянного перекрытия

Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать. А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах. То же самое касается бытовой техники и людей.

Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см?. А уже отталкиваясь от этого, рассчитывают размеры балок. Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы. В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.

Длина пролета, м	Сечение бруса, мм
Длина пролета, м	Шаг установки 60 см	Шаг установки 100 см
3	75х200	100х175
4	100х200	125х200
5	125х200	150х200
6	150х225	175х250
7	150х300	200х275

В таблице длина пролета обозначает расстояние между внутренними плоскостями газобетонных стен. Соответственно балки должны заходить на сами стены минимум на 15 см, максимум на 30. Значит, длина брусов складывается из длины пролета и двух заходов на стены. К примеру, длина пролета – 6 м, значит, длина балки: 7+0,15+0,15=7,3 м.

Монтаж перекрытия из деревянных балок

Перед тем как сделать межэтажное перекрытие из дерева, необходимо по всему периметру дома из газобетона залить армопояс. Это конструкция из железобетона, основная функция которой – равномерно распределить нагрузки от перекрытия и наполнения помещений верхнего этажа на стены здания.

Как залить армопояс

Здесь два варианта:

В опалубку.
В специальные U-образные блоки.

Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

Для перекрытия первого этажа применяется опалубочная технология заливки армопояса.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

Все балки до их установки обрабатываются антисептиками и антипиренами.
После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

Мансардное перекрытие

Перекрытие между этажами в доме из газобетона – это подчас горизонтальная конструкция между основным домом и мансардой. Отличительных особенностей при сооружении перекрытия в этом месте нет, если мансарда частично собирается из газоблоков. Но если это другой материал, то нужно будет принять во внимание, некоторые нюансы процесса.

Часто мансарда возводится из бруса, потому что в выборе, что лучше – газоблок или брус, предпочтение многие отдают последнему. Сам процесс установки и крепления стеновых бруса от стандартной технологии ничем не отличается. Их укладывают по периметру здания, но крепят к несущим балкам межэтажного перекрытия.

Между собой газоблок и мансардный брус не скрепляются. Здесь идет разговор о блоках, которые уложены между балками перекрытия. Но даже в этом случае первые все равно являются опорой для вторых. То есть, мансардные брус должен плотно ложиться и на газоблок, и на балки перекрытия.

Заключение

На самом деле соорудить межэтажное перекрытие по деревянным балкам в газобетонном доме несложно. Процесс ведется быстро, если все подготовлено и рассчитано. Основное требование производства работ на верхних этажах – это соблюдение правил техники безопасности.

Как сделать потолок в доме из газобетона?

Устройство деревянных перекрытий в доме из газобетонных блоков

Материалы для перекрытия

Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Доски для перекрытия и пола.
Деревянные лаги.
Бруски деревянные 5х5 см.
Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
Утеплитель типа минеральной ваты.
Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
Цемент и песок для создания армопояса.

Изготовление армопояса

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Укладка балок

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
Балки крепятся анкерными пластинами к армопоясу.
Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Укладка наката и утепление перекрытия

Укладка лаг и настил пола

Устройство перекрытия цокольного этажа

Устройство чердачного перекрытия

Технология обустройства деревянных перекрытий в домах из газобетона

Что собой представляет деревянное перекрытие

Преимущества и недостатки деревянных перекрытий

вибрация пола во время хождения по нему;
скрип половиц;
образование трещин на оштукатуренном потолке нижнего этажа, нередко штукатурка отслаивается, поэтому этот вариант для отделки не рекомендуется;
нарушение тепло- и звукоизоляционного слоя.

Расчет размеров деревянного перекрытия

Длина пролета, м	Сечение бруса, мм
Длина пролета, м	Шаг установки 60 см	Шаг установки 100 см
3	75х200	100х175
4	100х200	125х200
5	125х200	150х200
6	150х225	175х250
7	150х300	200х275

В таблице длина пролета обозначает расстояние между внутренними плоскостями газобетонных стен. Соответственно балки должны заходить на сами стены минимум на 15 см, максимум на 30. Значит, длина брусов складывается из длины пролета и двух заходов на стены. К примеру, длина пролета – 6 м, значит, длина балки: 7+0,15+0,15=7,3 м.

Монтаж перекрытия из деревянных балок

Как залить армопояс

Здесь два варианта:

В опалубку.
В специальные U-образные блоки.

Для перекрытия первого этажа применяется опалубочная технология заливки армопояса.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

Все балки до их установки обрабатываются антисептиками и антипиренами.
После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Мансардное перекрытие

Между собой газоблок и мансардный брус не скрепляются. Здесь идет разговор о блоках, которые уложены между балками перекрытия. Но даже в этом случае первые все равно являются опорой для вторых. То есть, мансардные брус должен плотно ложиться и на газоблок, и на балки перекрытия.

Заключение

Быстровозводимое деревянное перекрытие в доме из газобетона по деревянным балкам

Преимущества деревянных перекрытий

К достоинствам деревянных перекрытий можно отнести:

легкий вес;
большой ассортимент древесины;
низкая стоимость;
простой и быстрый монтаж;
экологичность;
гибкость в конфигурации.

К недостаткам следует отнести:

легковоспламеняемость;
необходимость в обработке антисептическими и антипиреновыми средствами.

битумных средств, праймера;
рулонного рубероида, битума или толи;
жидкого гидроизола на битумной основе;
линокром.

несущие брусья;
лаги, утеплитель, звукоизоляция, пароизоляция;
черновой дощатый настил;
облицовочное напольное покрытие.

Заключительным третьим шагом является сборка пирога перекрытия, который складывается из следующих операций:

Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим армопояс. Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

Экологичность, так как дерево — это возобновляемый натуральный материал.
Небольшая масса.
Низкая теплопроводность по сравнению с бетонными конструкциями.
Невысокая цена по сравнению с другими видами перекрытий.
Большой ассортимент в выборе.
Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
Горючесть (натуральные материалы легко воспламеняются).

Теперь рассмотрим бетонные перекрытия и их недостатки:

Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

Особая прочность.
Способность покрывать пролеты до 12 метров.
Небольшая масса.
Более долгий срок службы.
Не деформируются с течением времени.
Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

Высокую прочность, жесткость благодаря своей форме.
Отсутствие прогибов.
Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
Материал не трескается, не рассыхается с течением времени.
Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м 2 ). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/
шаг установки (м)

2,0

2,5

3,0

4,0

4,5

5,0

6,0

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м 2 . Вот значения для шага установки 60 см:

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

нет в продаже балок с требуемым сечением;
доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

Балочное — состоит из балок.
Ребристое — балки, положенные ребром.
Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

Битумом или праймером.
Рубероидом, толью или пергамином.
Жидким гидроизолом, состоящим из битума.
Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Как сделать деревянные перекрытия в доме из газобетона между этажами: гидроизоляция, установка, опирание балок

Преимущества деревянных перекрытий

Преимущества использования балки при строительстве зданий из газобетонных блоков:

Невысокая стоимость материалов в сравнении с железобетонными конструкциями позволяет снизить затраты на возведение зданий.
Небольшой вес строительных элементов снижает нагрузки на несущие стеновые панели и кровлю, предотвращает вероятность их деформации.
Простой монтаж элементов, легкость в фиксации на саморезы, скобы и т.д. Не потребуется использовать специальную технику для работ.
Древесина легко обрабатывается, балкам можно придавать разную конфигурацию под архитектурный проект. Элементы могут использоваться в зданиях с эркерами.
Монтажные работы выполняются в разные времена года, в том числе при минусовой температуре.

Виды и особенности

Межэтажные

Перекрытия изготавливают многослойными:

Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
Шумоизоляционный слой, выполненный на дощатом настиле.
Зафиксированные гвоздями или саморезами поперечные лаги.
Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов :

из цельной древесины;
двутавровое;
из клееного бруса.

Из цельного бруса

Из клееного бруса

Преимущества строительного материала:

Балки могут достигать в длину 12 м.
Вес изделий небольшой.
Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
Предусмотрена возможность подготавливать элементы разной толщины.
Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Расчет необходимого сечения в зависимости от длины пролета и нагрузок шага укладки

Особенности монтажа

Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами :

подготовка проекта;
заготовка строительных материалов и инструментов;
монтажные работы;
утепление поверхностей;
гидроизоляция пола второго этажа в газобетонном доме;
финишная отделка.

Определение сечения балки

Технология монтажа

Монтажные работы осуществляются с соблюдением следующей последовательности этапов :

Подготовка проекта.
Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
Торцевую часть элементов срезают под углом 60-70°.
Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.

Послемонтажная отделка

Из чего сделать потолок в доме из газобетона или пеноблоков. Перекрытия для дома из пеноблоков – разновидности исполнений

Перекрытие – нагруженная часть строения. От качества изготовления зависит прочность здания и ресурс эксплуатации. Применяются следующие конструкции потолков:

цельная. Монолитное перекрытие дома из вспененных блоков – проверенное решение, обладающее множеством достоинств. Оно позволяет сформировать бесшовную основу с идеальной плоскостностью. Отсутствие стыковых участков повышает теплоизоляционные свойства и прочность. Сооружение цельного потолка – сложный и трудоемкий процесс, требующий специальных навыков и высокой квалификации;

Из чего сделать потолок в доме из газобетона или пеноблоков. Перекрытия для дома из пеноблоков – разновидности исполнений Для того, чтобы сделать потолки в доме из газобетона или пеноблоков, необходимо определиться с выбором материалов и технологий

сборно-монолитная. Составные перекрытия для дома из пеноблоков сооружаются на основе стандартных бетонных блоков, произведенных в промышленных условиях. В процессе изготовления сооружается опалубка и на основе теплоизоляционных материалов. Для этого используются готовые элементы из бетона, в которые добавлен керамзит или полистирол. При этом зоны стыковки элементов нуждаются в заделке;
сборная. Такая конструкция сооружается за ограниченное время и не требует повышенных затрат. Для формирования составного потолка используются стандартные элементы – железобетонные плиты перекрытия, стальные профили или балки из древесины. Сооружение сборной конструкции осуществляется с помощью грузоподъемных механизмов с последующей герметизацией зазоров между частями.

Принимая решение о варианте исполнения перекрытия, важно учесть назначение строения, этажность, а также минимизировать уровень предстоящих расходов.

Устроить потолки и полы в доме из пеноблока. Цельное перекрытие из пенобетона

Бетонирование цельного потолка производится бетонной смесью с повышенными прочностными свойствами. Используется бетон, изготовленный промышленным методом.

Надежность перекрытия – главный момент, определяющий прочность здание. При выполнении работ запрещается:

применять раствор, произведенный кустарным методом в бетоносмесителях;
порционно готовить и поэтапно заливать бетонную смесь в опалубку;
использовать бетонный состав низкого качества с неоднородной структурой.

Устроить потолки и полы в доме из пеноблока. Цельное перекрытие из пенобетона

Здание, для строительства которого используются газобетон или пеноблок, довольно специфическая конструкция

Сооружая перекрытие дома из пенобетонных блоков важно соблюдать следующие рекомендации:

использовать бетононасос для транспортировки бетонной смеси на высоту;
заливать бетон в опалубку с предварительно установленным силовым каркасом.

Монолитная основа обладает комплексом достоинств:

повышенной нагрузочной способностью;
продолжительным периодом использования;
пожарной и экологической безопасностью;
доступностью используемых стройматериалов.

Технологию бетонирования сложно назвать простой, однако этот метод сооружения потолка может быть реализован при возведении частных домов.

К плюсам цельной конструкции также относятся:

возможность заливки потолка при увеличенном расстоянии между несущими стенами;
создание потолочной основы при нестандартной конфигурации стен возводимого здания.

Недостатки этого конструктивного решения:

сложность расчетов для подтверждения нагрузочной способности стен;
длительное время твердения бетона;
необходимость применения оборудования для приготовления и подачи бетона;
трудоемкость подготовки к заливке и зависимость качества основы от рецептуры;
проблематичность выполнение работ при отрицательной температуре.

Устроить потолки и полы в доме из пеноблока. Цельное перекрытие из пенобетона

Несмотря на трудоемкость и сложность процесса заливки, им отдают предпочтение строители, благодаря идеальной поверхности массива

Ответственная часть монолитного потолка – опалубка. Ее прочность должна позволять выдерживать вес бетонной смеси.

Для заливки используют различные виды опалубки:

инвентарную, состоящую из стандартных щитовых элементов;
самостоятельно изготовленную, выполненную из древесины или металла.

Черновой потолок в доме из газобетона. Конструктивные особенности перекрытий

Главной особенностью таких потолков считается то, что они состоят из нескольких слоев.

Опорные балки. Они образуют основу, размещаются по поверхности потолка на определенном расстоянии и крепятся друг к другу с помощью бруса.
Чердачный пол. Представляет собой настил из деревянных досок, который отделяет крышу от перекрытий.
Утеплитель. В качестве теплоизоляции чаще всего используют пенополиуретан, минеральную вату и пенопласт. Данный слой конструкции защищает помещение от холодных потоков воздуха, которые могут проникать сквозь крышу или межэтажные перекрытия.

Пароизоляция. Ее прокладывают для того, чтобы предотвратить накопление конденсата и создать в комнате оптимальный микроклимат.
Черновой потолок. Является покрытием, которое крепится к обрешетке, в качестве финишного материала для обшивки применяют ОСБ плиты, доски или листы фанеры. Обрешетку, как правило, делают из реек. После монтажа чернового потолка выполняется декоративная облицовка, с помощью которой покрытие либо полностью зашивается, или же просто скрывают балки.

Прежде, как сделать черный потолок, для получения качественного результата, следует разобраться, что представляет собой межэтажное перекрытие в деревянной постройке. Оно состоит из нескольких слоев и каждый выполняет конкретную функцию. При условии, что все элементы собраны правильно, потолок будет надежным и прослужит длительный период.

Межэтажное перекрытие в базовом варианте имеет 5 слоев:

Дощатый пол. Если сверху располагается еще этаж, для него также нужно настелить пол. Дощатый слой бывает черновым, под финишную отделку, им можно пользоваться как чистовым вариантом.
Пароизоляция. Несмотря на то, что некоторые хозяева не делают этот слой, для получения качественного результата желательно настелить пароизоляционный материал.
Утеплитель. Создание теплоизоляции необходимо для того, чтобы в доме сохранялось тепло. Особенно это имеет значение, когда над перекрытием располагается не отапливаемое чердачное помещение или крыша.
Гидроизоляция. Этот слой нужен для защиты древесины от разрушения в результате воздействия влаги. . Его используют для крепления финишной отделки. Также он является опорой для гидроизоляции, утеплителя и пароизоляции.

Существуют разные варианты выполнения окончательной отделки потолочного перекрытия. Наибольшую популярность получило использование гипсокартонных плит. Для их крепления собирают металлический каркас. Данный способ финишной отделки практичен, прост в реализации и стоит недорого. Результат получается отличным, если все выполнить правильно.

Для обустройства чернового потолка по деревянным балкам, сначала к ним прикрепляют доски, потом укладывают утеплитель и гидроизоляцию и затем остается только сделать финишную отделку потолочной поверхности гипсокартоном или другим материалом.

Любые перекрытия деревянные потолочныенастилают на каркасную и каркасно-щитовую конструкцию дома, так как его стены не рассчитаны на тяжелые нагрузки.

Здесь потолок — горизонтальное ограждение, своеобразная стена, но монтаж этого перекрытия отличаются от возведения стен.

Сечения потолочных балок

Несущая основа потолка из дерева — балки, размер которых рассчитан в схеме силового каркаса дома.
Балки получаем из кругляка, обработанного до бруса, канта или досок толщиной не менее 60 мм, которые устанавливаем на ребро. Можно использовать спаренные гвоздями или скобами доски толщиной 50 мм. Но лучше сконструировать из досок короб.

На больших пролетах балку опирают еще и на внутренние стены, а то и на промежуточные столбы

Простильный настил делают в нежилых помещениях из-за низких шумопоглощающих и теплоизоляционных его качеств.Суть перекрытия: на несущие балки набивают дощатый настил — пол чердака.
Подшивное перекрытие делают в дачном, мансардном домике, так как теплоизоляционные свойства такого потолка достаточные лишь для сезонной эксплуатации помещения.Для этого с 2 сторон балок набиваем шпунтованные доски.
На нижнюю подшивку укладываем шумопоглощающий материал. Утепляющая засыпка на доски нижнего перекрытия должна быть легкой, чтобы не оторвать доски от балки. Подойдут опилки или лузга. Это потолок нижнего этажа.
Верхний настил — это пол мансарды.

Потолок из газоблока. Варианты перекрытия дома из газобетона

Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.

Плитное

Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.

Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)

1ПК 2ПК 3ПК	От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500	1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600
1ПК	9 000	1 000, 1 200, 1 500
1ПКТ 2ПКТ 3ПКТ	От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500	От 2 400 до 3 600 включительно, с интервалом 300
1ПКК 2ПКК 3ПКК	От 2 400 до 3 600 включительно, с интервалом 300	От 4 800 до 6 600 включительно, с интервалом 300, 7 200
4ПК	От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000	1 000, 1 200, 1 500
5ПК	6 000, 9 000, 12 000	1 000, 1 200, 1 500
6ПК	12 000	1 000, 1200, 1 500
7ПК	От 3 600 до 6 300 включительно, с интервалом 3 000	1 000, 1 200, 1 500, 1 800

Плюсы плитного перекрытия:

Невысокая стоимость материала.
Отличные показатели несущей способности (от 400 до 800 кг/м²).
Быстрый монтаж.
Хорошие звукоизоляционные качества.
Выбор типоразмеров.

Необходимость обустройства армпояса по всему периметру стен.
Аренда крана.

Сборно-монолитное

Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:

Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
Армпояс – однослойный арматурный каркас. Вяжется на месте.
Бетон – заливается сверху, используется как стяжка.

Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.

Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)

Тип изделия	Длина, мм	Ширина, мм	Высота, мм
ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6	2 380	625	150, 250, 300

Плюсы сборно-монолитного перекрытия:

Высокая скорость укладки.
Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
Показатель несущей способности от 300 до 600 кг/м².
Хорошие звуко-, и теплоизоляционные качества.
Происходит утепление потолка.
Возможность выполнить работы без услуг крана и иной спецтехники

Ограничение в выборе типоразмеров.
Высокая цена.
Аренда спецтехники в случае использования плит большого размера.
Сложности в укладке криволинейных поверхностей.

Монолитное

Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:

Высокая несущая способность.
Возможность перекрыть пролёт любой формы и конфигурации.
Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.

Длительный срок застывания бетона.
Длительный монтаж.
Необходимость проведения расчёта нагрузок.
Аренда бетононасоса, вибратора и миксера.
Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
Самый дорогостоящий вариант из перечисленных.

Как сделать перекрытие потолка. Устройство потолка, когда чердак холодный

Когда строение одноэтажное, а сверху находится только кровля, устройство потолка в частном доме выполняется следующим образом.

Шаг первый – подшивка потолка . Для этого необходим щит из досок. Материалом для него являются обычные обрезные или шпунтованные доски, имеющие толщину от 25 миллиметров. Их крепят «в распор» при помощи длинных гвоздей, оставляя минимальные зазоры. Шпунтованные доски подшивают пазом от стены, от которой стартует монтаж холодного потолка.

Решая, из чего сделать потолок в частном доме, можно остановить выбор на его подшивке другим способом — фанерой или ОСП, толщиной не менее 15 миллиметров (прочитайте: «»). Но при этом следует учитывать, что в пересчете на один «квадрат» данный вариант получается гораздо дороже и возрастает возможность провисания конструкции под собственным весом и тяжестью утеплителя.

В качестве альтернативы в частных домах старой постройки щит из досок можно расположить не снизу балок, а настелить поверх них. Тем самым не будет уменьшена высота комнат, и жизненное пространство не уменьшится. При необходимости можно сделать обрешетку. Не следует переживать по поводу внешнего вида чернового перекрытия, поскольку чистовая отделка потолка в частном доме прикроет поверхность, а балки, выкрашенные в нужный цвет, станут украшением интерьера комнаты.

Из чего сделать потолок в доме из газобетона или пеноблоков. Перекрытия для дома из пеноблоков – разновидности исполнений 03

Шаг второй – пароизоляция перекрытия . Прежде всего, следует позаботиться о пароизоляции. С одной стороны данный слой должен не давать отсыревать теплоизоляционному материалу, а с другой – за счет излучения уменьшать потери тепла. Добиться этого можно при помощи алюминиевой фольги. Также в качестве пароизоляции применяют фольгированный утеплитель на основе вспененного полиэтилена – этот относительно недавно появившийся пароизоляционный материал для потолка создает препятствие для теплопотерь, благодаря как излучению, так и конвекции. Когда в перекрытии проложен дымоход, между печной трубой и горючим материалом должно быть расстояние не меньше 30 сантиметров.

Шаг третий – утепление перекрытия . Устройство потолка в частном доме с холодным чердаком предусматривает использование утеплителей, выбор которых огромен (прочитайте: «»).

Совет: Используйте наши строительные калькуляторы онлайн , и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Минеральная вата . Этот материал (см. фото) негорюч, обладает превосходными теплоизолирующими качествами, но со временем они начинают ухудшаться. Дело в том, что даже абсолютно сухая минвата через определенный период начинает слеживаться. Если пароизоляция не была сделана качественно, данный утеплитель набирает влагу и перестает выполнять возложенную на него функцию. Нельзя не сказать о таком недостатке минеральной ваты как наличие летучих мелких волокон, которые раздражающе действуют на органы дыхания. Поэтому их нужно изолировать от жилого помещения особо тщательно. Стоимость минваты демократична. При утеплении потолка минватой в частном доме с ним нужно обращаться бережно и не утрамбовывать, поскольку, чем толще слой, тем лучше теплоизоляция.
Базальтовая вата . Потолок в загородном доме часто утепляют этой разновидностью минеральной ваты. Но разница между двумя этими материалами существует. Вата базальтовая лучше сохраняет форму и практически не слеживается, но влагу, к сожалению, может набирать.

Из чего сделать потолок в доме из газобетона или пеноблоков. Перекрытия для дома из пеноблоков – разновидности исполнений 04

Пеноблок перекрытие. Этаж или два?

В одноэтажном строении применение дерева достаточно обосновано, но для двухэтажных коттеджей организовывать межэтажное перекрытие из бруса – накладно. Здесь потребуется либо помощь проектировщика, либо необходимо самостоятельно рассчитать ширину стены, достаточную для установки пустотных плит перекрытия, которые зарекомендовали себя в таких случаях лучше всего. Также возможно использовать и другие виды (кессонные, ребристые), но их выполнение сопряжено с большей стоимостью и временем работ. Используя плиты (пустотные) перекрытия, необходимо помнить об обязательном устройстве монолитного железобетонного пояса на пеноблок по всему периметру.

Деревянные перекрытия между первым и вторым этажом для дома из пеноблока также возможны. Но на него, вместе с полным набором материалов для устройства настилов, идет очень много ресурсов (объем только доски для дома на 100 м2 составит порядка 25 м3), стоимость которых значительно выше, чем затраты на плиты и небольшую стяжку.

Сколько стоят материалы и работа?

Цена перекрытия для дома из пеноблоков зависит от площади и этажности. Приведем примерный расчет стоимости материалов для деревянного перекрытия на 1 м2.

Цена (средняя по рынку)

Стоимость* 1м2 перекрытия, рубли

*Данный расчет является приблизительным, транспортные расходы включены частично, погрузка/разгрузка не входят.

Стоимость работ не фиксируется в каких либо рамках, часто составляет порядка 600-1000 руб./м2. В эти затраты входят: антисептическая подготовка бруса, подъем материала на высоту, работа по установке, утепление и другие работы.

При выполнении работ наемными рабочими, установка перекрытия может рассчитываться разными способами: как отдельным расчетом по метражу, так может быть и включена в итоговую стоимость крыши.

При заказе работ по расчету перекрытия для дома из пеноблоков в 1 этаж, привлечение специалиста (если во всем другом вы относительно понимаете), будет стоить от 3 000 — 6 000 для дома до 100 м2. Расчет для большего объема и этажности растет пропорционально объему работу. При официальном заказе, «через фирму», стоимость инженерных расчетов может стартовать от 20 000.

Отделка потолка в доме из газобетона. Особенности внутренней отделки стен из газобетонных блоков

После постройки дома из газобетона многие начинают задумываться, чем отделать внутренние стены. Обычно внутренняя отделка газобетона достаточно простая, и к ней не предъявляется специальных требований.

Отделка потолка в доме из газобетона. Особенности внутренней отделки стен из газобетонных блоков

Зачастую ее производят из паропроницаемых материалов, и тогда стены «дышат». В другом случае стеновые перегородки могут быть отделаны паронепроницаемыми материалами.

Если вы планируете совершить внутреннюю отделку стен из газобетонных блоков с использованием дышащих материалов, тогда стены из газобетона необходимо утеплять снаружи пеноплексом или минеральной ватой.

Отделка потолка в доме из газобетона. Особенности внутренней отделки стен из газобетонных блоков

В зимнее время года существует разница между наружной и внутренней температурой. По этой причине пар, находящийся в жилом помещении устремляется через паропроницаемую внутреннюю отделку и газобетоновый блок, а затем выходит наружу. То есть, происходит постоянный процесс диффузии водяного пара.

С одной стороны это хорошо, потому что стены не закупорены в пленку и в комнате поддерживается комфортный микроклимат. Но при попадании водяного пара в стену, в толще стены происходит его конденсация, и при нахождении стены в зоне отрицательных температур, он замерзает.

А всем известно, что при замерзании лед расширяется и оказывает разрушающее действие на газобетонную стену и в целом на жилище. В результате со временем владельцы начинают замечать трещины на кладке.

Отделка потолка в доме из газобетона. Особенности внутренней отделки стен из газобетонных блоков

При утеплении газобетонной стены с наружи, она выводится из области отрицательных температур, и зона конденсации находится в утеплителе. Соответственно, конденсации пара в стене не происходит.

Если отделка стен и потолка в доме из газобетона выполняется из паронепроницаемых материалов. Следовательно, конденсации пара не произойдет, так как он будет выходить из помещения посредством принудительной вентиляции.

Потолочное перекрытие одноэтажного дома. Перекрытие в частном доме

Перекрытие в частном доме по конструктивному решению возможно балочное (несущая часть – балки, плюс заполнение); и безбалочное. Перекрытие дома по безбалочному типу выполняется из плит или панелей. Современные стройматериалы и технологии дают возможность обустраивать перекрытия из легких газобетонных плит, различные варианты сборно-монолитных перекрытий с заполнением теплой поризованной керамикой, полистиролбетоном, легкими газобетонными блоками и так далее. Но классические деревянные перекрытия для частного домостроения остаются одними из самых востребованных. Деревянные перекрытие применяют и для рубленых домов, и для каркасных, и для кирпичных и газобетонных, и в каждом случае немало своих нюансов.

Потолочное перекрытие одноэтажного дома. Перекрытие в частном доме

1. Возможность монтажа в труднодоступных местах (где нет возможности установки специальной техники). 2. Возможность установки при реконструкции дома и замене старых поврежденных перекрытий без нарушения целостности стен. 3. Простота и большая скорость монтажа . При этом монтаж производится без помощи специальной техники, в частности без использования крана. 4. Можно собирать перекрытия для объектов различной геометрии : балки могут быть разной длины, их можно стыковать под углом, соответственно, появляется возможность перекрывать помещения сложной конфигурации. 5. Возможность делать длинные безопорные пролеты 10–12 м и более. 6. Высокая несущая способность (прочность) . При установке можно подбирать несущую способность перекрытия в зависимости от предполагаемых эксплуатационных нагрузок на объекте. 7. Хорошая звукоизоляция и теплоизоляция готовых перекрытий . 8. Огнестойкость, химическая и биологическая стойкость (препятствует развитию плесени, грибков и микроорганизмов). 9. Возможность сразу установить систему теплых полов и другие инженерные конструкции. 10. Более низкая стоимость за счет экономии на установке и за счет снижения расходов на строительные материалы (бетон и арматура), так как нет необходимости устанавливать опалубку.
