Телевизионные разветвители: виды и какой лучше выбрать?

Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля. Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.

Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.

Что это такое?

Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.

С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.

• Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
• Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
• Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
• Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.

Как работает?

Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь. В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи. Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».

Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов. Такой разветвитель получил название пассивный. Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.

Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.

Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.

Обзор видов

Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:

• сплиттер;
• ответвитель;
• диплексор.

Предлагаем более подробно ознакомиться с каждым из них.

Делители

Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов. Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ. Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.

Ответвители

Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.

Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.

Обычно его используют операторы кабельного ТВ — такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.

Сумматоры

Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза. Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

• уточните их рабочий частотный диапазон, а также каналы;
• подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
• измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала.

Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Как подключить?

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Антенный разветвитель для цифрового телевидения

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю. Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так. Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Как подобрать разветвитель сигнала

Как сказано выше, сплиттер и разветвитель цифрового ТВ сигнала выбираются, прежде всего, по рабочей частоте. С параметром до 1000 МГц непригодны для спутникового ТВ. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр — число потребителей. Сплиттер выбирается по числу выходов, соответствующих количеству телевизоров в квартире.

Оценка необходимости приобретения активного делителя производится по протяженности кабельной сети в доме. Не будет лишним учесть параметры антенны. Критерии выбора сплиттера достаточно просты.

1. При активной антенне и малой протяженности линий не имеет смысла тратить деньги на делитель с усилителем. На всех потребителях будет достаточный уровень сигнала.
2. Антенна с усилителем и значительная протяженность линий также не предусматривают покупки активных сплиттеров. Но в крайне удаленных точках кабельной сети мощность сигнала может быть недостаточна для качественной картинки на некоторых каналах. В этом случае дешевле установить персональный усилитель на таком потребителе.
3. Пассивная антенна при малой протяженности линий заставит обратить внимание на параметры сплиттера. Если приемное устройство обеспечивает на выходе уровень сигнала, равный или больший рекомендуемому входному параметру делителя — можно устанавливать пассивные сплиттеры. В противном случае, придется купить более дорогое активное устройство.

Наконец, при пассивной антенне и протяженных кабельных линиях без активного делителя сигнала просто не обойтись. В этом случае на всех потребителях практически гарантированы проблемы с картинкой и поиском отдельных каналов. Однако описанные выше комбинации антенны и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому делители нужно выбирать, обращая внимание на физическую структуру кабельной сети.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Сплиттер телевизионный: виды, характеристики, цена в москве

Как подключить два телевизора к одному антенному кабелю

Все начинается с выбора места, где вы хотите сделать разветвление сигнала надвое. Это то место, где вы должны надрезать кабель, который у вас пролегал от антенны к имеющемуся телевизору и где удобно установить делитель. Особенно это актуально для активного сплиттера (помним о том, что ему нужно от чего-то питаться).

Допустим, что дополнительный кабель вы уже купили и все необходимые инструменты уже у вас под рукой (делитель, монтажные скобы, нож, рулетка и два антенных разъёма для первого и второго телевизоров). Тот антенный штекер, который у вас был, вам следует установить на конец антенного кабеля, который будет входить в делитель. Это делается при помощи ножа, им вы удалите лишнюю изоляцию кабеля. Следите за тем, чтобы наружная кабельная оплётка нигде не коснулась центральной жилы. После того, как делитель будет соединён с антенным кабелем, можно начинать раздавать сигнал.

С помощью рулетки измерьте расстояние от делителя до каждого телевизора и отрежьте два куска кабеля соответствующей длины. На концы кабеля установите антенные разъёмы. Соедините кабель с выходами делителя. У вас должно получиться параллельное соединение. Принцип параллельной раздачи сигнала вы будете использовать, если однажды захотите подключить сразу несколько телевизоров в вашем доме.

Кабель аккуратно закрепите с помощью компактных креплений вдоль плинтуса или проложите в кабель-канале, чтобы никто из домашних не споткнулся об него и не повредил разводку. Проверьте, что у вас получилось. Идеальный результат – это равноценное, устойчивое качество эфира на экранах обоих телевизоров.

Как выбрать сплиттер

Наибольшей популярностью пользуются такие бренды, как Lans, Sat, Alda, Rexant, Hama, Premier и пр. По сравнению с китайскими или самодельными изделиями, они позволяют получить на выходе высокий уровень сигнала. Если изучить рейтинг самых лучших сплиттеров, то в него войдут следующие виды приборов:

1. RTM тип SAH 204F. Используется на два направления. Уровень развязки составляет 28 дБ, на проход допустимы потери до 3,6 дБ.
2. TLC тип SAH 306F. Максимальное количество направлений – 3. Развязка составляет 28 дБ, на проход могут наблюдаться потери до 5,8 дБ.
3. Tbtec тип HST 0408/F. Представляет собой приспособление на 4 направления с развязкой в 32 дБ и потерями до 7,2 дБ.

Какие антенные разветвители лучше? При выборе необходимо руководствоваться следующими параметрами:

• частотные характеристики доступных каналов;
• количество ТВ-приемников, которые необходимо внедрить в одну сеть;
• тип сечения проводов по диаметру.

Чтобы после покупки изделия в процессе эксплуатации не возникло проблем, необходимо подобрать качественный и надежный сплиттер. План действий при выборе разветвителя должен выглядеть следующим образом:

1. Следует открыть меню телевизора и узнать частотные характеристики принимаемых каналов. Потребуется сравнить канал с самой высокой частотой и верхнюю границу диапазона сплиттера. Если у последнего она выше, значит, устройство подойдет как нельзя лучше.

1. Подсчитывая количество ТВ-приемников, стоит подумать и о перспективах. Число выходов на делителе должно превышать количество домашней техники.
2. Важным параметром считается уровень затухания краба. Данное значение можно увидеть на корпусе прибора. Чем ниже оно будет, тем лучше.
3. Внешний облик и размеры также имеют большое значение. Если его необходимо поместить в специальный короб для проводов, рекомендуется подобрать изделие небольшого размера.
4. Если для устройства предусмотрены крепежные отверстия, его можно монтировать на любой поверхности.
5. В конце – определить способы подключения. В первую очередь стоит ориентироваться на тип подсоединяемых кабелей, а также на наличие возможности выполнить пайку.

Выбор TV кабеля

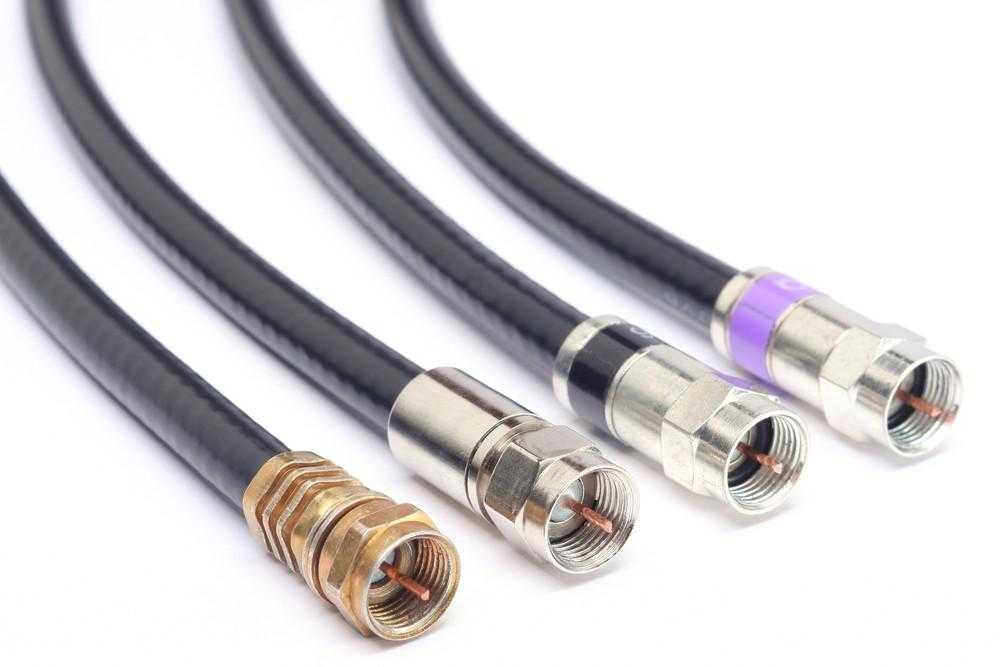

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

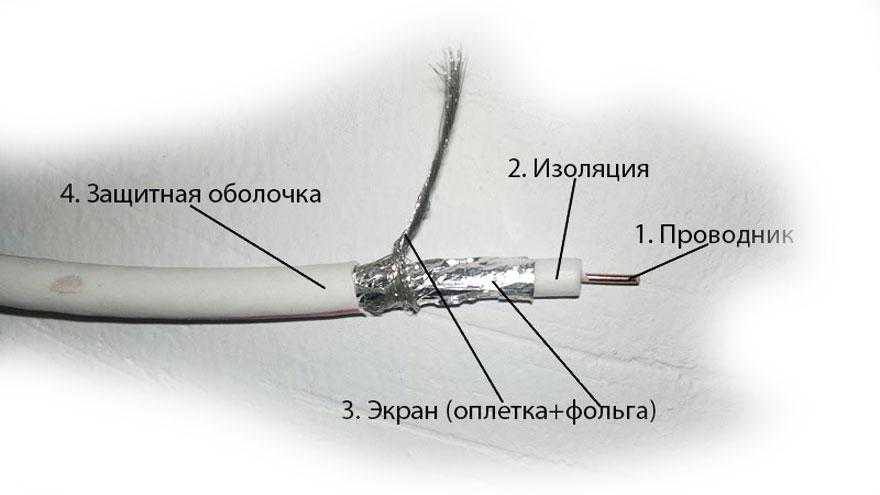

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

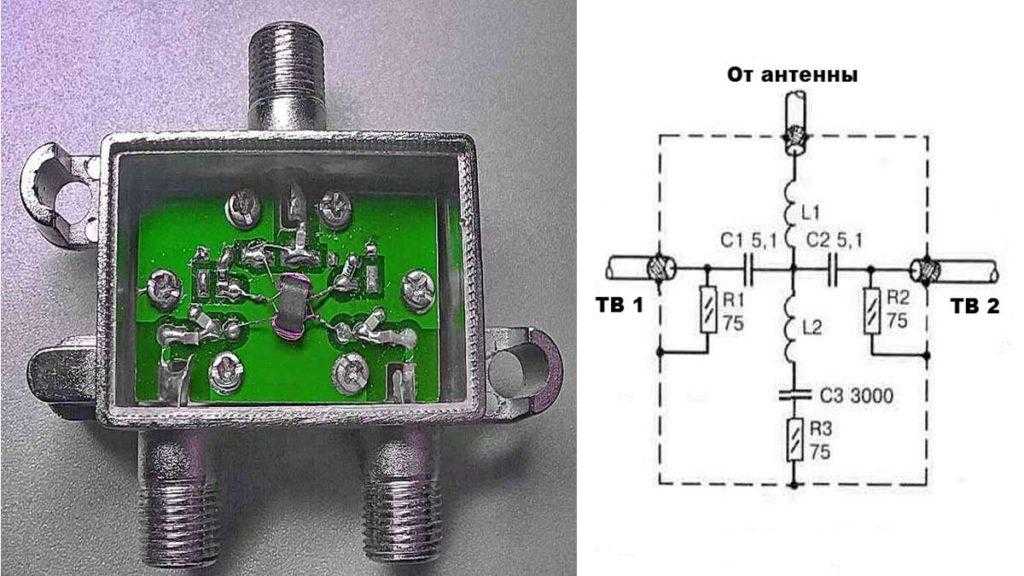

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза

Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам. При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

• уточните их рабочий частотный диапазон, а также каналы;
• подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
• измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала. Оцените внешний вид устройства

Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Как подключить разветвитель антенного кабеля

Подключить сплиттер можно несколькими способами:

• сплиттер с винтовым зажимом сочетается с кабелем любого диаметра;
• с резьбовым соединением используется в сочетании с тонким кабелем;
• к коаксиальным гнездам можно подключить любые кабеля, для этого подойдут обычные антенные штекеры;

Важно! Некоторые сплиттеру предполагают спайку. Технология подключения следующая:

Технология подключения следующая:

1. Закрепить на устанавливаемой поверхности разветвитель .
2. На антенном разделителе снять заклепки с каждого разъема.
3. Используя коаксиальный кабель соединить телевизор и гнездо.
4. Подключить общий телевизионный кабель.

Через делитель с согласованием

Делители с согласованием различаются по полосе пропускания, т.е., для эфирного ТВ полоса пропускания будет 5-1000 Мгц, а для спутникового – 5-2400 Мгц. Таким образом, для спутникового может использоваться делитель от эфирного, а наоборот – нет.

При хорошем сигнале от антенны вполне достаточно использовать пассивный разветвитель. Он намного проще в использовании, и не приведет к таким проблемам, как сгоревший усилитель, проблемы с блоком питания и пр.

Для работы усиливающего блока необходимо постоянное подключение к электропитанию, без него ток в антенну не будет проходить. Именно поэтому требуется установка делителя с возможностью доступа к питанию.

В таком случае два приемника (цифровое ТВ или ресивер) будет разделяться на активный и пассивный. Активный будет принимать ток через антенное гнездо, а пассивный – принимать уже отработанный сигнал.

Через обычный разветвитель

При отсутствии прохода для питания ток можно подавать между делителем и сплиттером. В итоге на усилитель будет подаваться ток, а сигнал через делитель, поступит к приемнику. Если требуется подключить три и более ТВ, то потребуется сплиттер с соответствующим количеством разъемов.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

Схема и плата делителя

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Антенный разветвитель: как он устроен и как его подключать

Двумя телевизорами в квартире удивить кого-либо сейчас трудно. Технологии, да и сами устройства приема сигнала, в наш стремительный век постоянно развиваются, что неминуемо сказывается на снижении цен на более старые модели. А это, в свою очередь, ведет к тому, что второй телевизор, а то и третий, может позволить себе практически каждая семья. Согласитесь, ведь все же удобно, когда на кухне или в своей комнате можно смотреть любимые передачи, никому при этом из членов своей семьи не мешая. И в этом случае нам обязательно понадобится антенный разветвитель.

Активный или пассивный: как сделать верный выбор?

Даже и не думайте о том, чтобы просто параллельно подсоединить к антенне пару проводов и таким образом получить еще один источник сигнала. Качество картинки в результате такой операции будет очень плохим – появится многоконтурность, снизится контрастность и т.д. Поэтому и нужно использовать антенный разветвитель, или, как его ещё в народе именуют, «краб».

Если источник сигнала хороший, что можно определить визуально, и до этого в доме был всего лишь один телевизор, то вполне подойдёт модель, собранная на базе резистивных делителей. Такой антенный разветвитель считается пассивным и, хоть и обеспечивает хорошее согласование сигнала, все же вносит в него определенное затухание, пропорциональное по силе количеству выходов. Данный тип хорошо зарекомендовал в себя в условиях крупного города или поблизости мегаполиса, где мощность трансляции достаточно высока.

Соответственно, при плохом приеме или большом количестве ресиверов будет лучше использовать антенный разветвитель активного типа. Такое устройство не только разделяет входящий телесигнал, но и усиливает его мощность.

При покупке разветвителя обращайте внимание на уровень затухания, который указывается в децибелах как на самой маркировке прибора, так и в сопутствующей инструкции. Чем меньше значение этого показателя, тем лучше

Если в меню телевизора можно посмотреть частоты принимаемых каналов, то запомните из них наибольшее значение и проверьте, чтобы оно входило в диапазон частот выбранного устройства.

Как подключить антенный разветвитель

Все, что понадобится для подсоединения второго телевизора кроме самого устройства – это телевизионный кабель, монтажные скобы (если кабель будет крепиться к стене), острый нож, обычная рулетка и антенные штекеры (по числу дополнительных телевизоров). Вначале выбираем в квартире место, где будет размещаться антенный разветвитель. Лучше всего использовать для этого специальные гнезда, монтируемые на стене помещения. Затем отмеряем количество метров от этой точки до каждого из двух телевизоров, суммируем, прибавляем пару метров на запас и покупаем нужной длины антенный кабель. Теперь его нужно нарезать на требуемые куски, с концов которых ножом снимается наружная оболочка, а оплетка загибается наружу на неочищенную часть. После этого вместо штекера, который расположен на конце старого коаксиального кабеля, подсоединяется разветвитель для антенны, а к нему — заранее подготовленные куски кабелей ко всем телеприемникам. Затем все эти провода закрепляются неподвижно с помощью скоб или кабель-канала плинтуса. Последнее, что осталось сделать – это включить все приборы и проверить качество принимаемого сигнала.

Антенный разветвитель

Антенный разветвитель – это пассивный прибор, который разделит между всеми подключенными аппараты сигнал так, чтобы все смотрели передачу с одинаковым качеством. Потери (помехи) при этом будут минимальные. В зависимости от потребностей пользователя, разновидностей три:

Сплиттер (делитель). Это разветвитель, который делит входной сигнал равномерно между подключенными устройствами. Оптимально для подключения до 3 аппаратов. Если больше — понадобится сплиттер с усилителем.

Диплексер (сумматор). Смешивает сигналы разных диапазонов, к примеру, спутниковые и эфирные каналы, а затем передает по одному кабелю. На входе квартиры работает по обратному принципу – разделяют полученные сигналы, подключают сигнал от спутника или эфир на телевизоры пользователей. Конструкция включает фильтры, которые сводят до минимума помехи.

Ответвитель (тап). Распределяет сигнал по магистральной внутридомовой сети. К примеру, сети многоквартирного дома. Количество выходов равно количеству подключенных устройств. За счет широкого диапазона и нормированного коэффициента затухания выравнивает уровень сигнала по всей сети.

Наиболее часто ставят сплиттер на кабеле, входящим в квартиру, который распределяет сигнал по комнатам. Поэтому рекомендации будут по тому, какой выбрать.

Все о делителе ТВ сигнала

Иногда в квартире имеется несколько телевизоров. Поступающий сигнал распределяют между ними. При этом необходимо обеспечить максимально высокое качество видео и аудио на каждом из них. Чтобы полноценно использовать делитель ТВ сигнала, следует разобраться в принципах его работы и понимать, как правильно его выбрать.

Внешний вид

Разветвитель по виду напоминает небольшую коробочку. Обычно на ней имеются ушки для надёжного крепления на стену. В нём предусмотрен разъём для входного кабеля, через который поступает сигнал. Также имеется несколько выходных гнёзд, куда нужно подключать кабели для имеющихся в доме телевизионных приёмников. Материалом для корпуса служит лёгкий и прочный материал. Для этой цели часто используется латунь или силумин.

Параметры устройства

При выборе нужно учитывать технические параметры работы устройства:

• Уровень затухания показывает, насколько уменьшается мощность передачи сигнала через это устройство. Чем меньше эта величина, тем качественнее работает прибор.
• Разветвитель предназначен для распределения поступающего сигнала между несколькими телевизионного приёмниками. Обычно количество получателей от двух до восьми. Важно, чтобы число выходов соответствовало количеству единиц оборудования. Существуют также разветвители на 16 получателей, но такие модели распространены сравнительно редко.
• Полоса пропускания характеризует используемый частотный диапазон. В большинстве случаев для эфирного телевидения он составляет 5-1000 МГц, а для спутникового — 5-2500 МГц.
• Активный антенный разветвитель дополнительно использует усилитель. Он способен обеспечить возрастание мощности при передаче сигнала. Такие устройства имеют более высокую стоимость и могут работать не более, чем с двумя девайсами.

При выборе разветвителя его параметры должны соответствовать конкретной ситуации покупателя. Если будут использоваться не все разъёмы, то на оставшиеся рекомендуется поставить заглушки.

Разновидности

Применяются различные виды конструкций, каждая из которых имеет свои особенности. При выборе нужно учитывать, что предпочтение зависит от задач, стоящих перед пользователем.

Сплиттер

Это устройство разделяет поступающий сигнал на нужное количество потребителей. При этом его характеристики изменяются соответствующим образом. Сказанное можно пояснить на следующем примере. Если входной сигнал имеет уровень 12 дБ, то при разделении на два телевизора каждый из них получит по 6 дБ. Для трёх эта величина будет равна 4 дБ.

Ответвители

Такая конструкция применяется для преобразования сигнала в многоквартирных домах. При этом он распределяется на каждый этаж разветвителями. А затем в каждую квартиру при помощи ответвителей. Здесь обычно используется два выхода, причём сигнал на одном из них мощнее. Последний может быть использован для подключения ещё одного аналогичного устройства. Кабель от более слабого выхода будет применен для передачи сигнала в квартиру.

Сумматоры

Их можно использовать для одновременной работы с эфирными и цифровыми каналами. Он может работать только с двумя потребителями. Если одно из приёмных устройств будет отключено, то сохранится возможность использовать другое.

Как выбирать

Важно понимать, что чем больше приёмных устройств, тем больше ослабнет поступающий сигнал. Это приемлемо в тех случаях, когда он изначально высокий. Если это не так, то нужно выбирать активный антенный разветвитель. Его желательно устанавливать рядом с приёмной антенной.

Сначала нужно определить требуемые параметры прибора. Для этого заходят в настройки и смотрят частоты используемых каналов. Важно, чтобы верхний порог диапазона был выше этой частоты.

Нужно учесть количество имеющихся телевизионных приёмников и подумать о том, планируете ли покупать новую технику. Если это так, то для них также нужно предусмотреть выходы разветвителя. Их количество в купленном устройстве должно соответствовать.

При покупке нужно оценить внешний вид устройства. Если планируется разместить в специальном коробе, то нужно подобрать размеры так, чтобы он мог там поместиться.

На корпусе телевизора может быть предусмотрено место для крепления устройства. Если его планируют здесь закрепить, нужно чтобы разветвитель ему соответствовал. Недопустимо прикреплять его таким образом, чтобы он свободно болтался.

При покупке нужно определить типы доступных разъёмов. Они должны соответствовать имеющимся кабелям. Сделав выбор рекомендуется посмотреть в интернете, какие модели подойдут. При необходимости стоит предпочесть активный разветвитель.

Принцип работы

На первый взгляд может показаться, что можно непосредственно соединить несколько выходных кабелей к входному. На самом деле это, хотя и будет работать, но сделает сигнал настолько низкокачественным, что смотреть его будет невозможно.

Дело в том, что каждый кабель имеет определённое волновое сопротивление. У входного и выходного они будут различными. Если их соединить с другим при помощи скрутки, то часть сигнала пройдёт через неё, а большая часть отразится. Девайс устроен таким образом, что потеря качества при передаче является минимальной. Активный антенный ТВ разветвитель может полностью компенсировать потерю качества сигнала.

Выполнение подключения

При подсоединении кабелей нужно учитывать следующее:

• Если на устройстве имеются коаксиальные гнёзда, то к ним можно подключить любой тип кабеля с помощью обычных антенных штекеров.
• Когда в сплиттере присутствуют резьбовые соединения, предполагается. Что подключение будет осуществляться с помощью тонкого кабеля.
• Для винтовых зажимов доступно использование любого типа кабеля.

Для того чтобы провести подключение, требуется выполнить следующие действия:

• Провести закрепление разветвителя выбранным способом. Это можно сделать, закрепив на стене, зафиксировав на креплениях телевизионного приёмника, в специальной нише, в пластиковом коробе.
• С каждого разъёма разветвителя нужно снять заклёпки.
• К соответствующим гнёздам подключают кабели от телевизоров.
• Вставляют антенный кабель.

После этого можно приступать к просмотру доступных программ. После завершения монтажа нужно проверить качество изображения. Если оно будет недостаточно высоким, рекомендуется использовать более мощную антенну, или применить делитель ТВ активного типа.

Использование разделителей в квартире

Необходимо обратить внимание на расположение устройств внутри квартиры. Правила установки зависят от структуры соединения. Она может быть равновесной или неравновесной. Сказанное удобно пояснить на следующем примере.

В квартиру телевизионный сигнал поступает по одному кабелю. Приёмники находятся от него на одинаковом расстоянии. В этом случае можно использовать простой делитель. Который разделит входной сигнал на несколько одинаковых.

Если телевизоры находятся на различном расстоянии от входного кабеля, то соединения будут иметь различную длину. Таким образом на ближний сигнал будет наиболее качественным, а на наиболее удалённый — наименее. Здесь имеется неравновесная структура.

В этом случае используют ответвитель, который разделит сигнал на два, один из которых мощный, а другой относительно слабый. Последний предназначен для ближайшего телевизионного приёмника, а другой — для следующего ответвителя. Такая схема позволит получить максимальное качество видео и аудио на всех имеющихся устройствах. Разветвители позволят осуществить перераспределение мощности входного сигнала.

При использовании сплиттера необходимо выбрать для него подходящее место. Важно, чтобы длина кабелей была минимальной. При использовании трёх или большего количества телевизоров ожидается, что сигнал станет достаточно слабым. Это позволит смотреть аналоговые каналы, но не цифровые.

Для последних высокое качество сигнала имеет решающее значение. В этом случае рекомендуется использовать воспользоваться активным разветвителем. Он позволит усилить входной сигнал в необходимой степени. Нужно учитывать, что усиление сигнала можно делать также сразу после антенны.

Чем больше выходов у делителя, тем сильнее будет затухание. Поэтому не рекомендуется приобретать прибор, в котором больше гнёзд для подсоединения, чем необходимо. Если имеется только два телевизора, не советуют брать устройство на 3 или большее количество телевизионных приёмников. При его использовании может происходить не только ослабление сигнала, но и двоение изображения. Последнее связано с наличием пустых разъёмов. Чтобы избежать появления такого эффекта, на свободный разъём ставят заглушку с сопротивлением 75 Ом, который имитирует подключённую нагрузку.

Заключение

Делитель ТВ позволит использовать одну антенну для двух или большего количества телевизоров. Для того чтобы обеспечить высокое качество приёма, нужно правильно выбрать и подключить устройство. Если качество показа не соответствует желаемому, нужно ещё раз проверить правильность и аккуратность подключения.
