Как закрыть калитку изнутри и снаружи

Засовы и щеколды на калитки

Калитка или любая дверь является оградительной частью, не допускающей проникновения внутрь посторонних людей. Именно поэтому невозможно представить такие конструкции без замка или задвижки. При этом запор должен быть не только простым и надежным, но и эстетичным. Существует немало разновидностей подобных изделий, которые можно приобрести в магазине, а также сделать самостоятельно.

Описание и назначение

Надежное запирание двери или калитки позволит обезопасить жилище, не допустить попадание внутрь незваных гостей. Наиболее простыми видами запорных устройств считаются задвижки, засовы, шпингалеты и щеколды. Такие изделия могут различаться своим внешним видом, конструкцией.

Дверные щеколды представляют собой механизм запора для двери, выглядящий как пластина с рычагом, снабженным пружиной. При давлении на пружину происходит западание металлической пластины в гнездо планки, препятствуя открыванию двери.

Шпингалеты представляют модели скользящего типа, выдвигаемые при помощи рычага и входящие в предусмотренное отверстие на другой части дверной коробки. Они являются наиболее популярными моделями. Подобные изделия можно приобрести в магазине, а также сделать самостоятельно. Магазинные варианты внешне выглядят более привлекательными, а самодельные конструкции чаще получаются более качественными.

Дверные накладки для замка нередко используются для фиксирования ворот в гаражах, складах и иных нежилых помещениях. При их использовании накладки с прорезями надеваются на дужки, укрепленные на планке, и сквозь эти отверстия навешивается замок.

Накладные задвижки обычно выполнены в виде пластинки с ручкой, а также основания, крепящегося к полотну саморезами. Подобные изделия могут быть как со скобами для висячих замков, так и без скоб.

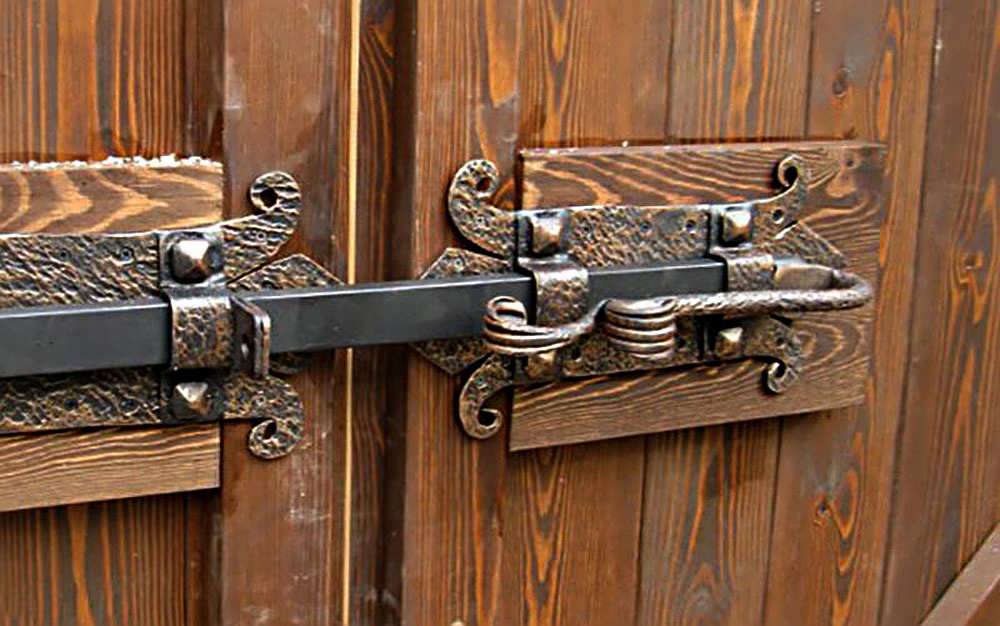

Засовы представляют собой большие задвижки, используемые для ворот гаража. Обычно конструкция состоит из основания, задвижки и скоб.

Часто в таких моделях предусмотрен пружинный механизм. Чтобы защитить пружинный засов от самопроизвольного открывания, предусмотрена специальная резьбовая ручка-винт.

Обзор видов

Придя в любой строительный магазин, можно увидеть разнообразные запорные устройства для уличных калиток, ворот.

Это может быть самая простая задвижка или двусторонняя модель, а также скрытая или опускающаяся запорная защелка с секретом.

Существуют хитрые запоры с пружиной или необычные запирающиеся щеколды. К подобным изделиям относятся шпингалет, щеколда, пружинный засов.

Многие умельцы предпочитают не покупать готовые засовы, а изготавливать данные предметы самостоятельно. К таким изделиям относятся:

самозакрывающиеся щеколды;
запирающиеся устройства;
пружинные запоры;
потайные модели;
винтовые конструкции.

Можно выделить основные виды запирающих устройств для калиток. Самыми простыми и часто используемыми считаются вертушки, выполненные в виде элемента с осью вращения посредине. Фиксация происходит при повороте «крыльев» вертушки. Такая деревянная вертушка подойдет для запирания домашней скотины в сельской местности или дачных калиток.

Интересной моделью являются шлагбаумы, представляющие собой вид вертушки с осью, которая смещена к краям элемента. Обычно используется подобный вариант для фиксации ворот со стороны улицы.

Кроме этих механизмов, есть и иные виды подобных изделий для распашных калиток, среди них – фиксирующие и сейфовые запоры. Задвижка с фиксацией подходит для запора дверок в грузовиках, фургонах. Иногда модели типа «вертушка», а также «шлагбаум» или «шпингалет» требуют дополнительного фиксирования, поэтому их усиливают навесными замками.

В строительных или хозяйственных магазинах можно приобрести как простые механизмы, так и довольно сложные конструкции, требующие помощи специалистов по установке подобных изделий. К таким моделям относятся устройства с кодами, а также электромагнитные варианты, для открытия которых используется специальный ключ или код. Сделать самостоятельно такие изделия невозможно, к тому же при установке либо ремонте потребуется помощь специалиста.

Запорные устройства условно можно разделить на типы, различающиеся по способу их работы. Они могут быть:

ригельными;
пазовыми;
винтовыми;
пружинными;
накладными;
сдвижными.

Могут различаться запорные устройства по весу, а также по надежности и функциональности, частоте использования.

Вертикальные и горизонтальные

Запорные конструкции разнятся по направлению их монтажа. Они бывают вертикальные, могут также быть горизонтальными.

Вертикальные модели обычно ставятся на ворота. Их использование позволяет предотвратить открывание снаружи. Расположение подобных запоров парное, при этом створки располагаются сверху и снизу, что обеспечивает надежность фиксации. Подобные типы механизмов больше подходят для распашных ворот в гаражах или врезных калиток.

Горизонтальные модели являются наиболее популярными, учитывая, что конструкции их самые простые. Заводские изделия имеют корпус со штырем и ответную планку для вхождения в нее штыря. По принципу работы подобные изделия схожи с работой шпингалетов. Небольшой штырек, выступающий и в роли ручки, ограничивает движение механизма. К горизонтальным конструкциям можно отнести щеколды и вертушки, служащие для фиксации дверей сбоку, а при их открывании они двигаются вертикально. Эти запорные механизмы считаются самыми простыми, но тем не менее прочными и надежными.

К данной категории можно отнести и самые простые крючки, обычно изготавливаемые из проволоки. Чтобы зафиксировать калитку, необходимо опустить язычок крючка в отверстие колечка. Подвижная часть может крепиться на коробе либо на створке, а фиксирующее кольцо крепят на противоположную часть.

Накладные плоские и винтовые

Накладные виды запоров сдвижного типа представляют собой несложный механизм, требующий закрепления к ровной поверхности. Такие задвижки имеют усиленный стержень, что обеспечивает особую надежность при запирании двери. Такие конструкции могут устанавливаться с обеих сторон дверного полотна. Для укрепления механизм дополняют навесным замком, который устанавливают на монтажные ушки.

Винтовые модели обычно крепятся с лицевой стороны. Такие изделия просты в эксплуатации, их легко монтировать. Винтовой затвор состоит из основы и стержня с резьбой. С помощью ключа механизм приводится в действие. К недостаткам подобного варианта можно отнести то, что ключ к подобным механизмам подбирается очень легко. Также необходимо обеспечить дополнительное пространство для вкручивания стержня.

Ригельные и пазовые с поворотным механизмом

Накладные и врезные конструкции открываются ключом или с помощью ручки. Состоят ригельные модели из ключа, имеющего выемки, и уникальной основы, соответствующей означенным выемкам. Учитывая, что такие изделия сделать самому непросто, за ними лучше отправиться в магазин.

Пазовые модели также являются довольно надежными. Для их фиксации необходимо ввести в скважину ключик и провернуть его, приведя шестерню в действие.

К еще одному виду подобных механизмов относятся пружинные модели с фиксацией. Приводятся они в действие благодаря пружинной конструкции. Обычно устанавливают их на внутренней стороне калитки. Служат они в качестве дополнительного элемента к основным запирающим устройствам.

Советы по выбору

Самодельные изделия и покупные запоры довольно многочисленны, поэтому бывает довольно сложно определиться с их выбором. Выбор изделия зависит от способа применения модели.

Выбирая запирающиеся устройства для калиток, следует учитывать многие моменты. Важно, чтобы подобные изделия выполняли свое прямое предназначение, то есть надежно защищали от попадания на территорию незваных гостей.

Вместе с тем такие изделия должны выполнять и декоративную функцию.

Красивая щеколда и механический кованый уличный замок на железных воротах или изделиях из профнастила будет смотреться очень интересно. Этот вариант часто выбирают для защиты распашных ворот, устанавливают их на деревянные калитки, металлические врата.

Приобретая готовое изделие, следует учесть:

в каких условиях будет оно эксплуатироваться;
материал, используемый для калитки;
надежность крепления;
ширину полотна двери.

Все перечисленные параметры будут влиять на размер модели, ее вес и сложность.

Для запирания калиток или ворот лучше выбрать не простой засов, а более массивный и прочный наружный фиксатор. Подобное изделие позволит владельцу имения защитить жилище, не дав возможности злоумышленникам открыть запоры снаружи.

Специалисты рекомендуют приобретать подобные изделия в хозяйственных магазинах. Особо это касается засовов для калиток, имеющих один тип. Модели же для ворот также можно сделать и самому.

Калиточные задвижки находятся у всех на виду, поэтому важно, чтобы они были надежными и внешне привлекательными. Пользуются калиткой намного чаще, поэтому работа подобных механизмов должна быть точно отлажена.

В отличие от калиток ворота имеют другие параметры. Различаются они внешне, своими размерами, конструкцией, материалами. В случае с воротами монтаж устройства лучше сделать скрытым для исключения видимости, ведь здесь красота щеколды менее важна, нежели защитные функции изделия.

Приобретение уже готовой калитки с предусмотренной задвижкой либо защелкой станет оптимальным выбором и позволит создать надежную защиту и фиксацию. Существуют специальные системы для подобных механизмов, обеспечивающих надежность всей конструкции и бесперебойную работу.

Выбор готовых устройств производят с учетом стройматериалов, используемых для калитки, конструкции и особенностей. Особо следует обратить внимание на качество приобретаемого устройства и на устойчивость материала к негативным природным факторам. Учитывая, что замки будут находиться в контакте с влагой и воздухом, подвижные детали конструкции начинут ржаветь, поэтому их рекомендуется смазывать автомобильной смазкой WD40.

Механические запоры нередко нуждаются в ремонте, поэтому целесообразно подобрать более простые изделия, имеющие простой механизм, не требующий починки.

Как установить?

При установке запорного механизма, сделанного своими руками, необходимо учитывать материал, к которому будет крепиться изделие.

Для основы из дерева необходимо:

подобрать крепежи, подходящие к ней;
на пластине сделать отверстие;
засов прикрутить к полотну.

Для изделий из профнастила механизм для большей надежности приваривают. Выбрав подобный вариант, следует учесть, что при демонтаже потребуется засов срезать либо поменять калитку.

Делаем запор на калитку самостоятельно

Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.

Какие запоры для ворот и калиток наиболее надёжны

Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:

замкам навесным;
винтовым конструкциям;
пазовым запорам;
накладным и врезным замкам;
механическим кодовым устройствам.

Замки навесные к воротам

Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.

Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки.

Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ.

Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.

Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.

Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.

Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.

Электромеханические устройства

Такие виды запоров для ворот помимо механических элементов включают электрические компоненты. Эта комбинация повышает надёжность и делает возможным беспроводное дистанционное управление. При выходе их открывают нажатием кнопки, выступающей из корпуса, а при входе ключом-таблеткой или электронной картой.

При отключении электроэнергии выйти можно, нажав кнопку, а войти с помощью обыкновенного ключа. К достоинствам следует отнести удобное пользование, хорошую защищённость от взлома, возможность подключения домофона, звуковой сигнализации и других систем безопасности.

Основными недостатками считаются зависимость от наличия электроэнергии и возможность отказов при низкой температуре и высокой влажности.

Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:

На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.
Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.
Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
На каркас привариваются два кольца, по которым будет двигаться засов.
Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.

Разновидности засовов

Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.

Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом

Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр

Среди самых распространённых типов засовов стоит отметить такие:

Запор шлагбаум, длинным деревянным брусом

Короткий поворотный запор

Запор щеколда можно устанавливать при прочной фиксации одной из створок

Вертикальный запор для ворот

По виду конструкции различают 4 типа.

Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Запор для уличной калитки: щеколда, шпингалет, делаем своими руками Двухсторонний запор для калитки своими руками Как установить засов на ворота своими руками: чертежи, видеоинструкция Защелка для калитки своими руками: как сделать простую автоматическую или двухстороннюю скрытую защёлку из профнастила самому Запор для калитки своими руками. что следует знать? Задвижка и засов на калитку своими руками: инструкция и фото Засов на ворота своими руками: как сделать для распашных гаражных конструкций, фото и видео Как смастерить запор для калитки своими руками? Запоры для ворот и калиток: преграда для непрошеных гостей Как смастерить засов для калитки — sdelayzabor.ru

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

Самозакрывающаяся щеколда на калитку.
Запирающее устройство для калитки со щеколдой и верёвкой.
Пружинный запор.
Потайной замок.
Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
Привариваем посередине сваркой к ней болт под крепление защёлки.
Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
Крепим к основной запирающей пластине ручку для открывания.
Зафиксировать готовую щеколду на калиточной дверце.
Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Изготовление засовов для ворот своими руками: обзоры наиболее популярных решений на фото Как сделать засовы и запоры для ворот – инструкция Запор на калитку: как сделать секретный или хитрый двухсторонний запор из профнастила своими руками и оригинальные чертежи для этого Запоры для распашных ворот своими руками Засов для распашных ворот Делаем запор на калитку самостоятельно Защелка на калитку своими руками: как сделать щеколду для калитки самостоятельно Засов для распашных ворот | самоделки на все случаи жизни - notperfect.ru Засов для гаражных ворот: делаем своими руками- виды и пошаговая инструкция +фото и видео Задвижка на калитку своими руками: как сделать засов, фото

Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
Привариваем упор на запирающий прут, который будет играть и роль ручки.
При монтаже двустороннего шпингалета делаем всё на пластине.
К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
Делаем крепление на калитке под запор.
Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

Обрезается кусок стального прута длиной 20–25 см.
Согните его под прямым углом 5–10 см от края.
По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
Пластина, являющаяся основанием для механизма, приваривается к забору.
На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Как выбрать ручку для ворот

Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.

Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.

Пример оригинальной ручки для распашных ворот

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Задвижка на калитку: щеколда своими руками, засов, запор, фото, видео, чертеж и схемы Как сделать защелку для калитки: принцип работы и разновидности, материалы Запор на ворота: как сделать для гаража своими руками и виды устройств Делаем запор на калитку самостоятельно Запор для уличной калитки: щеколда, шпингалет, делаем своими руками Самостоятельное изготовление засова для калитки Как установить засов на ворота своими руками Засовы для гаражных ворот своими руками: виды и чертежи- установка и инструкция +фото и видео Различные запоры на ворота Как сделать засов для ворот: своими руками на гаражные распашные створки

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Действие задвижки

Единственным недостатком таких приспособлений является то, что запираются они только с внутренней стороны. Хотя умельцы придумали такие варианты, чтобы была возможность с обеих сторон эксплуатировать задвижку. Для фиксации створки применяют металлическую арматуру или прутья с загнутыми концами или приваренной ручкой, которые проворачиваются в сторону калитки и не представляют опасности.

Принцип изготовления

Простой запирающий механизм

На каркасе и на самой калитке, если они металлические, привариваются дуги, диаметром чуть больше арматуры, так, чтобы задвижка свободно скользила. Если изделие деревянное, то подобные дуги вырезаются из металлического листа, и крепятся к нему саморезами.

Чаще на калитку крепят горизонтальные задвижки, этот вариант удобен в эксплуатации. Не нужно будет наклоняться к земле, чтобы ее открыть или закрыть. Для того чтобы самодельная щеколда запиралась наглухо, в плоскости дуги высверливаются отверстия с резьбой. В них будут ввинчиваться до упора соответствующие по диаметру болты. Этот способ закрепления щеколды удобен для ночного пользования, так как она становится неподвижной.

Необходимый материал

Чтобы соорудить такую незамысловатую конструкцию понадобятся:

арматура такой длины, чтобы ее было достаточно для соединения каркаса с калиткой, и для сгибания (подобие ручки);
металлический лист или такая же арматура для создания дужек;
сварочный аппарат или саморезы;
вспомогательный столярный инструмент;
краска.

Вместо дужек можно использовать профильную трубу, в которой вырезаются соответствующие отверстия для свободного движения ручки щеколды. Об этом способе изготовления доступно описано в видеоуроке в конце статьи.

Защелка для калитки своими руками: фото, как сделать на ворота из профнастила, видео

Защелка на калитку и ворота – это разновидность запорного механизма, который полностью заменяет врезной замок либо позволяет его дублировать при потере ключа. Основное достоинство защелки заключается в простоте установки и функционирования. Помимо этого, засовы и щеколды используются для крепления калитки в закрытом положении, что продлевает срок ее эксплуатации.

Защелка на калитку

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

В строительном магазине

В продаже есть несколько основных разновидностей таких закрывающих устройств:

Вертикальные задвижки.
Горизонтальные накладные задвижки.
Винтовые задвижки.
Накладные сдвижные запоры.
Поворотные пазовые конструкции.
Реечный ригельный механизм.
Врезная конструкция.
Защелки с креплением на основе пружины.
Кодовый замок.
Электромагнитный замок.
Электромеханический замок.

В большом магазине

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

Около дома

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

Варианты запоров

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Самодельные дворовые деревянные калитки, а также калитки из профлиста могут закрываться аналогичным способом.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

Чертеж монтажа

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Около магазина
