Какая труба нужна для турника

Какой диаметр перекладины турника?

Согласно правилам Международной федерации гимнастики (FIG) перекладина должна находиться на высоте 278 см и иметь длину 240 см. Толщина перекладины — 2,8 см.

Какой должен быть диаметр трубы для турника?

В большинстве случаев конструкция самодельной перекладины представляет собой металлическую трубу, которая устанавливается в дверном проеме. Ее ориентировочный диаметр должен составлять от 30 до 40 мм, или 25 мм, если турник рассчитан на ребенка. Именно такой размер трубы будет наиболее удобным для надежного хвата.

Какая труба подойдет для турника?

Толстостенная труба для турника понадобится в двух типоразмерах: диаметром 12 см и длиной около двух метров, и диаметром менее 12 см для стоек, а также труба диаметром 3-3,5 см для горизонтальной перекладины.

Какой диаметр трубы для брусьев?

Перекладины брусьев изготовлены из круглой трубы диаметром 42мм, длиной рабочей поверхности 1800мм.

Как сделать турник у себя во дворе?

1. Для начала необходимо выкопать две ямы глубиной около 60–80 см под опорные столбы. .
2. Затем нужно вставить в вырытые ямы опорные столбы, засыпать песком на 10–15 см, после чего его следует утрамбовать, а ямы залить до верха раствором.

Сколько стоит турник на стену?

1890 руб. Турник для квартиры настенный – это стильная модель для подтягиваний двумя хватами: широким и средним. Места хватов обтянуты специальной противоскользящей пленкой, которая позволит более комфортно заниматься на турнике.

Как подобрать высоту брусьев?

Обычно хватает запаса в 30-35 см от перекладины до потолка. Для брусьев — высота брусьев обычно принимается чуть ниже уровня плеч, чтобы на них можно было вскочить с пола. Если у Вас модель брусьев с регулируемой шириной, то расстояние между брусьями обычно принимают по ширине плеч или чуть больше.

Каким должно быть расстояние между брусьями?

Согласно все тем же нормам, расстояние каждой жерди от горизонтальной напольной поверхности должно составлять чуть больше полутора метров (если говорить точнее, то от 160 до 170 сантиметров). При этом расстояние между двумя продольными брусьями обычно составляет не менее 42, но и не более 62 сантиметров.

Турник: домашний, уличный, для накачки и гимнастики – варианты, схемы, изготовление

У атлетов и гимнастов, разрядников и мастеров, среди безделушек можно обнаружить забавную игрушку – турникмена. В частном разговоре владельцы признаются: с нее все и началось, прикольно было бы вот так же повертеться. Искали подходящую перекладину, потом – ДЮСШ, прилежание, упорство, большой спорт.

Однако и без мечтаний о чемпионатах и олимпиадах, и в зрелом возрасте турник поможет сохранить в здоровом теле здоровый дух. Это самый доступный из спортивных снарядов, но с довольно широкими возможностями; тем более что спортивную перекладину – турник – возможно сделать самостоятельно и заниматься на нем в домашних условиях.

Примечание: любой спортивный снаряд – не объект для интуитивного самотворчества. Нарушение этого правила грозит увечьями. Поэтому, если у вас нет возможности правильно рассчитать размеры деталей, выбрать для них материал и технологию сборки, а затем провести полноценные испытания, необходимо точно следовать проверенным образцам.

На заметку

Надежный прототип, инструмент, рабочие навыки и хотя бы уголок в гараже под мастерскую – залог успеха. Но, чтобы сделать хороший турник своими руками, нужно обязательно иметь в виду следующее:

• Сварные швы не разбалтываются, однако при превышении параметрами эксплуатационных нагрузок предельных значений и/или нежелательных внешних воздействиях склонны к внезапному разрушению.
• Механические нагрузки сосредотачиваются в углах конструкций.
• Квадратная труба жестче круглой, диаметром в диагональ квадрата, из того же материала, с той же толщиной стенок, но, если предел прочности материала превзойден, квадратная труба резко сминается, а круглая чаще всего довольно плавно гнется.
• Дерево для деталей, несущих основные знакопеременные нагрузки, непригодно по ряду причин, за единичными исключениями.

Как эти обстоятельства учитываются на практике, мы посмотрим далее на примерах готовых изделий.

Сразу за дело

Чертежи самодельного турника с возможностью выполнения базовых упражнений для пресса, хорошо известного в рунете, приведены на рис. Секрет его популярности – в доступности материалов, продуманной конструкции и размерах (о них еще см. далее), соответствующих среднестатистической антропометрии любителей домашней физкультуры в РФ. Подвешивается этот снаряд к стене на кронштейнах-крючьях наподобие тех, что на след. рис., но под квадратную трубу. Для сохранности отделки стены контактирующие с ней поверхности желательно оклеить резиной толщиной 3-5 мм. Красным отмечены сварочные швы.

Самодельный турник брусья-пресс

Турник на след. рис. вполне мог бы быть прототипом предыдущего, но изготовлен из круглой бесшовной трубы из хромоникелевой стали, что-то вроде 79НХС. Пищевая нержавейка не годится, она непрочна! Спецматериал позволил уменьшить подкосы и сечения деталей, что сделало данный турник эстетичнее и легче (14 кг против 18). Но для его изготовления требуется солидный опыт сварщика. Обратите внимание, что радиус изгиба кронштейнов по внутри на 0,2 мм меньше диаметра трубы: это при аккуратном пользовании гарантирует от люфта на 3-5 лет.

Чертежи турника брусья-пресс из круглой трубы

Примечание: о рукоятках в том и другом случае см. далее.

А что это вообще?

И тот, и другой снаряды представляют собой настенный турник типа перекладина-брусья-пресс: на таком можно выполнять некоторые упражнения без маха ногами. Однако и базовый их набор довольно обширен (см. в конце), позволяет сохранять форму в домашних условиях: в положении брусьев, как слева на рис., можно отжиматься на весу и держать угол, с «ножницами» или без, а в положении турника, как в центре, выполнять разнообразные подтягивания на 3 хвата: широкий, средний и узкий.

Устройство и размеры турника брусья-пресс

Базовым размером турника брусья-пресс для выбора при покупке или пересчете размеров прототипа под себя является расстояние между концами рукояток под широкий хват (110 см справа на рис.): чтобы польза от занятий была максимальной, оно должно быть равно величине маховой сажени занимающегося, см. фигурку на рис. Если атлетов в семье несколько – величине маховой сажени самого крупного. Остальные размеры меняются пропорционально, кроме высоты рукоятей под захват на брусьях; размер 12 см. на рис. При чтении дальнейшего также учтите, что под себя все размеры можно корректировать пропорционально базовым.

Больше возможностей предоставляет напольный турник 3 в 1, см. след. рис: упоры для жима лежа позволяют добавить целый комплекс упражнений. Однако простые напольные турники 3 в 1 (три поз слева направо на рис.) не рассчитаны на использование в жилых помещениях, т.к. для должной их устойчивости требуется надежное крепление к полу и несущая способность перекрытия от 400 кгс/кв. м, в то время его норма для жилых помещений – 250 кгс/кв. м.

Напольный турник 3 в 1

Тем не менее, поставить напольный турник в квартире возможно, если сделать его разъемным, как справа на рис: верхняя часть с перекладиной крепится к стене, как описано далее, а нижняя – брусья и упоры под «лежку» – к верхней болтами или накидными крюками. Тогда настил пола может быть любым, нагрузка на него не превзойдет «жилых» 250 кгс/кв. м, и нижнюю часть снаряда можно будет убирать для уборки или производства работ в комнате.

Примечание: при остром недостатке места помочь держать себя в форме сможет простейший турник в дверном проеме или коридоре. Мы о таких подробнее поговорим далее.

А как их делать?

Теперь мы знаем достаточно для выбора подходящей конструкции. Чтобы сделать турник дома, осталось разобраться с материалами и технологией. Возможно, указанные ниже требования кому-то в чем-то покажутся избыточными, но учтите: турником может воспользоваться достаточно массивный, энергичный и тренированный человек. Ответственность за все потенциальные нежелательные последствия при этом полностью ляжет на изготовителя, т.к. сертификации самодельных спортивных снарядов законодательством не предусмотрено, хотя изготовление их для собственного употребления и не запрещено.

О нагрузках

Трубы и профили

Для деталей турника под захват используют стальные трубы диаметром 26-40 мм. Чтобы определить его точнее, замерим ширину ладони на уровне оснований пальцев и умножим на 3,3. Трубы толще или уже не обеспечат надежного хвата, и эффективность занятий упадет. С учетом указанной выше минимально необходимой несущей способности толщина стенок трубы из обычной конструкционной стали должна быть от 2 мм для домашнего турника и от 3 мм для уличного, а бесшовной из спецстали – от 1,5 мм. Тоньше нельзя из соображений устойчивости к знакопеременным нагрузкам, даже если материал жестче карбона.

Очень хорошие круглые трубы для спортивных снарядов обнаруживаются иногда в карнизах старых штор и гардин, но не всяких. Изделия эпохи брежневского расцвета застоя бракуются однозначно; их легко распознать по ясно различимому шву и некачественному, вздувшемся пузырями и шелушащемуся, покрытию. Зато среди остатков горбачевско-перестроечной конверсии обнаруживаются такие, что, возможно, ведущие разведки мира до сих пор безуспешно охотятся за секретами их сплавов.

Квадратные стальные трубы для домашних турников применимы от 40х40х2, а для уличных – от 50х50х3 или от 60х60х2. Стойки последних можно делать также из круглой трубы от 80х2. Если же трубы квадратные, то обязательно – с закругленными углами. Трубы с острыми углами рассчитаны на давление изнутри, скажем, в трубопроводах, а под внешней нагрузкой ненадежны и способны внезапно, без появления видимых предупреждающих признаков, сминаться с изломом.

Турник-брусья-пресс в доме

Теперь посмотрим, как надежно повесить турник на стену, т.к. именно она здесь будет слабым звеном. Однозначно не годятся под домашние спортивные снаряды стены слабые: из ПГБ, пеноблоков, шлакоблоков, газобетона, деревянные щитовые или композитные (SIP-панели напр.), из гипсокартона или фанеры на каркасе и т.п. Также весьма нежелательно вешать турник на каменные капитальные (несущие) стены, т.к. это может вызвать появление в них трещин. В некоторых странах по данной причине использование настенных спортивных снарядов в быту вообще запрещено. Т.е., нам остаются только бетонные или кирпичные перегородки и стены из бруса или бревен.

Долговременная несущая способность одногого узла крепления к стене, в т.ч. на изгиб и сдвиг, должна быть не менее величины рывка спиной физически нормально развитого взрослого мужчины; это примерно 130 кгс. Со стороны, так сказать, крепежа, ее обеспечивают болты от М8 в стальных цанговых анкерах. Саморезы в пластиковых дюбелях не годятся однозначно! В прочной стене (без учета толщины отделки) анкер должен сидеть (т.е. быть заложен в стену) не менее чем на:

• 120 мм – в бетонной стене.
• 150 мм – в кирпичной.
• 180 мм – в брусовой цельной из прочного дерева (дуб и т.п.).
• 220 мм – в стене из хвойной древесины или переклеенного бруса.

Болт М8 может выступать из анкера наружу не более чем на 20 мм. Если толщина отделки плюс кронштейна превышает эту величину, нужно брать крепеж соответственно большего типоразмера – М10, М12, М16 и т.д.

Осталось провести расчет количества точек крепления. Их общая несущая способность должна быть не ниже эксплуатационной нагрузки на турник, умноженной на 2,5. Напр., турник рассчитан на 200 кг. Крепления все вместе должны держать от 200х2,5 = 500 кгс. Делим на несущую способность одного (130 кгс), получаем 500/130 = 3,846; округляем до ближайшего большего – нам нужно не менее 4-х точек крепления. Расстояние между ними в кирпичной или бетонной стене – от 0,7 заложения анкера в стену.

Высота подвеса

Последний момент перед началом работ по изготовлению турника – нужно найти монтажные (установочные) его размеры в помещении. Выше условной фигуркой указано, как найти базовый конструктивный размер турника 3 в 1; ниже посмотрим, как на основе других видов саженей определяются базовые размеры уличного турника. А еще одна сажень – казённая – поможет найти подходящее место для домашнего турника на стене.

Что такое казённая сажень, ясно из рис. справа; поднятая вверх рука должна быть полностью вытянута. Именно индивидуальная казённая сажень самого рослого в семье и является оптимальной высотой расположения перекладины. Проверяют ее промером высоты головы от плеч до макушки в прибавкой 5-7 см: расстояние перекладины от потолка должно быть не меньше этой величины. Вдруг высота комнаты не позволяет, надо опустить турник: уж лучше подтягиваться, поджимая ноги, чем рихтовать темечком потолок.

Видео: пример изготовления настенного турника

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали. И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны.

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

1. От конца удлиненной прорези до края грифа – от 30 мм;
2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

Примечание: возможно еще разъемное крепление турника в проеме хомутами на уголках, но вид – см. справа на рис. Крепление перекладины на прочных деревянных бобышках (слева и в центре) пригодно для людей весом до 60-65 кг – подростков, женщин. И перекладину такого турника снять нельзя, что при стандартной высоте дверного проема в 190 см создает большие неудобства.

alt=»Кустарные способы крепления турника в проеме» width=»532″ height=»165″ />

Кустарные способы крепления турника в проеме

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

Турник на улице

Уличный турник с возможностью гимнастических упражнений представляет собой достаточно сложную систему, занимающую немало места, см. рис. Там же показано, как определяются его базовые размеры. Заглубление под бетонирование указано минимально допустимое; на самом деле оно должно быть более нормативной глубины промерзания не менее чем на 0,2 м. Цепи необходимы для гашения рывков; тросы при интенсивном использовании не выдержат.

Схема установки уличного гимнастического турника с оттяжками

Чертеж уличного турника брусья-пресс 3 в 1

На даче или в небольшом дворе частного дома можно поставить уличный турник 3 в 1. Его устройство и основные размеры даны на рис. справа. Конструкция позволяет выполнять и кое-какие маховые упражнения, особенно если сделать спинной упор съемным, но на свежем воздухе хочется поразмяться основательнее. Возможно ли соорудить на ограниченной площади настоящий гимнастический турник без оттяжек, цепей, талрепов, сложных соединительных узлов, многих скважин? Да, если учесть приведенные в начале сведения по механике и прочности.

Первое – никакой сварки. Микротрещины в проржавевших швах делают внезапное их разрушение под нагрузкой весьма вероятным, а нагружен турник тогда, когда на нем человек. Болтовые соединения разбалтываются, но скрип, лязг и люфт грифа вовремя дадут знать, что нужно осмотреть и поправить. Второе – никаких углов или сгибов. Гриф должен быть консольным, с небольшим вылетом концов. Нагрузка оттечет от мест стыка стоек с грифом в консоли, и конструкция получится достаточно надежной. Для гашения рывков при интенсивных упражнениях на концы консолей можно наварить грузы по 3-5 кг. Третье – стойки (труба от 80х80х3 или от 100х3 круглая) с подпятниками 300х300 мм толщиной от 6 мм.

Как устроен уличный/дворовый гимнастический турник без оттяжек, ясно из рис. Бетонирование – на менее чем на 120 см. Под головки болтов от М12 подкладываются шайбы от 30х2; такие же под гайки, и под них же – пружинные разрезные шайбы (шайбы Гроувера или просто гроверы). Контрить гайки не надо, при характерных для гимнастических упражнений нагрузках это только лишние детали и работа.

Устройство уличного гимнастического турника без оттяжек

Видео: пример установки уличного турника

А что на нем делать?

Упражнения на спортивных снарядах – это уже отдельный большой мир. Но для начала см. видео о базовых упражнениях на домашнем настенном турнике:

Видео: упражнения на турнике в квартире

К рекламным вставкам относитесь как хотите, но упражнения там показаны правильно. И, как видите, на таком незатейливом снаряде можно много сделать для того, чтобы в здоровом теле обитал здоровый дух.

Как сделать турник своими руками: советы профессионалов

Для стального здоровья: как сделать турник на улице из металлических труб

Из стальной трубы можно создавать не только коммуникации, но и сложные конструкции и даже целые спортивные комплексы. Правда, для таких сооружений требуются определенные навыки, поэтому мы предлагаем начать с малого и сделать турник уличный из труб для улицы самостоятельно.

Какие материалы нужны, и из какой трубы сделать турник уличный?

Толстостенная труба для турника понадобится в двух типоразмерах: диаметром 12 см и длиной около двух метров, и диаметром менее 12 см для стоек, а также труба диаметром 3-3,5 см для горизонтальной перекладины. Кроме того, вам понадобятся:

• Цементный раствор
• Состав для обезжиривания
• Антикоррозийный состав
• Пескоструй для обработки швов (желательно, но необязательно)
• Сварочный аппарат с запасными электродами
• Трубогиб
• Ножовка по металлу

Как сделать турник на улице: пошаговая инструкция и важные моменты

Шаг 1: Подготовить две ямы глубиной около полутора метров на расстоянии, равном длине горизонтальной перекладины (около 1,2-1,5 м). Поместить в ямы трубы диаметром 12 см.

Шаг 2: Трубы нужно прикопать, заполнить цементным раствором и погрузить в него трубы меньшего диаметра. С учетом того, что они на определенную глубину также будут уходить под землю, длину необходимо брать не менее 3,8 метра (после погружения в цемент на поверхности останутся стойки высотой около 2,3, что считается оптимальным для турника). До полного высыхания раствора желательно установить подпорки для стоек.

Шаг 3: После того, как цемент высох, можно приступать к установке перекладины. Наиболее простым вариантом считается просто приварить трубу к стойкам, но этот метод ненадежен и со временем перекладина может просто отвалиться под весом занимающегося, а это травмоопасно. В оптимальном варианте труба для уличного турника должна погружаться в стойки, поэтому желательно взять изделие несколько большей длины, чем расстояние между стойками, и загнуть края под прямым углом. После этого готовую трубу можно вставлять в отверстия стоек и смело приваривать.

Шаг 4: После остывания сварных швов их необходимо обработать пескоструем, чтобы убрать весь шлак, обезжирить, а затем покрыть антикоррозийным составом или грунтовкой. Осталось только покрасить – и турник готов!

На заметку: по той же схеме можно изготовить детские качели, нужно только добавить крючки или петли на перекладине, сварить из трех труб каркас с двумя поручнями и гнутой квадратной опорой под сидение, сделать из двух досок или металлического листа сидение, отполировать его и покрыть лаком.

Если с этим простым турником сложностей не возникло – смело переходите к более сложным конструкциям и создавайте свой собственный комплекс для workout занятий!

Турник на даче

Времени на даче провожу много, захотелось сделать турник. Ничего особо сложного там нет, две стойки и палка между ними. Готовые конструкции посмотрел — вообще не воодушевили. Подумал, решил с деревом не возиться, все сделать из металла. Понадобится:

1. две металлические опоры квадратного профиля 10х10 см, 3-4 мм толщиной. Длина опоры — 3,5 метра, на метр в землю закапывется. Расстояние между стойками 1,5 метра.

2. водопроводная труба длиной 1,8 метра, внутренним диаметром 25 мм, толщиной 3-4 мм, внешний как раз 33 мм получается.

3. Краска-грунтовка по ржавчине, из расчета 1 баллончик на один слой одной опоры. Всего 5 баллончиков.

4. Два длинных болта из оцинковки, 8 мм диаметр, 150 мм длина, 8 шайб, 4 гайки.

5. Пара кусочков жести 30х15 см для крышечек на торцы опор.

6. Инструмент — дрель, болгарка с металлической круглой щеткой для очистки ржавчины, гаечные ключи, ножницы по металлу, молоток, лопата, отрезок нити (для отвеса)

На концах балок болгаркой пропиливаются отверстия, чтобы через них можно было пропустить трубу:

Будущие опоры

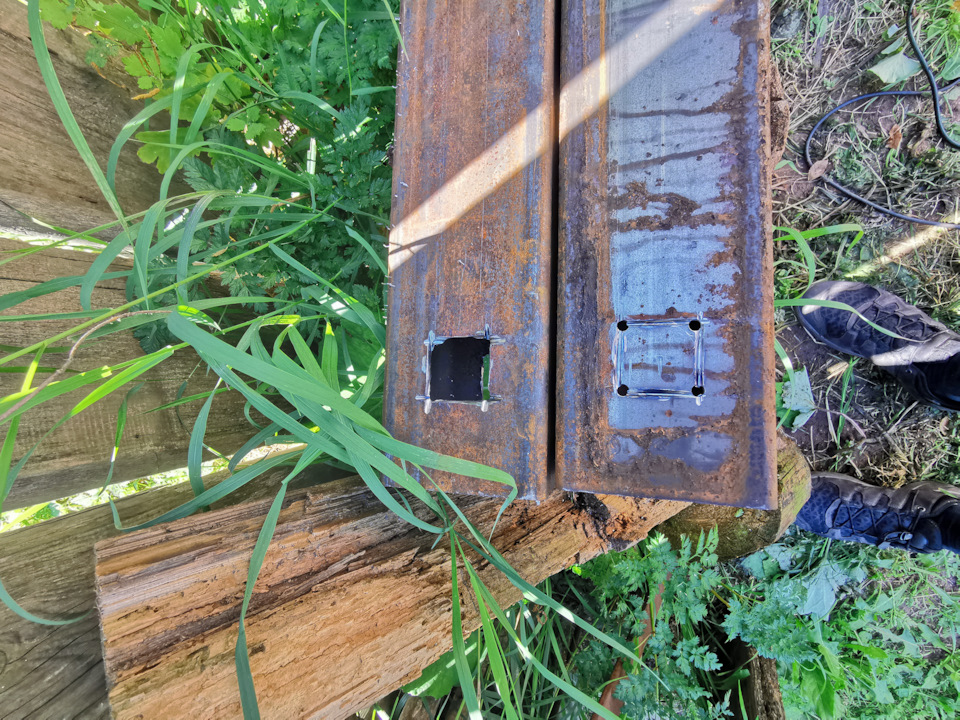

Обычной болгаркой без насадок круглые отверстия не сделать, поэтому пропиливаются квадратные. Это непринципиально, главное, чтобы труба-перекладина проходила насквозь. Чтобы легче пилить было, по углам размеченного квадрата просверливаются отверстия насквозь:

Разметка и готовые отверстия

В трубе-перекладине с одной стороны на расстоянии 8 см от края сверлится сквозное отверстие диаметром 10 мм:

Сквозное отверстие в перекладине

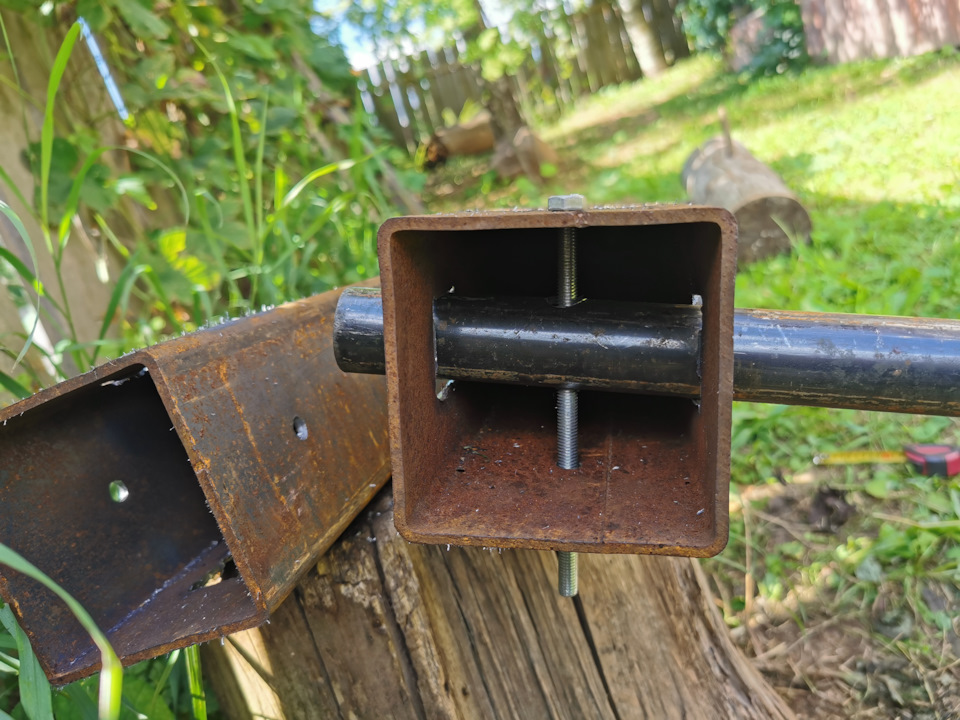

Оно нужно, чтобы зафиксировать перекладину, чтобы она не проворачивалась. Второй конец пока не трогаем, в нем отверстие будем сверлить по месту, после установки опор. Сверлим соответствующие отверстия в балках, проверяем, что болт свободно входит:

Крепление трубы в опорах, вид сверху

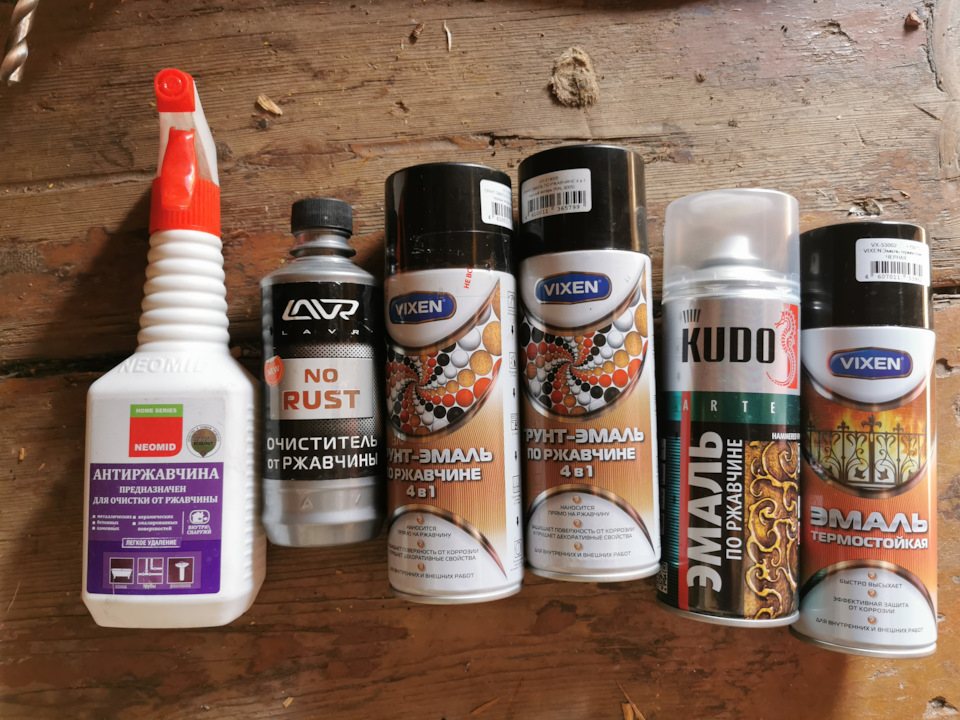

Дальше обрабатываем и защищаем опоры и перекладину. Химия в помощь:

Химия и краска

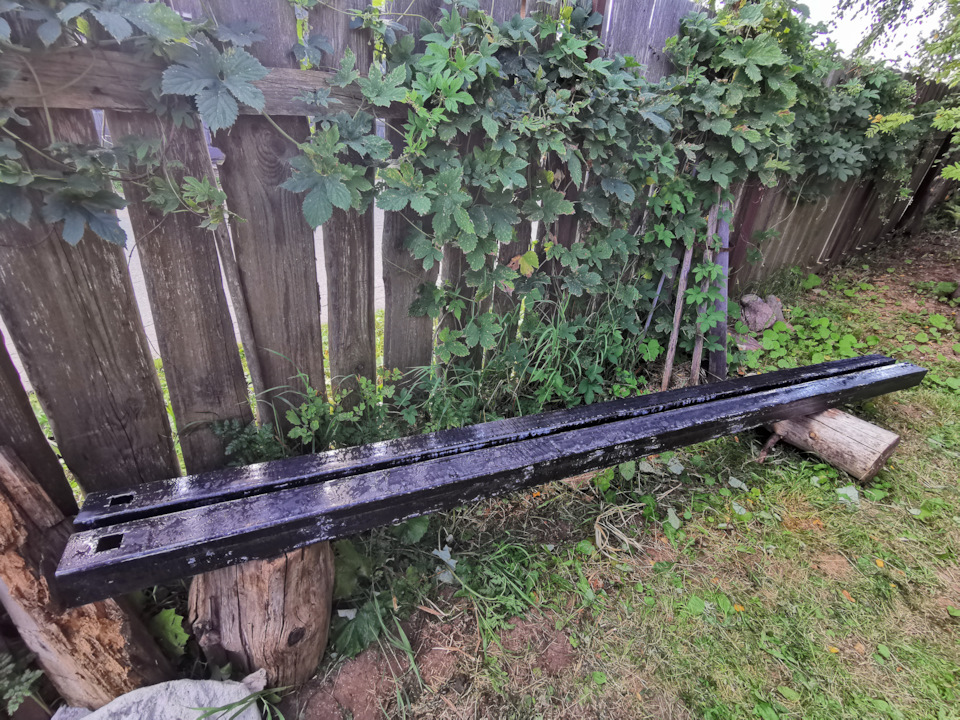

После зачистки и обработки антиржавчиной опоры приобретают вороной цвет:

Стойки в процессе обработки

Дальше все это красим. Подземную часть — в несколько слоев. Надземную — в один слой, второй слой нанесем на месте после установки. Оставляем просохнуть и идем копать ямы под опоры на расстоянии полуметра друг от друга.

Вот тут у меня руки стали очень грязными и фоток я уже не делал. Первые 30 сантиметров — земля, дальше глина пошла, тяжелая, слипшаяся. Пришлось повозиться. Выкопал яму в один метр. Чтобы выровнять дно во второй яме, сколотил из реек П-образную конструкцию, ножки опустил в яму и по ней мерял глубину. Когда дно стало одинаковым, на дно положил камни, которые нашлись, пока яму копал. Эти камни будут перераспределять нагрузку и препятствовать тому, чтобы стойки опор уходили в землю со временем.

Из нитки и гайки делаем отвес. Ставим стойки в яму, выравниваем по отвесу, и начинаем засыпать, плотно трамбуя глину вокруг стоек. Периодически проверяем, что вертикаль не ушла. Когда опоры уже держатся сами, вставляем трубу-перекладину в них, фиксируем один конец болтом. Дальше полностью засыпаем стойки.

Во второй опоре по месту просверливаем трубу насквозь и фиксируем вторым болтом. Обрезаем торчащий край по месту болгаркой (я не стал резать, туда леску зацепим, по которой вьюны расти будут). Обрезаем излишек болтов. Красим финишным слоем всю конструкцию. Турник почти готов:

Турник стоит и покрашен

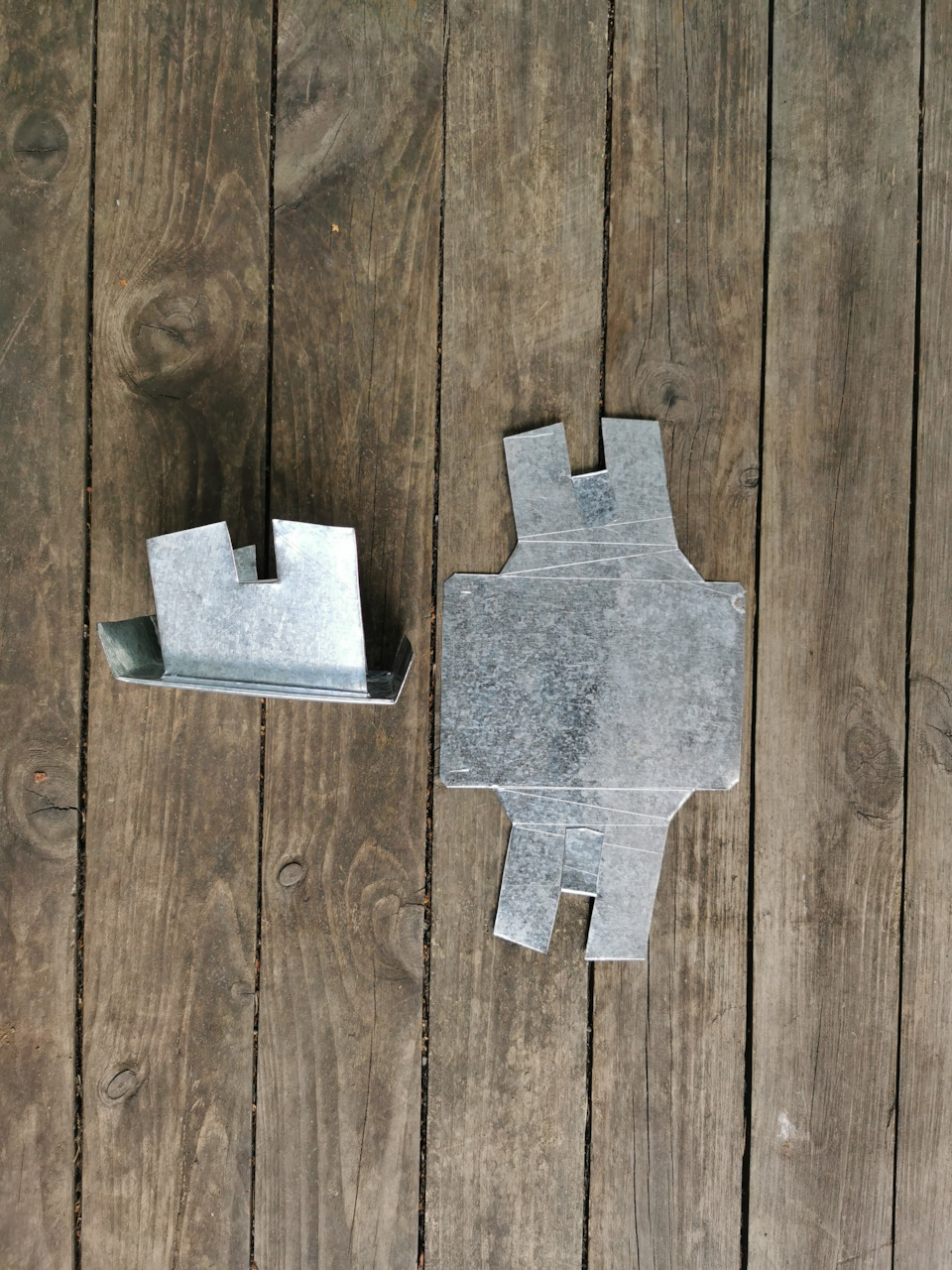

Финальный штрих — надо закрыть от дождя торцы балок. Из жести вырезаются крышки 12х12 см, перекрывающие торцы 10х10 см. Крышкам придается небольшой уклон, чтобы стекала вода:

Крышки — развертка и готовая

Крышки вставляются в торцы, турник готов:

Турник готов

Если нарезать несколько отверстий по подобной схеме, то можно сделать регулируемую по высоте перекладину. Мне было лень, сделал под себя.

Конструкция содержит потенциал расширения — если понадобится детский турник, то с одной стороны можно будет вкопать еще одну опору, и в ней уже сделать несколько отверстий. А перекладину переставлять по мере роста ребенка.

Затраты времени — 1 день, вместе с покупкой материалов. Стойки — тяжелые, таскать надо аккуратно. По деньгам получилось в районе 5500, самое дорогое — металлические опоры.
