Сколько дренажных колодцев нужно вокруг дома

Пристенный дренаж вокруг дома: функции, виды, выбор технологии, материалы

Для отведения воды от подземных сооружений могут использоваться дренажные системы следующих видов.

1. Пристенный

Талые и дождевые воды могут скапливаться в поверхностном слое грунта в случае, если на определенной глубине существует естественный или искусственный водоупор (слой, не пропускающий воды вглубь грунта). Таким водоупором может быть верхняя плоскость подземного сооружения. Воды, скапливающиеся над водоупором в таких случаях, называют верховодкой. Для их отведения используется пристенный дренаж. Он представляет собой систему заглубленных дрен (траншей, засыпанных песчано-гравийной смесью, внутри которой уложены дренажные трубы). Дрены опоясывают сооружение и связываются с основной дренажной системой либо с колодцами.

2. Пластовый

Представляет собой слой дренирующего материала. Располагается под подземным сооружением на всей его площади. Используется для понижения уровня грунтовых вод в случае, если сооружение обустраивается на водоносном слое. Связывается выходящими дренами с основной дренажной системой.

3. Кольцевой

Может обеспечивать значительное понижение уровня грунтовых вод вокруг защищаемого объекта либо на выбранном участке. Дрены обустраиваются таким образом, чтобы создать замкнутый контур, по которому грунтовые воды перемещаются к точке сброса. Кольцевой дренаж обустраивают на значительном удалении от защищаемого сооружения для того, чтобы избежать смещения или просадки грунтов.

4. Внутренний

В случае, если существует риск попадания вод внутрь подземного помещения, на его полу обустраивается внутренний дренаж. Представляет собой систему канавок, защищенных сверху решетками. В эти канавки собирается вода с пола помещения. Далее она отводится в основную дренажную систему либо к точке сброса.

Инженеры компании «Мос-дренаж» рекомендуют при обустройстве дренажа подземных сооружений учитывать следующие требования.

• При отсутствии условий, в которых грунтовые воды удаляются с осушаемой территории самотеком, необходимо использование насосов для направления стока.
• Использование дренажной системы возможно только при условии, что обустройство дренажа не повлечет за собой негативных последствий (вымывание грунта, его смещение и т.п.).
• Если дренаж необходим, но при этом существует риск негативных последствий использования дренажной системы, при ее обустройстве должен применяться ряд профилактических мер для укрепления грунтов и предотвращения их размытия.
• Дренаж эффективен только в сочетании с другими методами гидрозащиты: обустройством отмостки и ливневой канализации, а также применением гидроизоляции.

Конкретная система дренажа подбирается в соответствии с характеристиками грунта на территории, а также с особенностями подземного сооружения. Например, для защиты фундамента на участке с низким уровнем грунтовых вод в целях профилактики используется пристенный дренаж, защищающий конструкцию от верховодки. Если речь идет о строительстве тоннеля или подземного помещения на территории с высоким уровнем грунтовых вод и смешанным составом грунта, целесообразно использовать комплекс дренажных систем, который может включать в себя дренажи поверхности пластового и кольцевого типа, а также внутренний дренаж для профилактики аварийных подтоплений.

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

• Если открытая система нецелесообразна из-за нехватки свободного места на участке;
• Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

• Пристенные системы;
• Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

• На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
• Каждый поворот и соединение трубопровода должны оснащаться колодцем;
• При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
• Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

• Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
• Второй слой – это обычная геотекстильная ткань;
• Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Что должно быть в проекте

Перед тем, как начинать любое строительство, необходимо разработать чертеж. Согласно требованиям СНиП, проект дренажа фундамента должен включать в себя:

1. Схему колодцев, расположения дренов (труб), утепления;
2. Геометрические данные о дренажной системе: уклон канавы, размеры траншей, расстояния между сборными деталями системы;
3. Диаметр используемой трубы, размеры колодцев;
4. Используемые крепежные материалы.

Полученная схема поможет произвести расчет затрачиваемых материалов, разработать смету и утвердить проект в определенных государственных учреждениях. Помимо этого, согласно СНиП, пристенный дренаж фундамента также учитывает общий уклон участка, количество среднегодовых осадков, уровень промерзания земли и грунтовых вод.

Чертеж дренажа подвала

Следующий шаг – это установить согласно схеме водоотвод. Независимо от того, используется закрытая или открытая дренажная система, перед установкой стока нужно выполнить следующие операции:

1. Очистить участок земли, на котором будет располагаться дренаж. Нужно убрать строительный мусор и камни, которые могут повредить трубы, устранить растительные насаждения с большими корнями и предусмотреть, чтобы корни деревьев не прорвали траншею;
2. Минимальная глубина траншеи – это максимальная глубина промерзания грунта. В идеале нужно делать канаву такой глубины, чтобы её дно находилось немного ниже уровня замерзания. Если проигнорировать это правило – то в холодное время года дрен замерзнет и весной не успеет оттаять. Впоследствии, функциональность дренажной систем будет нарушена;
3. Стенки глубокого дрена в обязательном порядке укрепляются и утепляются. Иногда мастера используют геотекстиль чтобы утеплить непосредственно трубы, но в северных районах гораздо удобнее обустроить утепление в канаве;
4. В дренажной системе закрытого типа должно сочетаться несколько типов щебня, различного по размеру фракции. Для засыпки нижнего уровня применяется камень большого диаметра, постепенно его размер уменьшается с приближением к поверхности земли;
5. Укладка трубы производится только на песчаную подушку, это нужно для образования на дне канавы своеобразного фильтра, не пропускающего воду;
6. Подземный дренаж может представлять собой сложную систему, состоящую из многочисленных стоков и магистралей или более простую, периметральную. Первая используется на больших заболоченных участках земли, в то время как вторая необходима для осушения фундамента и размещается вокруг дома;
7. Допустимый уровень заложения дренажа зависит от уровня грунтовых вод. Но нужно учитывать то, что сточная канава должна располагаться в само низкой точке участка;
8. При этом дренажный колодец или септик находится еще ниже канавы, под углом не менее 20 градусов;
9. Если обустраиваете систему отвода сточной воды на поверхности, то обязательно наличие кондиционера. Он представляет собой чаще всего металлическую сетку, которая фильтрует дождевую или талую воду от листьев и других засорений;
10. После окончания всех строительных работ, нужно обязательно засыпать траншею в целях безопасности. Если используются наружные дрены, и на поверхности должна остаться открытая канва, то нужно установить мостки или другие перекрытия. Для осушительной системы, глубина которой от 1 метра применяется грунтовая засыпка. Для этого земля просеивается и насыпается на канаву горкой;
11. СНиП разрешают установку дренажа вокруг дома на расстоянии 1,5–2 метра от крайней стены здания.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Способом организации линий.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Какие правила и нормы регламентирует СНиП

Для обустройства дренажной системы земельного участка вам потребуется внимательно изучить нормы СНиП -85 и -85.

Здесь есть вся информация, которая понадобится для успешного выполнения работы.

Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Они заключаются в следующем:

Нормы СНиП для дренажа

• для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
• соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
• обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и прочистку;
• перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
• разместить трубы вдоль стен здания. Если фундамент имеет неправильную форму, можно уложить дрены на увеличенном расстоянии от него;
• укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен выступать за нижнюю часть основания фундамента;
• пристенный дренаж должен быть обустроен по всему периметру здания.

Далее следует непосредственно составление технической документации. Сначала – проект дренажа участка.

При его составлении вам понадобятся такие данные:

Проект по нормам СНиП

• размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см, ширина 40-50 см;
• показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
• диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
• высота песчаной подушки 10 см;
• толщина гравийного слоя – от 20 до 40 см.

Смета ландшафтных работ

Теперь составляется смета, которая будет включать расчет объема дренажа, длины труб, количества геотекстиля.

Здесь вам потребуется определить стоимость следующих материалов:

дренажные трубы (гофрированные с перфорацией) – диаметр 110 мм, длина равна длине всей траншеи или суммарной длине траншей, если их несколько;

Дренажная труба гофрированная с перфорацией

Переходник для соединения труб

Как же выполнить расчет дренажа? К примеру, есть дом, длина стен которого равна 10 х 10 метров.

Фундамент заложен в грунт на 1,2 метра.

Глубина промерзания почвы составляет 0,8 м.

Пристенный дренаж фундамента

Теперь рассмотрим пример пристенного дренажа фундамента, СНиП нормы здесь учтены.

Сначала определим количество дренажных колодцев. Длина одной дренажной трубы, учитывая отступ в 3 метра от фундамента, составит 16 м.

Общая длина дрен по периметру составит 64 м. Если сток организован по двум параллельным дренам в один колодец, то мы получим длину 32 метра.

Верхней точкой станет угол, противоположный по своему размещению колодцу.

Учитывая уклон в 1 см на каждый метр, получим разницу в высоте точки сбора и отвода воды в 32 см.

Если установить два колодца с противоположных сторон дома, то длину каждого участка дрен можно сократить до 16 м, соответственно, перепад будет равным 16 см, так получается сократить затраты на проведение монтажных работ.

Пристенный дренаж фундамента

Учитывая то, что глубина промерзания грунта 0,8 м, а мощность самого дренажного слоя 0,5 м, нам потребуется вырыть траншею глубиной 1,3 метра.

Тонкости устройства дренажа вокруг дома: как правильно сделать систему по отводу воды?

Всё о дренаже

Одним из важнейших мероприятий защиты считается обустройство водоотводной системы. Вопрос правильной организации дренажа вокруг дома требует серьезного рассмотрения, т. к. увлажнение фундамента и стен приводит к постепенному разрушению всей конструкции, снижает срок службы сооружения. Внимательно изучив особенности мероприятия, его вполне можно осилить своими руками.

Что это такое, когда и для каких целей нужна дренажная система?

Дренаж – это система, призванная обеспечить отвод избытка влаги от постройки. Дренажная система вокруг дома является наиболее распространенным вариантом, т. к. позволяет организовать его защиту со всех сторон.

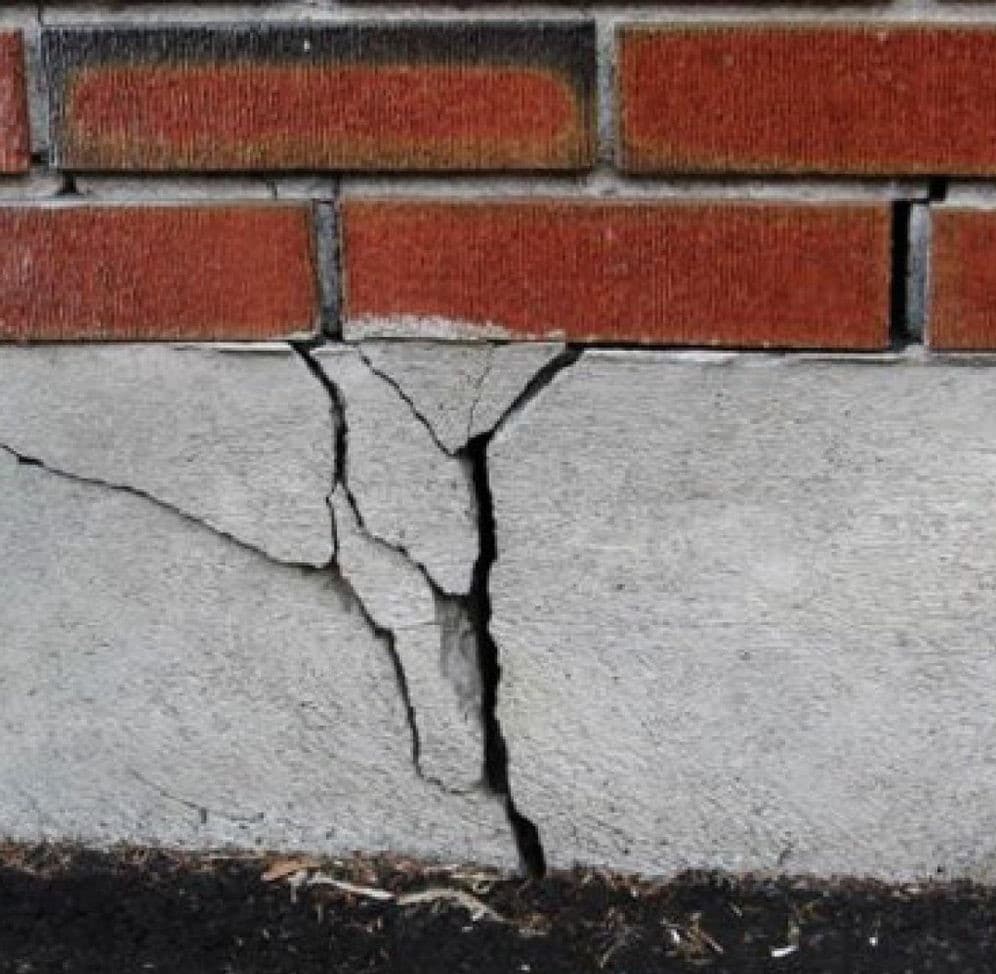

Для чего она нужна? Даже самая надежная гидроизоляция не способна уберечь фундамент и цокольную часть от проникновения влаги при ее чрезмерном накоплении. Вода, просачиваясь в бетон через микротрещины, приводит к постепенному растрескиванию материала, что грозит преждевременным его разрушением.

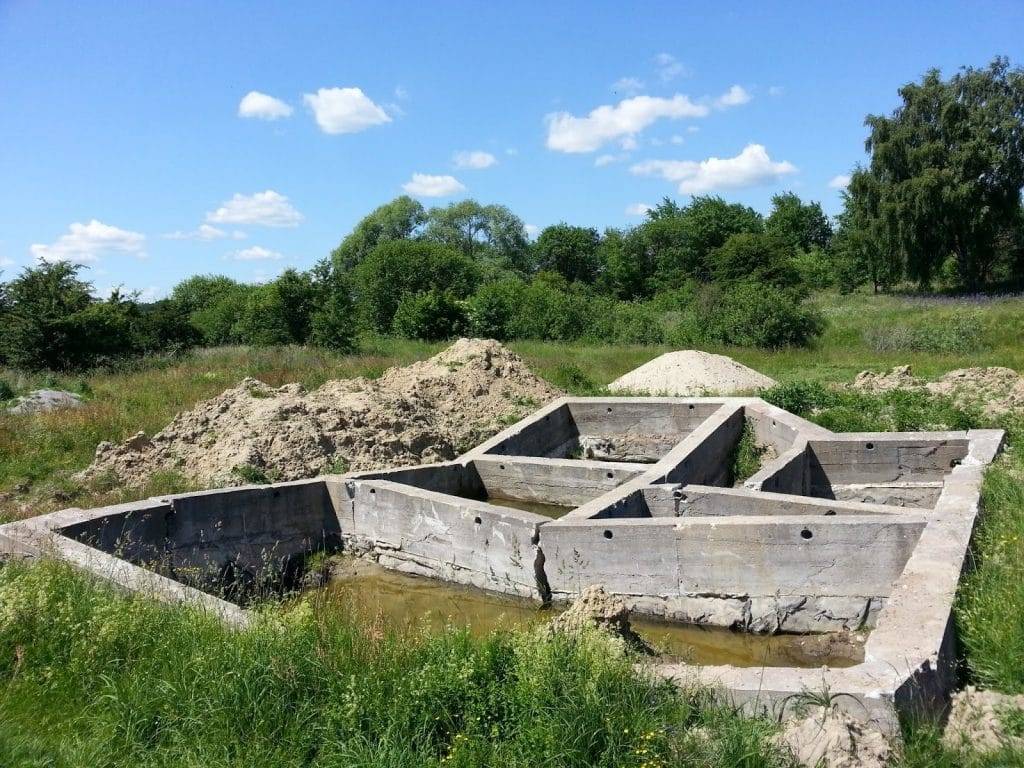

Особо опасно воздействие влаги при близком залегании грунтовых вод и большой глубине промерзания грунта, наличии заболоченности, опасных паводковых ситуациях, обильных осадках, расположении постройки на глинистых и высокопучинистых грунтах. Опасно также расположение рядом сооружения с очень глубоким фундаментом. В таких случаях дренажная система вокруг дома просто необходима.

Как устроена, каковы есть виды, как можно изготовить своими руками?

Различают такие основные варианты дренажа:

Открытый тип. Это наиболее простая система, состоящая из открытых траншей (дренажных канав), прорытых по всему периметру дома. Что касается того, какой глубины их лучше изготовить, то обычно глубина и ширина составляет 40–60 см. Они имеют уклон в сторону отвода в дренажные колодцы или иные накопители.

Обустройство на частном участке с уклоном или без: картинки схемы разреза «пирога», технология укладки

Как самим правильно сделать дренаж закрытого типа и с чего начать, рассказано далее. Если система обустраивается на стадии строительства дома, то используется пристенная схема. Итак, как собрать и установить дренажную систему. Технология предусматривает такие шаги:

1. Наложение гидроизоляции на стенки фундамента путем обмазки битумной мастикой и покрытия гидроизоляционными материалами.
2. Рытье траншеи по всему периметру ленточного фундамента на глубину ниже подошвы на 25–40 см. На углах и самом низком месте выкапываются приямки для ревизионных колодцев.
3. Укладка песочного слоя толщиной 10–15 см и трамбование его. Поверх укладывается геотекстиль, при этом его края поднимаются вверх по стенкам траншеи. Формируется уклон траншеи в сторону стока воды к канализации.
4. Засыпка слоя щебня толщиной около 10 см.
5. Укладка дренажных труб с уклоном не менее 3 мм на каждый 1 м длины.
6. Обустройство ревизионных (смотровых) колодцев из готовых колец. Присоединение к ним дренажных труб.
7. Засыпка труб щебнем слоем не менее 10–15 см. Края нижнего геотекстиля опускаются на щебень и образуют своеобразный пакет, внутри которого располагаются трубы. Окончательно траншея засыпается грунтом.

Важно! Если дренаж надо устроить в ранее построенном доме, то делается круговая дренажная система, она принципиально не отличается от пристенного варианта, как его изготовить речь выше. Из-за наличия отмостка траншея удаляется на 1,5–2 м от фундамента. Стенка траншеи, обращенная к нему, покрывается слоем глины («глиняный замок»).

Из чего лучше построить от грунтовых вод: выбор материалов, их стоимость

Основной материал для обустройства дренажной системы вокруг дома — дренажные трубы. В настоящее время в основном применяются полиэтиленовые, поплипропиленовые и ПВХ изделия диаметром 60-200 мм. Выбор труб по диаметру зависит от объема отводимой воды. Наибольшее распространение находят трубы диаметром 63–110 мм.

Важная их отличительная черта – наличие двухсторонней перфорации, причем отверстия должны быть от 2 до 5 мм. На срок службы изделий влияет конструкция. Трубы могут быть однослойные, многослойные, армированные. Самые дешевые полиэтиленовые однослойные трубы диаметром 63 мм обойдутся в 40–55 руб./м, а более дорогие двухслойные — 70–80 руб./м. Магистральные трубы диаметром 200 мм, усиленные геотекстилем, стоят от 180 до 280 руб/м.

Важный элемент дренажной системы — водоотводный колодец, лучше всего установить готовый пластиковый резервуар, который легко монтируется. В комплекте с водяным насосом он стоит порядка 32000–40000 рублей.

При монтаже системы потребуются соединительные элементы — муфты для удлинения труб и поворотные муфты. Кроме того, не следует забывать, что при изготовлении потребуется геотекстиль, щебень и песок. Для дренажа вокруг дома вполне подойдет нетканое геополотно по цене 15–60 руб/м 2 .

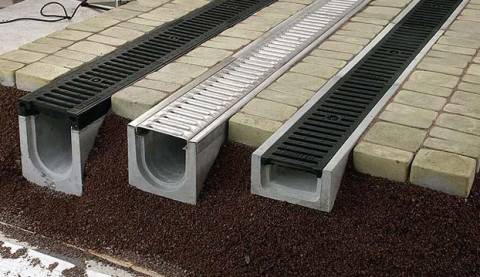

В дренажных системах открытого типа используются лотки. Современные пластиковые изделия обеспечивают достаточную прочность и долговечность. В зависимости от требуемой пропускной способности их размеры могут составлять: ширина от 120 до 450 мм, высота — 100–400 мм.

Небольшие лотки размером 100×120 можно приобрести по цене 800–1200 руб./м. При необходимости оборудования сложной системы потребуются лотки размером (200-300)×(300-400) мм по цене от 3000 до 5500 руб./м.

Какие инструменты потребуются, чтобы поставить возле здания?

С учетом, что работы по обустройству придомового дренажа производятся в непосредственной близости от фундамента и стены, их придется выполнять вручную. Для изготовления дренажной системы потребуется следующий инструмент:

• земляные работы — штыковая и совковая лопата, лом, садовая тачка или носилки, отбойный молоток (если придется вскрывать бетонную отмостку);
• ручная трамбовка для уплотнения дна траншеи и подушки;
• болгарка, ножовка по металлу — для подготовки труб и лотков, комплектации дренажной линии;
• ножницы, нож для раскроя геотекстиля;
• колышки, шнур — для разметки.

Для проведения необходимых измерений потребуется рулетка, металлическая линейка, угольник. Создать нужный уклон поможет гидроуровень.

Дренаж вокруг дома необходим в регионах с обильными осадками и нестабильной паводковой обстановкой, а также при близком расположении грунтовых вод. Систему можно смонтировать своими руками, выполняя все рекомендации специалистов и правильно выбирая материал.

Проще всего, обустраивается открытый дренаж, но он испортит внешний вид. Для монтажа закрытой системы придется понести определенные затраты, но она отличается надежностью и долговечностью.

Дренаж вокруг дома: 6 видов + инструкция (как сделать своими руками)

Осадки и грунтовые воды разрушительно влияют на фундамент дома, создают лужи и грязь на приусадебном участке. Отводят лишнюю влагу от участка с помощью дренажных и ливневых систем. В данной статье рассмотрены виды осушительных систем для частных домов, и приведены рекомендации по их монтажу.

Назначение дренажой системы вокруг дома

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

• Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
• Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
• Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
• Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

• провести геодезические и геологические изыскания участка;
• определить тип будущей дренажной системы;
• составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

плотностью 100 -150 г/м2; цена от 17 руб./м; ; цена от 50 рублей за метр пластиковой трубы;
• щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
• песок; от 100 руб/м3; смотровой пластиковый; от 950 руб.;
• колодец коллекторный пластиковый; от 10 000 руб.;
• дренажный нанос; погружного типа от 3000 руб.;
• фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

• штыковая и совковая лопаты;
• тачка садовая;
• уровень;
• рулетка;
• ручная трамбовка.

Как правильно сделать дренаж вокруг дома. Пошаговая инструкция

После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.

1. Расчистка участка. Убирают мусор и все, что может помешать работе.
2. Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
3. Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
4. Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
5. Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
6. Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
7. Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
8. Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
9. Закапывание колодца. Колодцы закапывают и закрываю крышками.

Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.

Посмотреть пример укладки дренажа вокруг дома можно в этом видео.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему.

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

• песок;
• щебень;
• цемент;
• герметик;
• ливневые лотки;
• резервуары для сбора воды (дождеприемники);
• трубы;
• водостоки;
• песколовки;
• решетки;
• колодцы для контроля уровня воды смотровые;
• переходники для поворотов;
• заглушки;
• кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

где a, b – соответственно ширина и длина траншеи,

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
3. Устанавливают пластиковые колодцы поворотные и смотровые.
4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

Монтаж дренажа вокруг частного дома под ключ

Если нет уверенности, что получиться выполнить правильный дренаж и ливневку вокруг дома своими руками, можно заказать работу под ключ. Для этого необходимо выбрать надежного подрядчика и заранее узнать стоимость услуги. Все материалы и комплектующие для устройства дренажной системы вы можете купить со склада в Иркутске.

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

• Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
• Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
• Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
• Портфолио. Заказчик имеет право потребовать показать примеры работ.
• Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
• Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Коротко о главном

Создать здоровый микроклимат и продлить срок эксплуатации фундамента помогает дренаж вокруг дома.

Монтаж дренажной системы вполне можно сделать своими руками, не переплачивая подрядчику за работу. Но проводить геологические, геодезические изыскания и проектировать дренаж должны специалисты.

Монтаж дренажа участка под ключ сэкономит время и силы, но его качество зависит от тщательного выбора подрядчика.

Кольцевой дренаж вокруг фундамента дома: Технология устройства, схемы и рекомендуемые материалы

Основой любого здания, будь то многоквартирный жилой дом или маленький садовый домик, является фундамент. От его прочности зависит надёжность всей постройки, ведь при его деформации трещины могут появиться и на других частях здания – на полу и стенах.

Зачем нужно делать кольцевой дренаж?

Кольцевой дренаж обеспечивает удаление лишней влаги, содержащейся в почве от фундамента. Понять что необходимо его обустройство, можно по следующим признакам:

• Подтопление подвала – даже если протечки возникают только в половодье, их необходимо устранить, пока это не привело к повреждению фундамента.
• Сырость в подвале или на цокольном этаже, появление плесени.
• Глинистая почва на участке – такие грунты плохо пропускают влагу.
• Лужи на участке, его расположение в низине, обильные осадки, низкое залегание грунтовых вод – бетон является пористым материалом, который впитывает в себя воду. Если намокание происходит регулярно, то постепенно входящие в состав бетона вещества вымываются, поры становятся больше и появляются микротрещины. Ускоряют процесс разрушения, входящие в состав грунтовых вод соли и промерзание влагонаполненного фундамента.

Правильная технология устройства кольцевой дренажной системы

Одним из наиболее эффективных способов осушения фундамента является устройство кольцевой дренажной системы. Выполняется такой дренаж вокруг отмостки, на расстоянии около 5-8 м от стен здания, в противном случае необходимо принять меры для предотвращения осадки грунта под фундаментом дома. Глубина кольцевого дренажа зависит от расстояния до фундамента, чем расстояние больше, тем глубже он должен быть устроен. В среднем глубина траншеи варьируется от 30 до 70 см и зависит также от глубины заглубления фундамента и характеристики почвы на участке. Устройство такой дренажной системы возможно как до, так и после постройки здания. Для группы рядом стоящих зданий допустимо устройство единого кольцевого дренажа.

Схема кольцевого дренажа и его основных узлов

Схема устройства дренажной системы проста, она представляет собой замкнутое «кольцо» вокруг фундамента. В местах поворотов устанавливают смотровые колодцы. Вся система устанавливается под небольшим уклоном в одну сторону, который задаёт воде направление к водостоку.

Необходимые для устройства дренажа материалы

1. Дренажные трубы являются необходимым элементом дренажной системы, они осуществляют сбор воды (через отверстия, расположенные на их поверхности) и по ним же она движется в нужном направлении. Дрены изготавливают из различных материалов:

• Бетона;
• Асбестоцемента;
• Металла;
• Керамики;
• Пластика.

Бетонные и железобетонные трубы – тяжёлые и массивные, больших диаметров, поэтому их не используют в частном строительстве.

Раньше повсеместно использовались асбестоцементные трубы, но с появлением более современных материалов они становятся все менее популярными. Это связано с тем, что они тоже довольно тяжёлые, имеют сложное соединение и маленьких срок службы, так как постепенно разрушаются под воздействием воды.

Антикоррозионное покрытие металлических труб со временем разрушается содержащимися в грунтовых водах солями, поэтому они тоже не самый подходящий вариант для дренирования.

Керамические дрены самые дорогие, долговечные, довольно тяжёлые. Так же, как и асбестоцементные, являются сложными в установке и соединении.

Пластиковые трубы являются самыми распространёнными при устройстве дренажа. Они лёгкие, простые в монтаже, не боятся воды и доступны по цене. Такие дрены бывают одно и двухслойные, последние отличаются повышенной прочностью и используются при монтаже дренажных систем на большой глубине. Кроме того, пластиковые трубы продаются в виде гибких дренажных шлангов, в бухтах по 40-50 м, либо в виде жёстких труб, длиной 6-12 м. Срок службы таких труб составляет 50-60 лет, что в 2-3 раза превышает срок эксплуатации асбестоцементных изделий.

Дренажные трубы бывают как перфорированные, так и без перфорации. Если на поверхности отсутствуют отверстия, их можно прорезать самостоятельно.

Также в продаже встречаются трубы, завёрнутые в геотекстиль.

2. Геотекстиль – нетканый материал, выполняющий роль фильтра и не допускающий засорения дренажных отверстий. Для дренажа не подойдут материалы, изготовленные из натуральных материалов, шерсти или хлопка, так как они подвержены быстрому износу, поэтому стоит отдать предпочтение геотекстилю из полипропиленовых или полиэфирных нитей. Существует несколько способов производства геотекстильного материала:

• • Иглопробивной – состоит из эластичных пор, которые хорошо впитывают влагу, подходит для любых типов почв, кроме глинистых;
  • Термоскрепленный – устойчив к образованию плесени, обладает повышенной прочностью, воду пропускает только поперёк волокон, поэтому подойдёт только для почв с высоким содержанием крупного песка и каменистых почв;
  • Вязально-прошивной – не подходит для устройства дренажных систем.



  3. Дренажный колодец – состоит из дна, шахты и люка. На поверхности шахты расположены отверстия, предназначенные для присоединения дренажных труб. Шахта колодца может быть изготовлена из бетона или пластика. У бетонных колодцев люк, как правило, чугунный, у пластиковых все части изготовлены из одного материала. Предназначены для накопления воды.



  4. Смотровые колодцы – по-другому называются ревизионные. Предназначены для осмотра состояния дренажной системы и проведения её очистки.



  5. Щебень – требуется для устройства дренажной обсыпки. Для этих целей подойдёт гранитный или гравийный камень средней или крупной фракции (20-60мм). Перед использованием щебень необходимо промыть. Он выполняет роль крупного фильтра, не допускающего загрязнения. Кроме того, он равномерно распределяет давление по поверхности трубы, не допуская её повреждения.



  6. Песок – требуется для устройства песчаной подушки.



  7. Тройники, муфты – для соединения элементов дренажной системы.



  8. Геомат – синтетический материал, состоящий из нескольких уложенных друг на друга решётчатых слоёв, связанных термическим способом или полипропиленовой нитью. Может понадобиться для укрепления стенок траншеи.



  Пошаговая инструкция монтажа кольцевой дренажной системы

  Проводить работы по устройству дренажной системы рекомендуется в конце лета – начале осени, в связи с тем что в этот период уровень грунтовых вод находится на минимальном уровне.

  1. Прежде всего, необходимо определить глубину и расстояние от фундамента, на которой будет проложена дренажная система.
  2. При помощи колышек с натянутой верёвкой, выполняют разметку.
  3. Определяют высшую и низшую точки системы.
  4. Выкапывают траншеи, соблюдая уклон 2-3° (на каждые 10м составляет около 20см). Ширина траншеи зависит от диаметра дренажной трубы, который, в свою очередь, подбирается в соответствии с глубиной дренажной системы. Чем глубже она пролегает, тем большего диаметра должна быть дрена. Для предотвращения осыпания грунта стенки траншей располагают под острым углом, равным приблизительно 30°, увеличивая наклон снизу вверх. В случаях, когда на участке сыпучий грунт, может потребоваться усиление стенок траншеи. Для этих целей используют геоматы.
  5. В выкопанные траншеи засыпают песчаную подушку, толщиной не менее 10см. Песок необходимо тщательно утрамбовать.
  6. Следующим слоем укладывается геотекстиль. Ширина полотна должна быть такой, чтобы её хватило на заполнение траншеи, а края выступали за её бортики. Если почва глинистая, использование геотекстиля нецелесообразно. Глина имеет отличную от других грунтов структуру, быстро забивает поры геотекстильного полотна, и оно перестаёт пропускать воду.
  7. Дальше необходимо обустроить дренажный слой. Для этого сверху на геотекстильное полотно насыпают слой щебня, порядка 30 см. По центру подготавливают углубление.
  8. В углубления укладывают дрены, выполняют их соединение крестовинами.
  9. В соответствии с планом разметки устанавливаются смотровые колодцы и соединяются муфтами с трубами. Такие колодцы располагают в начале системы, в её конце, на поворотах и в местах соединения нескольких труб, так как именно здесь большая вероятность засорения системы.
  10. Снова формируют дренажный слой, равный по высоте предыдущему (чтобы труба оказалась в центре дренирующей обсыпки).
  11. Оставленные на поверхности края геотекстильного полотна заворачивают.
  12. Траншеи закапывают грунтом.

  Цены на устройство кольцевой дренажной системы



  Теперь вы знаете, как правильно выполнить на участке кольцевой дренаж фундамента и что для этого нужно. Ниже можно ознакомиться со средними расценками на данный вид работ, чтобы принять решение, стоит ли пытаться самостоятельно выполнить дренирование, или лучше доверить это дело профессионалам.

  Похожие публикации:

  1. Как сочетать ламинат и двери по цвету фото
  2. Кедр где растет в россии
  3. Какой щебень использовать для бетона под столбы
  4. Как оттереть лак от стола
