Как сделать виброрейку своими руками

Виброрейка для укладки бетона: как сделать своими руками

При работе с бетоном требуется минимальное количество инструментов, но каждый из них помогает получить качественное покрытие. В статье речь пойдёт об устройстве и принципе работы виброрейки, способе изготовления её своими руками.

Устройство и принцип работы виброрейки

Такой инструмент как виброрейка считается узкопрофильным, так как применяется для определённых работ – выравнивания бетонной заливки. Конструкция состоит из жёсткой рамы и вибратора, который заставляет рабочий элемент асинхронно двигаться после запуска двигателя.

Для удобного управления устройство оснащено ручками, вид которых похож на руль велосипеда или мотоцикла. Источником питания вибродвигателя является электричество или бензин.

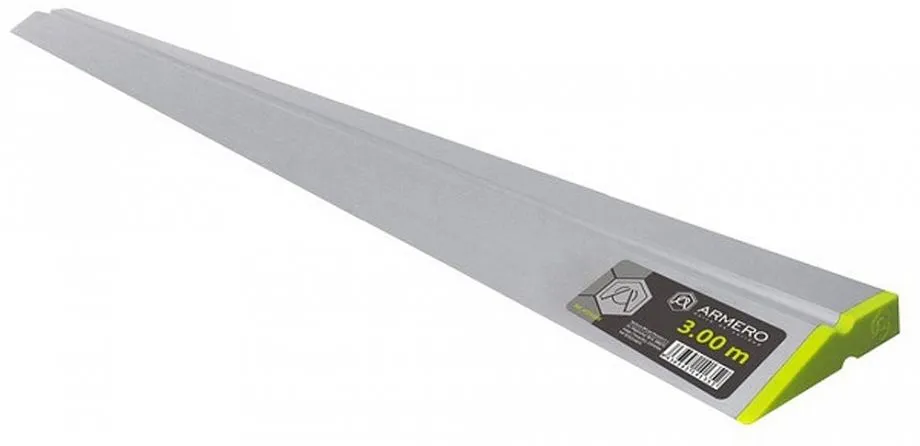

Справка! Каркас (правило) изготавливается из толстого листа алюминия или легированной стали высокого качества.

Принцип работы устройства:

• путём нажатия на кнопку пуска осуществляется запуск агрегата;

• двигатель передаёт раме системе вращательные движения, которые достигают рамы (правила);

• под воздействием движущейся рамы бетонный раствор также становится подвижным, в результате чего из него выходят пузырьки воздуха, осуществляется качественное уплотнение бетона.

Параметры рабочего элемента виброрейки бывают разные (от 0,3 до 10 м), что, в большей степени, зависит от вида выполняемого монтажа.

При сравнении бензинового и электрического агрегата сделаны выводы, что первый вариант является более мощным. Поэтому его применяют в масштабном строительстве. Бензиновые агрегаты имеют особенность – выбрасывают в атмосферу во время функционирования вредные примеси, которые образуются в результате сгорания топлива. Это даёт основание на ограничение применения установки, разрешая работу только на открытых строительных площадках. Электрическая модель используется как при выполнении наружного, так и внутреннего монтажа.

Справка! Основные функции виброрейки – уплотнение бетонного раствора, выгон из него воздушных пузырей. Неплохой идеей является применение устройства для выравнивания бетонной поверхности (стяжки, полов и др.).

В строительных магазинах представлен широкий ассортимент виброреек, но цены на них достаточно высокие. Простая конструкция агрегата позволяет смонтировать его в домашних условиях из подручных средств.

Подготовительный процесс перед сборкой виброрейки

Браться за сборку виброрейки стоит тем застройщикам, которые имели ранее опыт работы с бетоном. Создать агрегат без представления о том, как раствор ведёт себя во время заливки, какие сложности возникают при отсутствии трамбовки залитого бетона, невозможно. К тому же для выполнения монтажа потребуются навыки владения сварочным аппаратом. Поэтому начинающим строителям рекомендуется обзавестись устройством заводского изготовления или взять его в аренду.

Важно перед началом сборки определиться, конструкция какого типа необходима для работы. Их существует несколько:

• виброрейка для бетона – устройство отличается большими размерами, это даёт возможность оказывать необходимую силу воздействия на тяжёлый раствор;

• виброрейка для стяжки – выполняет функцию правила, модель облегчённая, работать с ней очень легко;

• виброшвабра – облегчённая установка, используемая в целях выравнивания тонкого слоя цементного раствора по рабочей поверхности.

Как сделать виброрейку своими руками

Собрать агрегат самостоятельно по силам, если имеются определённые навыки в строительном деле. Для возможности использовать конструкцию во многих монтажных работах рекомендуется взять двигатель мощностью 1,5 кВт, а рабочую часть сделать длиной 3 м.

Самодельная универсальная конструкция состоит из таких узлов:

Параметры такой конструкции позволят производить работы с бетонной заливкой, имеющей толщину до 20 см.

Практически все детали сборки могут оказаться в хозяйстве, что исключает большие денежные траты. Подойдут: швеллер, арматура, уголки из алюминия или стали, болты различного диаметра, изолирующая лента, трёхфазный кабель. К вибродвигателю нужно подобрать соответствующие техническим параметрам пускатели. Из инструмента пригодятся: шуруповёрт, дрель, набор гаечных ключей, сварочный аппарат с электродами. Не стоит использовать ржавые и низкокачественные материалы и инструменты, это отразиться на надёжности и эффективности смонтированной виброрейки. К тому же ветхие детали рассыплются под воздействием нагрузки, исходящей от двигателя.

Этапы сборки агрегата

• из арматуры сделать ручки, придав заготовкам изогнутой формы и приварив их с помощью сварочного аппарата к профилю;

• укрепить фиксацию сваркой саморезами;

• верхнюю часть ручек оснастить изолирующим материалом, это могут быть резиновые трубки или плотный слой изоленты;

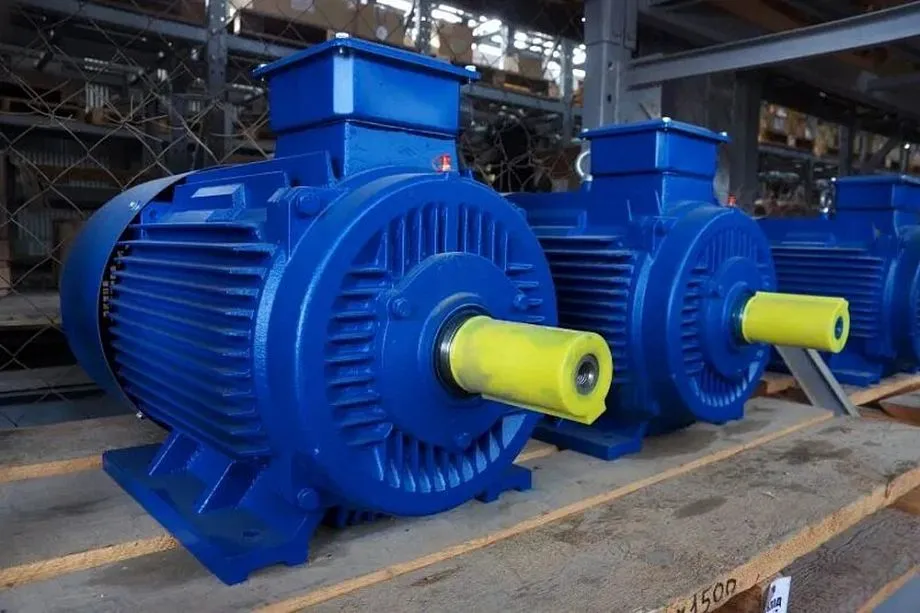

• к профилю с ручками прикрепить электродвигатель, это нужно сделать ровно по центру, чтобы получить равномерное распределение вибрации по всему правилу (в качестве крепежей используются 2 металлических уголка);

• к профилю приварить правило и укрепить соединение болтами (в 3-4 местах);

• к одной из рукояток зафиксировать пускатель (это можно сделать и на двигателе);

• закрепить дополнительно кабель на профиле у двигателя;

• подсоединить провод, состыковывающий пускатель с двигателем, заизолировать соединения;

• к свободному концу кабеля установить розетку;

• сделать тестовый пуск.

Справка! Сборка виброрейки на бензиновом двигателе отличается простотой благодаря отсутствию необходимости подключать кабель.

Советы/рекомендации

• Специалисты советуют закреплять раму виброрейки в трёх точках. Это сделает соединение устойчивым и надёжным.

• Не стоит использовать самодельную установку в работах, где предполагается сильная нагрузка, не рассчитанная на мощность двигателя. Это сократит срок эксплуатации агрегата.

• Идеальным решением является сборка конструкции из 4-х раздельных частей. Это поможет производить при необходимости разборку инструмента, перевозить его на другой строительный участок, исключить воздействие одних узлов на другие.

• При выполнении трамбовки бетонной заливки следует двигаться неспешно, равномерно проходя по всем зонам обрабатываемого участка.

• Толщина слоя бетона должна соответствовать мощности двигателя агрегата. В обратном случае качественного уплотнения не достичь.

• Если во время прохода виброрейки в некоторых местах образуется усадка бетона ниже намеченного уровня, стоит подлить ещё порцию раствора.

Залогом длительного срока службы самодельного агрегата является соблюдение правил его эксплуатации.

Как сделать виброрейку для бетона своими руками? Пошаговая инструкция +Видео

Бетон – самый часто использованный строительный материал. Благодаря эксплуатационным свойствам бетон используется практически во всех этапах строительства дома: это и фундамент, отмостка, поверхность пола, стены и перегородки.

Чтобы достичь прочности и долговечности бетон должен быть изготовлен из качественной смеси и правильными инструментами.

При правильном уплотнении бетонного раствора готовая поверхность будет без трещин. Самым главным инструментом при работе с бетоном является виброрейка.

Что такое виброрейка

Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.

Виды виброреек

Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.

Плавающая

При помощи направляющих выравнивается верхний слой покрытия из бетона.

Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.

Телескопическая

Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.

Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.

Секционная

Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.

Алюминиевая

Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.

По типу двигателя различают бензиновые и электрические виброрейки.

Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже. Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.

Примеры хороших виброреек

Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.

Особенностями этого инструмента являются:

• легкость в использовании;
• уплотняет бетон глубиной от 15 сантиметров;
• не утопает в бетонном покрытии;
• длина профиля достигает 4 метров;
• идеален для работы по свежеуложенному бетону.

Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.

Виброрейка своими руками

Для небольшой работы можно использовать самодельную виброрейку.

Изготовление

Самым простым вариантом является сборка виброрейки из доски, бруса и дрели.

Предварительно поверхность доски должна быть ошкурена, все неровности должны быть убраны. Именно данный материал, будет служить основой.
1. Далее к доске, шириной около 25 см, толщиной в районе 30 мм, крепится саморезами дрель. Дрель должна лежать вдоль, на одном из боков.
2. Также к доске при помощи саморезов приделывается метровый брус.

Использование

В использовании она проста.

В патрон электродрели вставляете кривое сверло и подключаете к сети, тем самым создаются вибрационные движения Вашей доски.

Недостатки

Без недостатков в самодельной виброрейке не обойтись. Они заключаются в следующем:

• Как бы Вы не шкурили доску, она не будет иметь такую же гладкую поверхность, как алюминиевая виброрейка.
• Мощность дрели не достаточна для работы с доской большего размера, а соответственно, работа будет выполняться небольшими отрезками.
• Одноразовая виброрейка, т.к. после первого использования доска придет в негодность.
• Невозможно регулировать скорость.

Вариант виброрейки с алюминиевым профилем

Посложнее будет сделать своими руками виброрейку с металлической рейкой. Помимо денежных затрат, необходимо обладать и техническими знаниями.

Вместо доски, в данном варианте будет использоваться алюминиевый профиль. Такая конструкция прослужит Вам дольше. Функцию ручки исполнит труба, ну и, конечно же, вибрационный двигатель.

Не рекомендует использовать сварку в данном варианте. В целях безопасности ручку такого оборудования покройте изоляционным материалом.

Советы

1. Ваша самодельная конструкция будет надежной, если Вы качественно закрепите все её составляющие. Болты должны быть крепко завинчены. Провод не должен болтаться.
2. После того, как сделали виброрейку своими руками, протестируйте ее. Для начала Вам подойдет небольшая поверхность. Испытайте для начала свой самодельный инструмент, иначе можете испортить всю стяжку. Работу выполняйте, не торопясь.

Аренда виброрейки

Профессиональные виброрейки стоят от 20 000 рублей (электрические) и от 40 000 рублей (бензиновые). Это может позволить себе не каждый.

Также многие застройщики не видят смысла тратить такие деньги, а при стяжке пола и фундамента, без этого инструмента не обойтись.

Поэтому оптимальным вариантом будет являться аренда виброрейки для бетона. Почти все большие магазины предлагают услуги по прокату инструментов и оборудования.

Способ работы с виброрейкой

Прежде чем залить бетон, необходимо выставить горизонтальные направляющие.
1. По направляющим выстраивается виброрейка.
2. Начинается заливаться бетонная смесь, которая должна немного покрывать виброрейку.
3. Далее идет процесс уплотнения вибрацией инструмента.
4. Протягивается рейка по выстроенным направляющим.
5. При работе виброрейка издает неприятные шумы, а также из-за вибрирования могут образоваться мозоли, потому используйте индивидуальные средства защиты.

Все вышеперечисленные способы, помогут избежать сложностей при укладке бетонного покрытия.

Как самому сделать виброрейку для уплотнения бетона?

Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.

Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:

• ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
• фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
• арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.

Алгоритм изготовления насадки следующий:

• болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
• с помощью сварки соединяют приготовленные детали;
• от ненужной насадки отрезают хвостовую часть;
• хвостовик приваривают к свободному концу арматуры.

После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.

На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.

Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Из чего собрать самодельную виброрейку

Если нужно быстро сделать самодельную виброрейку для небольшого объема работ, то можно просто установить электродрель на ровной доске или строительном правиле нужной длины (вдоль или поперек), и зафиксировать её хомутами из перфорированных ленточных подвесов. В качестве шурупов для алюминия здесь понадобятся мелкие саморезы, которые применяют для сборки каркасов под гипсокартонные конструкции. Ручку можно сделать из металлической полосы, зафиксировав её к ручке дрели изолентой или большими хомутами под пятидесятую трубу. Для создания вибрации зажмите в патроне сверло Ø 10 мм на перекос. Все, можно пользоваться.

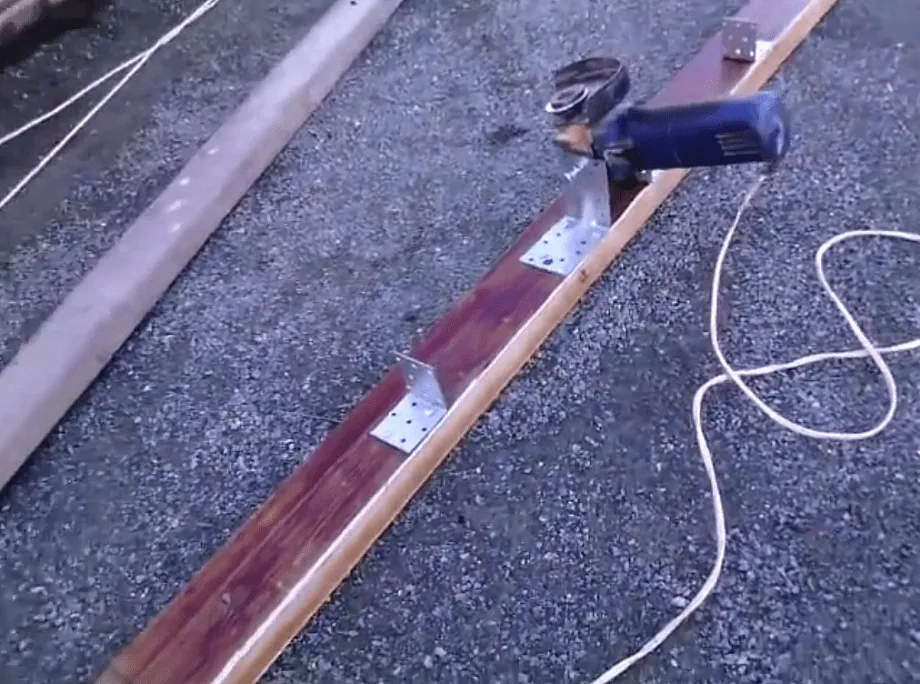

Довольно-таки неплохая виброрейка своими руками получится из старой болгарки, доски и нескольких крепежных элементов (усиленных стальных уголков)

Очень важно найти узкую шлифованную доску 50×100 мм без изъянов, хотя пиломатериалы с такими параметрами обычно имеют правильную геометрию. Её нужно вскрыть каким-либо средством типа «Антигниль» и потом покрасить для дополнительной защиты от влаги

Длину подберете самостоятельно – это зависит от ваших потребностей в данном случае. Болгарку лучше брать небольшую, например, под диск 125 мм – этого будет достаточно, хотя при необходимости можно смонтировать инструмент большей мощности.

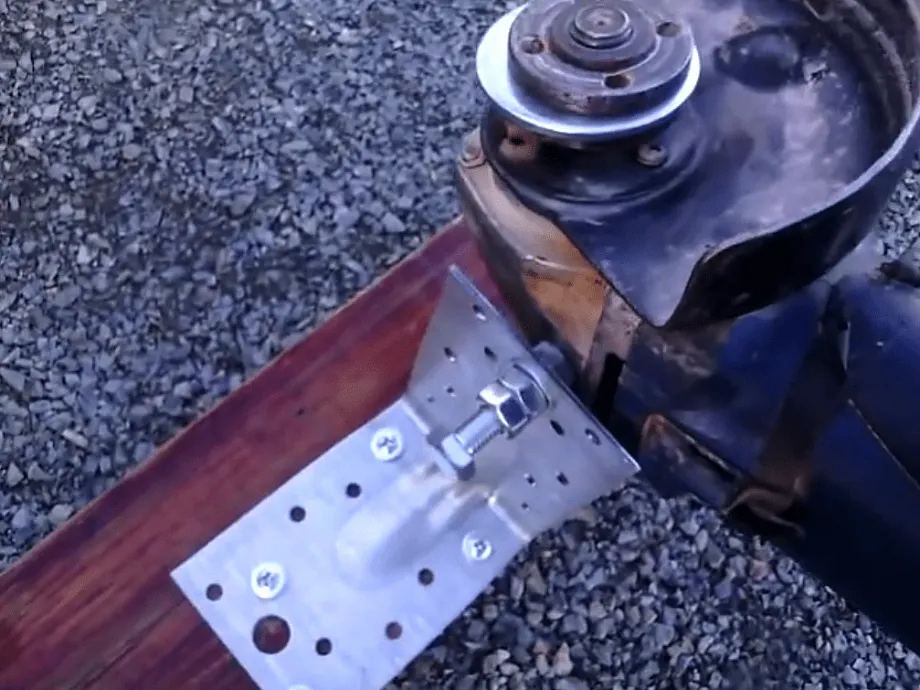

Обратите внимание на то, что уголки нужно покупать усиленные, так как обычный крепеж разогнется при вибрации – всего вам понадобится 4 штуки – 2 для ручки и 2 для крепления болгарки. Ручку можно сделать из круглой трубы Ø 20 мм или профиля 20×20 мм – это не имеет никакого значения

Чтобы виброрейка, сделанная своими руками, ожила, нужно прикрепить к ней болгарку. На крышке редуктора с противоположных сторон есть резьбовые отверстия для ручки, чтобы переворачивать её под рабочую руку или менять направление вращения диска. Так вот, этими самыми отверстиями можно воспользоваться для фиксации, как это показано на верхней фотографии. А вот для создания вибрации поставьте толстую шайбу, но её диаметр должен быть больше диаметра вала для крепления диска. Вы просто фиксируете эту шайбу, сместив центр в какую-либо сторону, и прижимаете гайкой (это тоже показано на фото).

Возможно, вам нужно сделать виброрейку своими руками для длительного использования, и чаще всего она нужна тем людям, которые занимаются строительством и ремонтами в частном порядке, но на профессиональном уровне. Для этой цели можно приобрести трехфазный или однофазный двигатель, где придется учитывать его мощность и габариты. Например, это может быть асинхронный электродвигатель АИР56А2 на лапах мощностью 180 W и размерами 216×120 мм без коробки подключения.

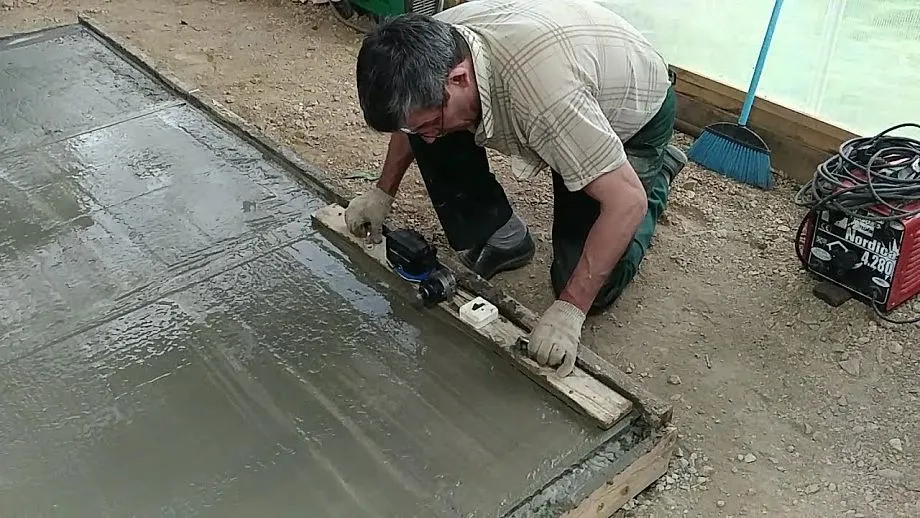

На верхней фотографии вы видите один из вариантов такого агрегата, где используется алюминиевый уголок, и крепление электродвигателя осуществляется на вертикальную полку, а упор крепежа – на горизонтальную. Но это не правило, а всего лишь вариант. Такой инструмент собирают из полутавров, швеллеров, а порой из двух металлических труб, скрепленных перемычками.

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

• стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
• железные или алюминиевые уголки;
• кусок жести примерно 500 на 200 мм;
• болты с гайками или винты;
• насадка на вал (муфта) со смещенным центром тяжести;
• пусковая кнопка;
• питающий кабель;
• пусковое устройство;
• арматурные прутья или металлические трубки.

Из инструментов понадобятся:

• электродрель со сверлами по металлу;
• сварочный аппарат и электроды к нему;
• гаечные ключи;
• молоток;
• плоскогубцы;
• угловая шлифовальная машина;
• рулетка с маркером.

Виброрейку собирают по такому алгоритму:

• отмечают на швеллере (или трубе) нужную длину;
• отрезают с помощью болгарки лишнее от заготовки;

• по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
• просверливают в них отверстия;
• монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
• на вал набивают насадку, которая будет создавать колебания;
• вокруг самодельного вибратора из жести делают защитный кожух;
• подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

• приваривают ручки из арматуры или металлической трубы;
• запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Виброрейка, собранная на базе мотора от стиральной машинки, продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
5. Второй конец троса следует закрепить в патроне электродрели
6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

Глубинный вибратор: описание, сфера применения, устройство

До того, как самому сделать вибратор для бетона, необходимо разобраться с особенностями конструкции, назначением, правилами применения инструмента.

Описание устройства

Вибратор нужен для проработки бетонного раствора после заливки с целью удаления из толщи монолита пузырьков воздуха, которые негативно сказываются на прочности и долговечности готовой конструкции. В процессе заливки избежать появления воздушных полостей в толще очень трудно, но до застывания бетона нужно обязательно от них избавиться. И выполнить это можно сделанным самостоятельно устройством.

Благодаря колебаниям высокой частоты из смеси выходит лишний воздух, бетон становится более равномерным, заполняет форму или опалубку полностью, без пустот. Даже не самый качественный бетон в процессе вибрирования приобретает положительные характеристики текучести и густоты.

По конструкции вибраторы бывают:

• Вибропрессы наружные – устанавливаются на опалубке железобетонных конструкций вертикально.
• Вибропрессы – используются для создания межкомнатных перекрытий и полов.
• Глубинные – используются в частном строительстве методом погружения в толщу только что залитого бетона.

Обычно мастера выполняют именно погружной вибратор для бетона своими руками, так как делать прессы нецелесообразно.

Область применения глубинного вибратора

Инструмент используется в самых разных сферах ремонтно-строительных работ – в процессе возведения, литья разных бетонных, железобетонных конструкций. Актуален при заливке столбчатого, ленточного, винтового, свайного, плитного, мелкозаглубленного типов фундамента, при сооружении перекрытий, монолитных колонн и т.д.

Конструкция устройства

Любой вибратор бетонный (своими руками сделанный или приобретенный) состоит из трех основных частей: привода (благодаря которому работает виброустройство), гибкого вала с резиновой прокладкой и наконечника, выступающего в роли вибрационной булавы.

Принцип работы устройства простой: вибронасадка провоцирует колебания в бетоне, масса растекается по опалубке или форме равномерно, выходят воздушные пузыри и пустоты с водой, что существенно повышает прочностные и другие характеристики бетона.

Основные характеристики вибратора:

• Мощность двигателя должна составлять минимум 1кВт.
• Глубина вала – 1-7 метров.
• Обязательно наличие всех защитных резиновых элементов.
• Виброчасть инструмента может быть суженной книзу или цилиндрической, что зависит от густоты раствора.
• Количество насадок может быть разным.
• Вал должен быть защищен водонепроницаемой пленкой из специального полимерного материала.
• Количество оборотов в минуту – 10000-20000.

Технология уплотнения с помощью виброрейки

Инструкция для работы с виброрейкой довольно проста:

• До заливки бетона на нулевой уровень устанавливаются направляющие со строгим соблюдением горизонтали.
• Затем на направляющие устанавливают конструкцию виброрейки.
• Бетон заливается таким образом, чтобы его уровень был чуть выше нижнего края инструмента.
• Выполняется непосредственно процесс уплотнения и одновременного выравнивания бетонной поверхности:

• Запускаем механизм создающий вибрацию.
• Протягиваем рейку по направляющим.

Часто в газетных объявлениях встречаются хозяева самодельных устройств, которые готовы за небольшую плату предоставить вам свою виброрейку

Как самостоятельно сделать виброрейку для уплотнения бетона

Бетонное покрытие – одно из самых популярных и широко применяемых в строительстве. Для него характерна высокая износостойкость, прочность, длительная эксплуатация. Стяжка, отмостка, пол, колонны, а также многие другие варианты использования бетона предполагают грамотный подход к технологиям заливки. Для того чтобы качество покрытия было высоким, нужно иметь под рукой не только хорошие строительные материалы, но и специальные инструменты. Поэтому у мастера, соблюдающего инструкции, в обязательном порядке должна иметься виброрейка. Она поможет уплотнить, утрамбовать и выровнять растворную массу.

Назначение и разновидности

Виброрейка – это оборудование, применяемое для нескольких операций при заливке бетона:

• уплотнения раствора;
• трамбования смеси;
• выравнивания поверхности.

Виброрейка удаляет из бетона оставшиеся пузырьки воздуха и воду. Тем самым предупреждается образование полостей внутри застывшего бетона, которые впоследствии могут стать причиной разрушения конструкции. Современные модели инструмента позволяют получить идеально ровную финишную поверхность.

Виброрейки для уплотнения бетона применяются как в промышленных масштабах (мосты, эстакады, гидросооружения), так и в индивидуальном строительстве (фундамент, пол, отмостка). Профессиональный инструмент стоит дорого, но для домашнего использования вполне возможно сделать простой механизм с хорошими эксплуатационными характеристиками.

Такие модели устанавливаются на бетон и плавно тянут себя, при этом уплотняя и трамбуя слой до 18 см в глубину. Длина захвата – от 1,5 до 5 м. Применяются для свежеуложенных поверхностей. Управляются одним специалистом, для которого эксплуатация устройства не представляет никаких проблем.

2. Работающие по направляющим.

Более производительные и эффективные, уплотняют слой до 30 см. Мощность инструмента позволяет обходиться без глубинных вибраторов. Имеют большой вес, именно этим фактором обусловлено использование направляющих, благодаря которым рейка не утопает в бетоне.

Инженерная мысль прогрессирует, поэтому появляются новые модели, сочетающие в себе характеристики базовых и инновационных возможностей. Реверсивные виброрейки могут двигаться не только вперед, но и назад. А секционные (раздвижные) позволяют захватить в ширину до 25 метров.

Любая виброрейка состоит из двух основных частей – профиля и силовой установки. Формы конструкций – самые разнообразные. Используется алюминиевый, магниевый либо стальной профиль. Возможно применение бензинового или электрического двигателя.

Преимущества виброреек с электромотором:

• экологичность;
• работа внутри помещений;
• мобильность;
• простота в эксплуатации;
• невысокая цена на полупрофессиональные модели.

По сравнению с электрическим приводом бензиновый обеспечивает более высокую мощность, но использовать оборудование можно при уплотнении бетона снаружи.

Как работает устройство?

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

1. швеллер (для создания каркаса рамы);

4. электрический двигатель;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

• сварочный аппарат с защитной маской и перчатками;
• дрель, сверла по металлу;
• шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

• опыт работы со сварочным аппаратом;
• знания из области электрики;
• общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат. Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции.

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.
