Садовый насос без электричества и механики

Когда летом установится жаркая погода, растениям нужно много воды. Хорошо, если на садовом участке есть водопровод или колодец, из которого можно качать воду насосом с электрическим приводом. А если нет электричества?

Тогда вам может очень пригодиться насос, идею которого предложили В. Бушуев и В. Дежуров из Воронежа. В насосе вы не найдете вращающихся или двигающихся частей. Здесь работает атмосферное давление. На рисунке вы видите железную бочку. Она установлена на подставке-треноге. Расскажем о некоторых особенностях необычного насоса. Почти у самого дна в бочке установлен водопроводный кран, причем на таком уровне, чтобы после слива внутри ее оставалось около литра воды.

В горловину завертывается пробка. В ней просверлено отверстие диаметром 30—40 мм, в которое вставлен и приварен штуцер соответствующего диаметра. На штуцер надет шланг. Второй конец шланга опускается в водоем или неглубокий колодец. Все соединения должны быть герметичными.

Насос работает так. В бочку наливают литр воды (выпускной кран в это время перекрывается). Под дно бочки ставят примус, но лучше, если разжечь небольшой костер. Когда вода закипит, образующийся пар вытеснит из бочки весь воздух. Как только пузырьки воздуха перестанут выходить из шланга, опущенного в воду, нагрев бочки прекращается. Пар внутри ее быстро конденсируется, давление падает, и вода из водоема по шлангу устремляется в бочку. Бочка емкостью 200 л наполняется почти на две трети за 15—20 мин с момента начала нагревания.

Журнал Юный техник.

Примечание В. Зыкова. Бочка должна быть прочной, слишком ржавая не пойдёт. Глубина колодца ограничена — чем глубже колодец, тем сложнее качать оттуда воду. На рисунке указана глубина 6 метров, но подкиньте лучше эту задачку студенту или школьнику, который интересуется физикой. Пусть помучится. Впрочем, если интересно — пробуйте сами, экспериментально, потом здесь, в комментариях расскажете, что получилось. Нагрев бочки прекращается не сам — нужно следить за пузырьками и убирать примус или гасить костёр. Шланг должен быть очень жёстким, иначе когда в бочке образуется вакуум, его сплющит, и вода вверх не пойдёт.

Делаем водяной насос ? своими руками, который качает воду ? без электричества⚡!

Невероятно, но этот лайфхак проверен многими пользователями, и он действительно работает. Не прилагая особых усилий, вы можете своими руками сделать водяной насос, который будет работать, не требуя для этого электричества. Такой прибор будет полезен в любом хозяйстве!

Изготавливаем насос, который качает воду сам по себе

Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:

• Два обратных клапана.
• Пластиковая труба для пайки.
• Тройник.
• Колено.
• Резьбовые концы.
• Различные емкости.
• Паяльник или горелка.
• Токарный станок или резьбовые наконечники.

Шаг 1

Первым делом вам необходимо приобрести два обратных клапана с любой резьбой.

Шаг 2

Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.

Шаг 3

Приступаем к нарезанию резьбы на токарном станке.

Готовая труба с резьбой должна идеально подходить к обратному клапану.

Вторую трубу прикручиваем к еще одному обратному клапану.

Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.

Шаг 4

Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.

Шаг 5

Так выглядит готовая конструкция, которая качает воду в бак.

Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.

Откручиваем один из клапанов, чтобы конструкция начала работать.

Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.

Гидротаран. Насос без электричества.

Как и многие люди имел желание проверить, на личном опыте, тематику гидравлического удара. А именно приспособления на его основе, -гидравлический насос. Очень уж сильно маячит тема "халявных" возможностей, не исключена тема БТГ(тез топливного генератора), на основе данного устройства. Опять же вариант подачи воды к теплице, в руках ведра таскать, -это не наши методы.)

В итоге из подручных средств было собрано сие приспособление.
Итак по порядку.
Материалы для изделия :
1) Два клапана под резьбу 1 1/4" ;

клапан ударный 1 1/4 клапан лепестковый 1 1/4

2) тройник 1 1/4";
3) отвод 1 1/4";

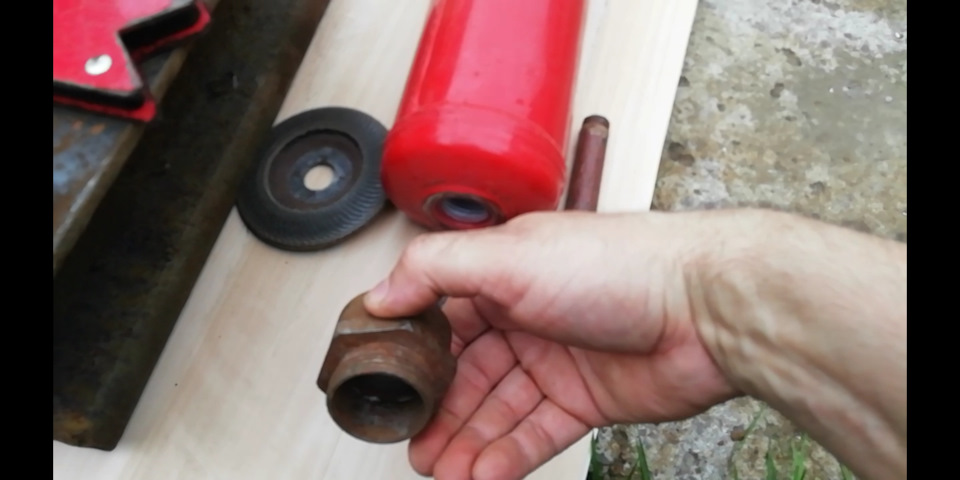

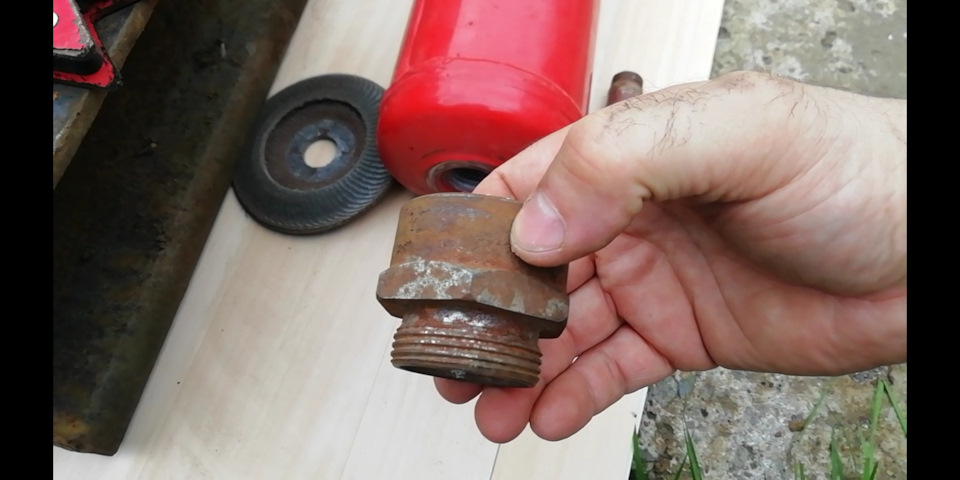

4) резьба( сгон) 3 шт.;
5) отвод с резьбой 1/2 " можно под елочку, при желании установите кран;

отвод 1/2 с резьбой

6) труба 40 мм., 1 м.;
7) огнетушитель б/у.

огнетушитель, был заменен на баллон из под фреона.

Расходники и инструмент:
1) УШМ(болгарка) с отрезным и шлифовальным кругами;
2) сварка ММА с электродами 2,5 мм(ток процесса 75 а);
3) ФУМ. лента (можно пакля);
4) ключ газовый;
5) магниты, для сварки;
6) пружина с рамкой, для клапана;

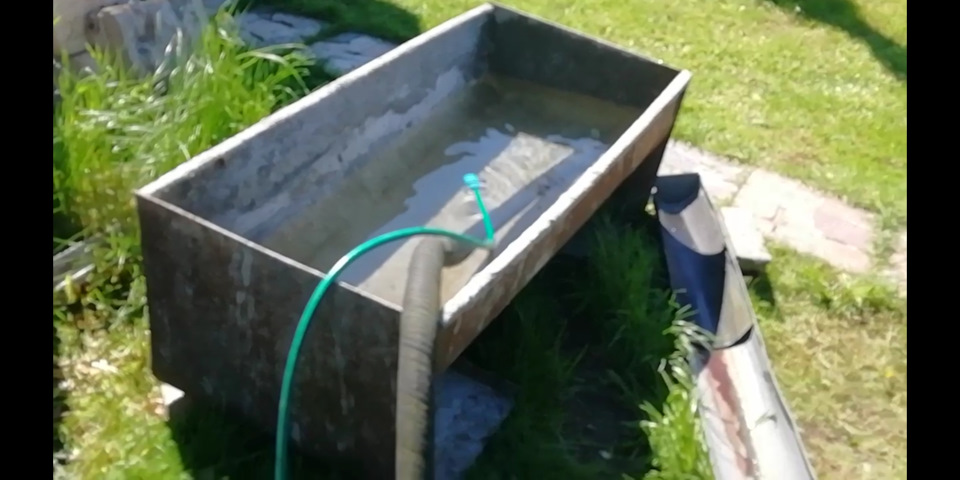

7) подводящая (внутрь. 40 мм., длинна 23 метра РВД, и отводящая труба ПЭ 16 мм. наружная, длинна 30 м.
8) емкость с водой.
Процесс сборки прост:

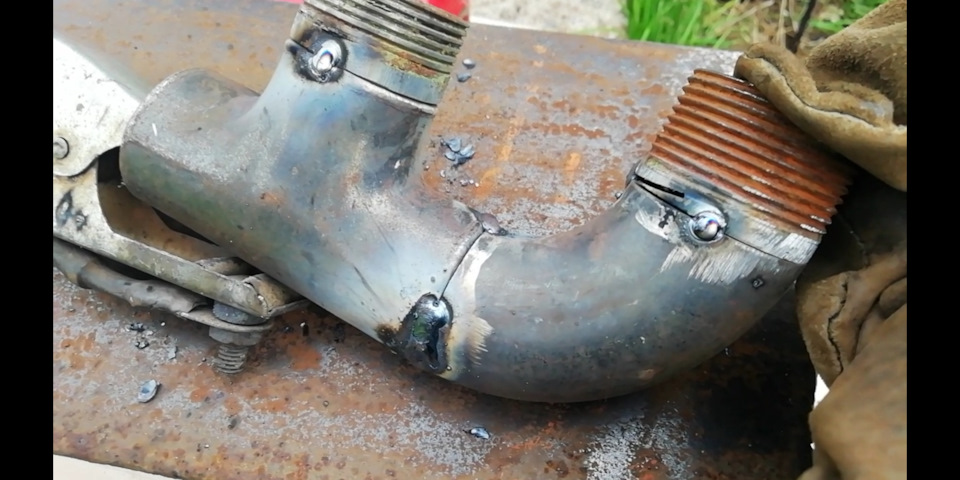

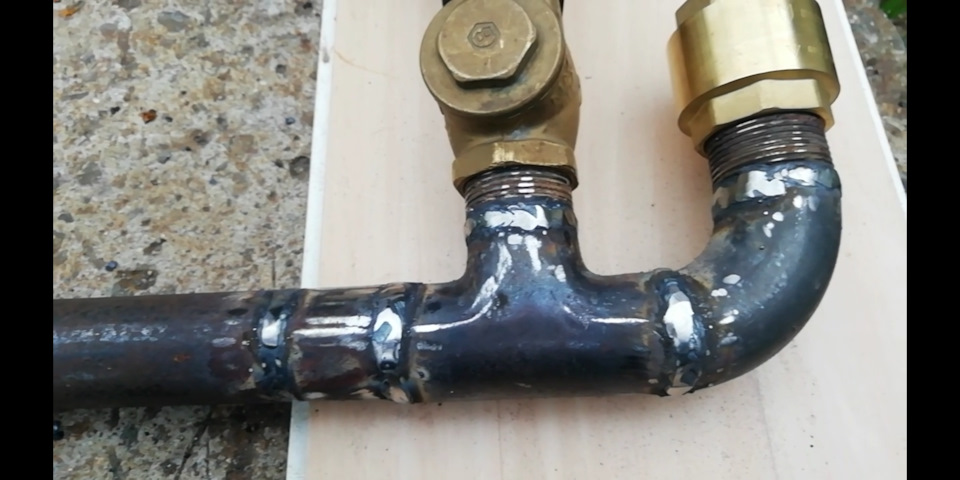

1) устанавливаем конструкцию для сварки на стол, фиксируем магнитами и свариваем (тройник, две резьбы, отвод);

/> конструкция под сварку

2) далее свариваем баллон с отводом 1/2 " и резьбой;

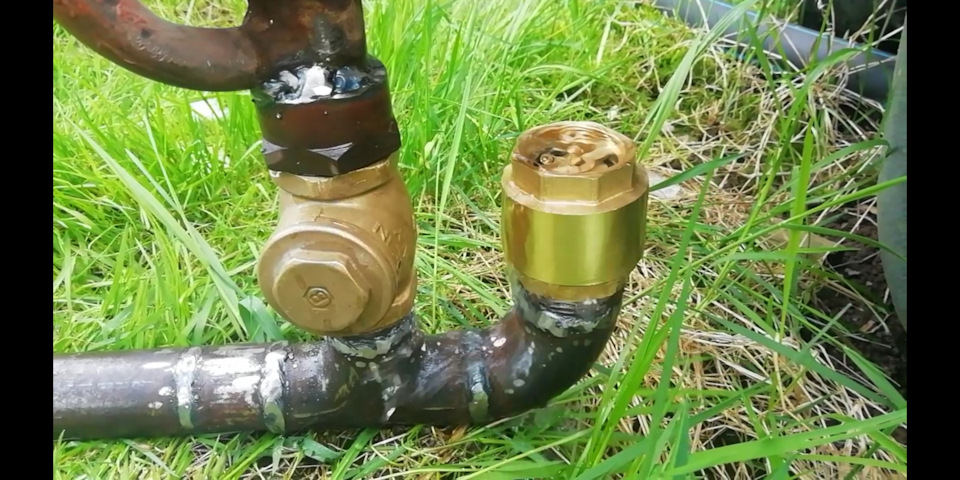

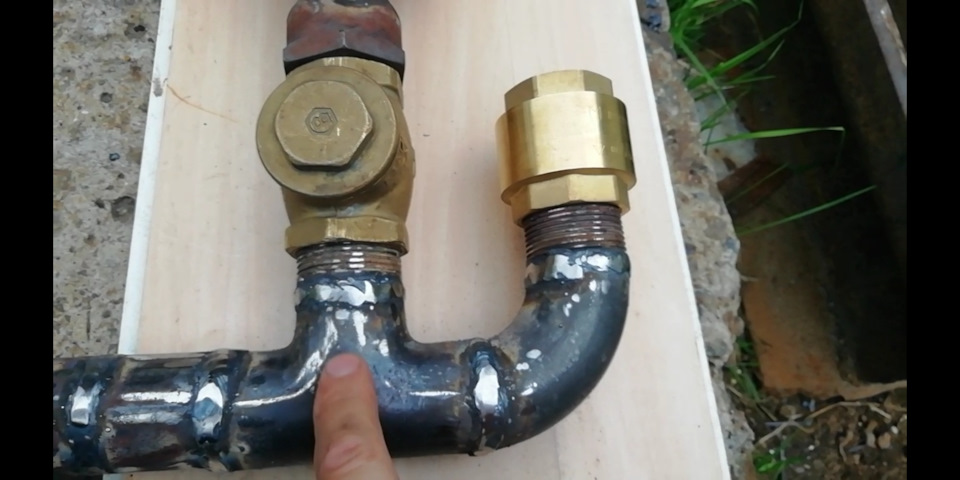

3) накручиваем клапана :

а) 1 под баллон — желательно лепестковый (открытие в баллон);

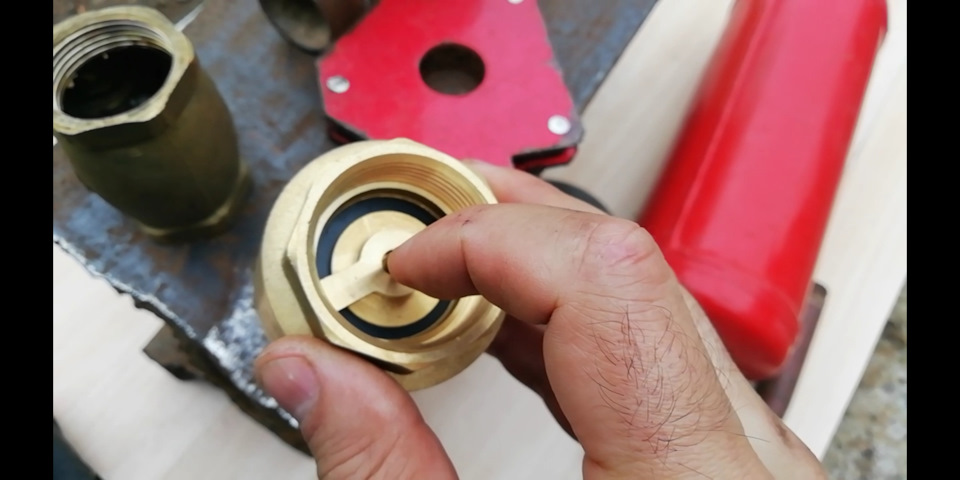

б) 2 на конечную резьбу, из данного клапана извлечь пружину, открытие клапана в сторону сгона.
3) накручиваем баллон на 1 клапан;

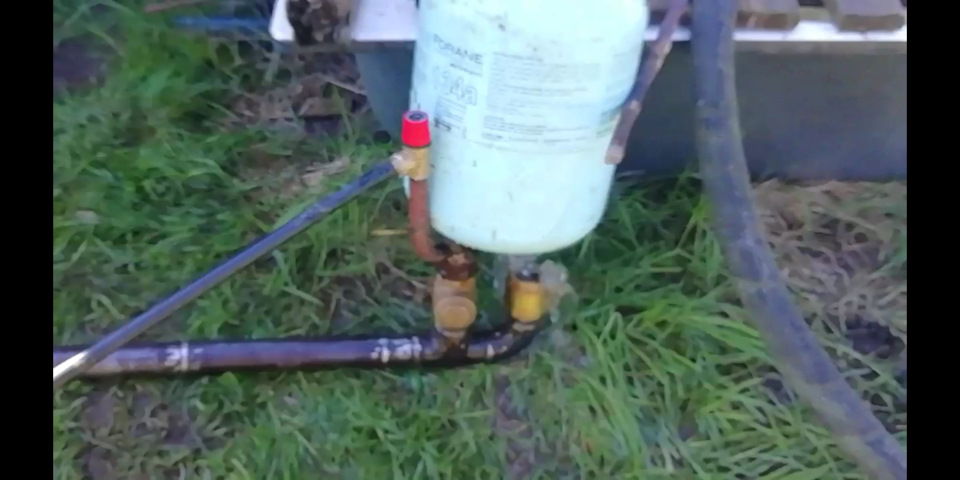

в сборе

4) на второй клапан устанавливаем рамку с пружиной, упор в центр клапана, для регулировки процесса.
Применение:
1) Устанавливаем насос на уровне НИЖЕ заборной емкости не менее 50 см;
2) соединяем подводящую и отводящие трубы к насосу;
3) заполняем подводящую трубу водой и нажимаем на клапан для стравливания воздуха;
4) устанавливаем рамку с пружиной и настраиваем цикличную работу.
ВАЖНО!
1) желательно использовать стальные трубы-эффект максимальный;
2) увеличение длинны и диаметра подводящей и уменьшение этих пропорций отводящей, тоже увеличит КПД, высоту и длину подъема;
3) увеличение размера ресивера, особенно диаметра — тоже повышает КПД.
Фото изваяния прилагаю, так же как и ссылку на видео процесса мытарств).
Надеюсь многим пригодится идея.
Всем добра и здоровья!

Комментарии 52

Как же хорошо что электричество изобрели

К сожалению бтг из данного устройства не получится. Тут всегда нужна будет вода, значит она является топливом. А вот ГЭС можно сделать при наличии речки или озера, но для ГЭС есть много разных решений с более высоким КПД

, а можно схему этой конструкции?

Распространенно в Индии, ютуб в помощь. Они там ваще посреди русла их кидают, десятками. Вполне рабочая тема, есть только вопросы к клапанам.

Ну если под боком есть водоем с проточной водой или два разновысотных пруда больших, то почему бы и нет.
Но у большинства дачников таких условий нет, зато есть электричество и/или центральный водопровод.

А так за прямые руки плюсик, и за просветительскую работу. Хотя про гидротаран еще в справочнике Перельмана по физике для школьников было написано. Но судя по комментариям, физику не все любили 🙂

Некоторые еще и писать на родном языке так и не научились 😉

Ну, есть маленько, трудности перевода с разных языков, это не беда, опять же транскрипции.

Ну если под боком есть водоем с проточной водой или два разновысотных пруда больших, то почему бы и нет.
Но у большинства дачников таких условий нет, зато есть электричество и/или центральный водопровод.

А так за прямые руки плюсик, и за просветительскую работу. Хотя про гидротаран еще в справочнике Перельмана по физике для школьников было написано. Но судя по комментариям, физику не все любили 🙂

Все для народа, идея жива не первое столетие!))

батя рассказывал, когда в 60-е
его после института направили инженером
в совхоз, там посредством гидротарана
постройки начала 20 века
питалась скотоферма, гаражи и часть посёлка.

В своё время интересовался темой гидротарана, лет 10 назад, но так пока не подвернулось случая воплотить.
Но из тех времён вспомнилась ещё одна схема "бесплатного" — (без электричества насоса), с небольшим КПД (опять же, можно "поиграть" с размерами бака, поплавка, рычагами и насосом.
Я его тогда прозвал "смывно-бачковым" насосом.
Правда в "стоячей воде" он точно работать не будет.
А КПД будет зависеть именно от тех параметров, описанных выше.
Принцип работы таков:
В некий бак, с произвольной высоты, ограниченной перепадом высот, самотёком льётся вода.
Повышающийся уровень воды в баке, приводит к всплытию "поплавка" 1 (достаточно массивного, но "пустотелого")
Всплывая, он, через рычаг 2 -начинает втягивать поршень насоса 3, с открытием впускного клапана насоса, и вода поступает в насос.
Всплывает поплавок до определённого уровня, и выдёргивает, соединённую с ним "всплывающую" пробку "слива" 4 (как в унитазе, пока не сольётся — не заткнётся)
Пока сливается вода, "массивный" поплавок 1 опускается вниз. Впускной клапан — закрывается, выпускной — открывается, и под весом "массивного" поплавка вода подаётся в трубопровод "потребителя"
Далее пробка 4 — закрывается и цикл повторяется.
Так же в статье писалось, что насосы такой конструкции, после войны, обеспечивали фермы, где рядом был ручей или речушка, и было достаточно сделать небольшую запруду, с небольшим перепадом высот, для работы насоса.
Ещё раз повторяю, данную схему нужно просчитывать, под перепад высот, под ход поршня насоса, под рычаги и массу поплавка, иначе, работать не будет, или будет — но в "пол-силы".
P.S. Если долго не буду отвечать на комментарии, значит за мной пришли… киллеры… из газ-нефть-бенз-пром-энерго-сбыта, просьба обратиться в соответствующие органы. Перед "обращением в соответствующие органы.", на "всякий случай скопируйте этот "P.S." себе в комментарий, с желанием "обратиться в соответствующие органы.", хотя это и так "потрут". Берегите себя. Здоровья Вам и удачи, чего и себе желаю.
А теперь — схема, комментарии по работе "схемы" чуть выше:

Чтобы это работало насос должен быть герметичен и заполнен жидкостью.

Вы абсолютно правы, в своём комментарии.

Zapa-Sutrapyan

В своё время интересовался темой гидротарана, лет 10 назад, но так пока не подвернулось случая воплотить.
Но из тех времён вспомнилась ещё одна схема "бесплатного" — (без электричества насоса), с небольшим КПД (опять же, можно "поиграть" с размерами бака, поплавка, рычагами и насосом.
Я его тогда прозвал "смывно-бачковым" насосом.
Правда в "стоячей воде" он точно работать не будет.
А КПД будет зависеть именно от тех параметров, описанных выше.
Принцип работы таков:
В некий бак, с произвольной высоты, ограниченной перепадом высот, самотёком льётся вода.
Повышающийся уровень воды в баке, приводит к всплытию "поплавка" 1 (достаточно массивного, но "пустотелого")
Всплывая, он, через рычаг 2 -начинает втягивать поршень насоса 3, с открытием впускного клапана насоса, и вода поступает в насос.
Всплывает поплавок до определённого уровня, и выдёргивает, соединённую с ним "всплывающую" пробку "слива" 4 (как в унитазе, пока не сольётся — не заткнётся)
Пока сливается вода, "массивный" поплавок 1 опускается вниз. Впускной клапан — закрывается, выпускной — открывается, и под весом "массивного" поплавка вода подаётся в трубопровод "потребителя"
Далее пробка 4 — закрывается и цикл повторяется.
Так же в статье писалось, что насосы такой конструкции, после войны, обеспечивали фермы, где рядом был ручей или речушка, и было достаточно сделать небольшую запруду, с небольшим перепадом высот, для работы насоса.
Ещё раз повторяю, данную схему нужно просчитывать, под перепад высот, под ход поршня насоса, под рычаги и массу поплавка, иначе, работать не будет, или будет — но в "пол-силы".
P.S. Если долго не буду отвечать на комментарии, значит за мной пришли… киллеры… из газ-нефть-бенз-пром-энерго-сбыта, просьба обратиться в соответствующие органы. Перед "обращением в соответствующие органы.", на "всякий случай скопируйте этот "P.S." себе в комментарий, с желанием "обратиться в соответствующие органы.", хотя это и так "потрут". Берегите себя. Здоровья Вам и удачи, чего и себе желаю.
А теперь — схема, комментарии по работе "схемы" чуть выше:

Спасибо за ваш вариант, многовато в нем элементов, но он тише намного, чем гидроудар.

Я и писал, что все параметры нужно считать. А насчёт "тишины" — вопрос спорный. Смывной бачок слышали, а это будет повторятся с некой периодичностью. При чём, чем чаще периодичность, тем больше КПД.

В детстве, при посещении старой крепости конца XIXвека, на тот момент переведённую в районную больницу, двоюродный брат показал мне работающую "насосную" со времен основания крепости в конце 19века, без электричества. Приемный колодец был в 15м от насосной, с перепадом около 3м. Непрерывный поток шел по трубам вниз на разборную гребенку разветлявшуюся на 4 годроклапана. Корпуса были изготовлены из чугуна с императорскими вензелями и годом изготовления. Внутри было два шариковых клапана и большой клапан из дуба (клапан толкатель разных деаметров по концам).
Эта "шайтан машина", работала на тот момент, непрерывано более 100лет, подавала в крепость в емкость над пороховым складом ( самую высокую точку, выше всех помещений), воду для нужд крепости, кухня, санитарные и др. нужды. Перепад высот был где-то 12÷15 м! Конечно же рядом была выстроена новая насосная и водозабор, но при отсутствии электроэнергии ( в удаленных горных районах тогда перебои были частое явление), насосная исправно выполняла свою функцию.
Сегодня, в старой крепости поселились погранцы, но насосная всё еще жива. По прямому назначению не используется, работает в холостую (отключасть её нельзя, рассохнется деревянный клапан и заржавеет чугунный корпус).
Сегодня бум туристов в горный Дагестан, как раз через те места проходит тур. маршрут (с.Хунзах) рекомендую посетить за одно с другими достопримечательностями.

Водяной насос своими руками который качает воду без электричества

Водяной насос без питания своими руками или как сдлеать гидротаранный насос

Гидротаранный насос или гидравлический таран — механическое устройство для подъёма воды на значительную (до нескольких десятков метров) высоту.

Энергию для работы насос получает из потока воды, перетекающего под действием силы тяжести из т. н. «питающего» резервуара (например, из запруды на реке) по «питающей» трубе в какой-либо нижерасположенный сток (например, в ту же реку ниже по течению), благодаря чему устройство можно применять в местности, где нет электроснабжения или других источников энергии.

Из истории:

В 1772 году англичанин Джон Уайтхёрст изобрёл и построил «пульсирующий двигатель», прообраз гидравлического тарана, и спустя три года опубликовал его описание. Устройство Уайтхёрста управлялось вручную. Первый автоматический гидротаранный насос изобрёл знаменитый француз Жозеф-Мишель Монгольфье совместно с Ами Арганом (A. Argand) в 1796 году. В 1797 году при помощи своего друга Мэтью Боултона Монгольфье получил британский патент на своё изобретение. В 1816 году сыновья Монгольфье запатентовали доработанную версию этого насоса.

В США гидротаранный насос впервые запатентовали Серно (J. Cerneau) и Халлет (S.S. Hallet) в 1809 году. В 1834 году американец Строубридж (H. Strawbridge) начал производство гидротараных насосов.

В 1930 году профессор С. Д. Чистопольский в работе «Гидравлический таран» опубликовал метод теоретического расчёта таких устройств, основанный на теории гидравлического удара, созданной профессором Н. Е. Жуковским в 1897—1898 годах.
