Для чего нужно реле сухого хода в системе водоснабжения

Реле сухого хода для насоса: принцип работы датчика, схема подключения

Реле сухого хода — это аппарат, контролирующий работу всей системы водоснабжения. В частном доме стационарная подача воды происходит за счет насосной станции.

Чтобы помпа работала надежно и бесперебойно подавала воду из скважины, устанавливают реле давления. Что это за устройство — рассмотрим в данной статье.

Причины сухого хода и его вред для скважинного насоса

Два из трех скважинных насосов выходят из строя по одной причине — сухой ход. Гарантийный ремонт на такую поломку не распространяется. Возникает подобная проблема в следующих случаях:

• высота, на которой висит насос в скважине, выбрана неправильно. Чтобы этого не произошло, заблаговременно выясните глубину бака — после того как насос качает жидкость до высоты своего расположения, в помпу попадет воздух. В итоге двигатель перегреется;
• в емкости стало меньше воды. Такое нередко происходит самопроизвольно;
• нарушена герметичность всасывающего патрубка. Это характерно для поверхностных агрегатов. Поскольку вода всасывается вместе с воздухом, двигатель не успевает остыть до нужной температуры.

Из перечисленные причин можно сделать вывод, что если предохранительные мероприятия отсутствуют или их действие нарушено, насос сначала перегревается, после чего — сгорает.

Как можно защитить насос от сухого хода с помощью реле (датчиков)

Существует несколько вариантов выхода из ситуации. Эти устройства функционируют по-разному, их область использования также, различна. Но цель они преследуют одну — обесточить помпу, как только бак опустеет.

Принцип защиты насоса от сухого хода

Спасают технику следующие устройства:

• реле;
• приборы контроля;
• датчики уровня жидкости.

Рассмотрим, насколько они эффективным и какова специфика их действия.

Когда реле будет эффективно

Реле — простейшее механическое приспособление. Когда оно достигает нижнего предела, электрическая цепь прерывается, насос самопроизвольно останавливается.

Аппарат снабжен мембраной — в норме она разогнута. Происходит реакция на давление, замыкая контакты, которые отвечают за питание.

Установка прибора целесообразна в следующих ситуациях:

• когда мало воды;
• при засорах;
• собирающий элемент помпы закреплен выше положенной нормы.

Крепят изделие защиты внутри емкости, если корпус устройства герметичный, или на поверхности. Лучший эффект наблюдается при поверхностных типах насосов.

Когда реле не гарантирует отключение при отсутствии воды

Когда речь идет о ГА, то гарантии, что реле обезопасит помпу, нет. При стандартной не выключится оборудование, поскольку внутри системы будет присутствовать некоторое давление.

Остановка произойдет, когда практически все водяные запасы в гидроаккумуляторе истощаются, и давление достигнет нижней критической точки. Когда это происходит при наполненном баке, насос не сломается.

Характеристики реле. Как выбрать устройство для погружного, глубинного насоса

Принцип действия устройства зависит от его характеристик. Датчик реагирует на колебания показателей оборудования. Это приводит к поэтапному переключению контактов. Защита для глубинных насосных станций комплектуются пружинным блоком. Он регулирует силу потоков воды.

Учитывайте, что изделия для погружных помп работают только при определенной влажности и температуре. Скорее всего, их нужно монтировать в теплой комнате.

Приобретайте приборы на автоматике. Давление в трубопроводе должно быть чуть выше, чем в гидроаккумуляторе — чтобы не испортить фильтр.

Какими бывают реле защиты

Изделия защиты бывают трех видов:

• стрелочные;

• электромеханические;

• электронные.

По принципу действия и функциональному предназначению датчики классифицируют по нескольким типам устройств. Рассмотрим их более детально.

Протоковые устройства

Прибор представляет собой клапан лепесткового типа, который смонтирован в проточной части помпы. Его предназначение состоит в реагировании на водные потоки различной силы.

Пружинящий лепесток реле под давлением проходящих потоков воды приводит пружину в сжатое состояние. Магнит который установлен у изделия наверху, контактирует с герконовым реле. Происходит соединение контактов, от которых запитана помпа. При мощном напоре лепесток постоянно лежит в отклоненном положении, а двигатель помпы функционирует.

Если в трубопроводе нет воды или ее поток ослаблен, лепесток и магнит занимают первоначальное положение. Контакты размыкаются, насос останавливается.

Преимущества протоковых реле — маленький вес и компактный размер.

Поплавковые модели

Датчики контроля порога воды поплавковой модели рассчитаны как на заполнение бака, так и на его опорожнение.

Принцип функционирования следующий. Поплавок устройства смотрит вверх — помпа может безопасно работать. Когда уровень наполнения жидкости уменьшается, поплавок опускается. Благодаря этому размыкается контактор. Пока порог наполнения не станет нормальным, станция не запустится.

Однокамерные модели

Их изготавливают с 1-4 штифтами. Практически все модели работают при минимальном давлении. В простых модификациях применяют проводной контактор, запитанный от обычной сети.

Первую гайку размещают на штифте. Чтобы поднять давление, винт вращают в направлении часовой стрелки.

Схема:

Двухкамерные устройства

Двухкамерные модификации комплектуются контактами пониженной проводимости. Их оснащают 3-5 штифтами. Гайки располагают вверху прибора — на корпусе. Величина выходного патрубка — не менее 44 мм. Такие версии идеальны для защиты мощного оборудования.

Имея проводные контакты, двухкамерные устройства включаются от модуля. Каркас делают из металла. Давление в системе повышается вращением винта. Зажимная пластина локализуется ниже контактора. У основания реле есть уплотнитель. У многих моделей имеются специальные крышки — чтобы смазывать штифт.

Модели на три камеры

Приборы на три камеры — самые точные. Они идеально регулируют внутреннее давление оборудования. Пуск осуществляется от модуля. Подключают реле с использованием кольцевых переходников. Такие версии целесообразно монтировать на насосы мощностью более 4 квт.

Отдавайте предпочтение модификациям, сделанным на приводах. Хорошо, если есть две зажимные пластинки. Отводящий провод идет от контактора. Питание — от стандартной электрической сети.

Реле сухого хода с расширительным баком

Установка датчика защиты

Алгоритм работ:

• монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
• найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
• в зоне установки прибора поставьте тройниковый фитинг;
• слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
• в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.

Схема монтажа:

Защита от перелива:

Подключение сразу нескольких датчиков:

Настройка подключенного защитного реле

Устройство сконструировано так, что реле предполагает регулирование уровня связи между срабатывающей контактной группой и поверхностью, которая реагирует на силу давления. Эту функцию выполняют специальные винты — они ослабляют и натягивают пружину. Изготовитель настраивает нижний и верхний порог срабатывания. Чаще всего это показатели:

• 1,4 атмосферы — минимум;
• 2,8 — максимум.

Пользователю доступна самостоятельная регулировка границ — винт поворачивают в направление влево или вправо.

Обратите внимание! Обязательным требованием правильной настройки защиты является фиксация порога отключения прибора ниже давления насоса. Если это правило игнорировать, помпа не среагирует — оборудование быстро сломается.

Второй винт регулировки предназначен для определения разницы пограничными показателями чувствительности прибора. В процессе настройки учитывайте, что верхний порог отключения тоже меняется. Ваша задача — не допустить превышения показателя максимального давления, которое выдает непосредственно оборудование.

Снижайте нижний уровень и разбег границ откручиванием гаек.

Проблемы с работой реле сухого хода глубинного насоса

Возможные погрешности в работе реле глубинных установок:

• снижен порог минимальной настройки — даже небольшое отклонение препятствует своевременному срабатыванию приспособления. А значит, насос продолжит работу;
• аналогичная погрешность завышенного предела создаст защиту. Это отключит помпу без причины;
• слишком низкое давление увеличивает время, необходимое на запуск системы. Единственный выход — слить жидкость из гидроаккумулятора;
• даже небольшая погрешность способна запустить механизм отката давления. В результате на фоне высокого потребления давление начинает резко падать. Чтобы исключить холостые отключения, уменьшите силу давления.

Установленное реле не помогает, насос продолжает работать без воды (причины и методы решения проблемы)

Как показывает практика, нередко даже при наличии защиты, прибор не срабатывает, а оборудование продолжает работать. Причины неполадки:

• залипание контактов — еще хуже — их оплавление. Контакты прерывателя под воздействием пускового тока повреждаются. Если контакты сохранили целостность и просто залипли, проблема устраняется легко. Зачистите места накаливания мелкой наждачкой или обычной пилкой для полировки ногтей. Если они сильно повреждены, придётся менять их на новые;
• интервал между порогами срабатывания устройства выше нормы — выполните настройки, которые рекомендует производитель реле, и проблема решится.

После установки реле глубинный насос вообще не включается (причины и методы решения проблемы)

Вероятная причина — неисправность реле. Как вариант, поломка или заводской брак. Устройство должно включать и выключать систему при определенном давлении. Невключение помпы не так опасно, как выключение.

Распространенная причина неисправности — поломка мембраны. Замените комплектующую на новую и станция включится. При выходе прибора из строя насос в момент включения не только не срабатывает, но и не издает характерный рабочий звук.

Обратите внимание! Если звук есть, проблема в другом:

• отсутствует подача воды к системе — убедитесь, что оборудование подключено к питанию;
• механическая поломка помпы — обратитесь в сервисный центр;
• разрыв трубопровода — как правило, в местах стыков. Замените фрагмент на новый.

Заключение

На автономное водообеспечение переходит все больше людей. Чтобы насосные установки функционировали без перебоев, нужна защита от перегрева. Эффективным решением проблемы является реле сухого хода — с ними система отключается мгновенно.

Как правильно выбрать и установить прибор своими руками, мы рассмотрели в данной статье.

Реле сухого хода для насоса — принцип работы и нюансы выбора

alt=»Реле сухого хода для насоса — принцип работы и нюансы выбора» width=»620″ height=»auto» />

«Сухой ход» — это режим работы насоса, во время которого через насос не прокачивается вода. Такой режим — крайне нежелательный и аварийный, он сокращает срок службы насоса. Вода, которую перекачивает насос, является одновременно и смазывающей и охлаждающей жидкостью. Без неё насос перегревается, при длительной работе в режиме «сухого хода» рабочие элементы насоса могут деформироваться, а двигатель сгореть. Как обеспечивать долгую и надёжную работу насоса и все системы подачи воды в целом расскажет мастер сантехник .

Причины возникновения сухого хода

Подключать реле сухого хода для защиты насосного оборудования необходимо в следующих случаях:

• Когда производительность (мощность) скважинного насоса значительно превышает ресурсные возможности самовосстановления достаточного объема воды в скважине;
• Естественный уровень воды в источнике находится значительно ниже монтажного уровня насоса;
• Присутствует постоянное засорение песком, илом, посторонними предметами заборного патрубка или фильтрационной сетки;
• Нарушается герметичность труб и их соединений от физических воздействий почвы или из-за неправильного монтажа;
• Циркуляционный насос работает при низком давлении воды или недостаточном ее количестве в обогревательных (охлаждающих) системах;
• Забор воды происходит из наполняемого источника — медленно восстанавливающей водный уровень скважины (колодца), накопительного резервуара, нестабильно работающего водопровода.

Устройство защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

• Датчик сухого хода для насоса;
• Реле сухого хода для насоса;
• Реле давления;
• Выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

• Уровню воды;
• Давлению на выпускном патрубке;
• По силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно.

В сюжете — Устройство реле сухого хода и реле давления

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения.

Реле уровня воды

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается.

Принцип работы реле давления построен на определении достаточного давления (от 1 бара) на выходном патрубке качающего воду устройства. В случае падения давления ниже 0,5 бара, происходит размыкание контактов с помощью реле давления.

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях , которые работают с гидроаккумулятором ( накопительной емкостью ).

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.

Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.

Датчик протока имеет компактные габариты и небольшой вес, что позволяет использовать его не только в промышленных, но и в бытовых устройствах.

Датчик сухого хода для насоса: принцип работы и конструкция

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

• реле защиты насоса от сухого хода;
• датчик потока воды;
• реле давления с опцией защиты по сухому ходу;
• датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

• мембраны, являющейся одной из стенок внутренней камеры датчика;
• контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
• пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

• Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
• Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

• лепестковые;
• турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

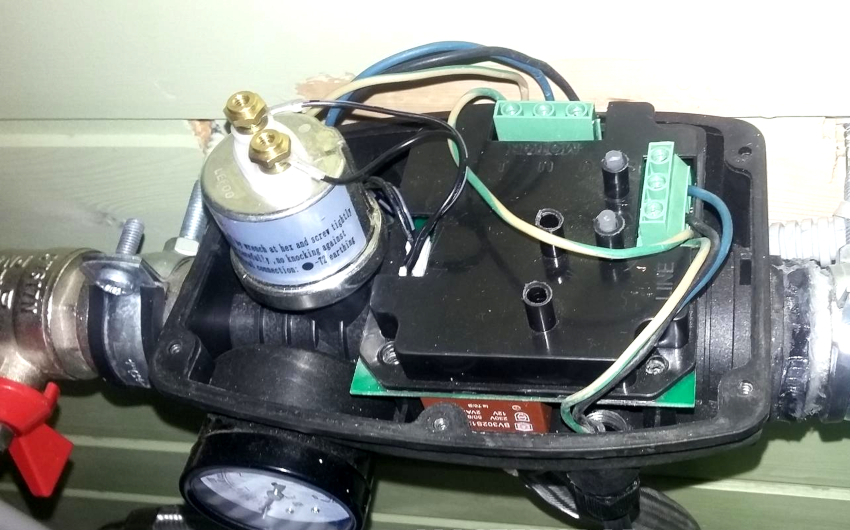

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Построим вместе дом своей мечты

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

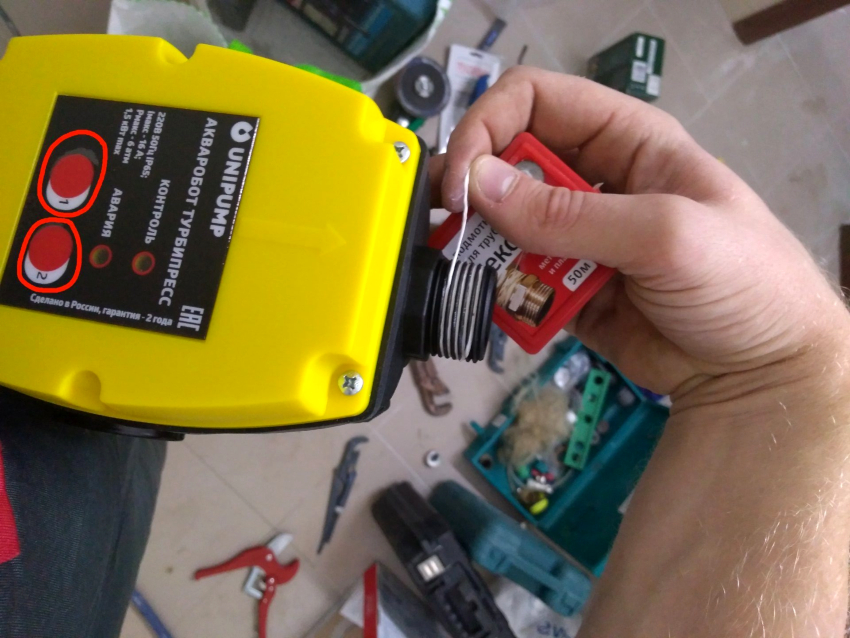

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

• управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
• отключение насоса при отсутствии возможности водозабора;
• поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

• допустимое рабочее напряжение – 170-250 В;
• максимальный ток – 16-20 А;
• максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
• уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
• показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Питающее напряжение и перегрузки должны контролироваться

Электродвигатель является наиболее важной конструктивной составляющей насоса для скважин. Соответствующие заводским требованиям параметры его электропитания будут способствовать длительной и беспроблемной эксплуатации всех узлов агрегата. От влияния негативных факторов электросети (скачков тока, напряжения) можно надежно произвести защиту погружного насоса, а именно его двигатель при помощи стабилизаторов напряжения или реле (автоматов) защиты двигателей

В настоящее время на рынке доступны модели таких защитных устройств как зарубежных, так и отечественных производителей

От влияния негативных факторов электросети (скачков тока, напряжения) можно надежно произвести защиту погружного насоса, а именно его двигатель при помощи стабилизаторов напряжения или реле (автоматов) защиты двигателей. В настоящее время на рынке доступны модели таких защитных устройств как зарубежных, так и отечественных производителей.

Перегрузку двигателя насоса предотвращают недорогие, но важные детали системы – тепловые токовые реле.

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

• Максимальный уровень коммутируемого тока – 16 А;
• Диапазон температур перекачиваемой воды – от 1 до 40 °C;
• Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
• Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

Как защитить насосную станцию от работы «на сухую»

Сегодня разработано несколько решений, которые защитят насос от сухого хода, выключив его при прекращении подачи воды. Каждое из этих решений имеет свои сильные и слабые стороны, поэтому оптимальный эффект дают несколько систем защиты, скомбинированных вместе.

Реле защиты

Это достаточно просто по конструкции механизм. Он реагирует на давление воды в системе. Как только давление падает ниже допустимой нормы (это – сигнал о том, что вода перестала поступать в насос), устройство замыкает электрический контакт, и цепь питания насоса разрывается. При восстановлении давления цепь снова замыкается.

В зависимости от модели и настроек, которые выставил производитель, реле способно сработать от падения давления от 0,6 (наибольшая чувствительность) до 0,1 (наименьшая чувствительность) атмосферы. Обычно такой чувствительности вполне достаточно для того, чтобы определить возникновение ситуации холостого хода и выключить насос.

Такое устройство не рекомендуется устанавливать, если в системе предусмотрен гидроаккумулятор (ГА). Дело в том, что обычно в этом случае монтаж устройства защиты выглядит так: «насос – обратный клапан – защитное реле – реле давления воды — ГА». Такая схема не дает 100% уверенности, что насос выключится при сухом ходе, поскольку вода, содержащаяся в гидроаккумуляторе, может создать давление в 1,4 – 1,6 атмосферы, что будет восприниматься как норма.

И тогда, если например, ночью кто-то спустил воду в бачке и помыл руки, это включит насос, но не опустошит ГА. И если вода из скважины по каким-то причинам не поступает, то к утру насос уже сгорит из-за сухого хода. Поэтому для систем с гидроаккумулятором лучше искать другие решения для обеспечения защиты.

Как правильно выбрать насос для скважины читайте в статье: здесь

Контроль протока воды

Для определения, есть ли проток воды через систему, используется два типа датчиков:

• Наиболее просты по конструкции лепестковые реле. В них течение воды отгибает пластинку, которая при отсутствии давления разогнется и перемкнет контакты реле. Тогда произойдет отключение цепи, снабжающей электричеством насос.
• Турбинное реле более совершенно, но сложнее по конструкции. Его главный элемент – маленькая турбинка, установленная на валу. Течение заставляет ее враться, а датчик считывает импульсы, создаваемые электромагнитом, закрепленным на оси турбинки. Если количество импульсов падает ниже эталонного значения, цепь отключается.

Существуют также комбинированные контролеры потока воды. В них может включаться дополнительно манометр, обратный клапан, мембранное реле для защиты от падения давления воды и другие узлы.

Датчики уровня воды

Датчик уровня воды помещается в шахту. Он наиболее часто устанавливается в комплекте с погружаемой помпой, но есть модели, предназначенные и для использования с наземными насосными станциями.

По конструкции выделяют два типа:

• Поплавковые. Могут быть двух типов. Первые отключают насос после поднятия воды до определенного уровня. Они предназначены для того, чтобы предотвратить перелив бассейна при заполнении. Второй вариант срабатывает, если уровень воды падает ниже эталонного. Он как раз и применяется для предотвращения сухого хода.
• Электронные реле контроля обладают более широким функционалом. Они представляют собой систему электродов, размещаемых на разной глубине. В зависимости от того, какие электроды находятся ниже уреза воды, а какие выше, реле включает или отключает присоединенное оборудование. Одно реле может контролировать работу нескольких насосов

Помимо описанных механизмов есть немало других систем для предотвращения сухого хода, например, частотные преобразователи. Но эти решения не применяются на домашнем водопроводе потому, что слишком дороги, громоздки или потребляют слишком много электроэнергии.

Насос для откачки канализации читайте в статье: тут

Популярные модели реле

Среди многочисленных комплектующих систем водоснабжения, которые присутствуют на российском рынке, можно выделить основные категории. Дорогостоящие модели имеют верхний предел в 4-8 атм. Большинство мастеров советуют приобрести такие варианты как:

• Grundfos FF 4–8;
• Grundfos FF 4–4.

Предел у них стандартный – 8 и 4 атм. Главным преимуществом подобного приобретения станет возможность самостоятельной регулировки. Следует отметить, что обе модели относятся к категории слаботочных изделий, поэтому нецелесообразно подключать агрегаты к сети в 220 В. Для удобства использования рекомендуется воспользоваться специальным пультом управления. Также подобная покупка далеко не каждой семье по карману.

Зачастую покупатель делает выбор в пользу дешевого и доступного агрегата. К примеру, устройство на 4 атм обойдется в 4000 руб., в то время как его собрат на 8 атм в 6000 руб.

Недорогие модели также имеют предел в 5-8 атм. Примером могут служить конструкции MDR 5-8 и MDR 5-5. Показатель верхнего предела у них 8 и 5 атм соответственно. Первое приобретение обойдется в 2,9 тыс. руб., в то время как вторая в 2,1 тыс. руб. Монтаж обоих приспособлений осуществляется на мембранный бачок. Допускается подключение к сети в 220 В, а также при показателе в 380 В. Для первого случая понадобится однофазный насос. В другом случае потребуется покупка трехфазной модели. Показатели по току у них высокие. Также характеризуются превосходной степенью надежности.

Бюджетные конструкции. К таким относят PM-5 от итальянского концерна. С поставленными задачами справляется на 100%. Стоит отметить, что средняя цена на подобный продукт в разы меньше той, которая заявлена Grundfos. Цена устройства – 400 руб. Отлично работает в комплексе с бытовыми насосными установками

Среди положительных характеристик необходимо обратить внимание на показатель качества и способность работать с сетью в 220 В. Однако, в процессе подключения можно столкнуться с некоторыми сложностями

К сети в 320 В подключение не представляется возможным.

Что такое сухой ход

Большинство моделей не рассчитано на работу насоса в условиях отсутствия воды. Такая работа называется сухим (иногда холостым, что не совсем корректно) ходом.

Разберемся в чем причины этого явления и почему его нельзя допускать.

Откуда бы ни поступала вода, периодически возникает ситуация, когда вода заканчивается. Например:

• Если дебит скважины невелик, при большом разборе ее можно просто опустошить. Понадобится некоторое время, чтобы колодец наполнился снова.
• Если помпа расположена на поверхности, может засориться труба, по которой происходит откачка воды из колодца.
• Если вода поступает централизованно, она может иссякнуть в магистрали из-за прорыва труб или проведения технических работ на линии, сопряженных с временным прекращением подачи.

Почему же сухой ход недопустим в работе насоса? Дело в том, что в большинстве моделей вода, выкачиваемая из скважины, играет роль охлаждающей жидкости. В отсутствии воды детали начинают интенсивнее тереться друг о друга, как следствие нагреваются. Дальше процесс развивается следующим образом:

• Нагревающиеся детали расширяются, увеличиваются в размерах. Тепло проводится металлом и на соседние узлы.
• Детали начинают деформироваться.
• Механизм заклинивает из-за изменения форм и размеров деталей.
• В электрической части из-за резкого скачка напряжения при остановке механической части перегорают обмотки двигателей.

При обращении в сервис мастера легко диагностируют сухой ход в качестве причины поломки – из-за этого в механизме возникает целый ряд характерных искажений деталей.

Особенности и разновидности автоматики для насоса

В зависимости от применяемых элементов и их функциональности выделяют три поколения автоматического контроля. Для его организации чаще всего используются следующие устройства:

• Блочная автоматика. Принцип работ базируется на изменении напора давления при открывании и закрывании крана.
• Панель пуска. Основное предназначение – запуск и отключение скважинного насоса.
• Реле давления. Предупреждает выход из строя насоса при прекращении подачи воды. Отключает оборудование при отсутствии напора воды.
• Станция управления. Способна отключить оборудование, если отсутствует вода.

Чтобы процесс перекачки было легче контролировать, устанавливаются специальные контроллеры в виде лампочки. Они могут включаться при включении или выключении насосного оборудования, а также при возникновении неисправностей любого характера.

Принцип их работы довольно простой. При открытом кране механизм находится во включенном состоянии. После закрытия крана контроллер продолжает удерживать насос включенным 10 секунд, после чего переходит в режим ожидания. При холостом ходе или в других аварийных ситуациях срабатывает защита.

Преимущества и недостатки контроллеров

Применение контроллеров значительно упрощает процесс использования насосного оборудования. К тому же правильно подобранные механизмы способны предупредит серьезные поломки в случае непредвиденной ситуации. Они имеют компактные размеры, но при этом отличаются функциональностью. Риск влияния человеческого фактора на работу оборудования практически отсутствует.

Не лишены контроллеры и недостатков:

• не могут применяться в системе с давлением более 2,2 бар;
• некоторые модели рассчитаны на ограниченный поток воды;
• электронные платы часто выходят из строя при скачках напряжения.

Наличие автоматики для насосной станции – это залог ее бесперебойной и длительной работы.

• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
• https://yanashla.com/luchshie-rele-davleniya-dlya-nasosa/
• https://o-vode.net/vodosnabzhenie/davlenie/rele
• https://belkin-labs.ru/articles/95/
• https://bulding.ru/water/water-supply-of-the-pressure-switch-the-water-pressure-switch-for-the-pump-the-device-and-the-principle-of-operation-troubleshooting-by-yourself.html
• https://o-vode.net/vodosnabzhenie/davlenie/rele/kakie-neispravnosti-mogut-byt
• https://master-water.ru/katalog/nasosy/avtomatika

Датчики, обеспечивающие контроль потока воды

Реле протока — приборы контроля потока неагрессивных жидкостей через трубопровод.

Различают 2 вида:

1. Лепестковые. В рабочем режиме лепесток отклоняется потоком в сторону и замыкает контакты, при отсутствии жидкости приходит в исходное положение и размыкает цепь. Две разновидности лепестковых датчиков по способу подключения: врезные и устанавливаемые в тройник трубопровода.
2. Поршневые. Внутри них находится магнитный поршень. В рабочем состоянии поток смещает его, замыкается электрическая цепь. Если воды в системе нет, то поршень под воздействием силы тяжести опускается, контакты размыкаются.

Некоторые модели реле, реагирующих на поток, имеют встроенный обратный клапан.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы

Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:
